自从发布了（附件狂人一）打造史上最牛超豪华超性价比全不锈钢6mm8mm二合一圆木榫定位器 受到很多木友的鼓励，决定把附件研发制作进行到底，我个人觉得，附件制作的好与不好，有这样几个评价标准： 一是实用，能大幅度提高效率和精度； 二是简单易行，值得推广，可以自己做出来，或者能轻易买到； 三是性价比要高，普通木友能做得起，或者买得起，不能不计成本； 四是耐用，不能费了很多周折，用了两次就坏了，或者长时间不用锈的他妈都不认识了！ 先把自己以前做的一个用雕刻机开榫眼的附件发布出来，本附件是用于卜派890上的，但相信其他品牌的雕刻机均有借鉴价值！欢迎大家拍砖！！ 问题：很多雕刻机带有原装靠山附件，但个人感觉单边的附件修边还可以，但是用于开榫眼就不太把握了，因为开榫眼深度较深，雕刻机吃力较大，单边的靠山很容易跑偏，呵呵，跑偏的后果是很严重的！！！！ 制作目的：用雕刻机快速方便的开出整齐规整的榫眼。 制作材料：20厘米的方木条4根，螺丝5根，蝶形螺帽5个。 先上个图：

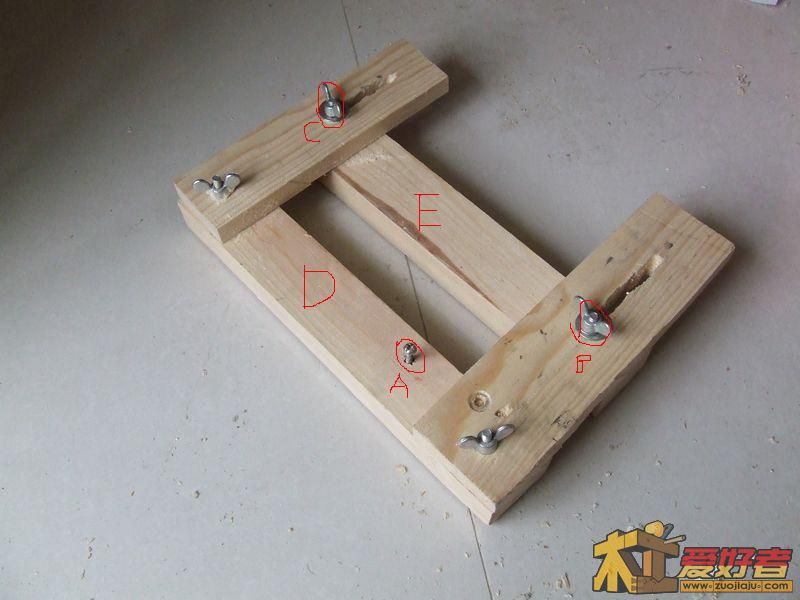

说明：
A是用于将附件固定在雕刻机底座上的螺丝
B、C是用于移动并固定E的螺丝，所以使用蝶形螺母方便用手操作，E是最终用于靠紧工件的也就是决定工件的宽度的。

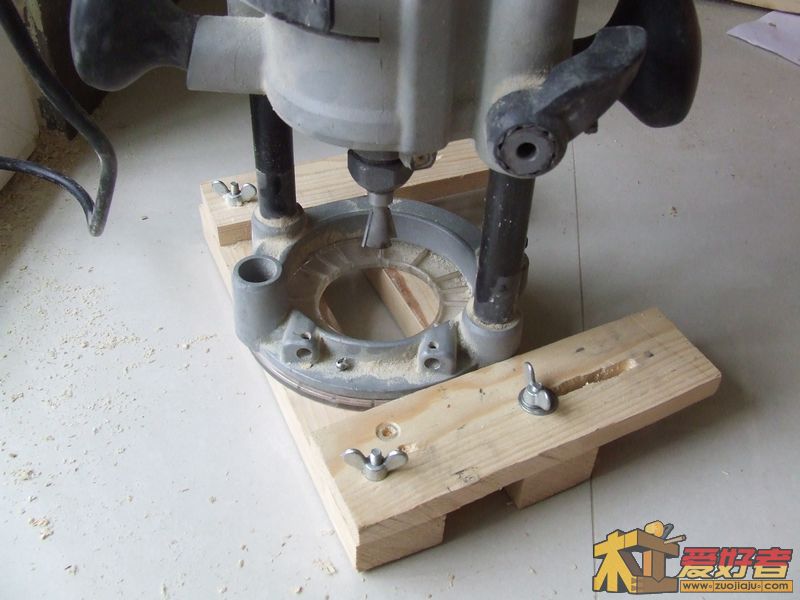

上个联机图：图片中雕刻机忘了换刀，应该用直刀，别误解！！
就是这样安装在雕刻机的底盘上的继续上图说明工作原理！！

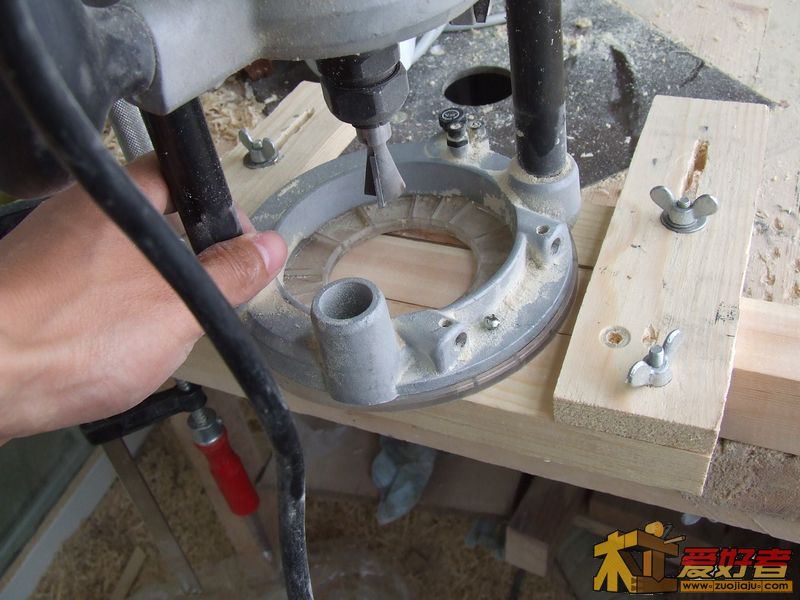

第一步，将工件固定后，把附件放于工件上，雕刻机只有A螺丝固定在附件上，因此用手推图示的位置，雕刻机可以以A点为圆心旋转（呵呵，能理解吧），这样就可以调节刀在工件的左右位置。

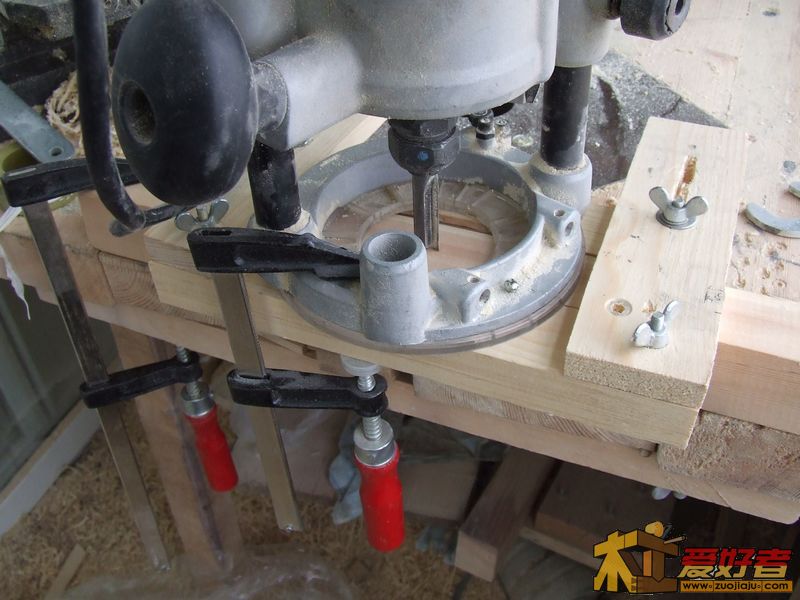

第二步，确定了刀的位置后要用F夹把雕刻机固定在附件的D上，这样再旋紧A下面的螺帽就可以把雕刻机完全与附件D固定住，到这里其实是实现了靠尺的作用，很多雕刻机都带有类似的靠尺，但实际使用中只有一边的靠尺很容易在推得过程中产生偏离而无法开出规整的榫眼，并且很危险。
第三步，松开B、C的螺母，将E拉向工件并靠紧之后旋紧B、C螺母，这样附件的D、E的两边就紧紧的靠在工件上，调节好雕刻机的最大进刀深度，开动雕刻机向前推吧！就能得到规整的榫眼了，工件上要先画出榫眼的起止线。
|
