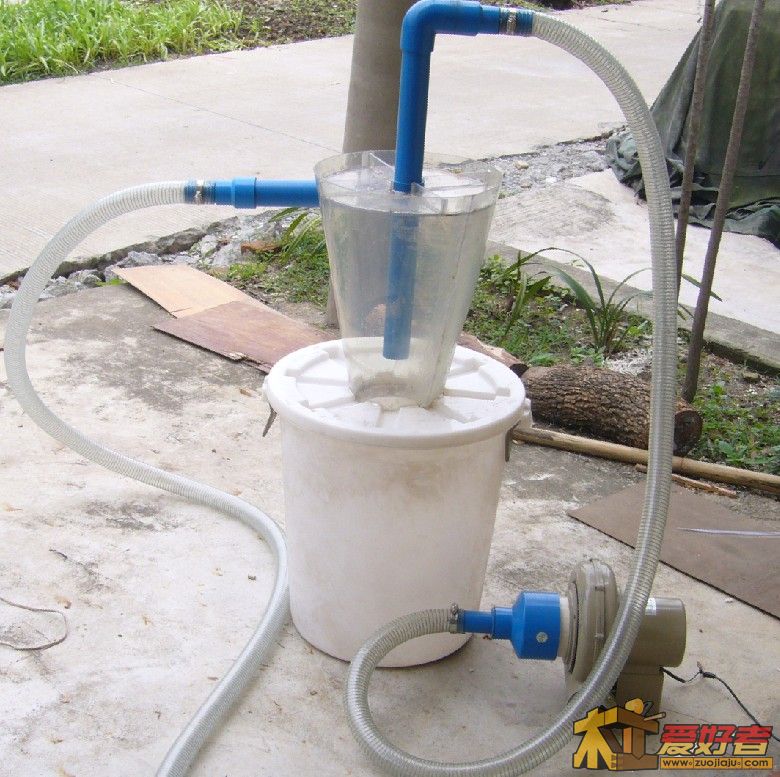

未入木工行，先搞一个透明集尘器,请多多指教

kalo

楼主还没做完吧，桶盖和锥底好像还没密封固定。在桶盖与桶身之间要加密封圈防止漏气。
竖管可以调整，透明的可以上下移动，效果好了再固定。要不整个活接之类，可以适应不同材料。
透明板应该是2mm的pc板。好贵啊。。。

南木匠

6 T/ H. P. K; X& q$ x9 z
LZ那个椎形设计的确好，建议在加工桶盖的圆孔孔时可以小一些留一点边，以便于周边加上一个密封圈，就利用椎形下压的力度来达到密封的效果。
LZ能不能将工艺说明一下：
1、怎么焊接的
! z/ I8 A2 A! t4 n2、透明材料是那种灯箱广告的材料吗？

tyy045

楼主的有机玻璃是怎么弯的，弯的好漂亮，接头怎么处理，怎么焊用什么焊，希望楼主介绍一下工艺过程，还有就是锥形好像太大了令到重心高了

想學木工的人

很漂亮。

heihu20001

东西很不错

01xuy

确实不错，再细致的上点过程和细节就更好了

manbuli

   做得真不错，接通尽量少用，啸叫声很恐怖的。
比我的好多了。

manbuli

   做得真不错，接通尽量少用，啸叫声很恐怖的。
比我的好多了。

猛虫过江

锥桶下口太大了，应该再细点，如果用家用吸尘机还将就，如果用离心分机的话下面集尘桶会受影响，感觉直吸管至少要剪短15cm

xm2xm2

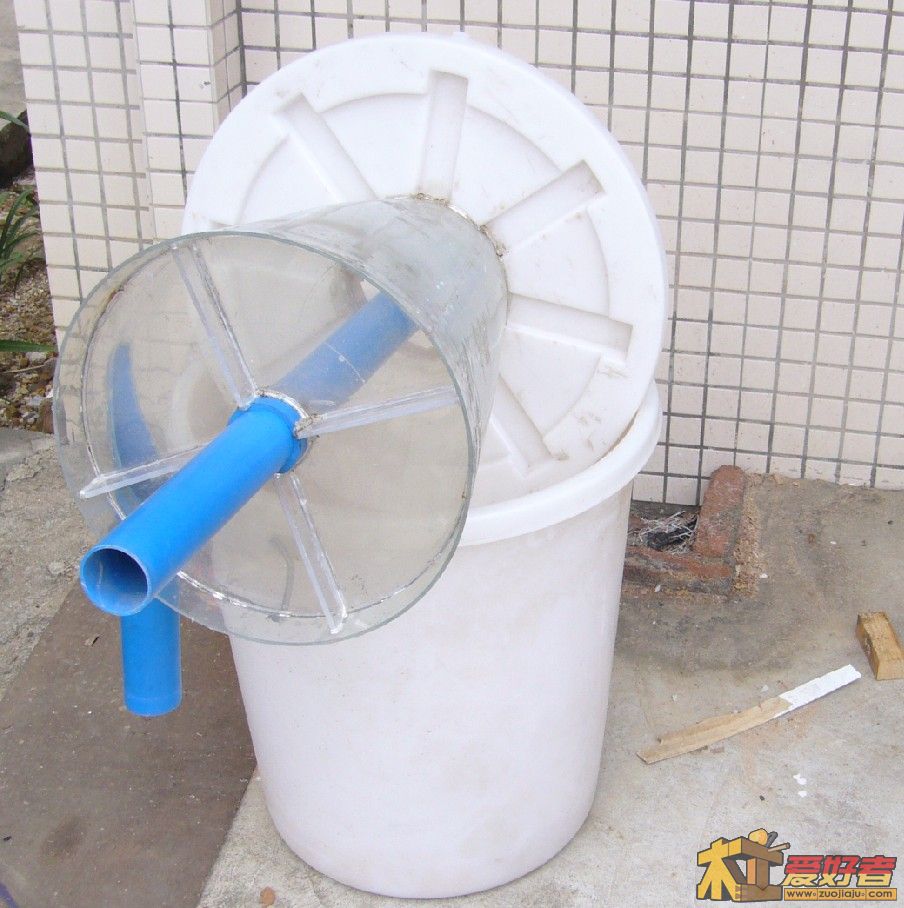

拆卸很方便
& P" H4 D+ v; V0 l  U/ C
3 L& f$ W8 R/ \$ D8 r8 v$ ~5 S
利用本身的扣子
0 z. V* J  x4 t

xm2xm2

2 t7 O* H6 ~7 v6 i  \7 j装了噪声较少的风机
+ y& ?: F& b1 C* ]8 v' m( a% U

  E/ G8 S  x* v! n

0 `. b5 X) d7 T/ Q: J" C" `8 X# W

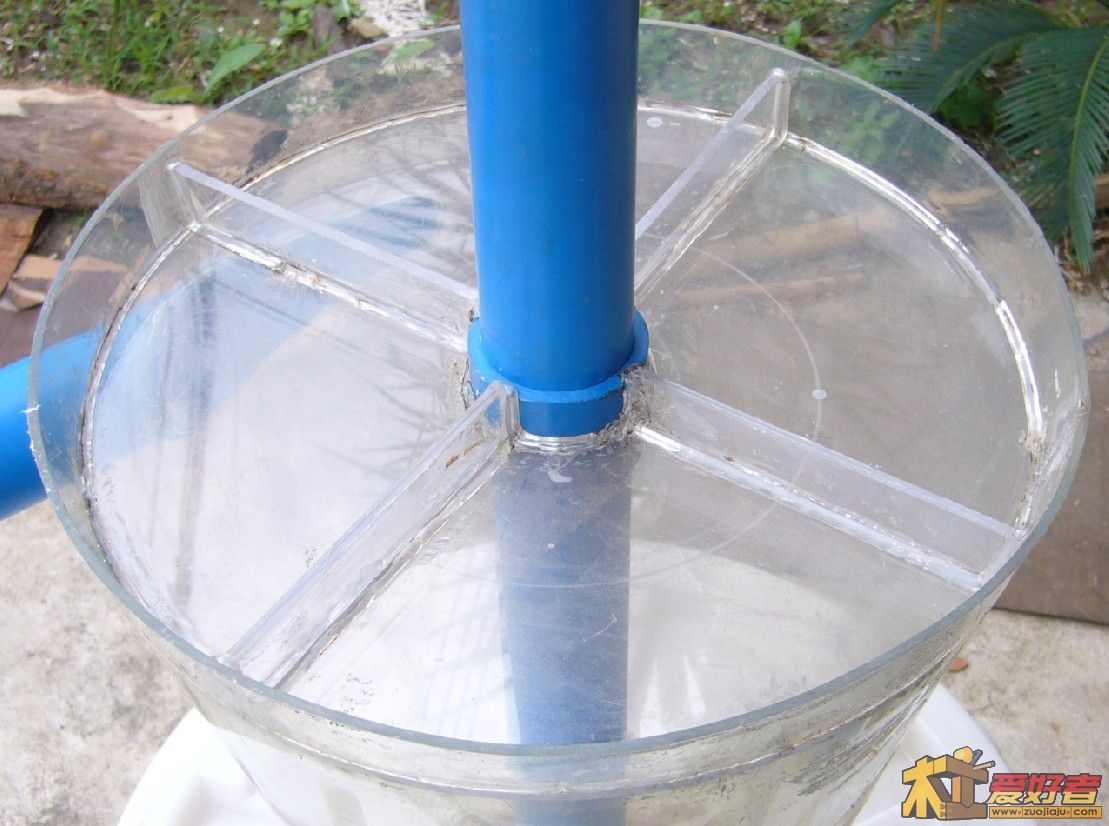

做了四条加强根

xm2xm2

深了可以锯短，短了可就没治了
严丝合缝 发表于 2010-6-3 12:13

1 w8 H0 x; Z) Z7 u$ R" Z1 G
8 P5 b$ N8 N4 Z0 Y8 {* i! Q
! P: q% j( \" [+ u- z呵呵，被你说中了，最初时比现在更深些，改短了一点点

按实际运行时觉得都比较满意，就没有再改短

; F- T) g! A: A/ j2 w% m

xm2xm2

透明椎形桶用的什么材料？？？
, z1 A& n* T- E4 Dbaishuilhs 发表于 2010-6-3 12:49

2 F% ?6 X5 O3 I9 |4 m1 i
我们这里有很多家专卖这种材料的，应该叫pvc板吧
很大一张的，店家可以按你规格来切
具体我也分不清，有机玻璃跟pvc有什么区别

) W% B1 D) k: W

zhangyikuang

我们这里有很多家专卖这种材料的，应该叫pvc板吧
很大一张的，店家可以按你规格来切
具体我也分不清， ...
  E6 i, W: [# m% Lxm2xm2 发表于 2010-6-4 14:35

8 m  t1 X  y- B  Y5 ?0 Z! n# o) N

当然有区别了......
话说我们这里的PVC是白的，没见过透明的。= =|||
. G8 n9 ^! `  ?4 Y

xm2xm2

看样子好象不行，很容易就被吸瘪掉。
佳宾 发表于 2010-6-3 13:32

用了四厘厚的pvc板来做，实际试验中，把入尘口封住也不会瘪
! `# N. s7 l' E8 k4 k$ [
& ~3 U$ D6 b9 x. H9 K4 D! n



' c' t/ ~0 w, S6 g% j
& m7 C0 o+ B1 M5 p7 |( M
. n' b* d+ v; r0 z

传说中的高手横空出世　惊起阵阵烟云
定睛一看　身高五尺　双目炯炯有神　手提透明集尘器　
6 O/ S7 I8 U2 U0 K8 ?1 ?
- k' S2 T+ ?1 l再看那集尘 ...
( e" I4 ?2 J$ x: q' v* B6 }* xheailei 发表于 2010-6-3 12:42

: r8 u& p: O* J3 {5 t3 y: `: @& v. g
9 Y& ~! r) `$ v! j  G& \
% ]1 y8 R5 W" q7 p$ d3 @, ?呀哈，这位兄台很搞笑
