我儿子的婴儿床完工了～

制度化 · 发表于 2010-6-4 17:06:19

很好很强大

CQMG · 发表于 2010-6-5 00:37:52

这婴儿床做得有水平,质量比婴儿专卖店的婴儿床好十倍.

shychico · 发表于 2010-6-6 13:18:37

幸福的小宝宝~~~

小白杨 · 发表于 2010-6-6 13:57:42

床板能升降吗？孩子大了可不安全

ardou · 发表于 2010-6-7 23:49:41

这几天抽空我分批把制作过程拍的一些照片发上来，也不怕大家笑话，第一次做出了很多差错。
一开始照片拍的多些，后来孩子出生了还没有做好很着急，就拍的比较少了。
图纸大家可以看这个链接，后来听从建议把床板做成活动的了，其它地方变化不大，有需要的可以参考。我的图纸中还有原材料的切割方式，我按照事先的计划，基本上一点都没有浪费。
http://www.zuojiaju.com/forum.php?mod=viewthread&tid=56078

ardou · 发表于 2010-6-7 23:51:32

我再发个最新版的图纸吧，尺寸如果不详细可以直接使用尺来量，是按1:1的比例来的。

婴儿床2.skp (181.62 KB, 下载次数: 27)

ardou · 发表于 2010-6-7 23:57:41

本帖最后由 ardou 于 2010-6-8 00:04 编辑

下料过程。我买的两块木头是15cm×5cm×220cm的，按照图纸中的方式进行切割（标了尺寸那个）。

先截成两截

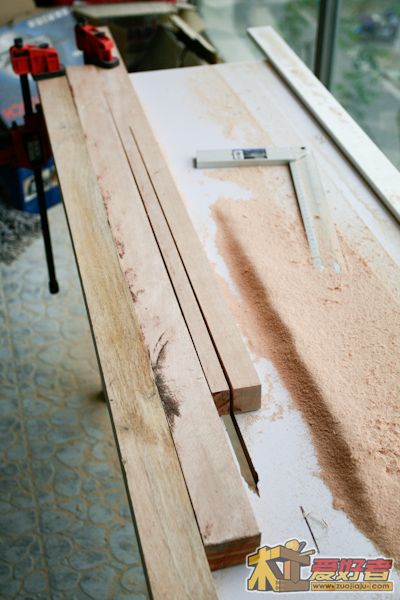

然后分步锯开。据的过程中需要考虑电圆锯的最大锯深，最开始的方案后来发现没有办法锯。

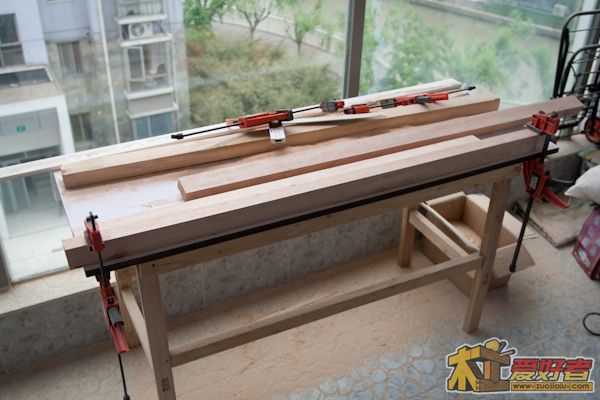

工作现场

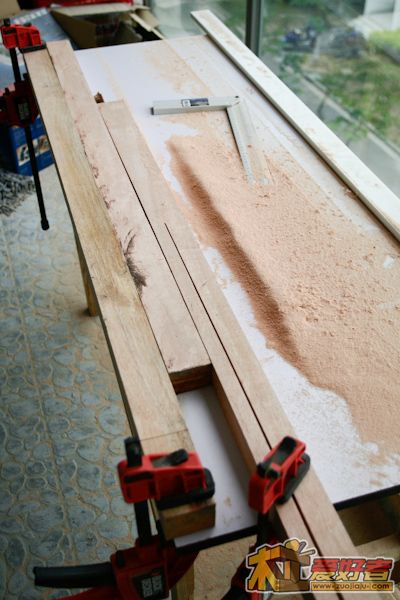

因为我的超级寒酸工作台太小，长的料一把锯不完，我就先锯一半，然后挪一下木料，再锯另一半

最后结果

ardou · 发表于 2010-6-8 00:03:09

本帖最后由 ardou 于 2010-6-8 00:05 编辑

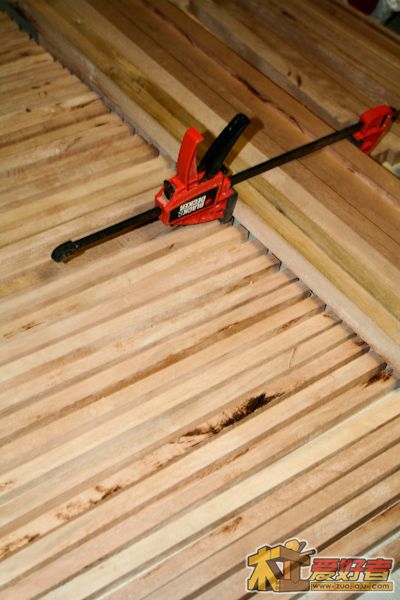

我发现好多锯缝都是糊的，肯定是电圆锯转速太高导致温度太高导致木材碳化，也不知道是否正常。
这一步碰到的主要问题是没有一个稳妥的靠山，而且我发现原材料的截面不是个矩形，是个平行四边形，我也没有修理直接锯开了，结果发现出来的木棍很多截面都是平行四边形或者梯形，基本上没有矩形。同时同样规格的木棍尺寸都有或大或小的差别，这样的结果导致我后来的工作非常不方便，都要以其中一个面作为基准，而且不能批量处理。

截面不是矩形我后来想除了靠山不好，是不是我的锯没有调好，锯片不是垂直的呢？下次使用时我要先校准一下看看。

ardou · 发表于 2010-6-8 21:01:16

本帖最后由 ardou 于 2010-6-8 21:03 编辑

又想起来一个问题，我锯开木料后发现里面比较湿，很担心变形，但是之前没有表面封闭处理这方面的考虑，就放在客厅地板上阴干，一开始没怎么变形，有一天开窗吹风后觉得有几根比较长的料变形比较明显，但还不算严重。

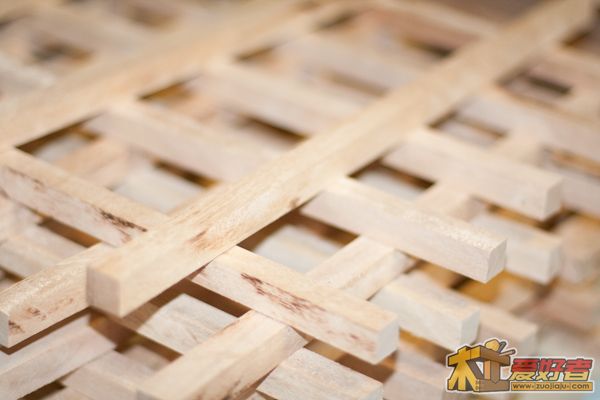

这样放置透气性好些

ardou · 发表于 2010-6-8 21:05:26

本帖最后由 ardou 于 2010-6-8 21:17 编辑

下面发一些开榫的照片。榫头和榫孔都是用修边机搞的，主要用的一个刀头是1/2的清底刀，比较厚的部分是一层一层铣掉，再厚的两面同时进行，有时候没太对齐。这部分工作费了不少时间。; r. u: A1 C0 ~1 h$ w

/ v7 b% Q: J( U2 Y8 {

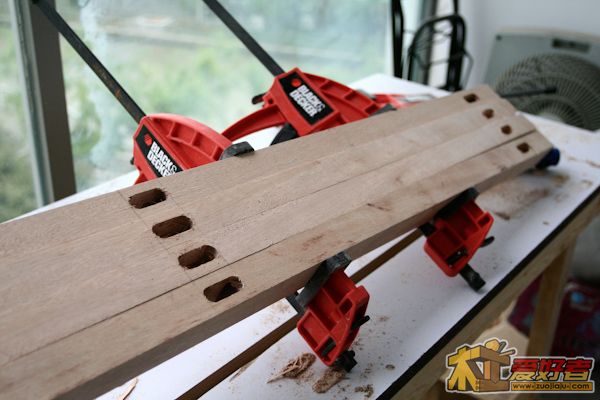

/ w$ |3 o6 u/ t9 ?同样批次的在一起开孔，尺寸比较容易对齐

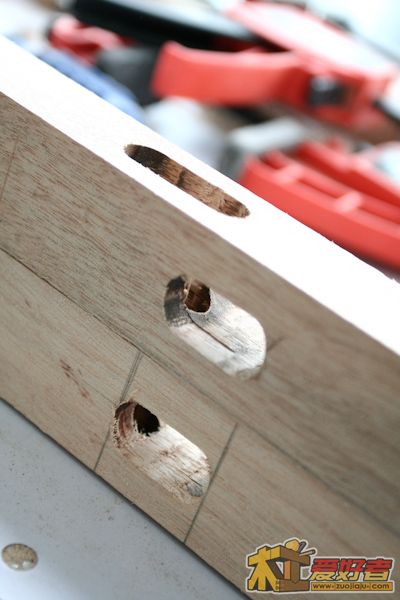

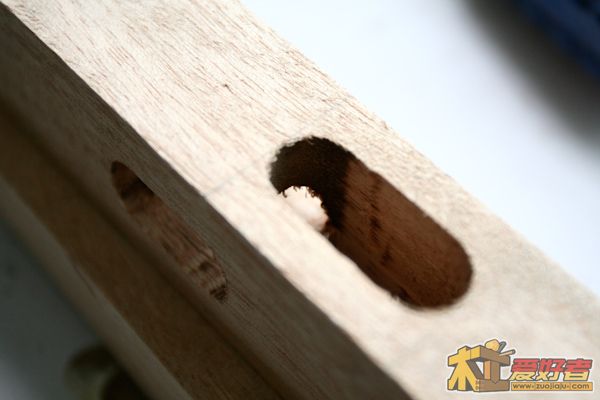

两个孔有些重叠

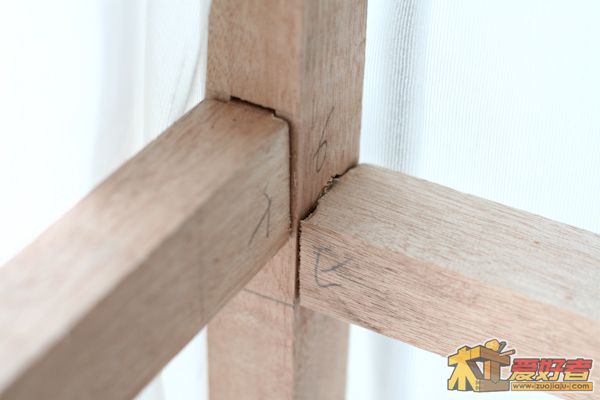

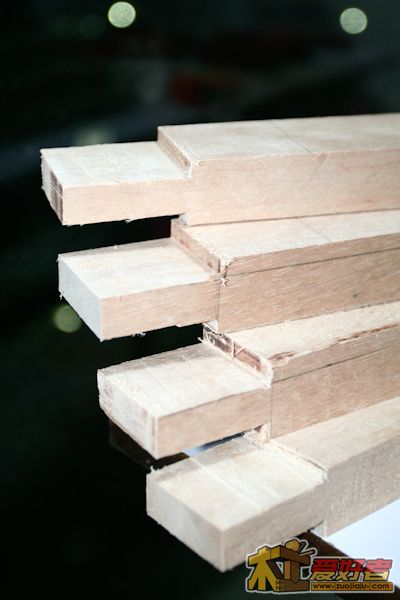

榫头

主体结构完成，试装一下

ardou · 发表于 2010-6-8 21:16:56

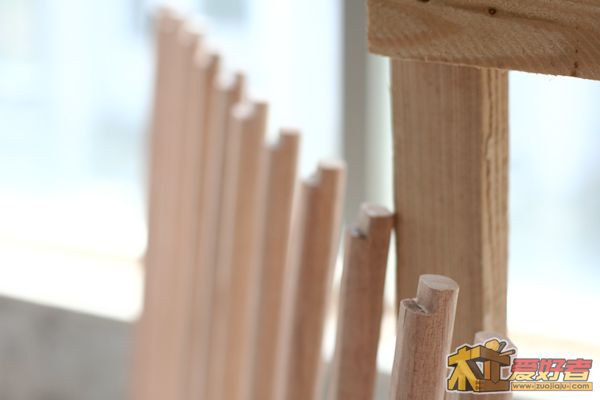

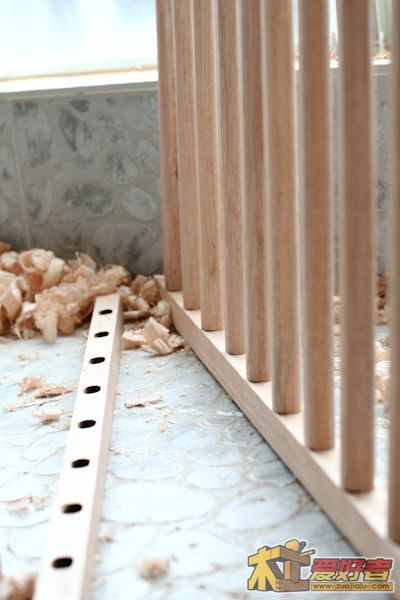

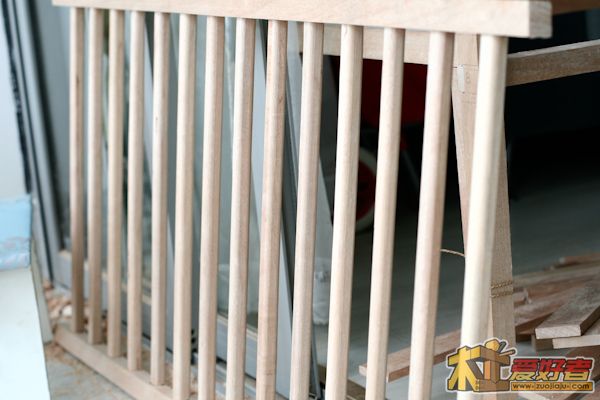

在下面就要进行工作量最大的围栏用的小木棍，先要弄成三个梯子，在每一个横梁上打N个孔，然后每个小木棍开很小的榫头。完成后试装一下。

这部分工作先弄的是那个能够滑动的门，以为没有其他固定方式，所以要使用一些胶水粘接

ardou · 发表于 2010-6-8 21:21:13

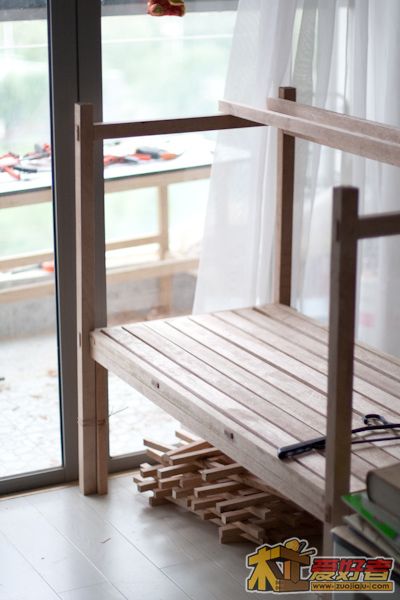

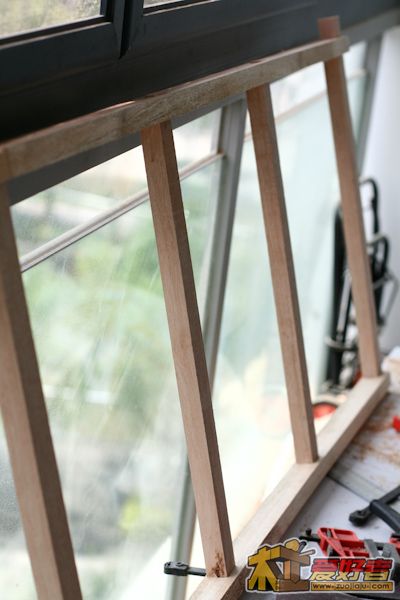

有一天阳台凉了好多东西，为了不起灰就用凿子把床板框架的几个孔开了出来，没有用修边机。然后将床板框架试装。这个横梁和竖梁间有一个落差，放上床板后正好是平的

ardou · 发表于 2010-6-8 21:24:14

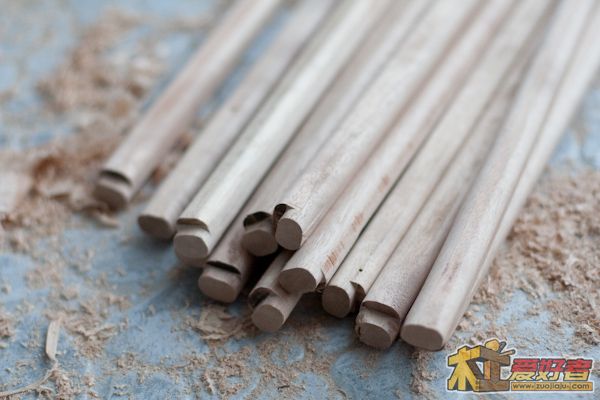

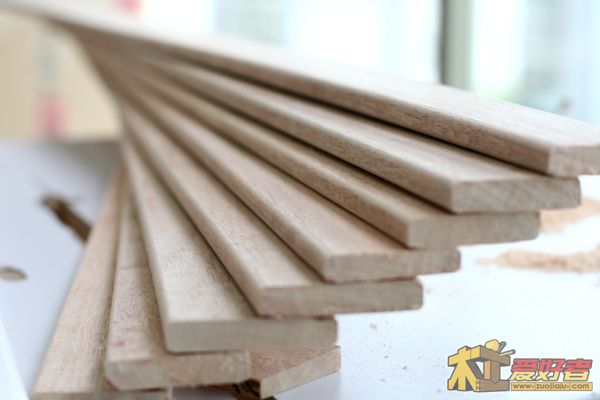

后面主要是处理那一堆棍子，每一根都要开榫头，导圆角

ardou · 发表于 2010-6-8 21:26:08

其它部分也要导圆角，结果因为经验不足，有一根放围栏的木棍导圆角时方向错误，刀头的导向轮陷入到开过的孔里，一下子差点弄坏了两个孔。
, y- b% J' W- R( k+ f8 g: [, L) ]: G" A6 t

ardou · 发表于 2010-6-8 21:28:57

床板倒角，这个角道德比较小，其他是1/2的，这个是1/4的
) i5 n1 q# Q6 S/ q$ i$ b* _3 I) d+ |. W2 j/ N. r; h, q
