雕刻出来的 XY 比例变了

Super169

小恶魔 发表于 2016-7-28 20:46
, v4 i$ F, z5 M1 a  ^8 T4 Y. ]看你这么认真的鼓捣这个机器，想帮助你也有点力不从心，因为你先在的机器有很多问题，我之前说过，丝杠，螺 ...

我在淘宝上找了很久, 之前找到像是合适的, 在这里发问, 都是不合格的.
在没找到新机之前, 只好努力把它改善.

. [" n  \5 l" R, n0 F3 s5 Z0 n/ E我也想过自己跟图纸造.   看了不同的机款, 感觉龙门移动的是比较适合地方细小的环境.
但看着图纸, 很多地方都需要加工.  之前看过一些帖, 就是老手找人加工, 也有可能因为忽略某些细节而出问题.
1 O1 _- G# B/ P高手的话, 可以之後用自己的器械修补, 但我自己没有这条件, 所以只好放弃.
+ q+ R. r0 l' r4 t
看了很多帖, 很多因素都会影响速度, 必须配合起来才可以.
我自己实在不会分辨, 怎样的机器才可以做出我所需要的.

大大可否推介几部合适的机器?  谢谢.

( m& B9 m0 C; t1 k

hanglas

你这样夹头夹水笔执行同一刀路在纸上画，尺寸应该会对。你这情况我也遇到过。前面贴子己经说了可能你没看。试试吧，可能性很大。

Super169

hanglas 发表于 2016-7-28 23:07
你这样夹头夹水笔执行同一刀路在纸上画，尺寸应该会对。你这情况我也遇到过。前面贴子己经说了可能你没看。 ...

情况很古怪, 还在摸索中.
因为看到首尾的位置不同, 为了减去阻力的影响, 我就连笔也没加上去, 直接做空跑的测试, 结果给吓坏了.
; S* z0 ]# r& ?" I/ [
, m+ K3 ?$ i) P先把 主轴 升高 Z3, 跑到 X5 Y5, 再降下主轴 Z-0.1 压出一个点.
/ n* y& [# D' b再升主轴 Z3 跑到 X15 Y15 再回来 X5 Y5, 再降下主轴 Z-0.1 压出一个点.  结果真的跑到大约 X6 的位置.
& I8 o" F3 s" M/ D5 @
* z1 ]( ^5 Y' L2 v% N3 Q$ V+ u奇怪的是, 只要我发出一次 G28, 它真的可以回到之前的原点, 再重复一次.
2 [6 L* a6 \: J" \& T/ {! w第一次号到 X5 Y5, 跟之前第一次的一样.
( L3 {' |8 l- t) X/ H) d$ Y& U$ C同样空跑到 X15 Y15 再回来 X5 Y5, 就跑到 第二次的位置.  好像每次都误差都是一样的.

$ G* P, ^( }$ e& e6 w' g初时以为是最近换了 USBCNC+TB6600 出问题, 改回 CNC Shield 也是一样, 应该是机械的硬件问题了.


8 `  K5 V' r: M* p, @2 R( V

Super169

找到问题了，是Ｘ轴的回差问题。
& Y7 d! P& v9 d+ O) b当我做完 G28, 移动 x, 由 0 至 5, 实际上只跑了 4mm.
; _3 r, [. e; [, u3 q再跑到 X15 时, 顺方向所以没回差, 再跑了 10mm, 但其实只跑到 X14.
及後回头跑回 X5时, 只跑 9mm, 所以停在之前的点的右边.  再跑回原点, 顺向再跑 5mm, 就是 14mm.
, F; a- T5 I( k9 r1 L# x
2 N4 u& y% t" u. Y! K9 z. B这个回差太恐怖了, 足足有 1mm.....
2 b; ]0 u( t9 z) C可能之前改 Z 支架既, 弄松了 X 轴的双螺母.  我个机械的回差很大, 必须装好双螺母.  一时忘了这个暗病.
# V! J4 F# S' O每次解决一个问题, 总会带来另一个问题.  都是自己技术太烂了.
( a0 J; _2 H4 j5 j" V现在太夜了, 明天有时间要重组 X 轴的双螺母才行.  也有可能是螺母损耗太多, 差效了.

hanglas

让你推刀尖你不试，一推马上就能发现沿x轴晃动量很大。

Super169

hanglas 发表于 2016-7-29 08:01
- R9 w8 f# l* v& c让你推刀尖你不试，一推马上就能发现沿x轴晃动量很大。

谢谢你的提议, 我不是没试过, 我是有推过的, 只是没说出来.
- z) Y6 B* K) G4 g其实一开始雕出来, 感觉变了形, 我已经尝试推动刀头看看是否有问题, 刀尖前後左右都很稳固的.
4 V" u1 H" u& x
如果真的要用手去感觉, 只可以拿住 Z 支架, 用力沿X轴拉动, 但由於 Z支架上了电机, 有一定的重量, 也不一定容易察觉到。

9 {5 F) D6 K, y* d  R" Z' I

) b. V1 m2 p* ~) |; _

lee66

感觉是二手步进的关系，我与你一样机器是新步进就没啥问题

小恶魔

Super169 发表于 2016-7-28 21:36
, C. E" V! P% K# n0 |1 H我在淘宝上找了很久, 之前找到像是合适的, 在这里发问, 都是不合格的.
, T; R3 q5 y8 N% R在没找到新机之前, 只好努力把它 ...

之前你买了个教学机，现在6000元预算还是有点一瓶子不满半瓶子逛荡。6000一般肯定是圆规机，并且你想重量控制在40公斤，这个不可能了，我还是建议你买上好丝杠轨道和步进电机的光机，自己做电控。这样省不少钱，精度耐用度都不错，半小时一个牌子可以。刚才看了下20国产方轨，3636台面，带57步进电机，4500.在做个电控就行了。不要在弄一台好不好话坏不坏的了，尽量一步到位。方轨，水冷主轴，机架刚性是王道，不要买圆规机了，难道你想将来在换吗，国产方轨虽然不如上银方轨，但是绝对优于圆轨。
$ ~% k3 l8 n) U$ Z! s

siwk

8 N8 p4 Y- S; k; n

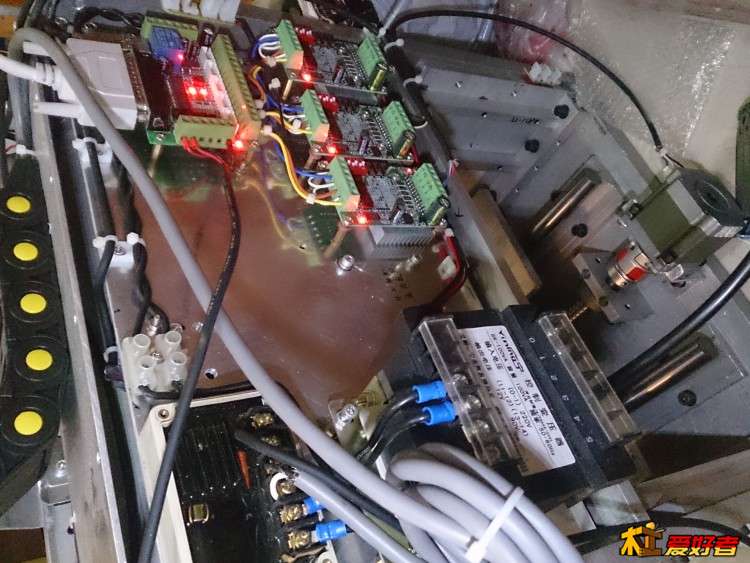

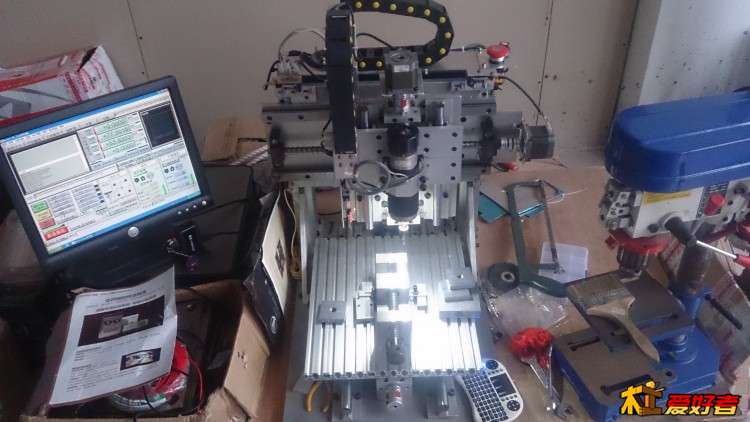

4 n; L$ b9 \9 mT杆装双螺母吧，然后机架加装两根斜的立柱。不要觉得自己机台不行，也不要觉得自己不行。我刚要DIY自己的雕刻机的时候，见过有人用铁皮做的，材料都是废品站搜的，我就想这也行？！？！？而且用的也是小直流电机，夹头还是铜棒打孔弄得，整台机看起来就很LOW，但是！雕刻效果出奇的好！让我十分吃惊。所以，不要放弃，不要灰心，生命在于折腾。另外，关于干扰，我自己做的雕刻机，排好线什么的就好了，你可以做个电控箱子。驱动板最便宜的TB6560，日本拆机57电机。

凌云精雕

参数不正确
