弄了个这东东，谁玩过？

马甲49 · 发表于 2016-7-25 07:52:48

fireman78 发表于 2016-7-25 01:108 o. o# N- T* R y
看上去可以用，不过这个航空插头最好换掉，三轴放在一起，要分出来有点晕。

是的，我还没有这样的头呢，一定会换的。

马甲49 · 发表于 2016-7-25 07:57:22

数码家园发表于 2016-7-25 06:082 l* f4 q$ u# x! ^

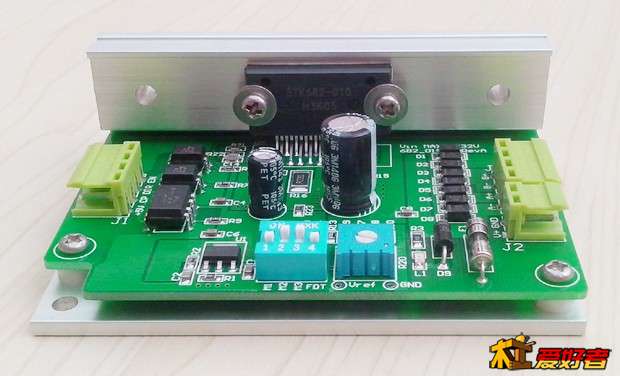

这是隔壁论坛收来的吧，这板子估计不怎么好搞哦

是呀，要不好搞换这个应行吧？

sxd383 · 发表于 2016-7-25 09:04:09

马甲49 · 发表于 2016-7-25 12:15:59

sxd383 发表于 2016-7-25 09:04

.

wpjdwx · 发表于 2016-7-25 13:21:46

马甲49 发表于 2016-7-24 23:38
. |, W; u/ U. c0 @& s是这个吗？

三洋的但不知道用处

马甲49 · 发表于 2016-7-25 15:41:39

本帖最后由马甲49 于 2016-7-25 16:04 编辑

wpjdwx 发表于 2016-7-25 13:21
+ R* l/ Y3 `; k三洋的但不知道用处

这套东西起初不是用于雕刻机的，看似某种设备的，很可能不能用于雕刻机，三洋的功率也不大，驱动57电机应可

xdmm · 发表于 2016-7-25 16:52:56

马甲49 发表于 2016-7-25 07:57# Q6 L4 }! `& m* S3 i
是呀，要不好搞换这个应行吧？

对啊 10多块就完事了

马甲49 · 发表于 2016-7-25 17:08:01

xdmm 发表于 2016-7-25 16:52
8 K2 b: L( T# r$ R0 u对啊 10多块就完事了

理论上是可以的，实际上还需研究才行，看据体吧，总的来说折腾起来

SIULEA · 发表于 2016-7-25 19:24:41

看起来挺立正的

马甲49 · 发表于 2016-7-25 19:40:36

SIULEA 发表于 2016-7-25 19:24
* b$ [+ e6 y" @' _# D$ H2 \, w看起来挺立正的

我还稍息吧

13293119 · 发表于 2016-7-25 21:55:04

板子估计不怎么好搞哦

马甲49 · 发表于 2016-8-9 09:35:59

13293119 发表于 2016-7-25 21:55
7 A1 @! h g+ z板子估计不怎么好搞哦


能对接就好

tac2djs · 发表于 2016-8-9 10:29:28

马甲49 发表于 2016-7-25 00:165 x: {2 c7 s% }0 R) z& u
谢谢提供的好资料

这个链接怎么打不开？

tac2djs · 发表于 2016-8-9 11:11:57

本帖最后由 tac2djs 于 2016-8-9 11:16 编辑

这个是3轴控制箱，看控制卡应该支持MACH3，24V供电，上面有3个三洋的2相步进驱动器，每个驱动器可以最大128细分最大支持到3A的步进电机，单脉冲输入（脉冲方向），很老的设备，估计有20年历史了！PUL和DIR接方向和脉冲信号+5V共阳接法，ENA可以不接，SW1-SW3是电流选择拨马开关（需要什么电流根据表格设置就可以）SW4-SW6是细分拨码开关支持最大128细分（同样看表设置），PLED为工作电源指示灯，A+A-B+B-接步进电机的相同线序（旁边的V+是24V电输入正极GND是负极）！这个箱子不知道你们多少钱收来的，若超过200就没意思了，上个世纪的产品，已经是工业垃圾了，各种元器件都很古董，还不如现在几十元的国产TB6600驱动+USB控制卡也才200左右，用着比这个方便功能多还精准点，犯不着去折腾大哥大时代的东西！晒一下我选购的国货精品驱动器（全部是出口外贸的）

马甲49 · 发表于 2016-8-9 19:40:45

tac2djs 发表于 2016-8-9 10:29' r$ f0 ]+ m" [) D
这个链接怎么打不开？

是不是超期了
