没钱玩木工---只能非主流

squareboat · 发表于 2016-7-25 19:35:04

本帖最后由 squareboat 于 2016-7-25 19:37 编辑

阿彪大哥发表于 2016-7-25 18:393 E% h; e1 e! s6 d& I
那就麻烦您了，拍几张第一组的细节图。您受累。

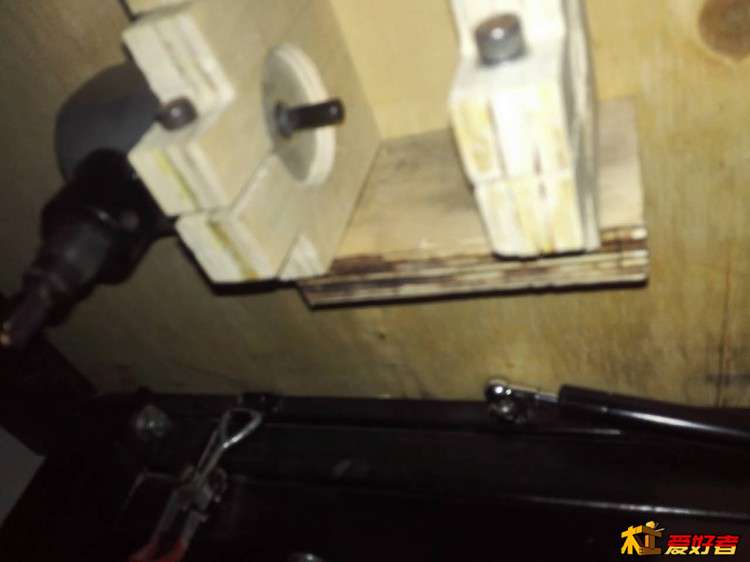

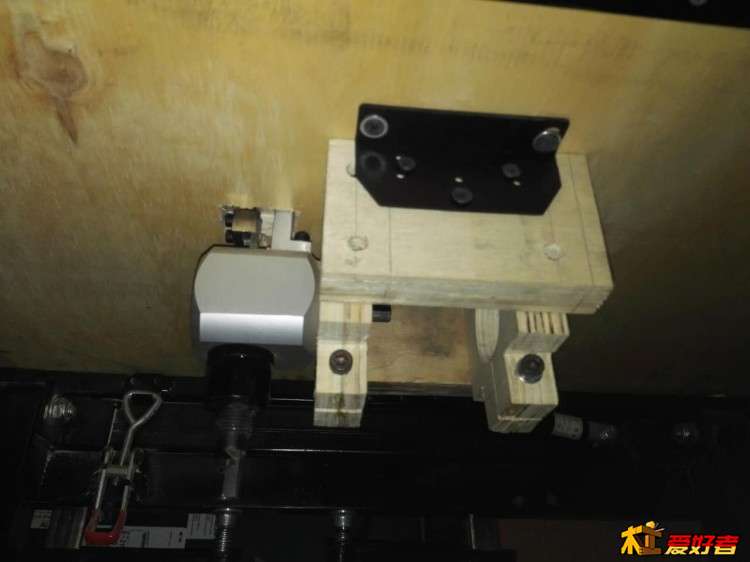

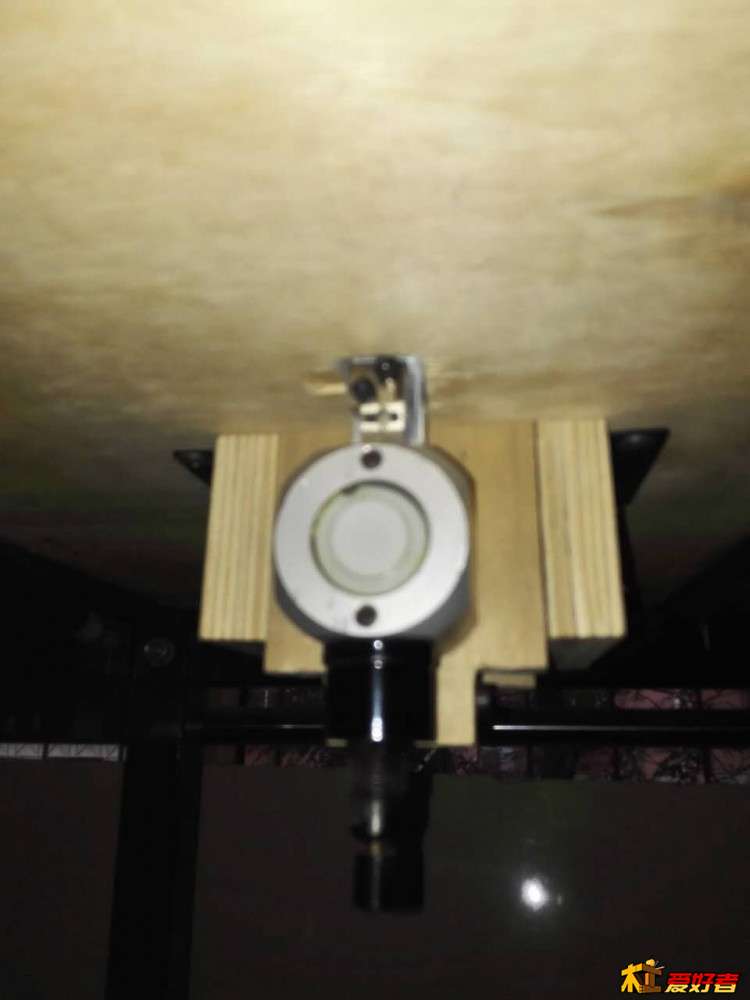

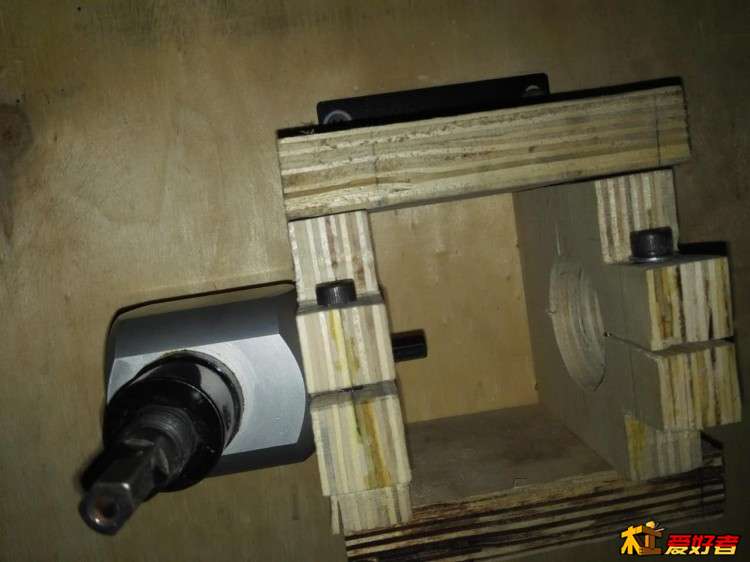

第一组是曲线锯，不是带锯。做这个支架时没有砂带机，手锯的料，粗糙的要命，以后再拆下来打磨重装，现在您凑合着看吧。

阿彪大哥 · 发表于 2016-7-26 10:16:54

本帖最后由阿彪大哥于 2016-7-26 10:18 编辑

和电专连接的是什么东东，有连接吗。谢谢

squareboat · 发表于 2016-7-26 18:44:05

阿彪大哥发表于 2016-7-26 10:16& W# i8 b) ~( V4 y; [2 j
和电专连接的是什么东东，有连接吗。谢谢

X宝搜索“薄板切割器”

5948821 · 发表于 2016-7-27 16:08:40

分明是老手，

倦乐叟 · 发表于 2016-7-27 17:18:30

squareboat 发表于 2016-7-25 11:17! G d J* D7 `2 q0 E9 A9 c
某宝上搜“薄板切割器”，我这个是很久以前买的，现在固定在台面下面变成曲线锯了。传动部分还是用电钻， ...

非常感谢你的回复，一直想找个类似的转换装置，1年都没找到。
谢谢啦，

kingcxh · 发表于 2016-7-28 09:30:06

强悍的人生不需要解释

squareboat · 发表于 2016-7-28 12:36:27

又来活了，前面图片电钻被占用，现在钻个孔都费劲，来回拆，手里有个十多年的充电钻，电池老了，半小时充满，半半小时用净。想再买一个吧，便宜的看不上，贵的舍不得，咋整？改呗，省钱就要非主流！！！上图

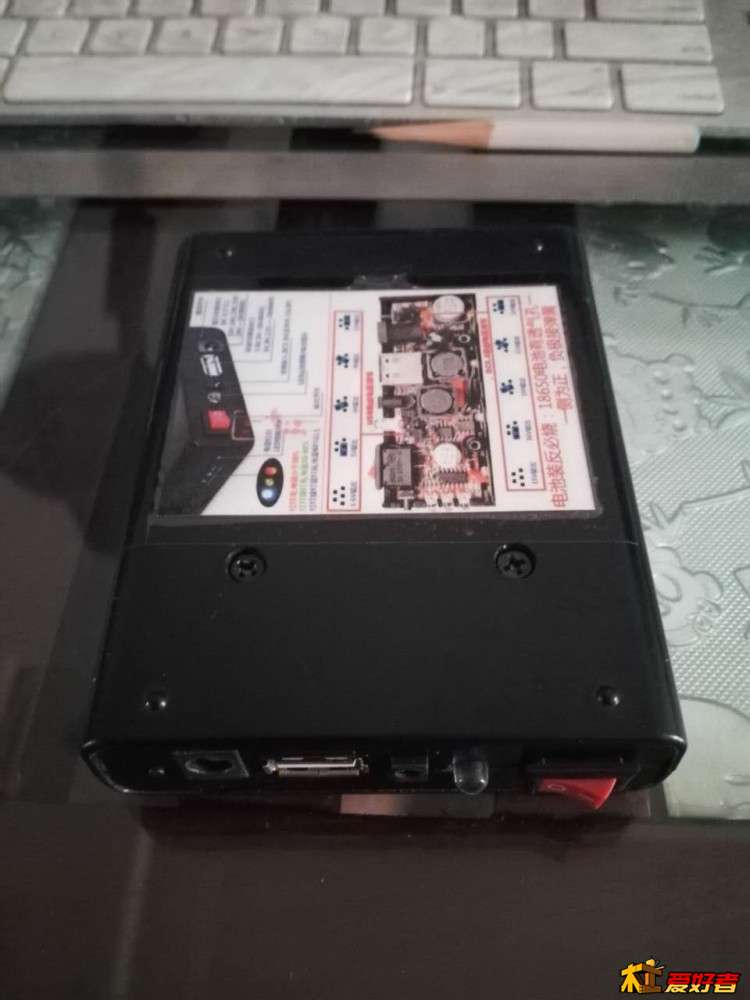

以前买的充电宝，带有跳线调压功能，可装4节18650电池

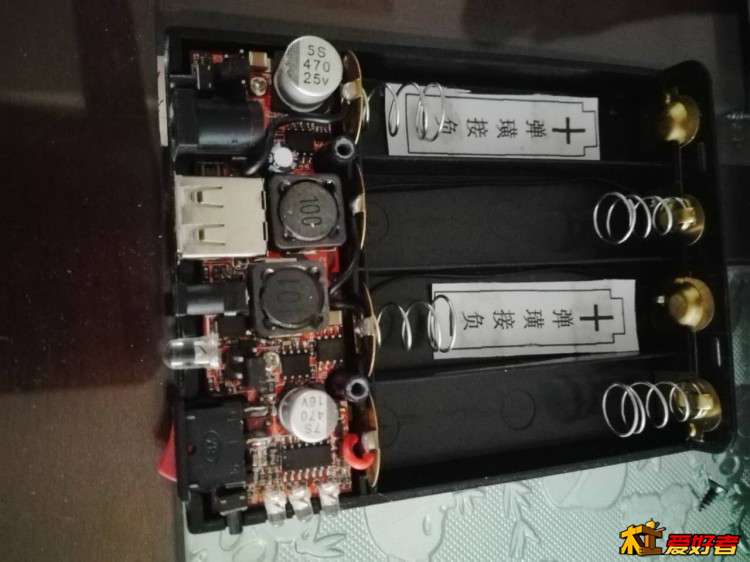

充电宝内部结构

squareboat · 发表于 2016-7-28 12:53:44

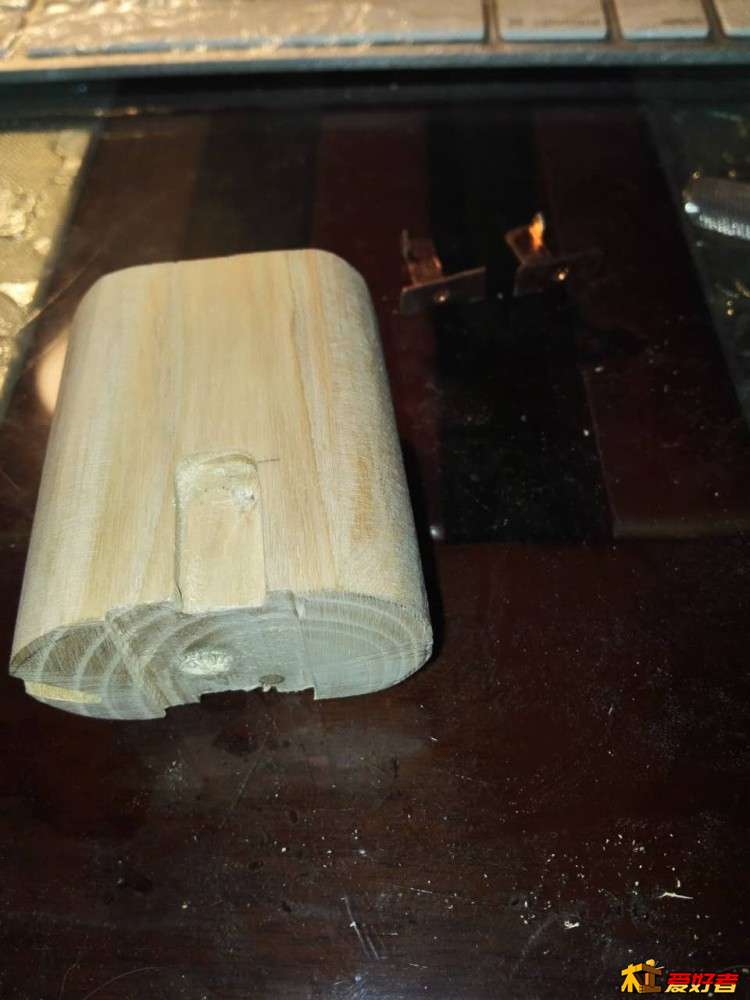

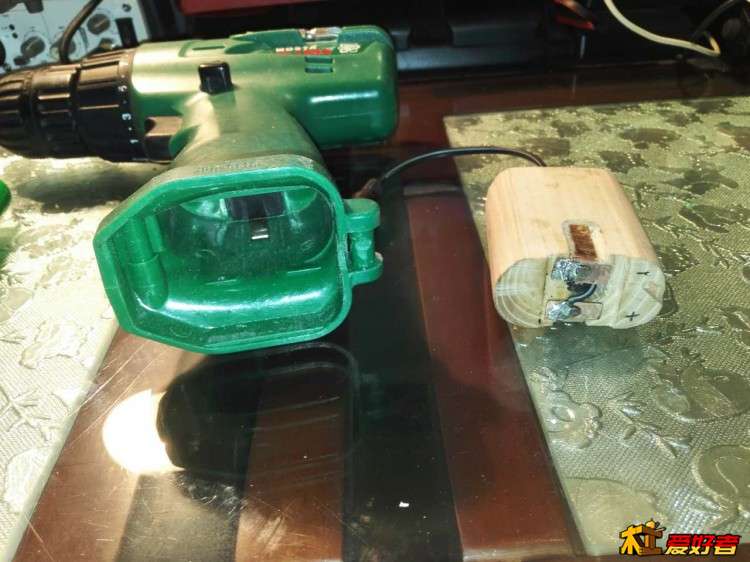

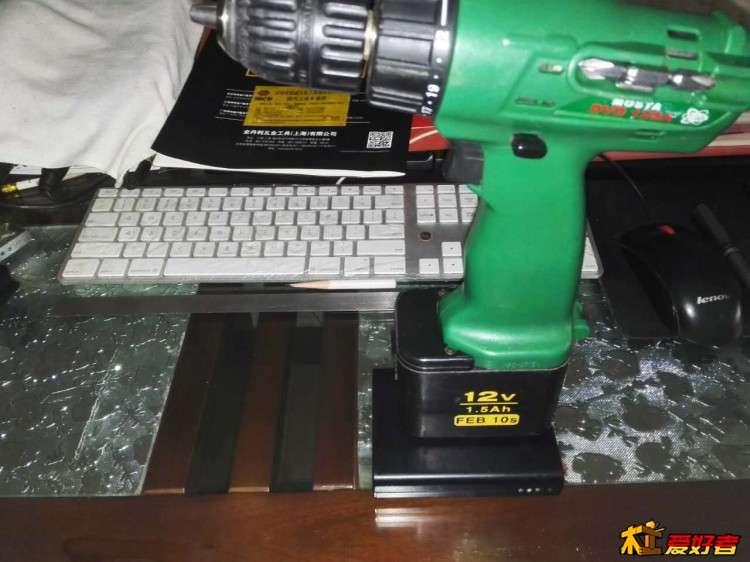

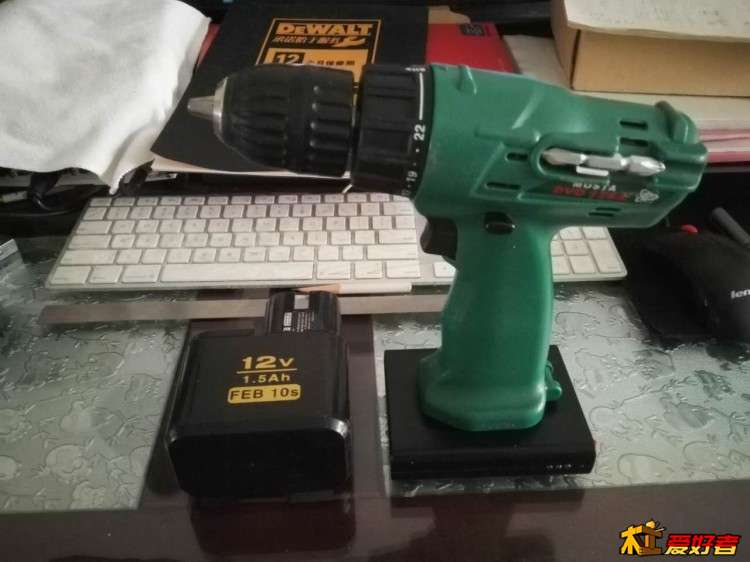

从充电钻电池看，原电池是12V 1.5Ah 的，充电宝要将跳线跳到12V位置，至于电流嘛，上面标着呢，12V时，电流最大2A,哈哈，够用了。从充电宝体积上看，比原电池长，宽，但是高度降低很多。方案是：不损坏充电宝，也不损坏充电钻，将两者结合起来，拆卸必须方便，急用时，原装电池临时还可以抵挡几分钟。初步方案已有，改好了上图。

范不着那么帅 · 发表于 2016-7-28 15:39:23

开心就好，

lansekuaiting · 发表于 2016-7-28 20:42:42

学习了

squareboat · 发表于 2016-7-29 11:27:03

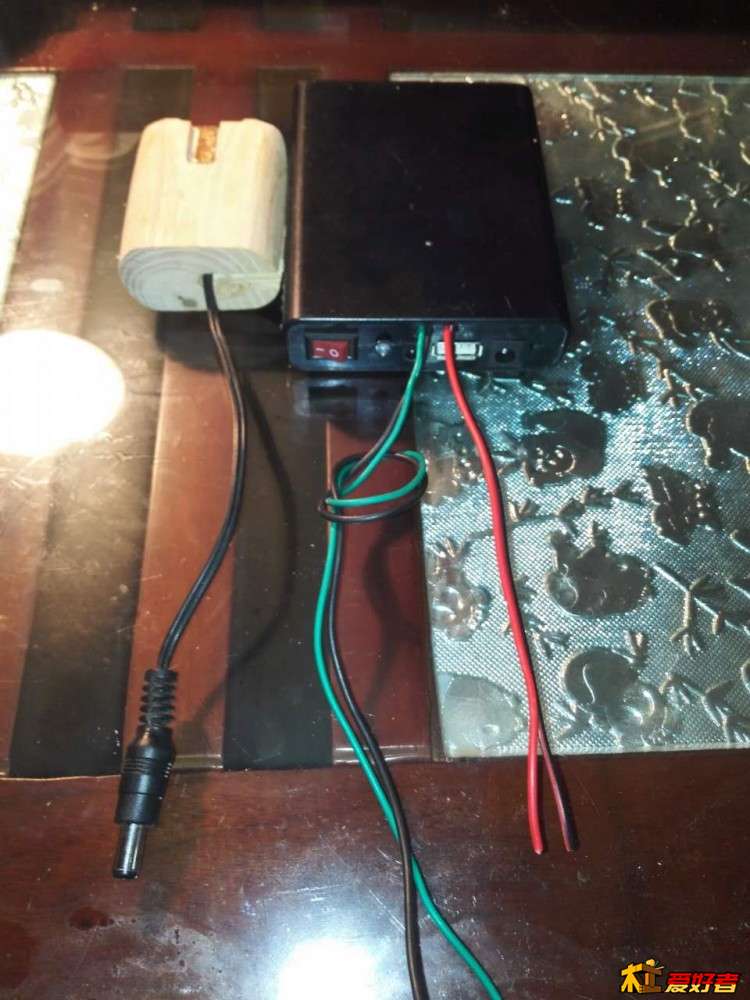

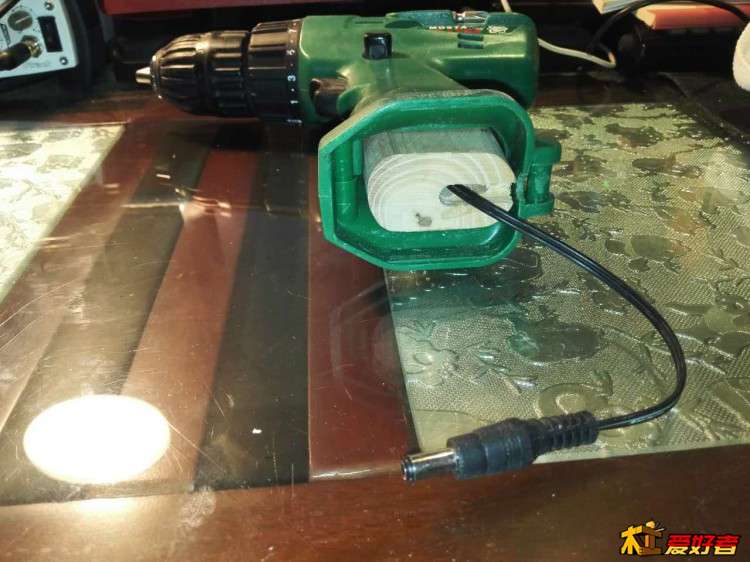

想想容易，做起来难呀。想利用充电宝的12V输出遇阻，电钻启动或钻头吃力，充电宝即断电保护。该充电宝4节18650电池连接方式是4串，而且带有平衡充电。恰好可以简单解决，将电池与电路板正负极断开，分别引出电池正负极线和电路板正负极线，增加一个双刀开关，电池线与线路板连接正常使用充电宝和充电宝充电，电池线接充电钻，直接输出14.8V，电钻正常工作，很有劲哟。由于充电宝内部空间非常紧凑，加开关已经不可能，只能钻两个孔将线输出了，现在准备用线插拔连接了，电池用个DC母头，线路板输出线用DC公头，充电钻用DC公头。想用哪个就用哪个公头接到母头上就好了。
