[锯] 现在流行无刷电机发个最近比较火的电机,打算做个家用小推台锯

[复制链接]
发表于 2016-8-9 08:30:38 | 显示全部楼层
和尚爱潘婷 发表于 2016-8-8 16:24! N' D+ P( o7 z1 ?
有设备好啊!留个Q发你消息
! O, F. g- P. ?
邮箱吧,一般不上QQ。tiekuxin@163.com+ S3 k* G; k, N/ R
回复 支持 反对

使用道具 举报

发表于 2016-8-9 16:32:15 | 显示全部楼层
想要大转矩不卡最好是改霍尔 另外这个电机13V无负载空转2200 半小时就滚烫
回复 支持 反对

使用道具 举报

发表于 2016-8-10 14:09:49 | 显示全部楼层

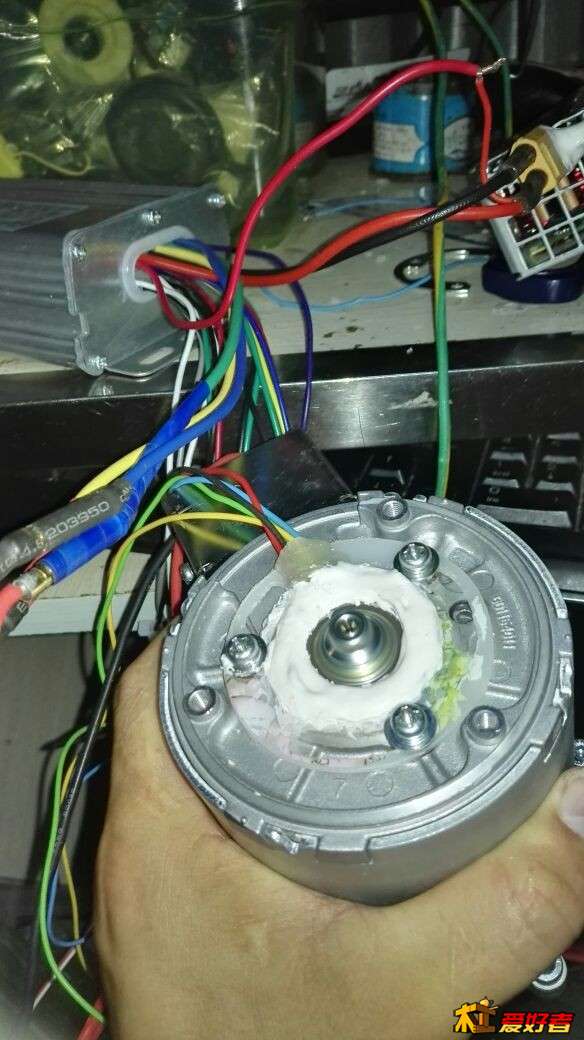

我是用电动车的500W双模驱动控制器做驱动的 调速接口接22K电位器调速 不加霍尔的话电流声很大 低速用手都能捏死 不断电不能重新启动 当然 用在切割机等驱动上不需要低转速 高转速下力矩我没测出来 因为内部的磁环裂了
回复 支持 反对

使用道具 举报

发表于 2016-8-10 14:57:09 | 显示全部楼层
本帖最后由 tiekuxin 于 2016-8-10 14:59 编辑 ) l. I, V0 E( {; t# Z8 m
- m" s% ^) B( `$ x& L4 D/ o
转接套.doc (56 KB, 下载次数: 5)   改了下你的图,看看是否合适。如果还是没有联系到加工厂,可以帮你做个。不过需要点时间,近期平时有点忙。需要抽时间。

7 L; p2 M8 l7 X7 y! e9 S0 S& u, j
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-8-10 21:49:06 | 显示全部楼层
本帖最后由 和尚爱潘婷 于 2016-8-10 21:52 编辑 - F  r% O+ a+ l9 \
ell 发表于 2016-8-10 14:09
- t, S/ F5 L$ ]% v, ?4 v; P, Y9 W我是用电动车的500W双模驱动控制器做驱动的 调速接口接22K电位器调速 不加霍尔的话电流声很大 低速用手都能 ...
2 b9 E2 W+ p$ s% R% R' W  F- B

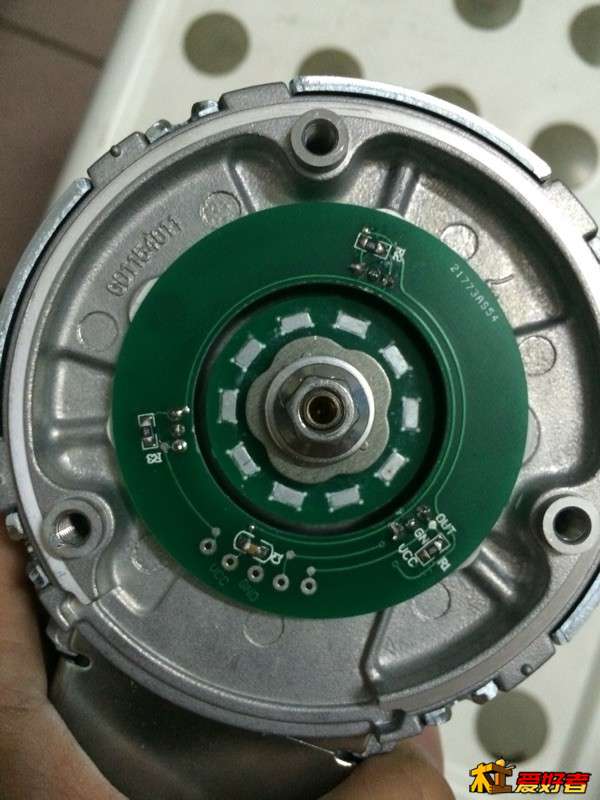

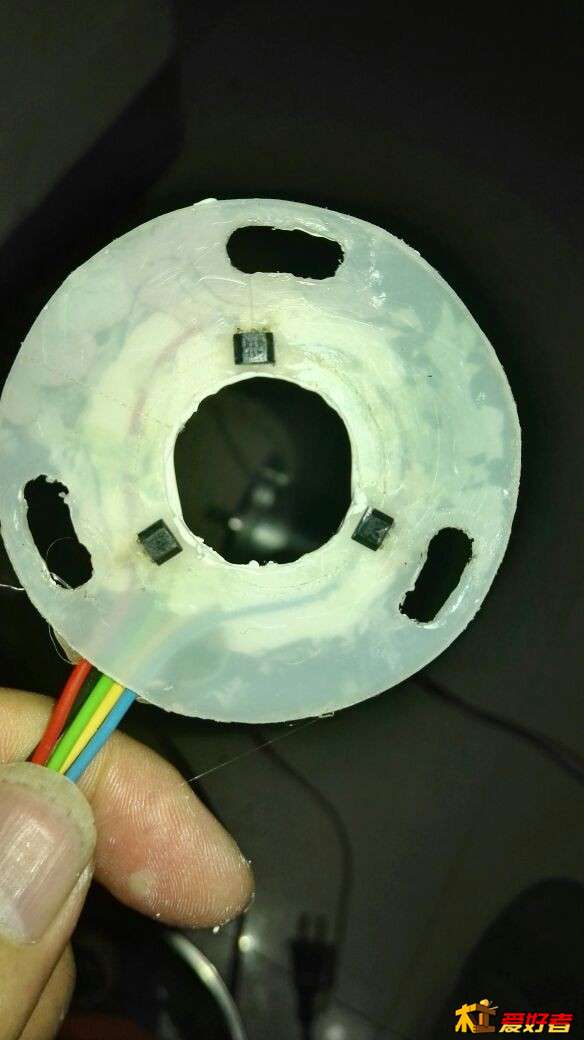

要是加霍尔这款也好加的! TB25dQsqpXXXXXcXpXXXXXXXXXX_!!0-rate.jpg TB2AZPZqpXXXXXhXFXXXXXXXXXX_!!0-rate.jpg
: ]; a8 F+ U6 h/ R% B% \
回复 支持 反对

使用道具 举报

发表于 2016-8-11 08:31:35 | 显示全部楼层
和尚爱潘婷 发表于 2016-8-10 21:49, P8 J$ q7 T+ a2 n" V2 v) D
要是加霍尔这款也好加的!

; e% S8 d5 B! Q3 U! V, ^# [! N. m6 y键槽改为直通,已发你邮箱,你看看没问题有时间就照图给你加工了。另外感觉你的中间孔10.6应当有公差配合的吧,应当与电机轴间隙很小,建议你用千分尺量下尺寸。如果这个数值不准,装配后会晃度大。
! h2 l9 [2 \! d( o
回复 支持 反对

使用道具 举报

发表于 2016-8-15 10:34:16 | 显示全部楼层

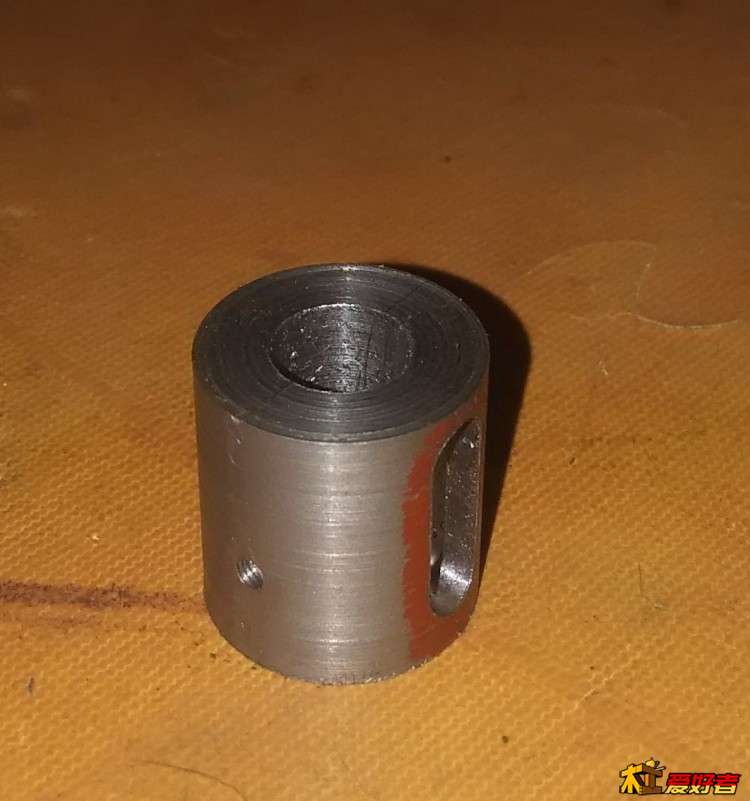

连接套已做好,你看看合适吧。短信给地址,运费到付,有时间发给你 连接套.jpg
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-8-17 11:27:37 | 显示全部楼层
本帖最后由 和尚爱潘婷 于 2016-8-17 11:33 编辑
) Q& R& n0 |' L( I1 v" r
tiekuxin 发表于 2016-8-15 10:34: \6 o- v0 ]$ i) I; G! w
连接套已做好,你看看合适吧。短信给地址,运费到付,有时间发给你
* S- a  Y! @; P5 X& h: N0 D
不错做的真漂亮,谢谢了,地址已发短信
, u: T. B: \) y4 v6 J$ z% c
回复 支持 反对

使用道具 举报

发表于 2016-8-23 11:17:52 | 显示全部楼层
tiekuxin 发表于 2016-8-10 14:578 P2 K5 e* S& g- o( U
改了下你的图,看看是否合适。如果还是没有联系到加工厂,可以帮你做个。不过需要点时间,近期平时有点忙 ...
9 W5 @% c9 e# L) |
朋友,能也一起搞个吗,我也是这电机,在做台锯5 t5 Q% X- T2 \, `" R. k
回复 支持 反对

使用道具 举报

发表于 2016-8-24 11:27:32 | 显示全部楼层
急用吗?要是不急用可以帮你做的,平时上班,得到周日有时间才行。
回复 支持 反对

使用道具 举报

发表于 2016-9-5 11:43:14 | 显示全部楼层
台锯搞定了没  在等。。。。
回复 支持 反对

使用道具 举报

发表于 2016-10-12 10:01:41 | 显示全部楼层
simelo 发表于 2016-9-5 11:43
! ~+ O* @' @* p. E+ ?$ d( T9 {台锯搞定了没  在等。。。。

' B( k. a, ^0 A; L- P0 A电机不会接线,能否指导一下怎么接线。谢谢8 q) F  u( {# p2 H9 }' r
* Q  c6 J8 z7 ~7 e) c0 O$ J$ F& C
回复 支持 反对

使用道具 举报

发表于 2017-2-3 09:51:14 | 显示全部楼层
把轴直接磨平行不行?
回复 支持 反对

使用道具 举报

发表于 2017-3-12 11:03:19 | 显示全部楼层
楼主试过长时运行热量怎么样?我想改来做雕刻机的无动力主轴的。
( ^& e! V2 `! h% r+ a
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-4-2 11:54:50 | 显示全部楼层
superwpc 发表于 2017-3-12 11:03( k  H  m1 V6 Z" ]" {
楼主试过长时运行热量怎么样?我想改来做雕刻机的无动力主轴的。
, F2 T( k! `* M# D5 i7 U' P
要加散热套,套在外壳上,屁股那可以接个轴流风扇7 x! ?# t8 o! Z/ _  `. A0 {
