请教一个ARTCAM高精尖问题，如何实现一个轴，对一次刀刻多个46牌子？

hxbhk

cxw0102 发表于 2016-7-10 00:07
生成三个一样的刀路，然后根据材料的距离对后面两个刀路进行-变换刀具路径-，然后保存路径的时候把这三个路 ...

是不是用里面的“复制刀具路径”更方便？只是不知道是用，复制，块复制，还是旋转复制？

4 h* _5 q/ e! T4 I2 a

cxw0102

hxbhk 发表于 2016-7-10 22:00
是不是用里面的“复制刀具路径”更方便？只是不知道是用，复制，块复制，还是旋转复制？

6 y+ ?) U% l+ Q' G. [* B复制就可以，根据自己实际偏置。都是一样的。
; a  \- }! C/ u, v! _1 L) Q3 j

武夷人家

看看这个说的很清楚了：关于复制刀路批量雕刻-已经自己研究2天了，实在搞不定了。 - CNC雕刻机 - 中国木工爱好者  http://www.zuojiaju.com/thread-449808-1-1.html

hxbhk

武夷人家 发表于 2016-7-10 22:43
看看这个说的很清楚了：关于复制刀路批量雕刻-已经自己研究2天了，实在搞不定了。 - CNC雕刻机 - 中国木工 ...

谢谢，这篇有看过，但是第一种是只有复制一个，第二种方案，是XY都有并排，我只要沿着X轴多排列2到4个，就不知道怎么办了，是我试着用第二种“块复制”的方式，X间隔10，阵列3个，Y轴都写0，但是没有成功，显示间隙轴小于最大刀具路径，把间隔改到很大还是一样········
: c5 Y" p* z# u* Z4 f+ ?2 e0 ~% s/ @

hxbhk

cxw0102 发表于 2016-7-10 22:13
复制就可以，根据自己实际偏置。都是一样的。

复制好像只能复制一个？
6 u- S1 `3 r& ^9 P8 g# D

江南谷歌

' I! `( T  N" [# `: ]6 N相当于先排版，用同一块材料雕刻就完全可以对1次刀，刻成几块牌子。
如果想用几块材料，那每块材料必须要放有余量以便浪费，也能只对1次刀的。

gigijeff

听高手讲解学习

hxbhk

江南谷歌 发表于 2016-7-11 11:54
相当于先排版，用同一块材料雕刻就完全可以对1次刀，刻成几块牌子。
+ U3 P  e2 h2 C) @& a' a如果想用几块材料，那每块材料必须要 ...

不是一块料········

疯狂木工

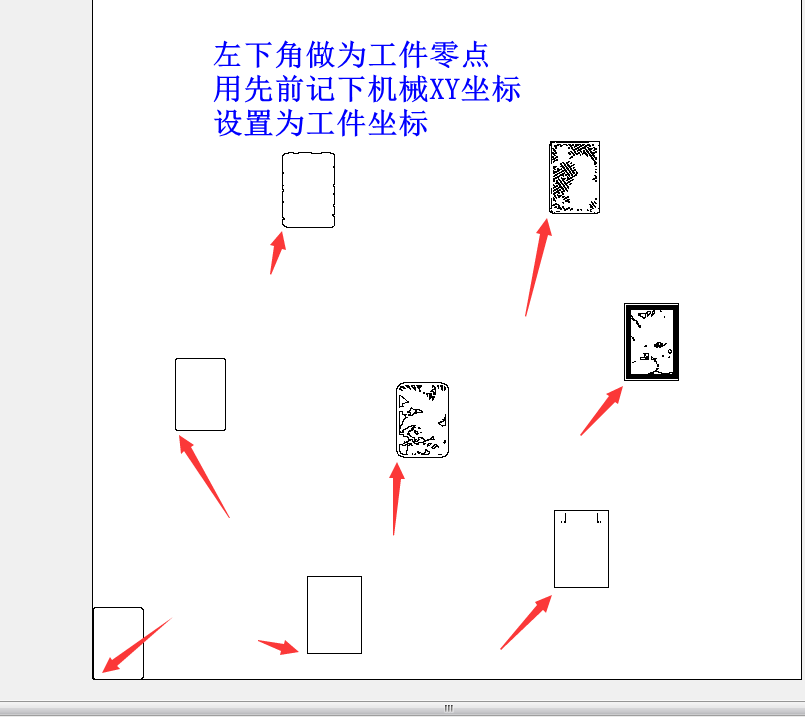

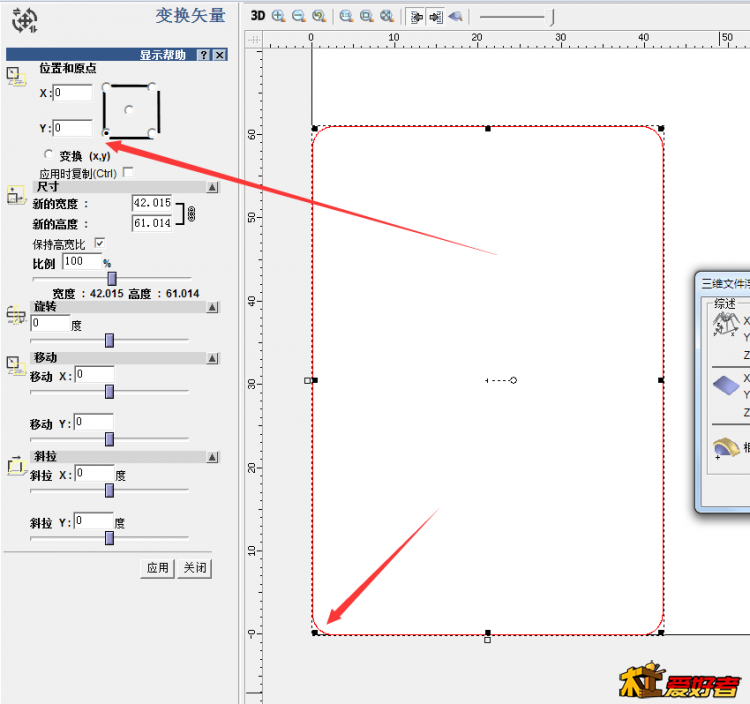

首先 在雕刻机台面上装好夹具，  然后 ，在第一个夹具上定好零点， 然后手动走刀到第二个上， 在准备作为第二个零点的地方停住，把XY轴的坐标记下来 然后再手动走到第三个 记下做标 以此类推。然后做图 ，先把所有想加工的图做成浮雕模型文件，把第一个的图输入到最新的画布里 ，零点设置为X0Y0   然后把第二个图再输入进去 ，零点设置成你先前记下的坐标，然后以此类推完成所有的浮雕排版  然后做刀路 上机加工。
/ u2 f$ K; I, l) }8 f' e9 c9 c
+ K$ a4 e- U, X! b, N6 x8 W7 q- u
* j" I3 C- R/ ]- v7 Z: C8 ]. g/ K

) s* S9 h3 w0 H# Q; r: t, l

hxbhk

疯狂木工 发表于 2016-7-11 23:39
9 y1 b: T9 R! ?首先 在雕刻机台面上装好夹具，  然后 ，在第一个夹具上定好零点， 然后手动走刀到第二个上， 在准备作为第 ...

感谢！不过我的浮雕是STL的浮雕，一次似乎只能输入一个图形吧？

hxbhk

hxbhk 发表于 2016-7-12 21:05
感谢！不过我的浮雕是STL的浮雕，一次似乎只能输入一个图形吧？

3 M7 n$ u  m* B  e) T2 e. J这样一来会生成好多个刀路，不知道怎么合并？AC有个合并刀路功能，但是那个前提是在一个图形里连续出的刀路才能合并不是？
4 o/ v; a9 B, G6 W) l

sunkun0755

最生简单方法是用记事本打开刀路，复制然后 go z xx x xx yxx 粘贴，多少个都可以

one486

不明觉厉

hxbhk

sunkun0755 发表于 2016-7-12 22:32
0 x3 C% L" E' \1 @4 t5 Y" I7 R最生简单方法是用记事本打开刀路，复制然后 go z xx x xx yxx 粘贴，多少个都可以

刀路之间衔接是不是要删除哪些部分？不然感觉主轴还没挺稳接下一个复制的刀路主轴又突然启动，会不会对主轴有损伤？

sinoark

hxbhk 发表于 2016-7-13 09:20
1 J. K; l$ s3 |2 r( k) u刀路之间衔接是不是要删除哪些部分？不然感觉主轴还没挺稳接下一个复制的刀路主轴又突然启动，会不会对主 ...

8 p: ~4 b  |0 `  A% u主轴和程序上的问题我斗胆解释一下，程序结尾有个M30是结束指令，主轴不想停的话把第一段的M30删除，第二段的M3/M4 Sxxx是主轴速度指令，不想变的话同样删除，最末一段M30保留即可。
另外雕刻机主轴没有制动系统，停车再启动对主轴没有任何伤害。
