秀下自己做的雕刻机倒装

haihan · 发表于 2010-5-20 23:36:46

明白了！谢谢LZ回复。

梦里唐朝 · 发表于 2010-5-21 06:57:37

设计的很好啊！呵呵

gengyun135 · 发表于 2010-5-21 08:56:14

大哥你好,看你的贴子深受启发,我把我的雕刻机也拆下来看了,

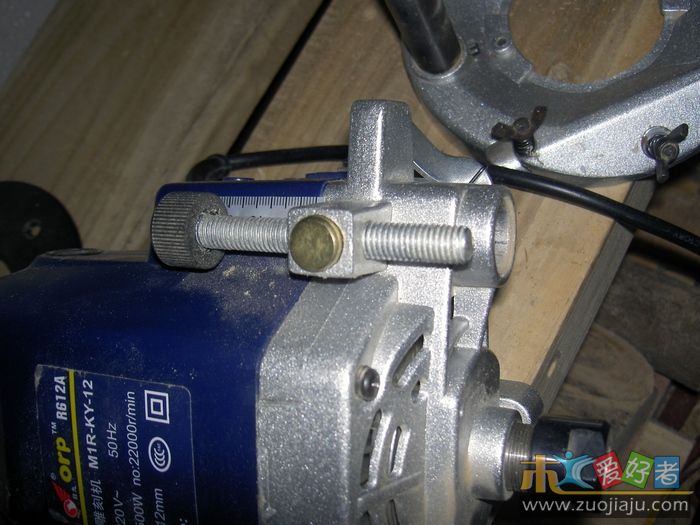

这原来的定位螺栓孔应该也可以做调节吧,将螺杆加长,在面板上开孔

shychico · 发表于 2010-5-21 09:03:51

设计的很好啊！~~~这种结构的升降调节相比890倒装，轴的同心度更高一些，要说890的不足之处就在于升降时雕刻机主机的旷量较大~~

dlc11306 · 发表于 2010-5-21 11:10:28

设计的很好啊！~~~这种结构的升降调节相比890倒装，轴的同心度更高一些，要说890的不足之处就在于升降时雕刻 ...5 G0 ]6 s0 u! X* o- Q& B
shychico 发表于 2010-5-21 09:03

890升降时有匡量，因为你用紧固抱箍松开了，
890的同心度还是很好的，升降时的匡量在紧固后是不存在的
再者同心度的调整时根据你的倒装底板的三颗固定螺丝实现的，也就是说只要你刚开始调整到位了，也基本可以一劳永逸的同心了呵呵

dlc11306 · 发表于 2010-5-21 11:34:46

木屑在机器运转的时候是不会掉进去的，就怕关机的时候，粉末哗啦一下都掉进去，那惨呀

shychico · 发表于 2010-5-21 13:21:09

本帖最后由 shychico 于 2010-5-21 13:23 编辑

890升降时有匡量，因为你用紧固抱箍松开了，
' F3 k4 Y, V7 |* `& }890的同心度还是很好的，升降时的匡量在紧固后是不存在的 ...& w* B3 l$ ?! l" @1 U
dlc11306 发表于 2010-5-21 11:10

我说的就是这个问题，就是“紧固抱箍松开了”，松开调节高度后再锁紧。当松开后调节好铣刀高度时，再锁紧时会发现铣刀是有微小的偏移的（偏移估计有零点几毫米吧），这个偏移就是我所指的同心度问题。如果是在使用圆角刀等需要精密调节的刀型时，零点几毫米的偏移对与用圆角刀铣出来的木料的效果影响是很明显的，要想避免，就得再一次或几次调节已修正这个偏移量，虽然最终能够达到精度要求，但是这种多次调节无疑给使用者造成很多不便，这就是我所说的890的缺点。

可能会有人说我将890的紧固抱箍的那个螺栓调节得太松了，而导致的旷量。的确，如果将这个紧固抱箍拧紧些旷量就会变小，更紧时几乎就没有旷量了。但是，将紧固抱箍拧紧后，你会发现升降会变得很困难了，有时会紧到几乎拧不动升降旋钮了，对于像我这样比较频繁地使用与调节的使用者来说，这种不便比上面的偏移量调节还要麻烦。造成升降旋钮过紧的原因除了紧固抱箍过紧之外，还有一个原因就是890的桶型机身与调节架之间的空隙非常容易夹住细木屑，尤其是机身上那个约3mm直径的突起的定位销与调节架沟槽，这个槽里经常堆积木屑导致机身被完全卡住，必须将倒装板抬起来再松开紧固抱箍的螺栓才能够将机身松开。这是890不如618的地方。
有时间我会拍些照片，会比我写这些文字更清楚地表达我的意思~~~

dlc11306 · 发表于 2010-5-21 13:35:39

理解你所说的，铣刀偏移0.xmm是可以接受的吧，当然铣圆角的时候，这个偏移量就被放大了，明显了，
通常铣圆角的话还要再打磨，后续处理一下吧呵呵

shychico · 发表于 2010-5-21 15:07:08

理解你所说的，铣刀偏移0.xmm是可以接受的吧，当然铣圆角的时候，这个偏移量就被放大了，明显了，
& e/ R' R! E2 x& u u通常铣圆 ...- |1 _# v1 G; r, w" r) P+ H4 k
dlc11306 发表于 2010-5-21 13:35

618在这方面做得较好，只是618的倒装缺点是机身无法升得像890那样高，换铣刀时很不方便，而这方面890就做得非常好。各有利弊，纠结啊~~~

dlc11306 · 发表于 2010-5-21 15:21:54

回复 24# shychico

呵呵其实618也有微微的偏移，也就是所谓的径向偏移（锁死前后）
已经把买来的6mm厚的铝板用台钻加工成倒装板了，为了节省固定螺丝的钻孔深度，迫不得己又订购了890的沉头内六角倒装螺丝，周末再做个倒装桌子，终于可以用上倒装啦，呵呵

joeleon · 发表于 2010-5-21 16:29:26

还真是不错啊

大哥 · 发表于 2010-5-21 19:46:57

本帖最后由大哥于 2010-5-21 19:56 编辑

回复 18# gengyun135

我的机子和你的外型是一样的，牌子也许不一样吧，我的台面上的铁板是5毫米厚的，铁管上焊的也是5毫米厚的，加一起才10毫米，所以螺母肯定能漏出来，其他的方法就不敢说了。你可以把你的哪个机上的圆盘上的塑料板去掉，然后直接把底盘上到铁板上，就可以用了，不过就是调节高度是在下面了。我原先就那么用，只是有了这个少配件的机才有做哪个杆。
