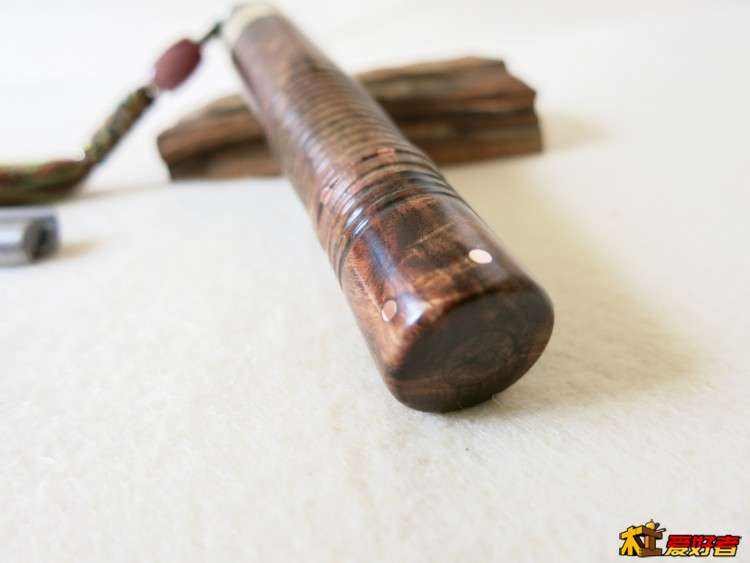

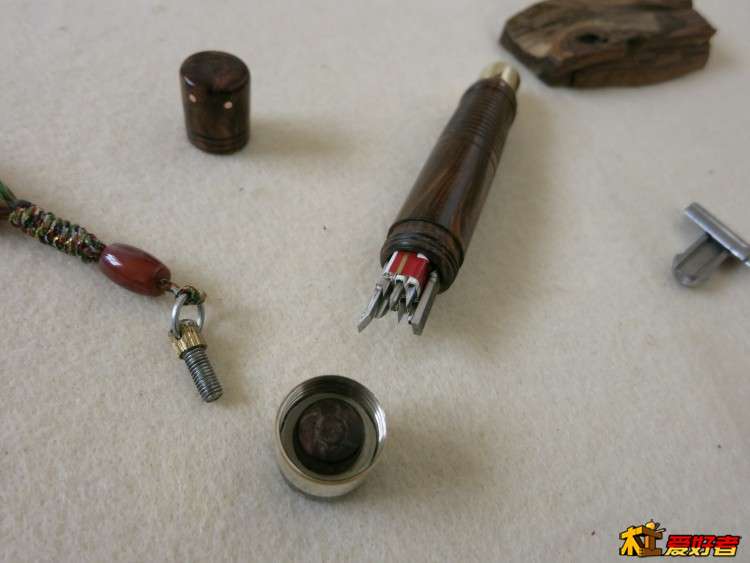

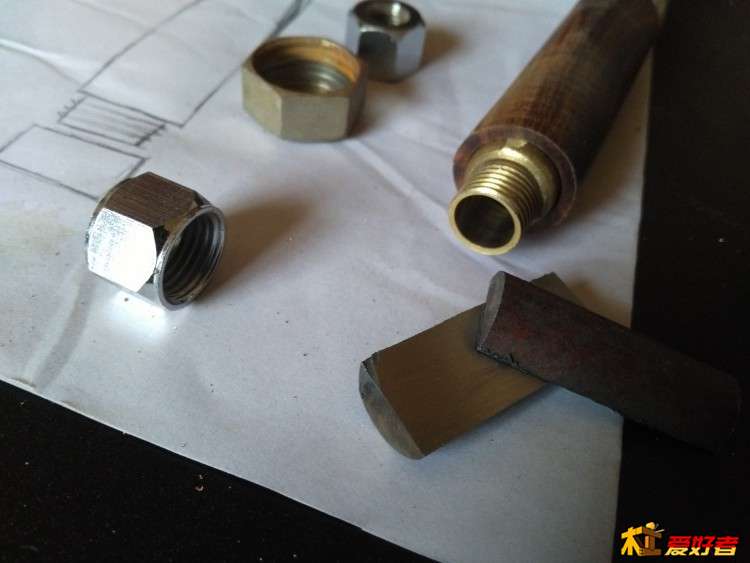

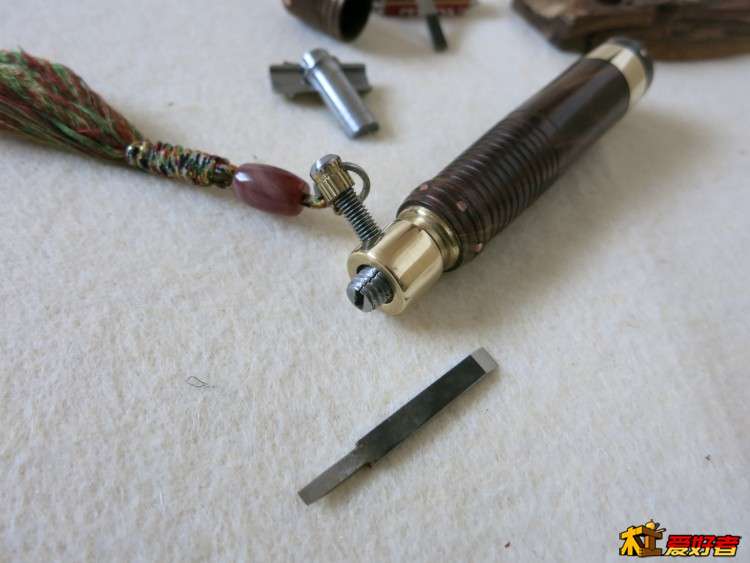

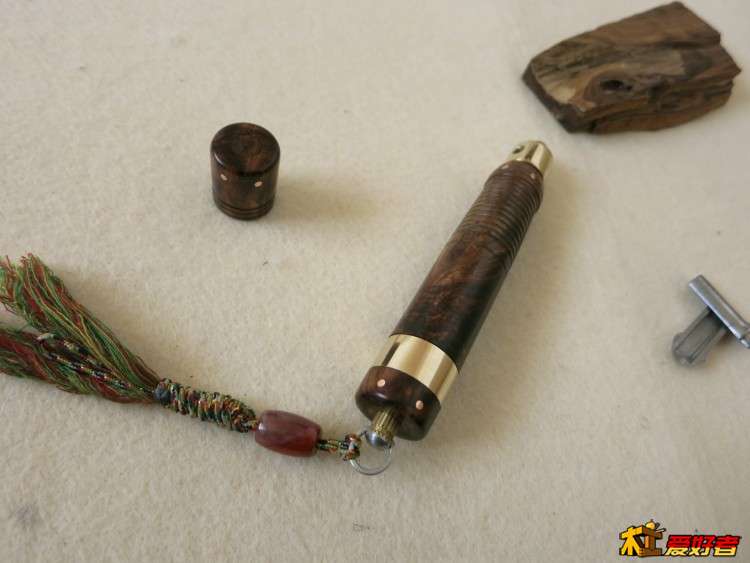

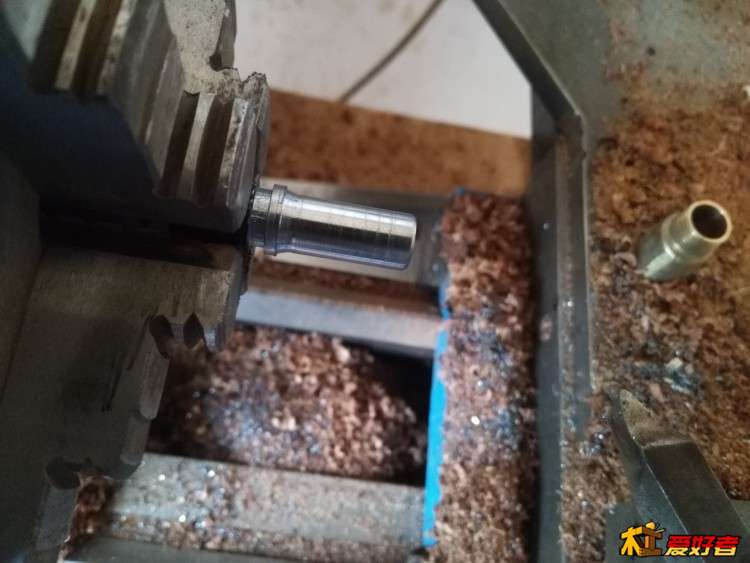

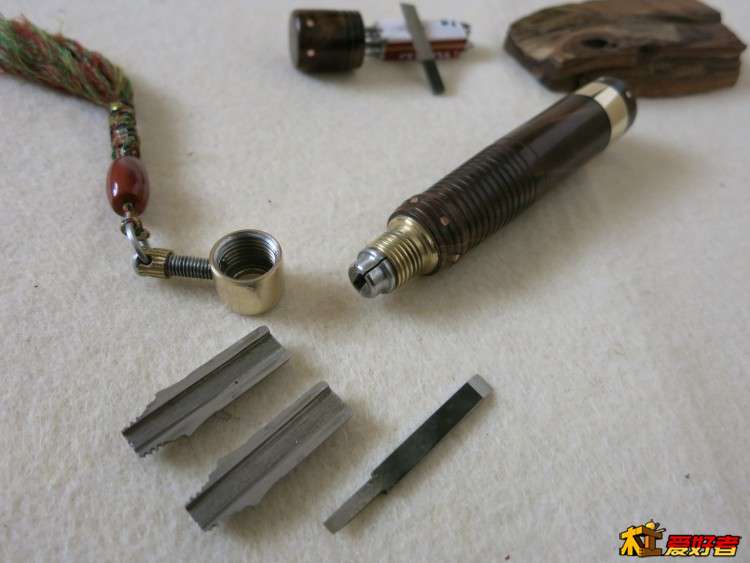

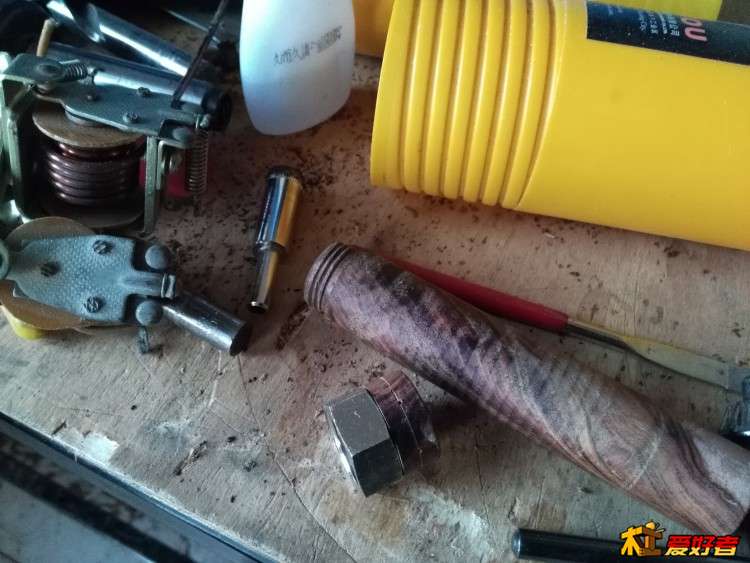

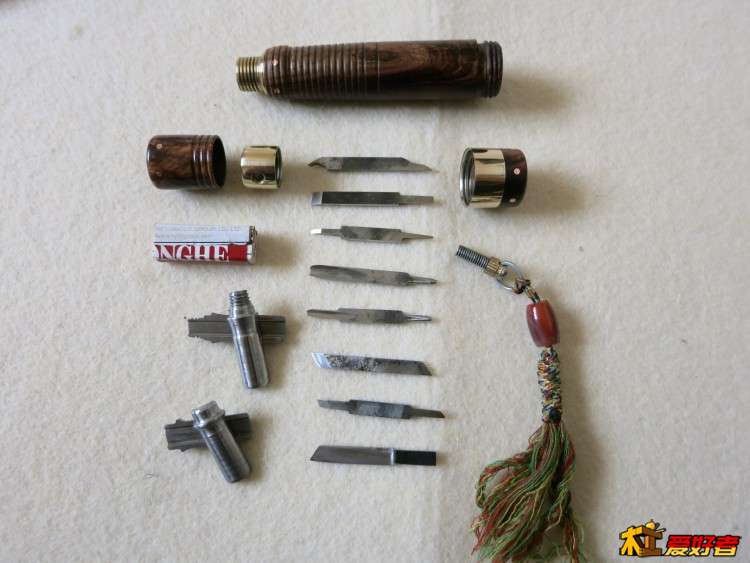

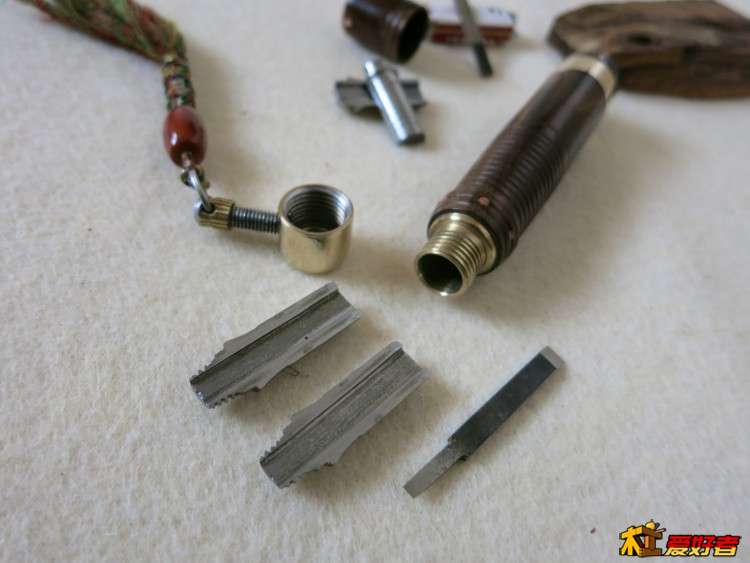

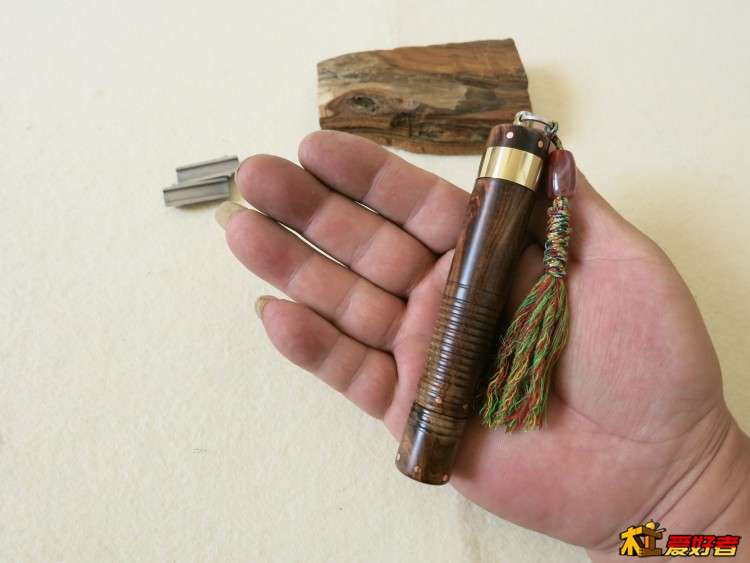

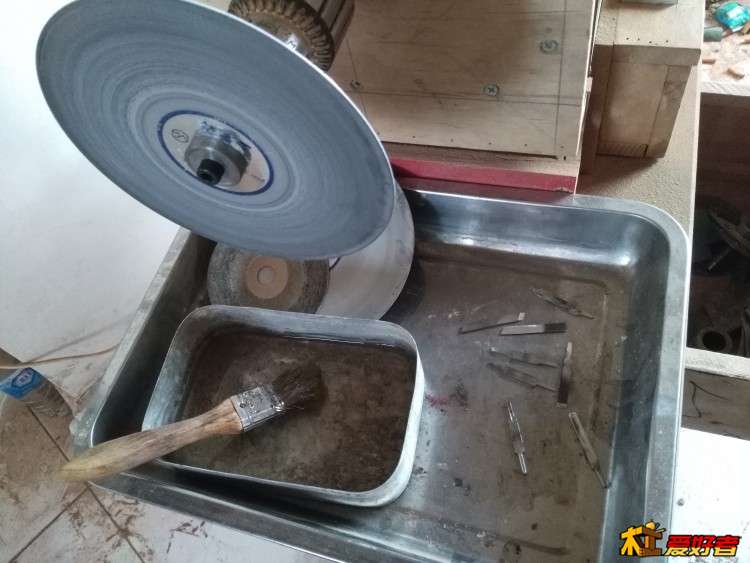

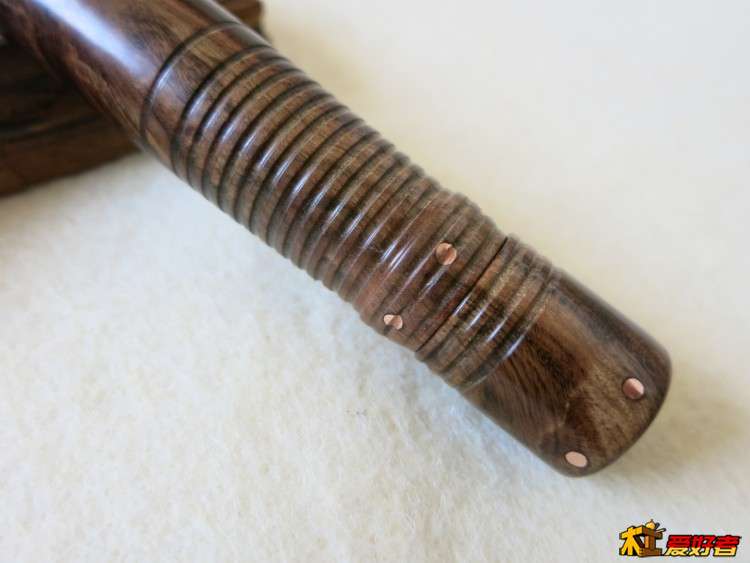

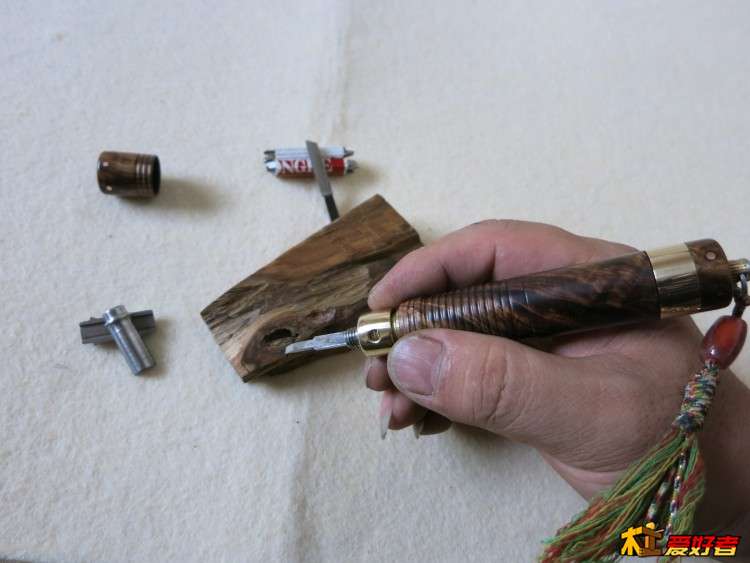

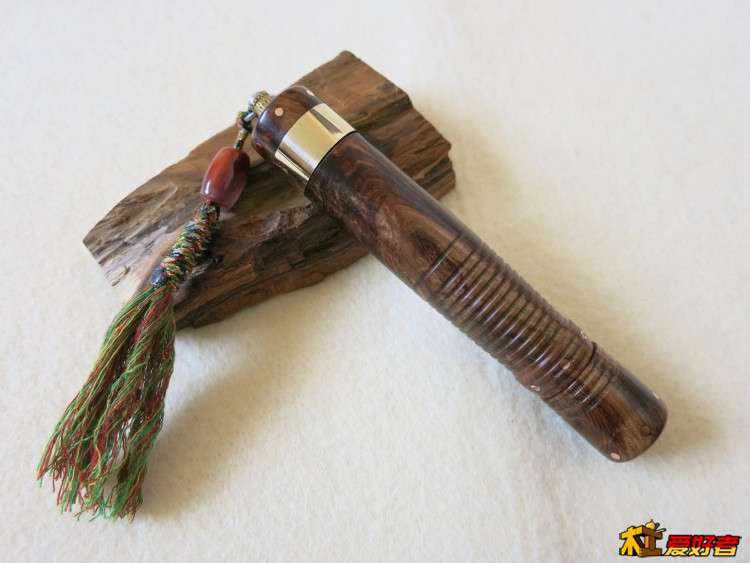

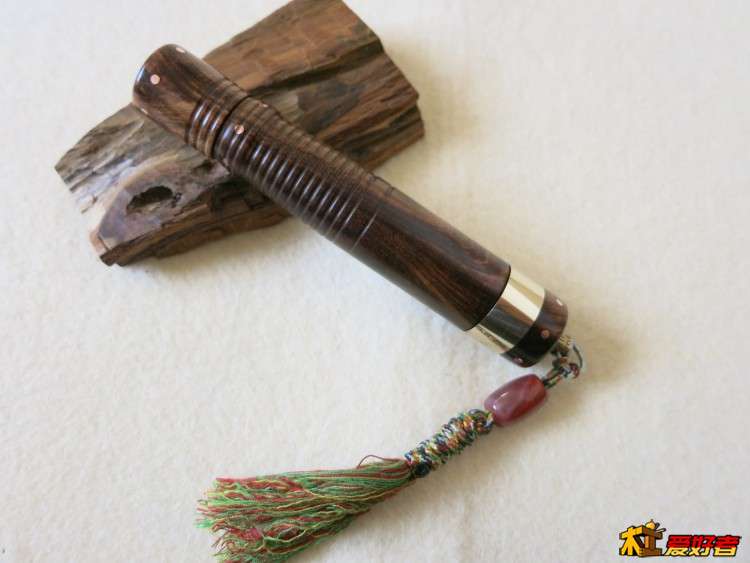

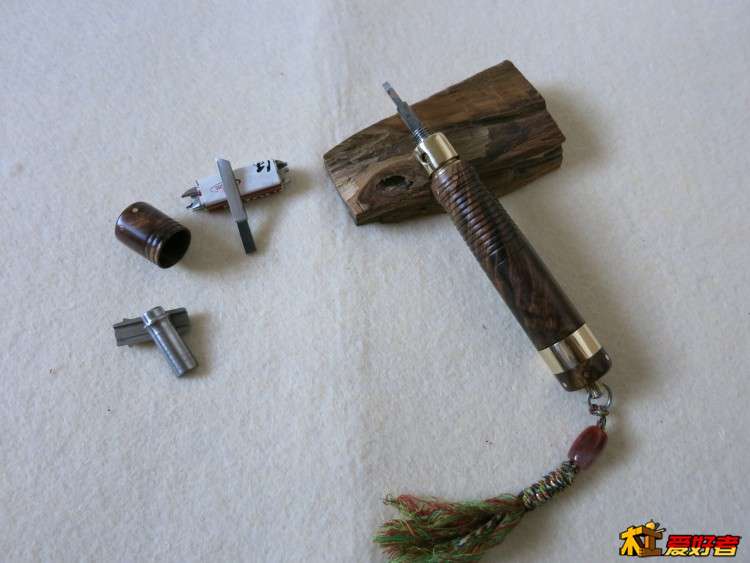

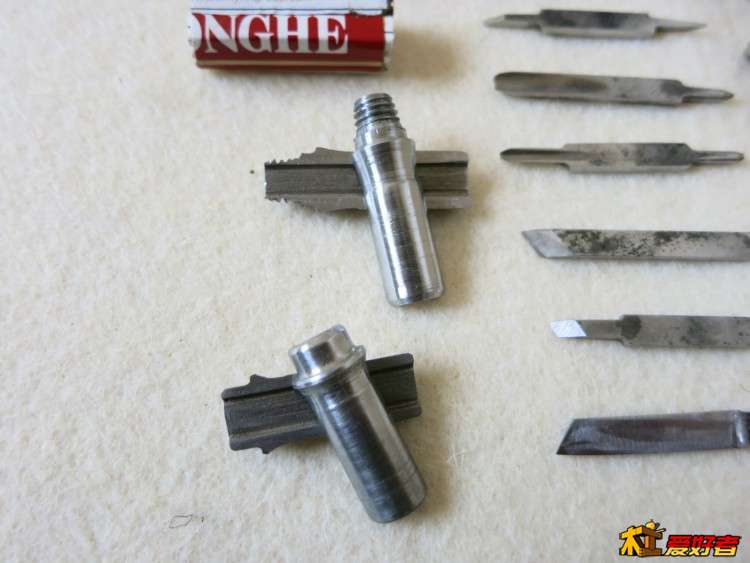

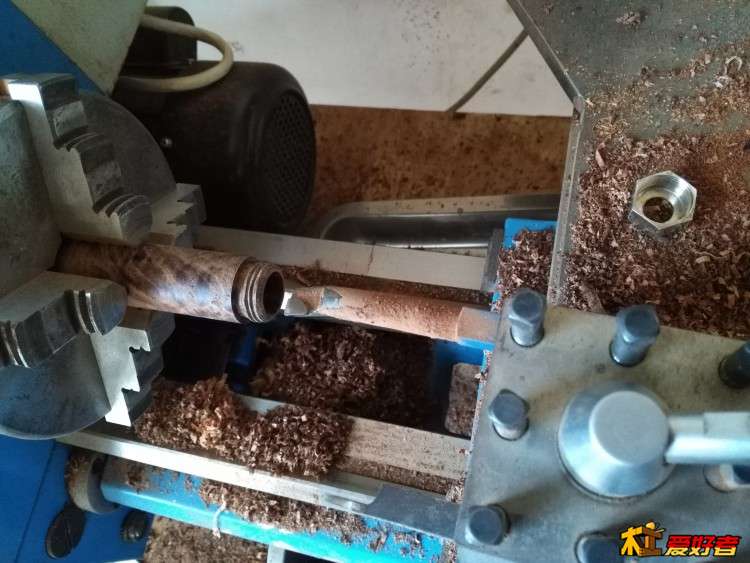

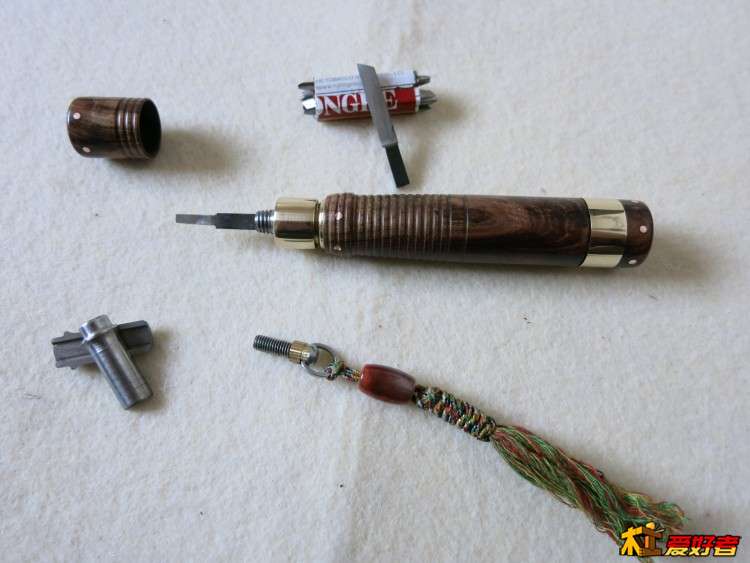

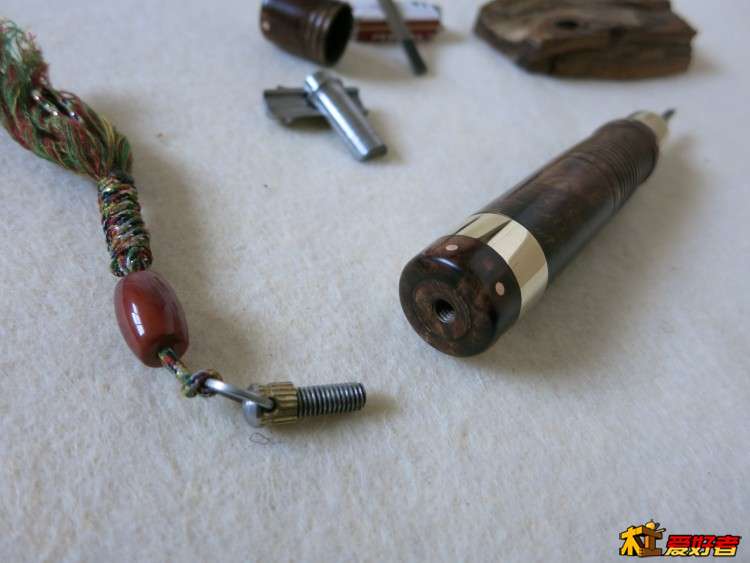

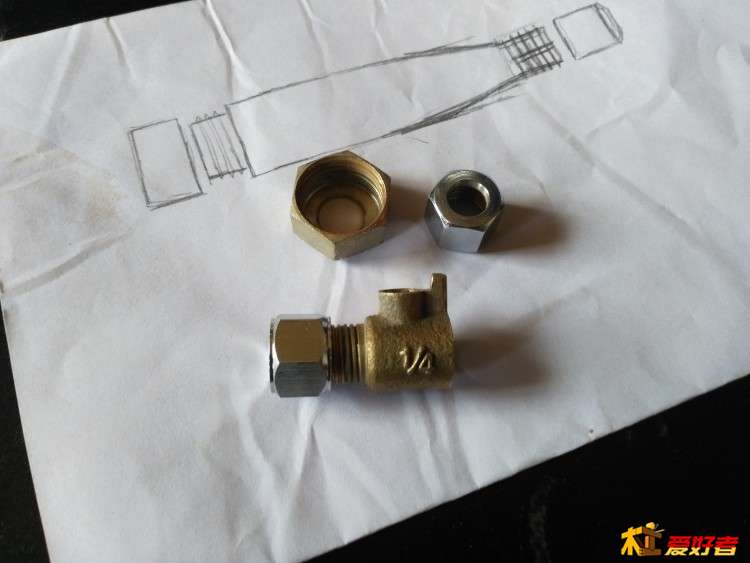

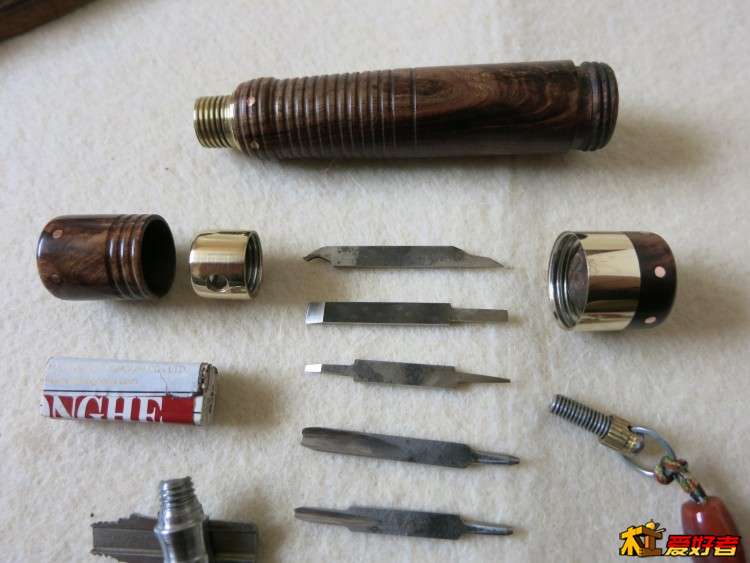

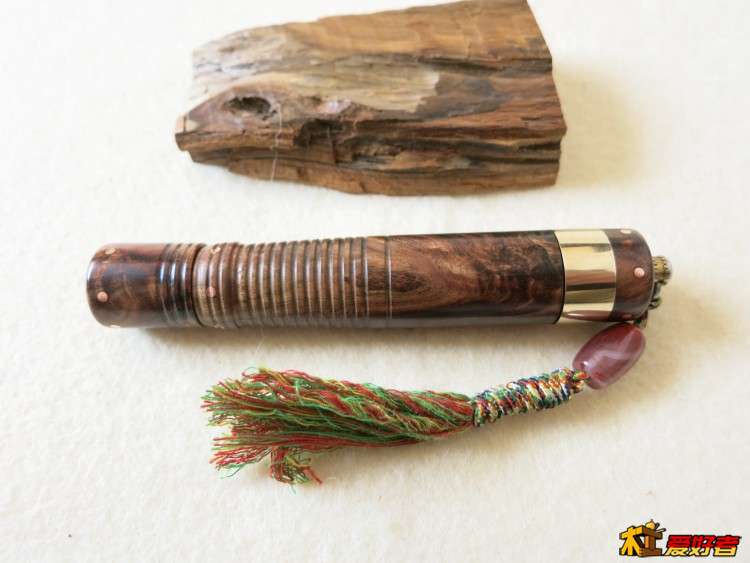

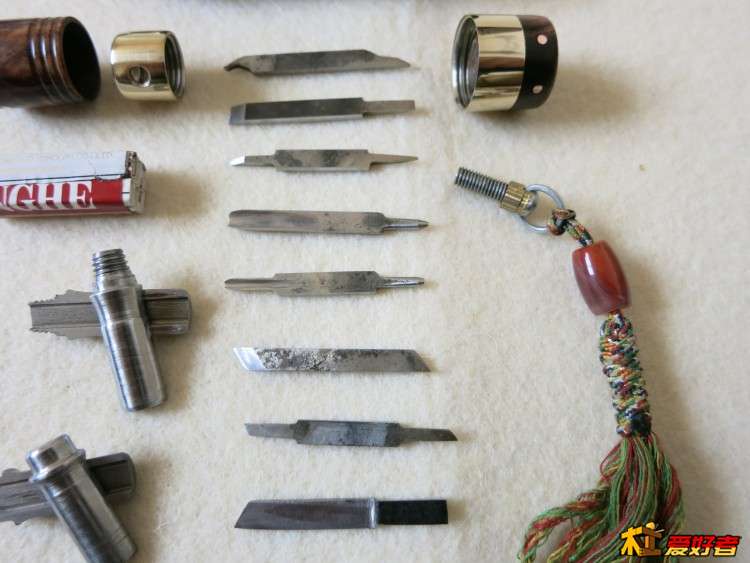

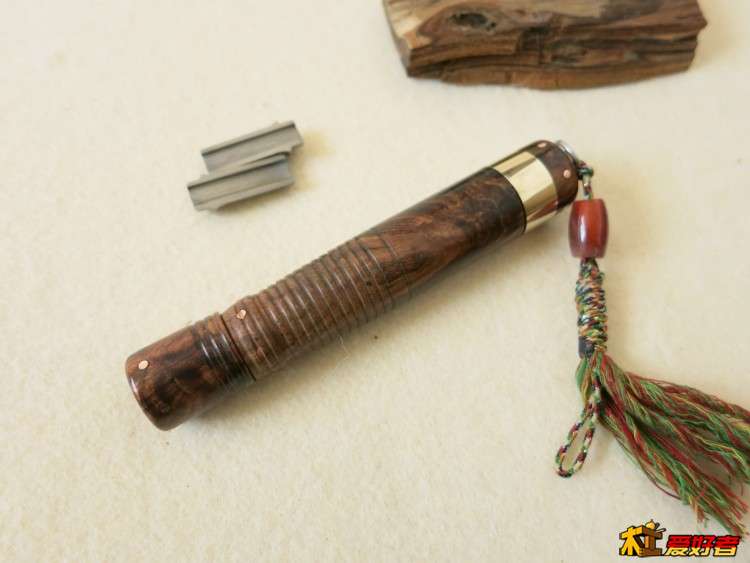

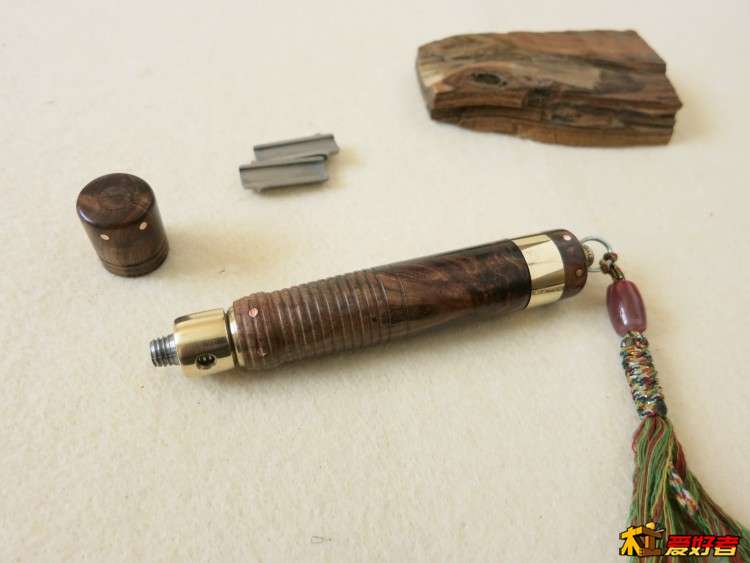

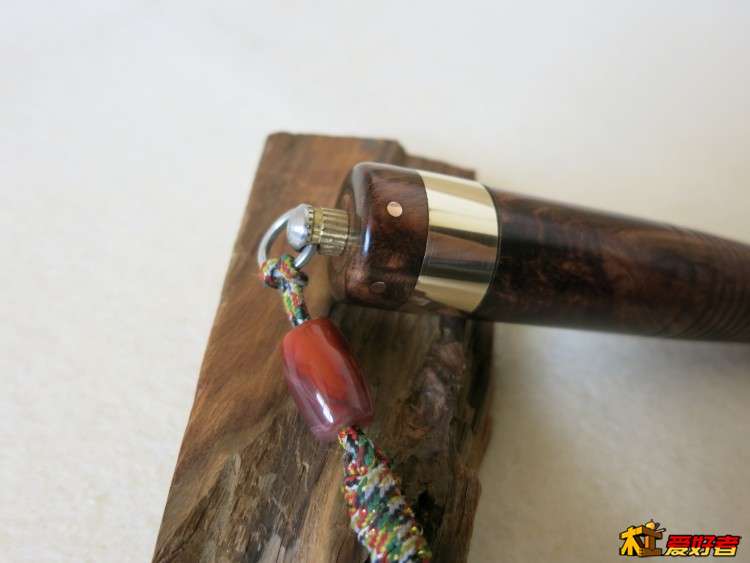

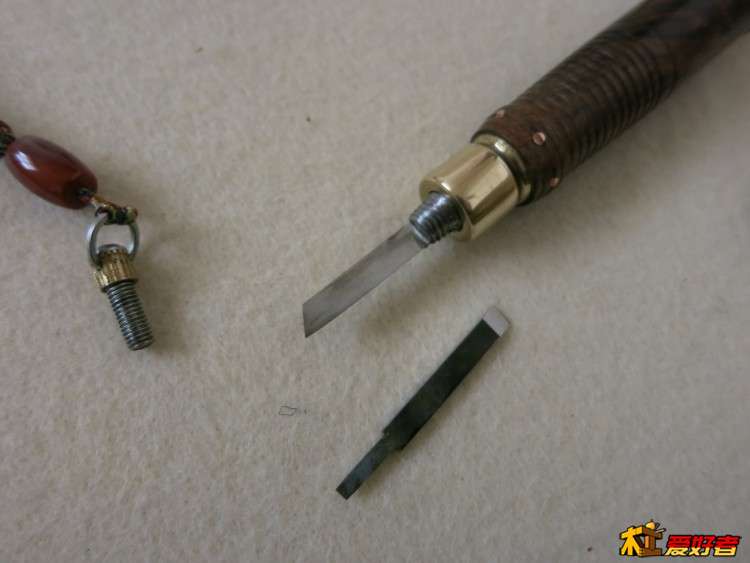

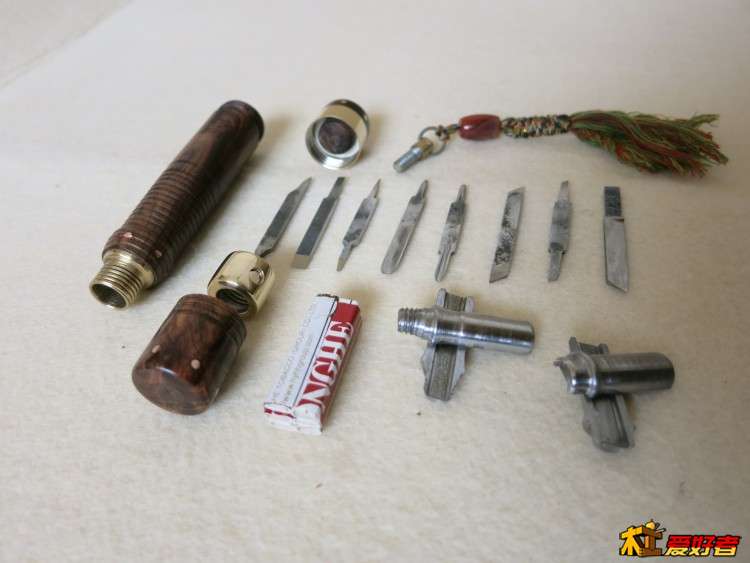

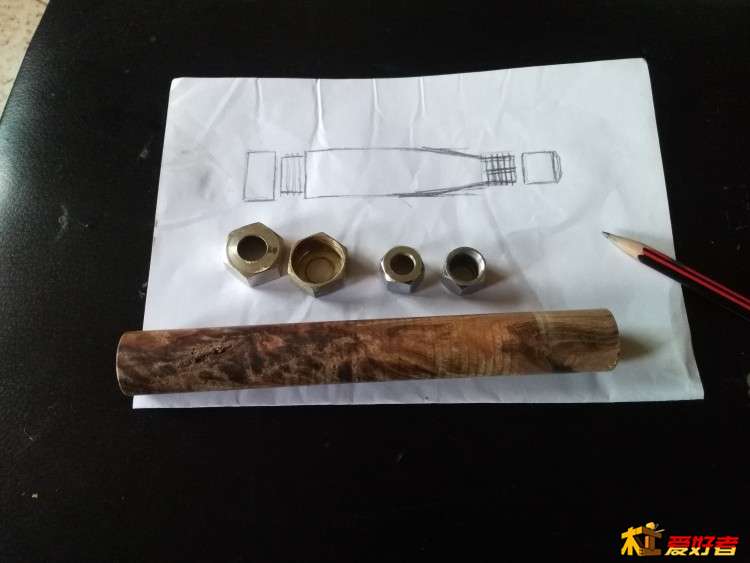

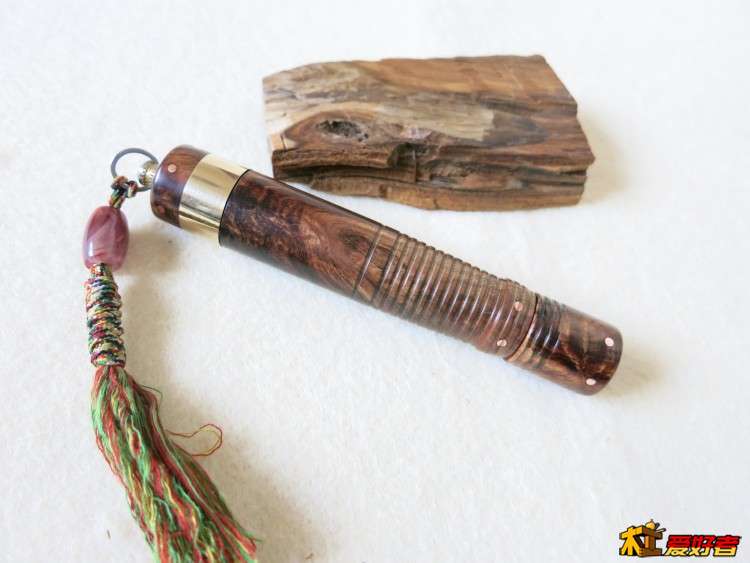

有时出门在外，或者晚上回家，家里没工具，但手总是很闲，又不想整天抱着个手机玩，盘珠子也会有盘腻的时候，就想着手里要是随时能有个什么东西搞一搞，活动一下筋骨，拓展一下思维什么的，那就太好了。于是突发奇想，搞了一个方便携带的雕刻刀套装，一个人坐在哪里无聊时可以消磨一下时间。 之前在论坛看到过一些其他木友制作的便携版雕刻刀，制作的都非常不错，设计的也巧妙，各种组合结构，但感觉对于我个人来说不是很方便随身携带，于是琢磨了一天，大体想到了一个方案，细节边做边想。最终搞成了下面这样的组合套装。 1 先来几张素颜提提神。 2 大小非常合适，可以很方便的放在衣服口袋里，也可以随时拿着手里当把玩件把玩，如果没有事先剧透，任谁都想不到会是一套雕刻刀。 3 下面是正确的开启方式，首先前面护套打开是刀片夹头 4 后面尾盖打开，中空的刀身里面是存放刀片的地方，为了防止刀片在手柄里面摇晃碰撞，用硬纸折了一个集成套子隔绝刀片。 5 在正常存放状态和雕刻使用状态时，夹头套筒螺母都是很紧的，徒手难于扭开，特别是需要夹紧刀片使用时，所以利用尾部的手绳螺丝充当加力杠杆，很轻巧就能松紧夹头套筒 6 由于是边做边想，事先没有方案，所以做废了好几对夹头，一开始没打算要在前面加护套，所以夹头嘴设计是短的。后来完成时感觉夹头外露不太协调，于是另外做了一个加长的夹头，并攻出螺纹可以安装护套。 7 选择合适的刀片夹紧就可以使用了。 8 用来削木头的横刀。 9 如果不频繁换刀片的话，加力螺丝可以放回到尾部盖子上去。 10 然后就可以正常使用了。 11 握持部位为了防止用力推刀时打滑，刀柄前面造型做了一点凹陷优化，并加了一些防滑槽，手感很好。 12 全部部件，除了一个多余的夹头不用以外都集成在一只刀柄上，刀片8片共计15个刀头，虽然只有一个手柄，但只要不是频繁换刀，操作起来已经很方便了，为了方便携带，牺牲一点又如何。 13 下面是一些制作时的过程图，边想边做，甚至做废了好多材料，所以过程图忘记拍很多， 开始准备的材料，一根虎斑檀木料，二个旧卫浴软管接头螺母，二个空压机气管接头螺母，最初想法是木料前段直接开槽车螺纹再用空压机气管接头螺母套上压紧以达到夹紧刀片的作用。 14 先做后盖螺纹车制时发现木螺纹会局部崩裂，不能受太大的扭力，于是放弃前面夹头直接车螺纹的方案。 15 掏内胆，这步搞反了，应该先掏内胆在车螺纹 16 做后盖，用了一些紫铜线做固定用的销钉，紫铜线是用了一些旧的汽车继电器上拆出来的，很硬。 17 之前的夹头方案放弃以后，暂时想不出什么法子，就去翻箱倒柜找合适的零件，结果找到一个坏的气阀又琢磨了半天，终于想出了解决办法。 18 把坏气阀上面高出部分切掉，在木料前端打了个孔刚好可以把气阀嵌进去，然后找了一断圆钢对半切开，再磨片做夹头。 19 车制夹头，因为圆棒是对半破开再夹紧的，中间有缝隙，所以车床尾顶用不上，吃刀容易受力不均，进刀要很缓慢，稍有不慎半块圆棒就会别弯变形毁坏，这一步做坏了好几个，才成功的。 20 刻刀片是用一片旧的缝钢刀片，输液管淋水用角磨机切开的，长50mm宽6mm厚度2mm， 21 按所需刀型精磨刀片，最终刀片尺寸是48 x5x2mm，再后来修整外形时临时有事来回出去了几趟，所以就忘记拍照片了，一直到做好才想起。
22 完了，很方便的一个小工具，欢迎大家点评。
|
发表于 2016-7-1 23:44:26
置顶卡

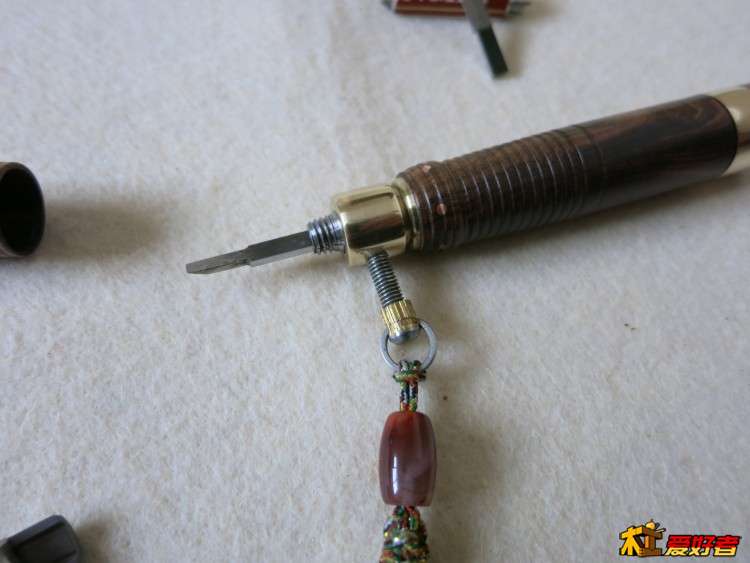

这个确实很方便！可以随身携带，带块木料在身边没事就拿出来刻两刀。
