新手第二件作品--松木鞋柜

迈登宝 · 发表于 2010-5-17 20:08:34

期待……………………………………凑字数

ayybhw · 发表于 2010-5-18 21:45:57

楼主失踪了

liac · 发表于 2010-5-19 23:23:02

回复 11# hdyaya58

到专门卖铝合金的建材店去跟老板说就可以了，说是做推拉门的（推拉衣柜门）铝型材，老板就知道了，你只要把门的规格（宽度和高度）告诉他，老板就知道该帮你拿哪些材料了。就是立柱（左右竖着的那两根）、上下方条、上下轨道、上下滑轮、防撞条。

liac · 发表于 2010-5-19 23:25:36

回复 12# hdyaya58

呵呵，音响DIY似乎不是这里讨论的话题，如果有兴趣，可以加我的Q聊，51404979，请注明木友。

liac · 发表于 2010-5-19 23:50:03

不好意思，前两天晚上没空上网，没来得及传照片。现在继续把这两天的进度发上来

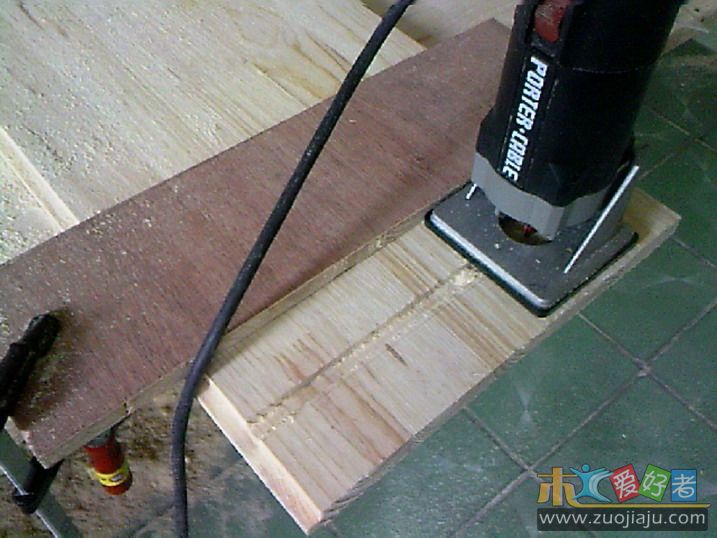

用16的清底刀给板子开槽，用于固定底板和中间竖着的隔板。

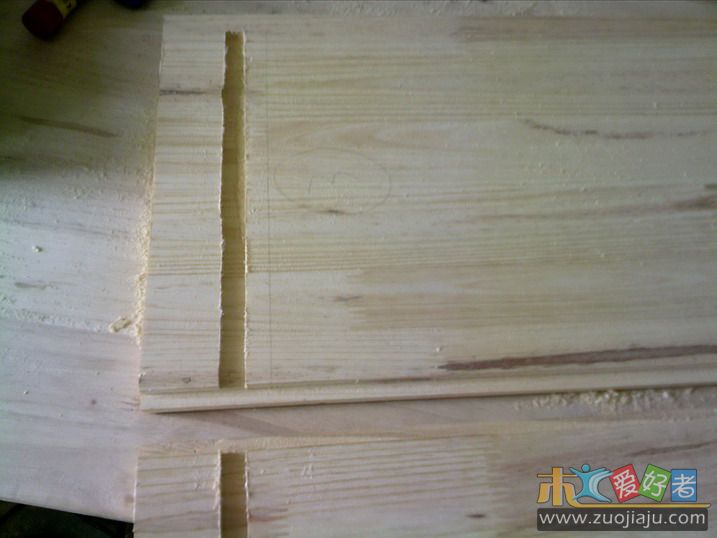

开好的槽

myart · 发表于 2010-5-19 23:54:28

期待完工作品

liac · 发表于 2010-5-20 00:06:29

上面的顶板和两侧的侧板准备用燕尾榫的方式连接，主要是觉得实木用燕尾榫好看，同时也想学习一下用燕尾机来做燕尾榫。

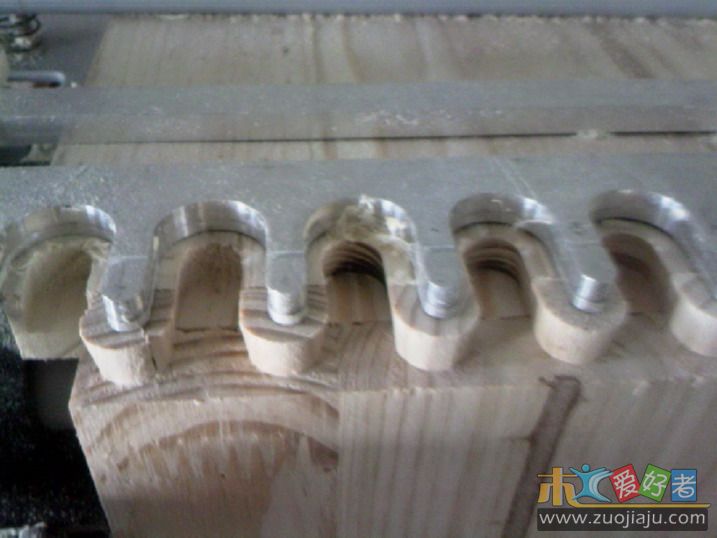

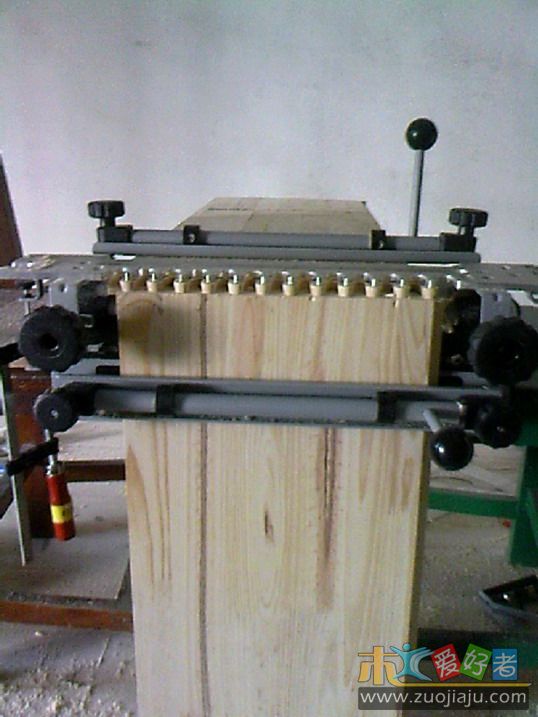

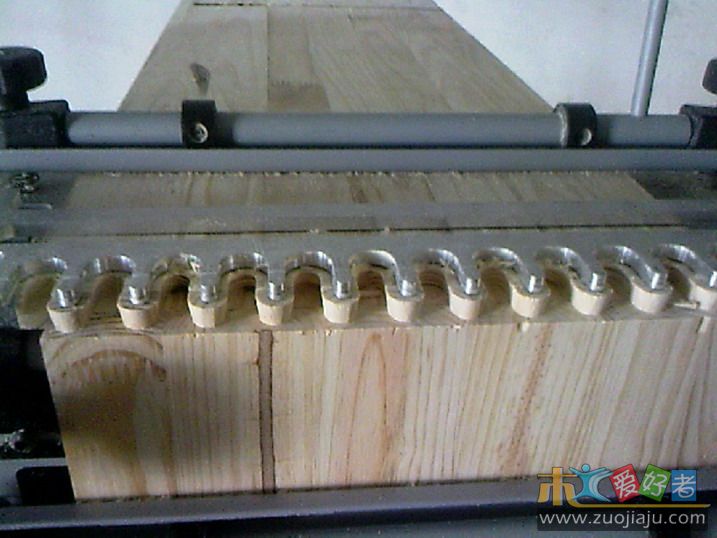

卜派4210，研究了一下午，把两块板从长实验到短（做一次不好就把榫头锯掉，呵呵），终于感觉有点意思了。不过没有4210专用的刀头，用1/2*1/2，刀头宽度12.7，角度8度的燕尾刀凑合了，做出来的榫有个问题，榫头比榫槽宽约1毫米，不知道是不是刀的问题，还是我没有调好4210榫机。最后安装的时候比较困难，用了块木板垫在上面再用锤子硬砸进去的，导致部分榫头崩裂。

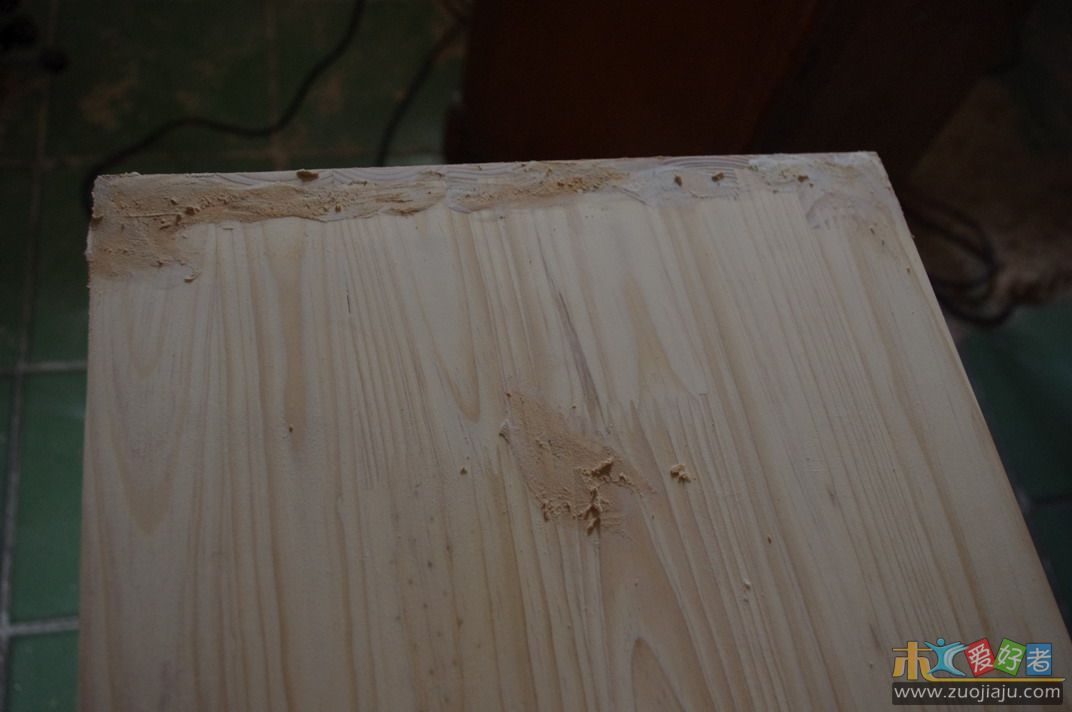

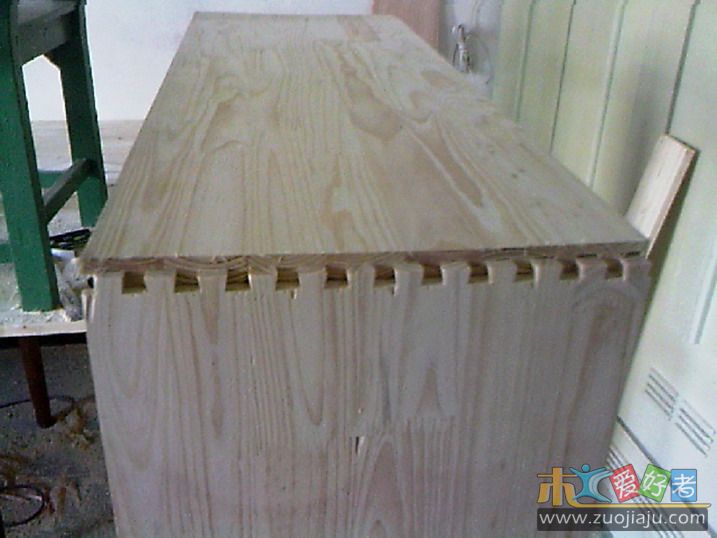

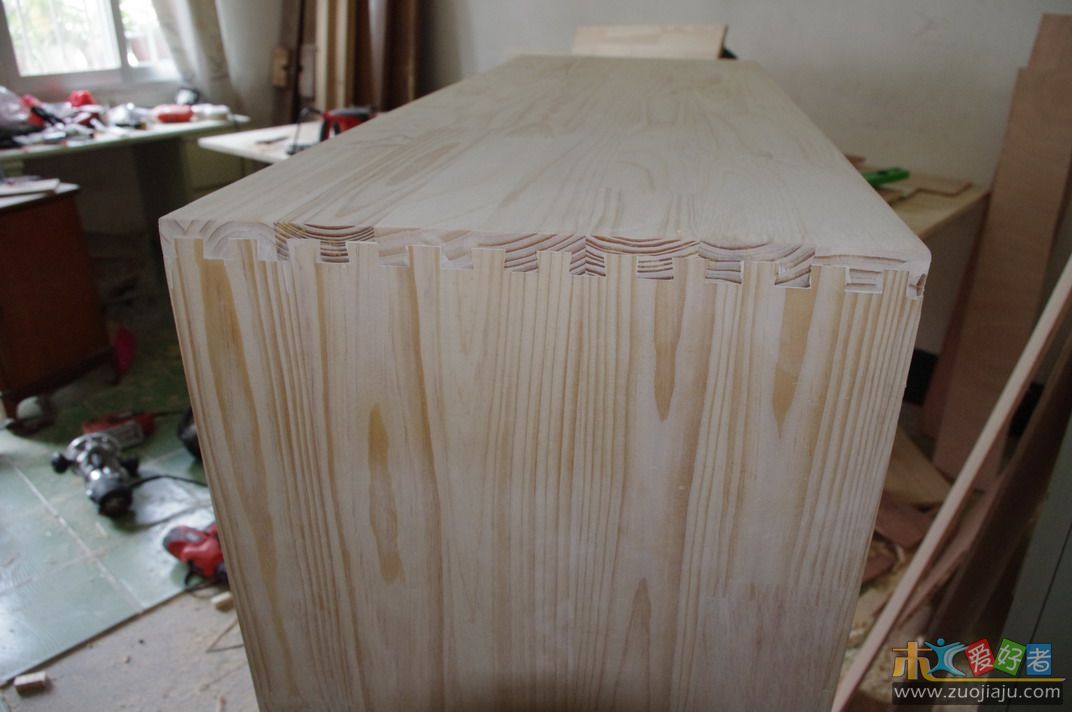

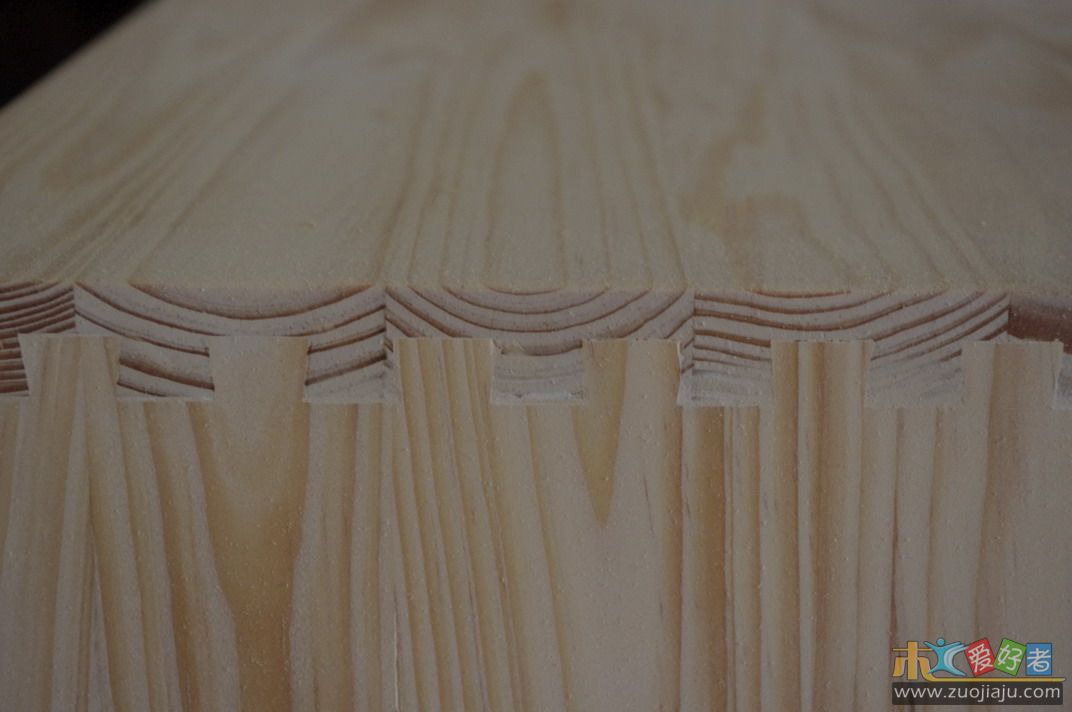

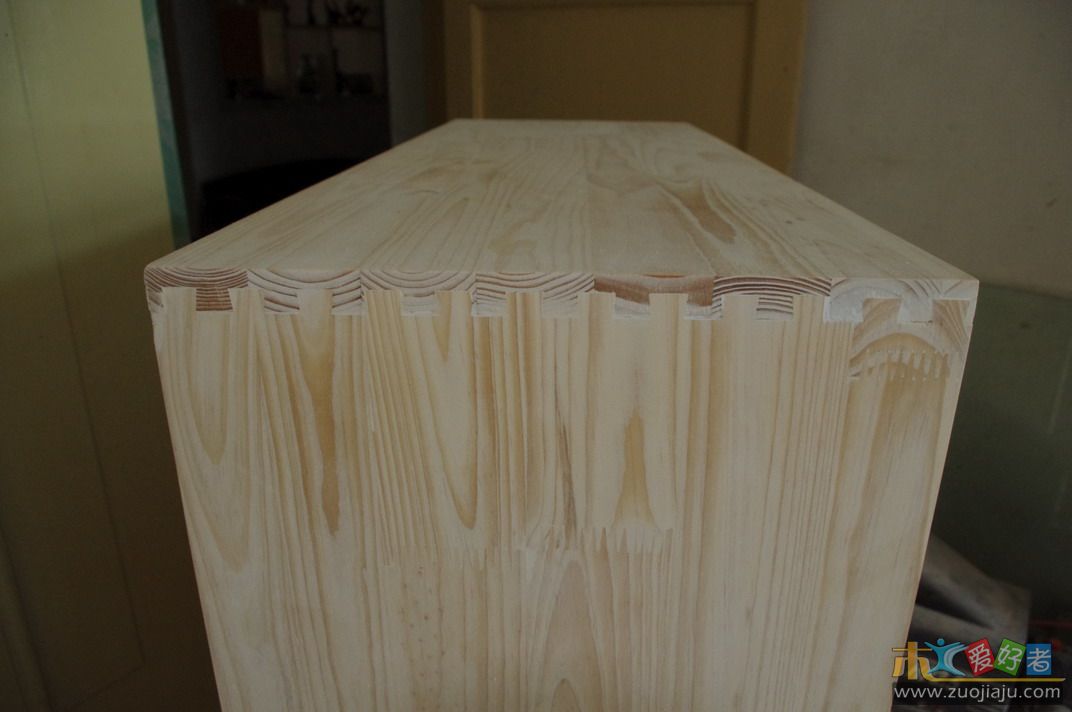

用钉眼腻子把破损的部分填补好，然后用圆磨打磨，呵呵，看起来也很平整，有点严丝合缝的味道，哈哈，第一次做燕尾榫，自我感觉良好，很结实，我都没用胶水粘。

liac · 发表于 2010-5-20 00:16:54

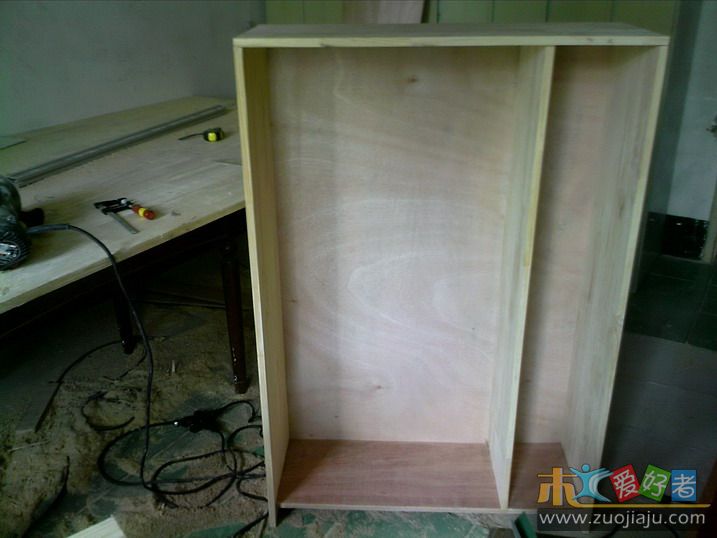

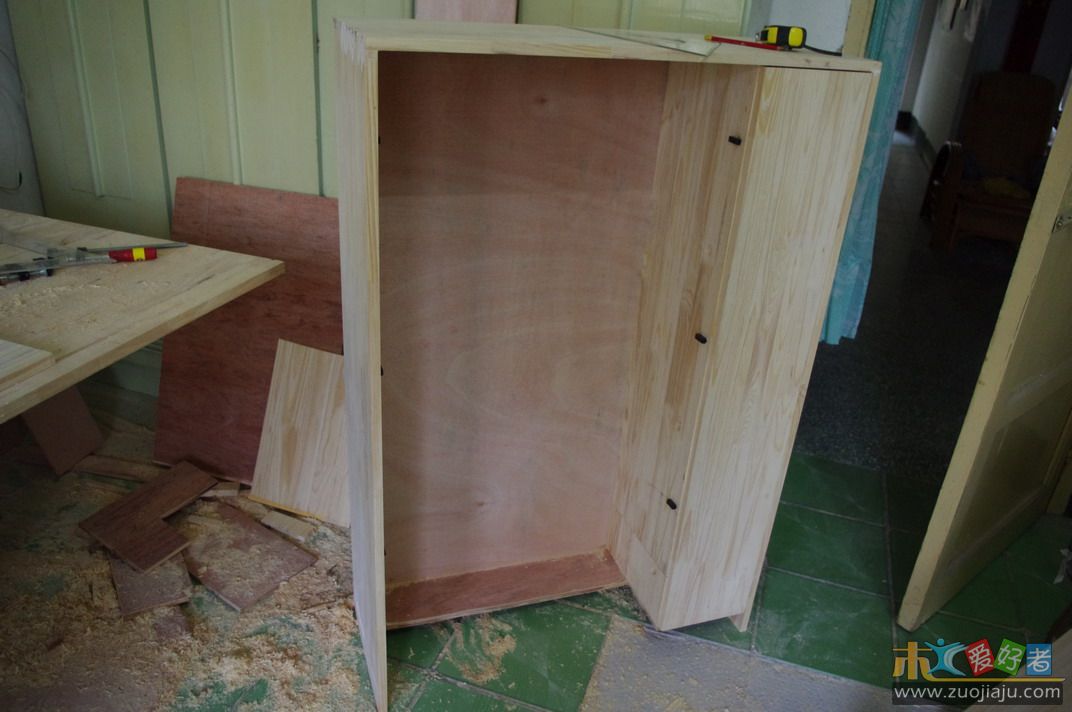

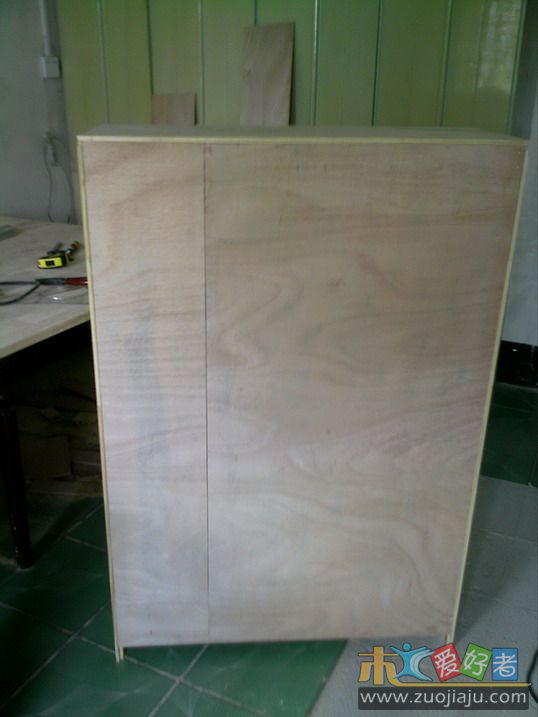

柜体基本成型，背板使用了9厘的夹板，因为松木板不够了，正好上次做壁柜的时候剩下有约半张9厘板，正好用上，也算物尽其用。由于9厘板宽度不够，所以分成两部块了，不过接缝在立着的隔板位置，从前面看不见接缝。

下面的底板存在一个设计缺陷，会导致下面的鞋架无法向外打开，在装鞋架的时候才发现，最后返工

，下面是修改后的底板。由于没有手锯，曲线锯和别的工具在这里都使不上劲，最后用手拿这钢锯片才把多余的部分锯掉（{:1_220:} 我一定要买手锯）。

修改后正确的底板

yangchangzhong · 发表于 2010-5-20 00:21:35

期待下面的内容

liac · 发表于 2010-5-20 00:27:01

中间竖立的隔板也遇到点状况，因为板材不够了，剩下的板材长度不够，可是不用又浪费，于是决定使用圆木榫来连接加长。问题又来了，使用圆木榫需要开孔，可是没有圆孔定位器，怎么办？用了个笨办法，把需要连接的两块板放在一起，在需要打孔的位置画上记号，然后使用三尖钻来打孔。

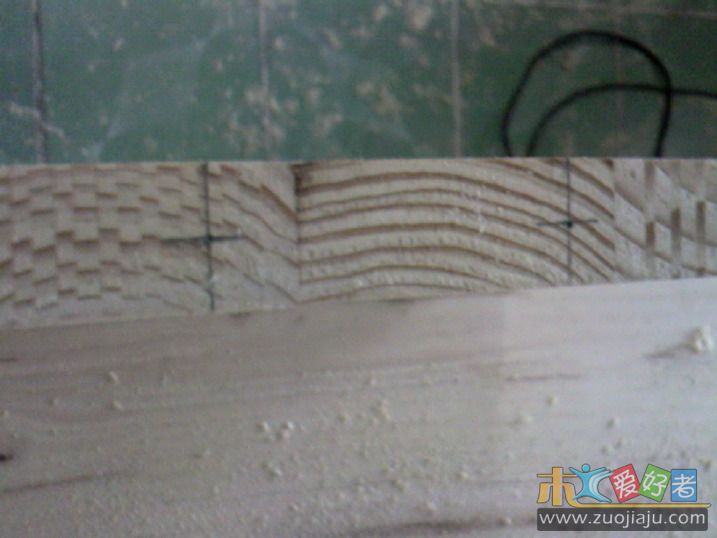

做记号

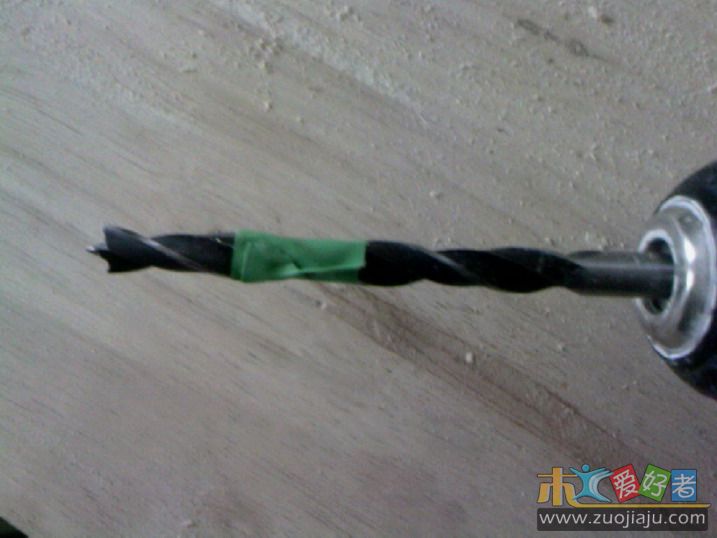

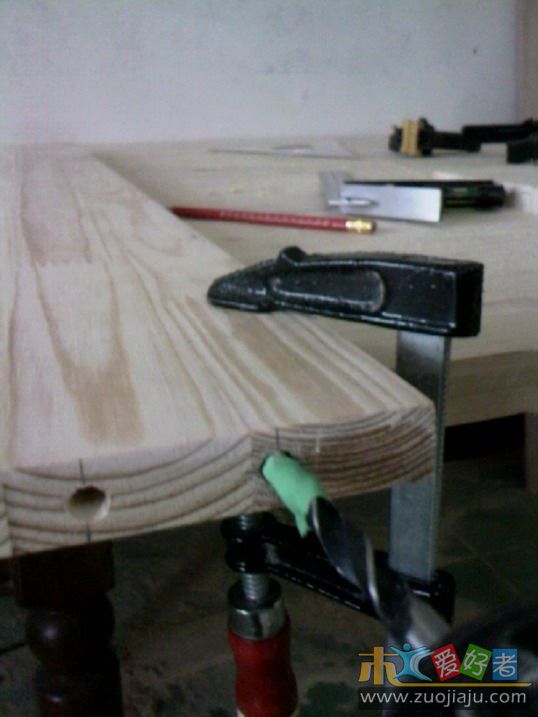

三尖钻开孔，上面缠的绿色胶带是做钻孔深度限位用的（因为没有钻孔限位器）

圆木榫上胶水

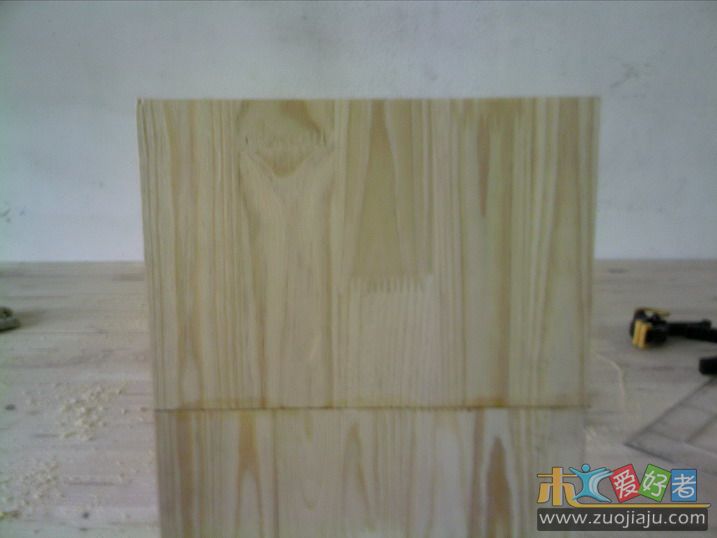

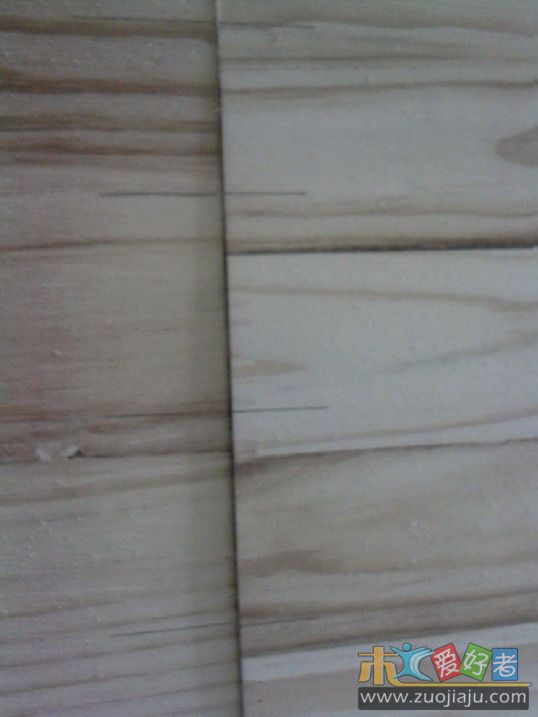

连接完毕

这样打出来的孔还是有误差的，不过作为应急使用还可以，接出来的板子也基本能对齐，修边打磨后蛮平整。当然，有圆孔定位器最好。

liac · 发表于 2010-5-20 00:34:00

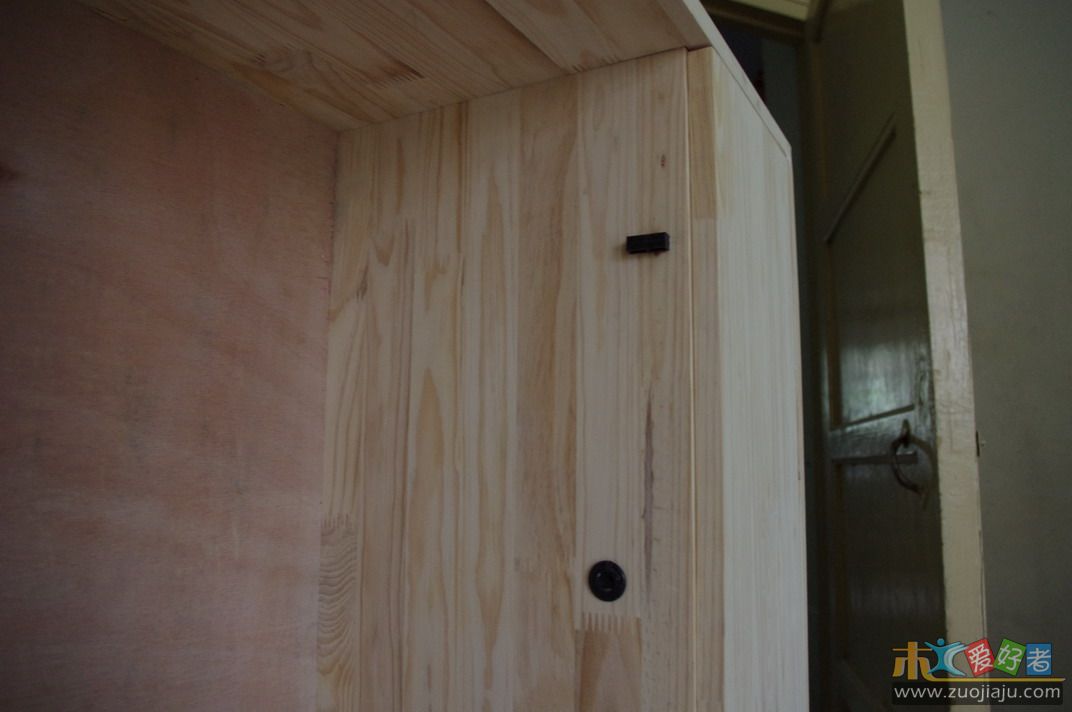

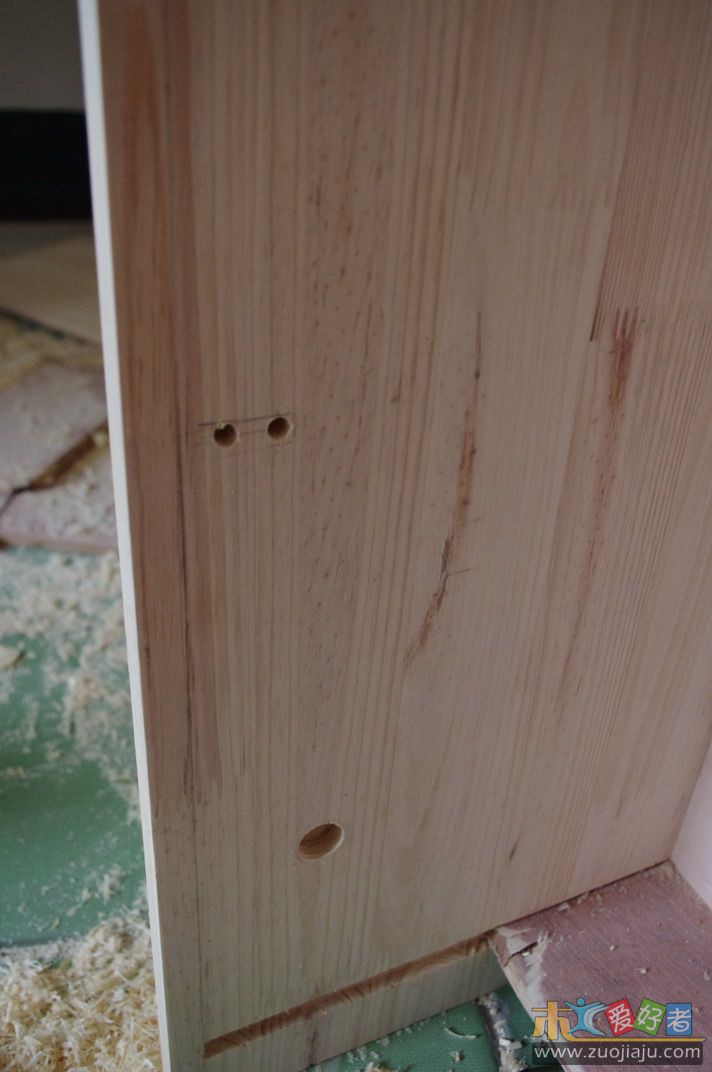

安装鞋架固定器（用于防止鞋架转动角度过度倾斜）和活动器（用于固定鞋架和使鞋架可以来回转动）

liac · 发表于 2010-5-20 00:41:06

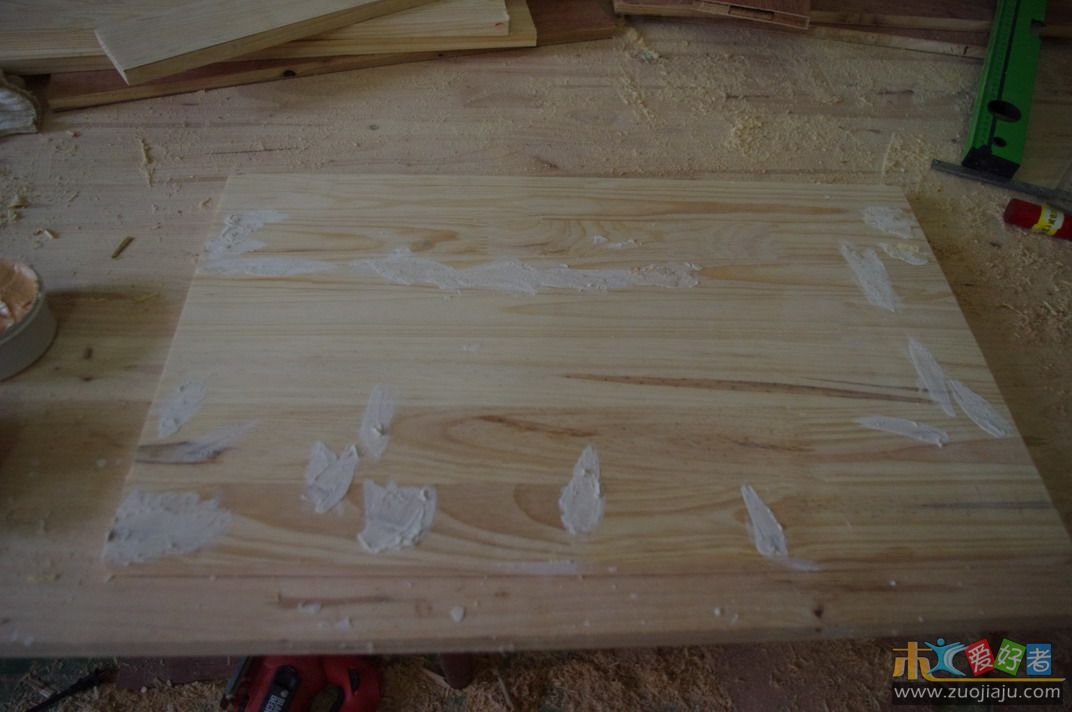

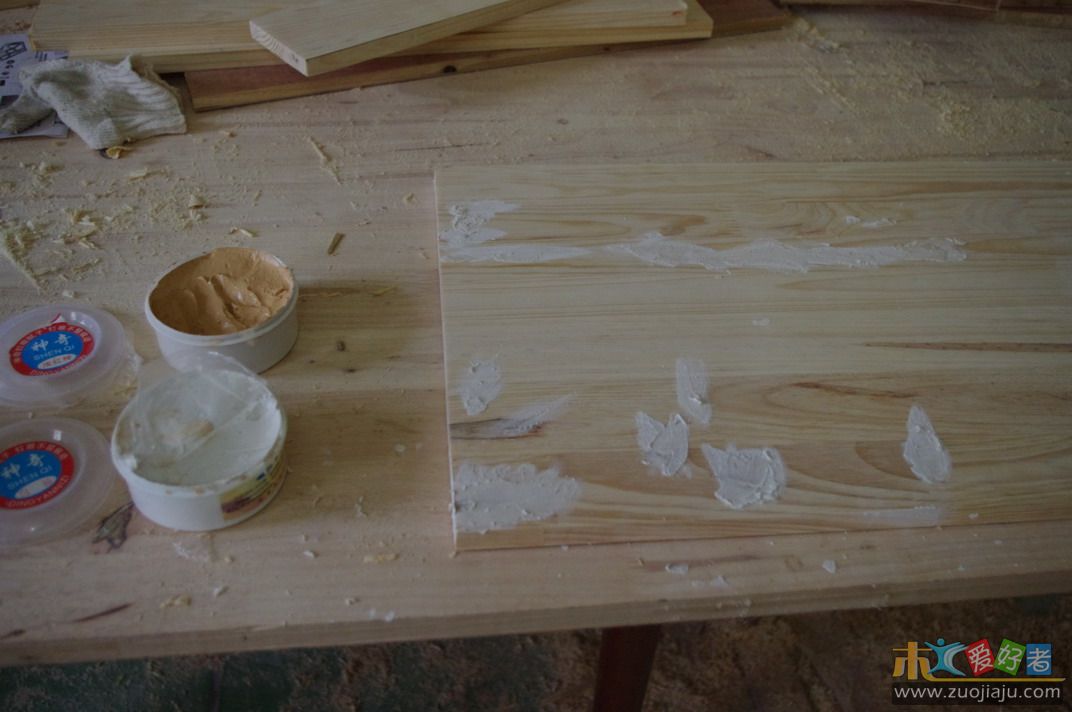

鞋架面板用钉眼腻子补眼（板材本身有些缺陷，比如结、指节部分的小眼）

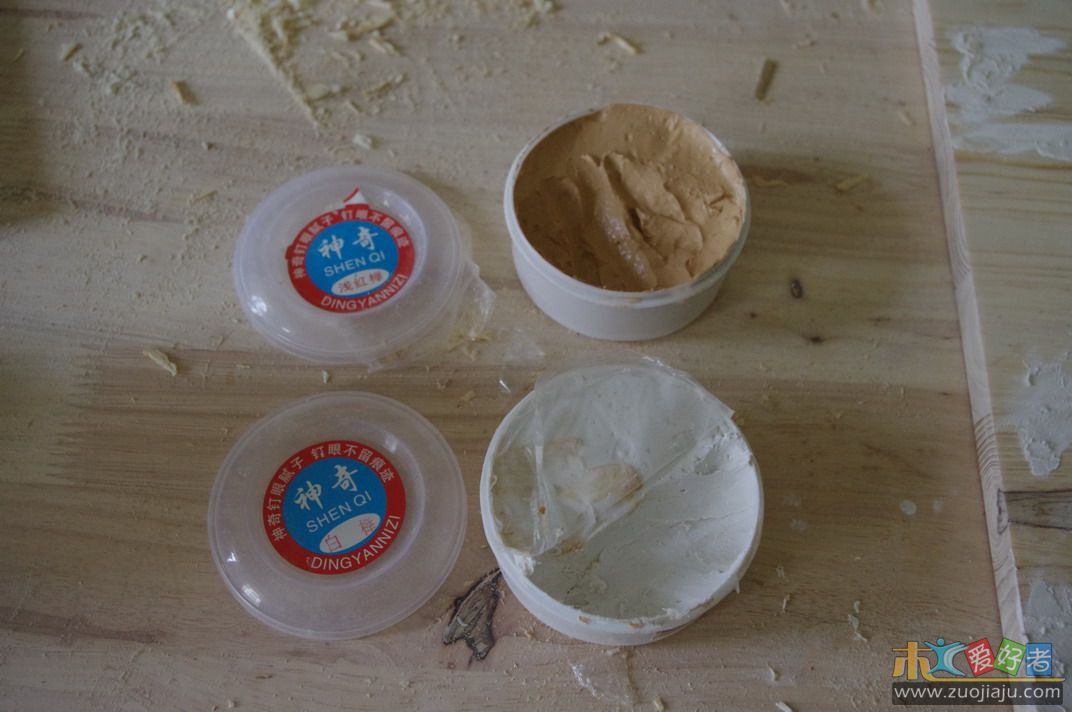

神奇钉眼腻子

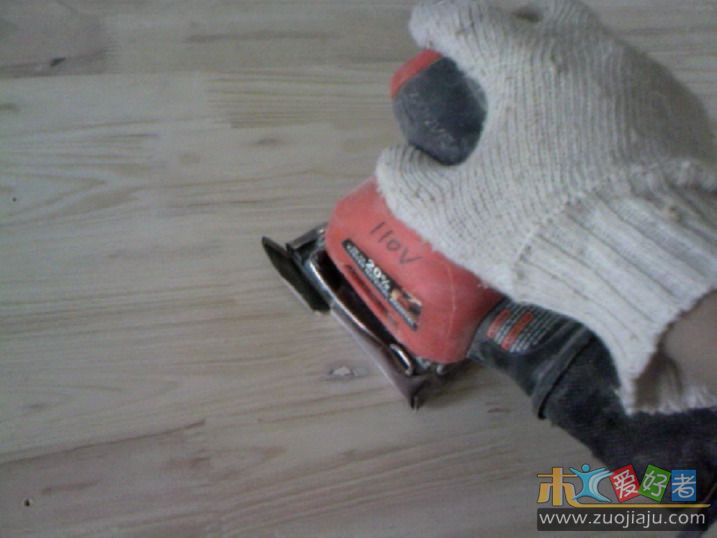

打磨

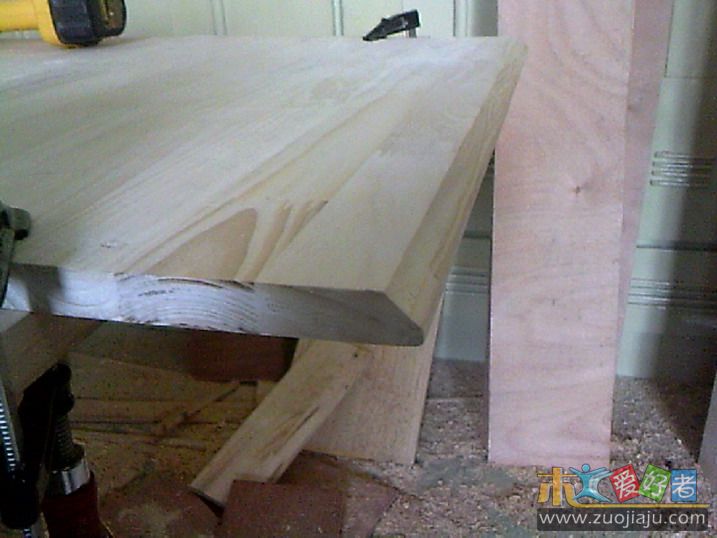

用45度的修边刀把面板上下修成45度斜边，目的是不让上下两块面板在开合时碰到。

睡觉了，LD发威了，再不睡要拔网线了。明天继续。

liac · 发表于 2010-5-21 22:44:49

夏天来了，大夏天的干活累啊，热得要命，又不能开风扇{:1_220:}，又忙活了一天，鞋柜终于成型了，下面上图回报工作。
昨天正为鞋架活动器的问题郁闷，因为活动器的直径是19mm，而我的开孔器直径是20mm，开出来的孔大一些，活动器装上去后不稳定，今天突然灵光一现，想起接水管或者水龙头的时候用生料带来缠绕，这个方法可以用在这里哦，由于手里没有生料带，刚好有两卷电工胶布，哈，就是它了。于是用电工胶布缠在活动器上，然后装到开好的孔里，如果感觉松可以继续缠，如果太大装不进去可以去掉一些，哈哈，装好以后那个稳妥啊。

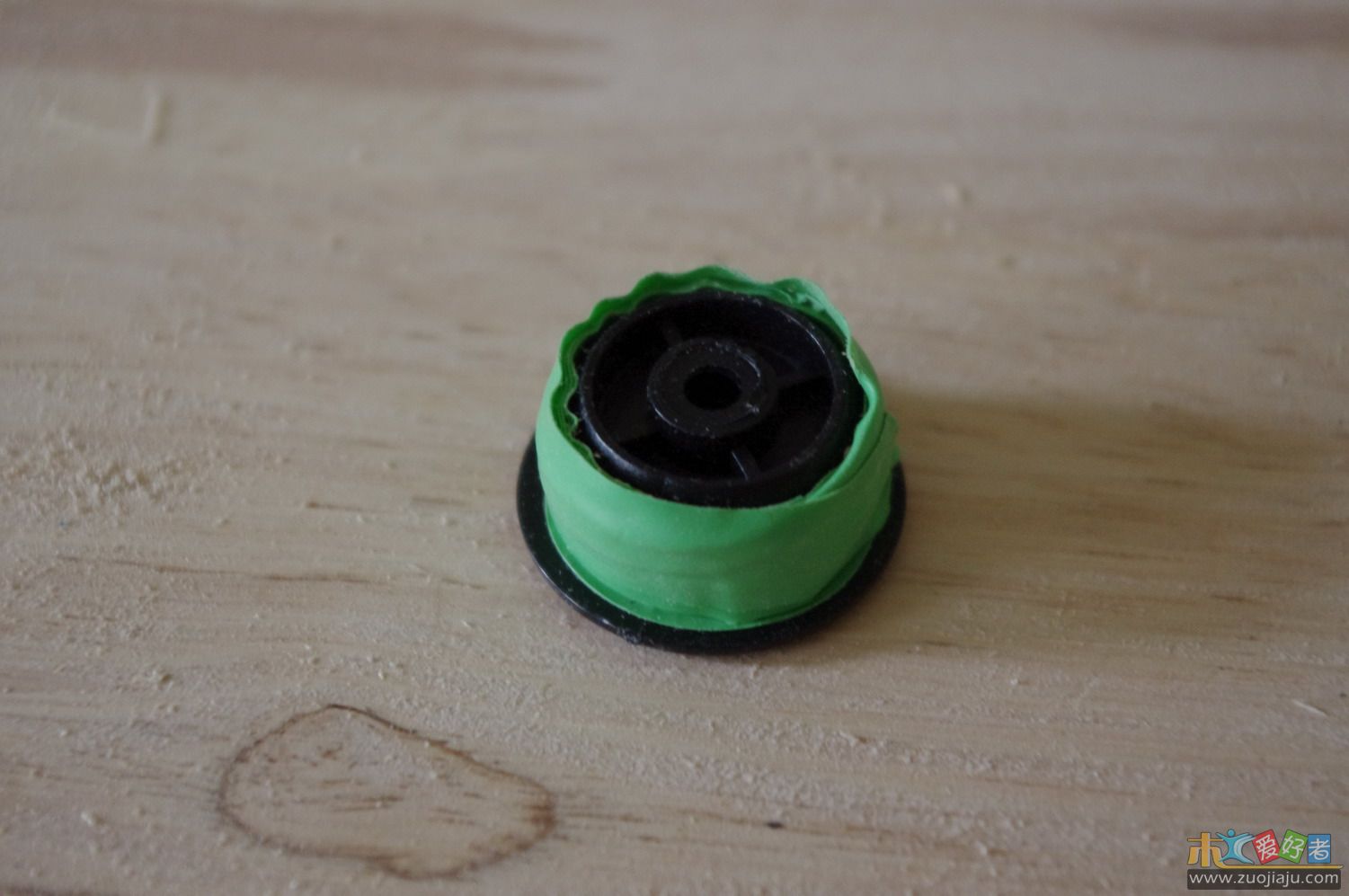

缠了电工胶布的鞋架活动器

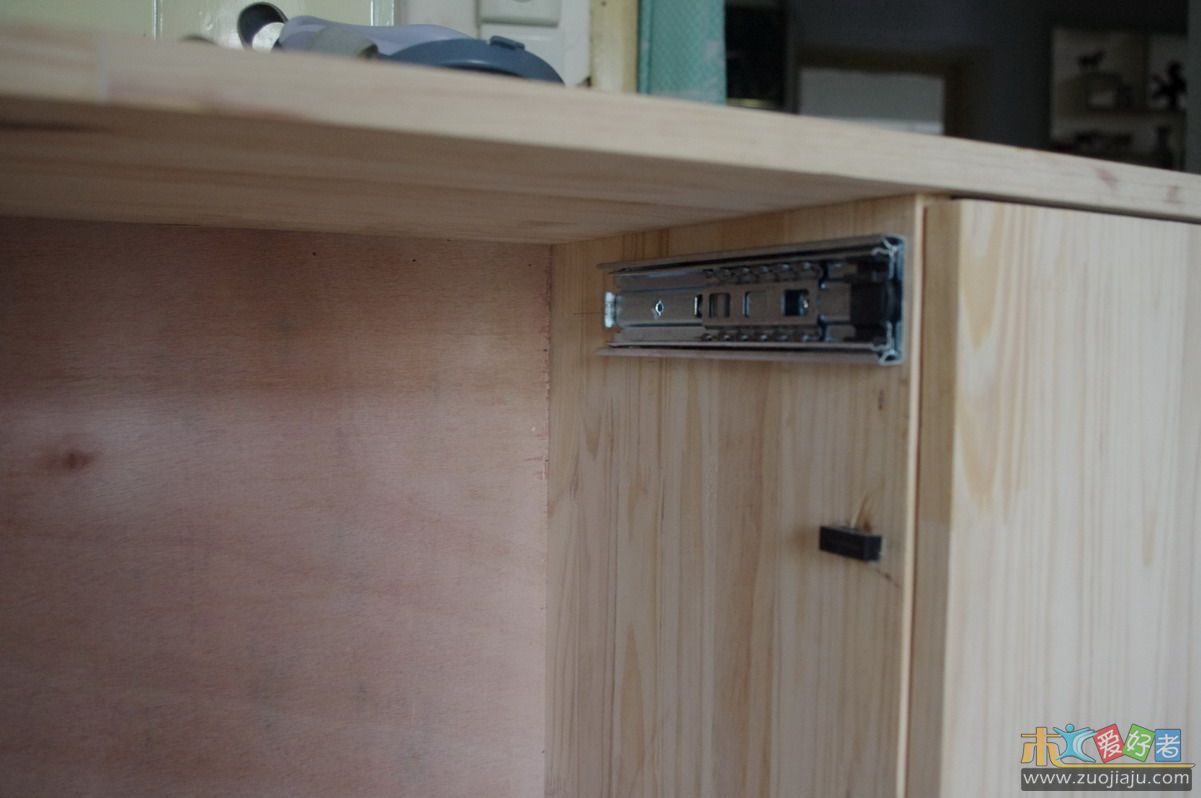

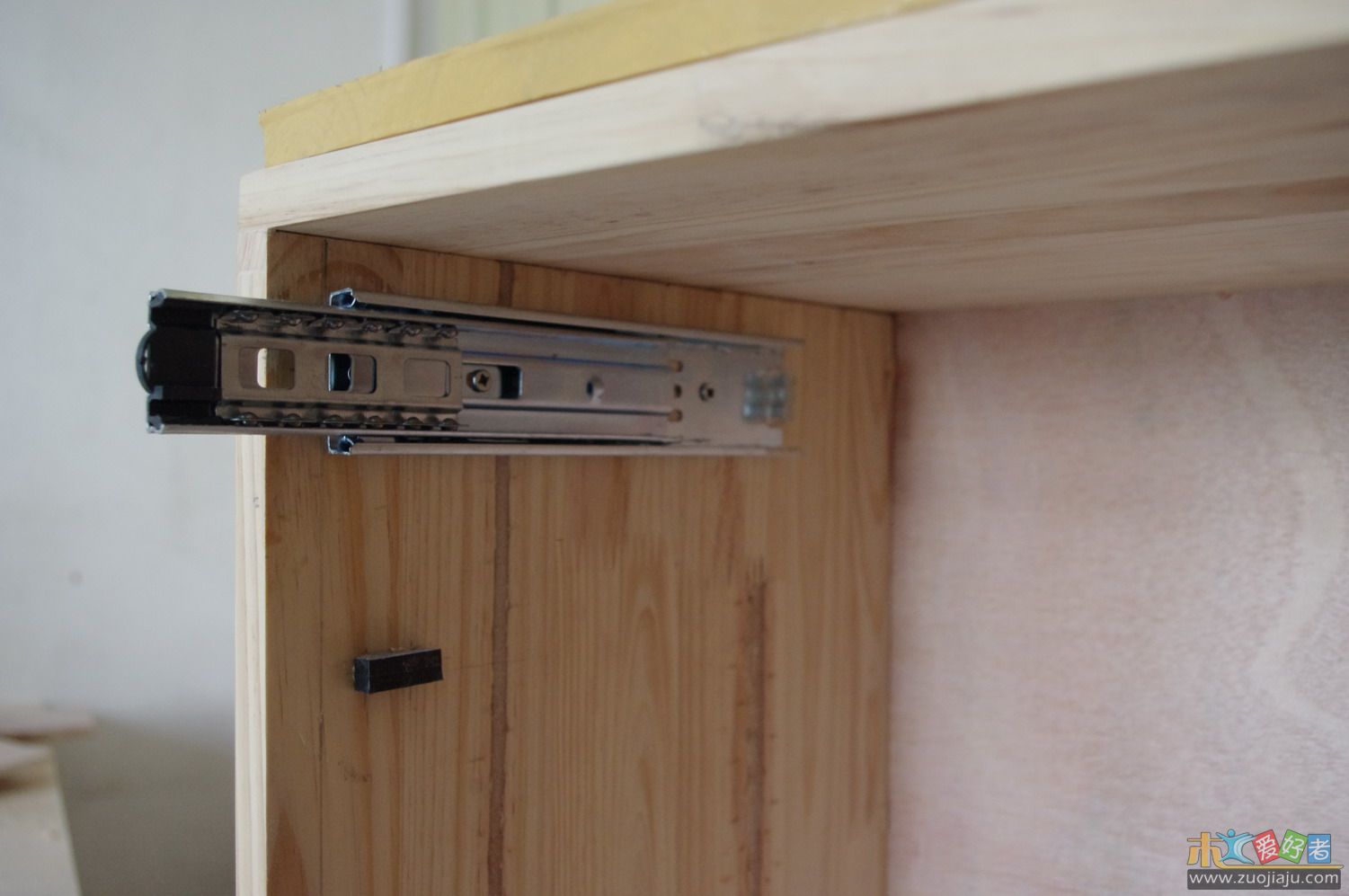

安装抽屉支架，三节滚珠静音式的，7元一副，感觉不错，装这个要注意的问题就是水平要找好

上抽屉

今天估计是热昏头了，居然把预留的抽屉面板给裁断了，我哭。只好接起来用了，所以..... 抽屉面板中间是接头，我用了些钉眼腻子补，还没打磨，呵呵。

liac · 发表于 2010-5-21 23:12:48

本帖最后由 liac 于 2010-5-21 23:17 编辑

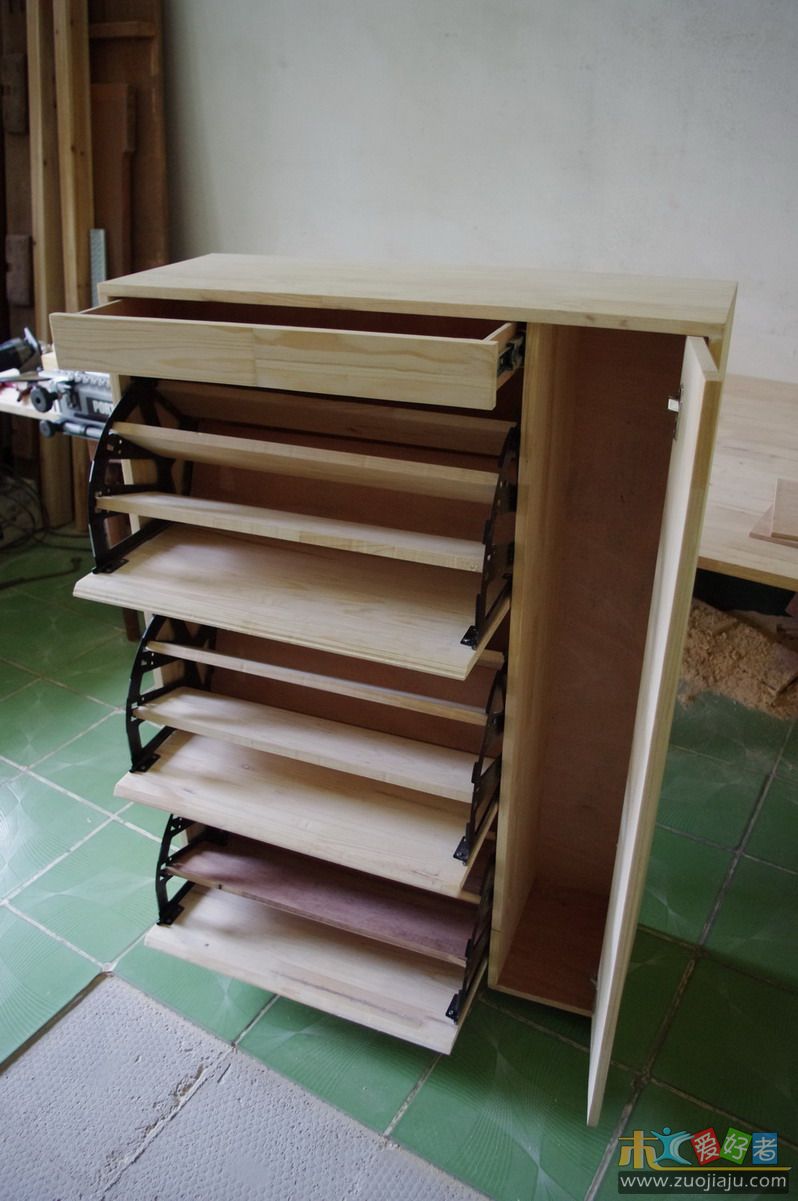

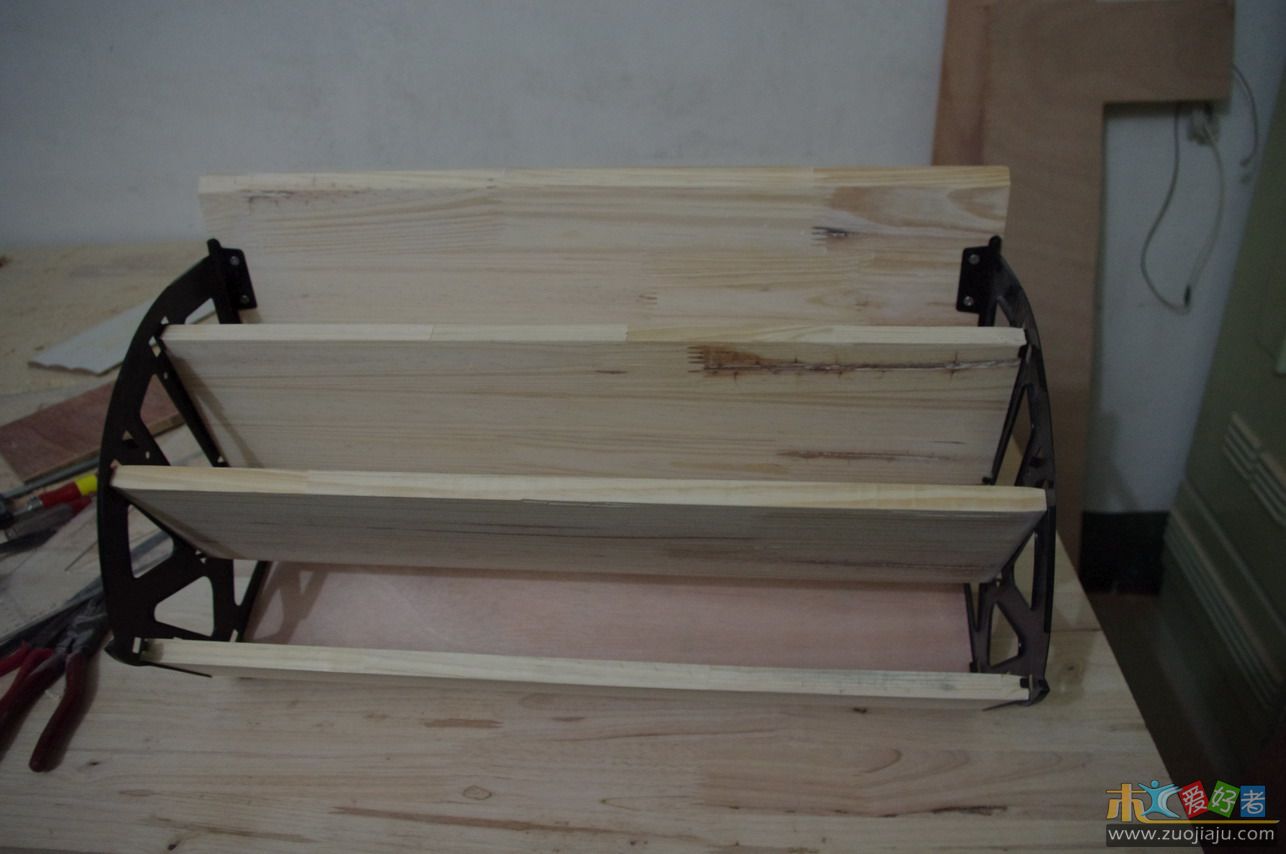

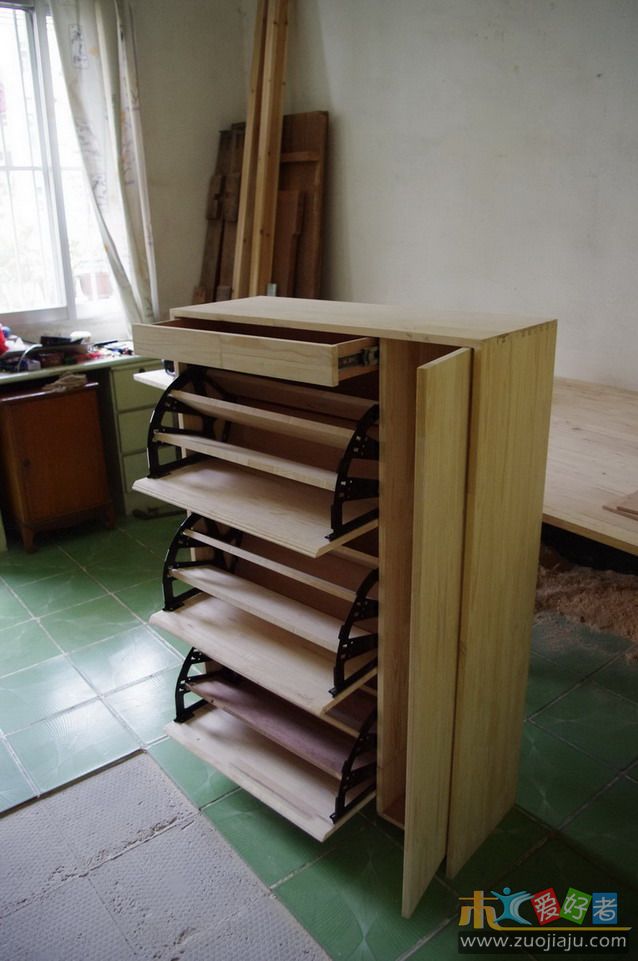

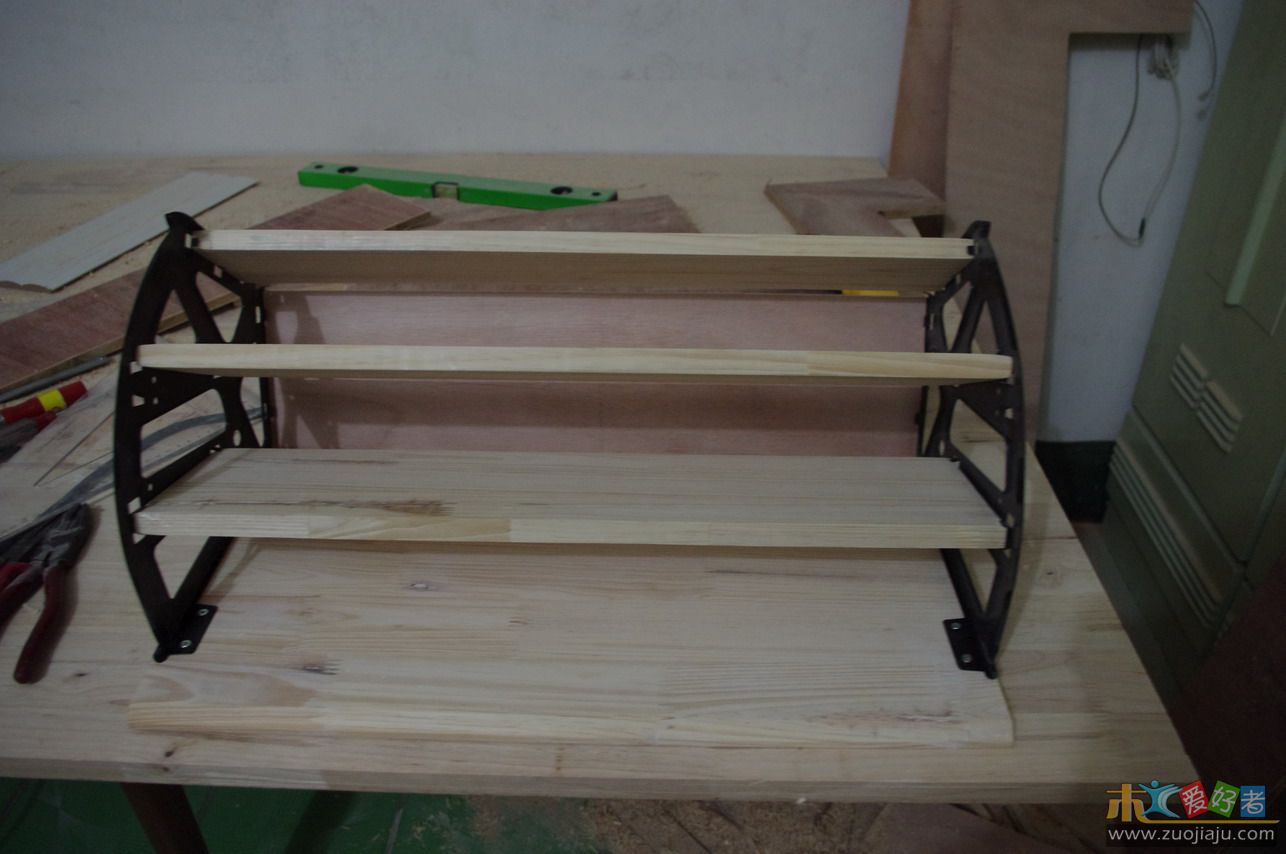

鞋架

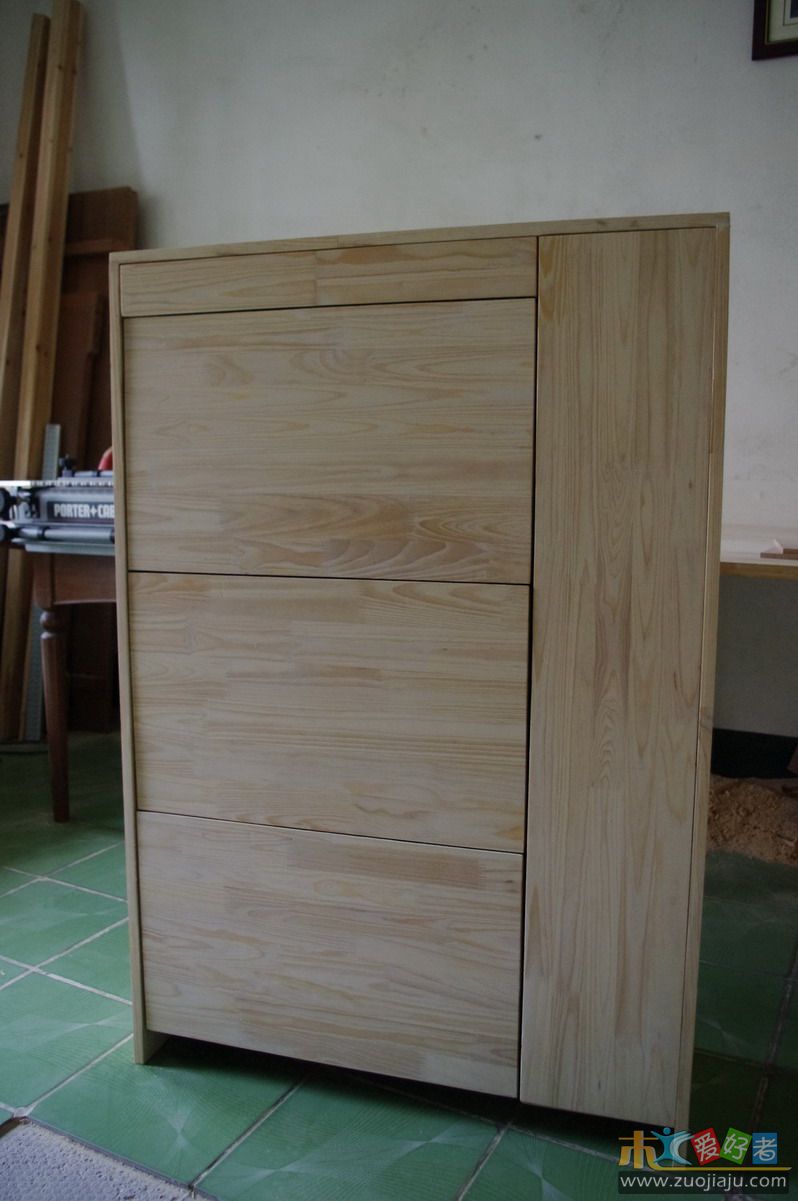

打磨完工，明天上木蜡油

lanlantongtong · 发表于 2010-5-21 23:36:58

好像粗糙了一点
