废物利用 自制2x72带砂机

rogerxue

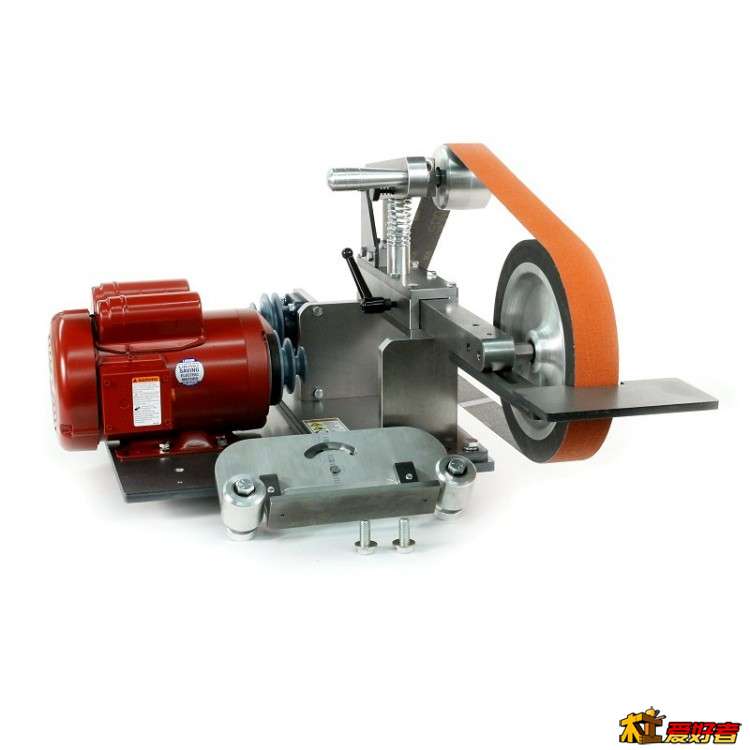

在我所有的机器里面，重复率最高的就是打磨的机器，打磨木头和金属大大小小加起来有5-6台机器，总想找台机器来替代它们。最近2x72的带砂机非常流行，使用正确的打磨带，这机器几乎可以打磨任何材料。其中KMG的grinder算是比较有代表性的http://www.beaumontmetalworks.com/shop/  不过问题是这机器配置到我满意的配置，价格基本要到3000刀以上了。其实这机器的结构非常简单，完全可好自己做。

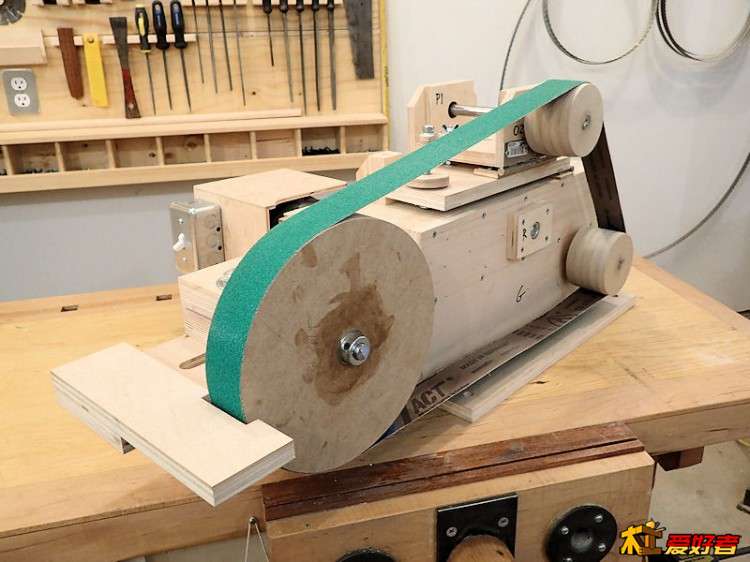

John Heisz 用木头做过一个带砂机，看起来也不错。这里是图纸连接http://www.ibuildit.ca/Sales/sales-12.html



经过仔细研究，我决定用金属来做这个带砂机，到不是因为木头的不够结实，因为最近在研究焊接，刚好可以挑战一下。

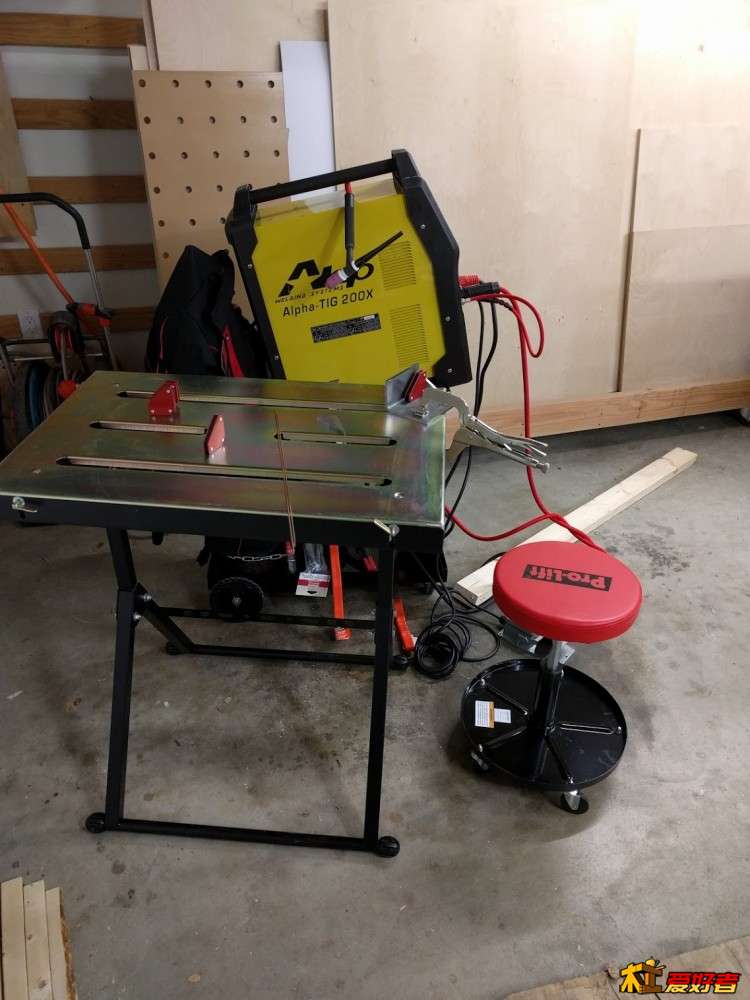

TIG（钨极氩护焊）上手并不是特别容易，买来TIG焊机后，狂练了很久。虽然结果还是不令人满意，但是至少看到了进步。


虽然机器的框架是金属做的，但是轮子我打算用木头做。

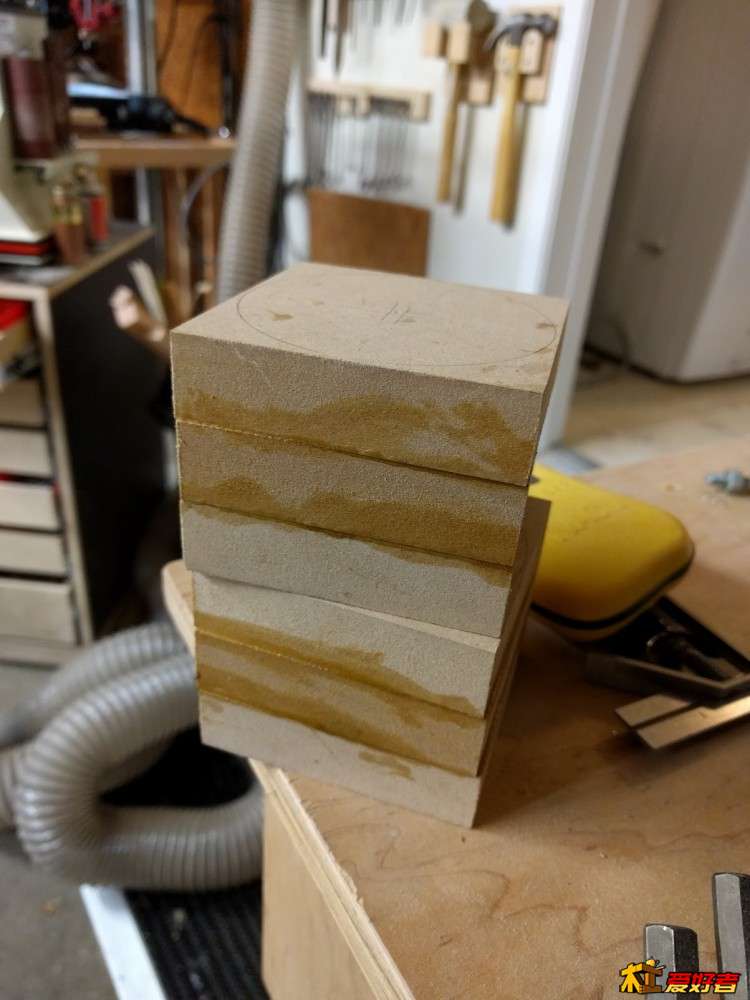

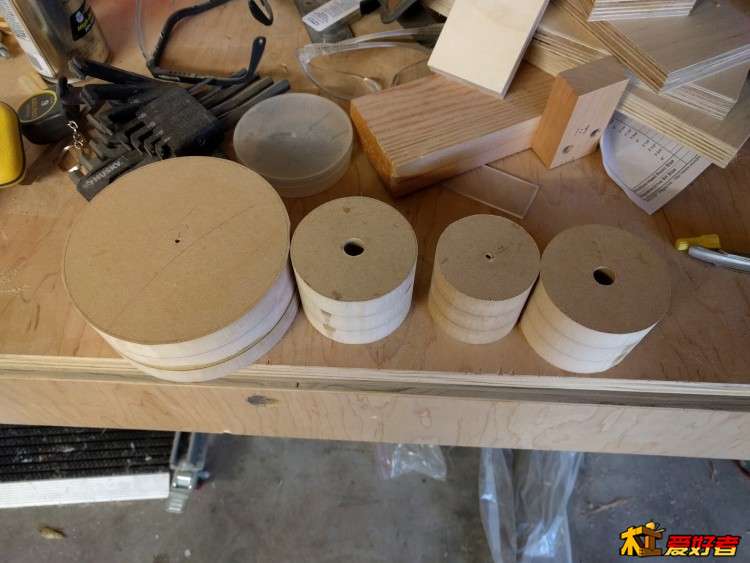

3片粘在一起厚度刚好

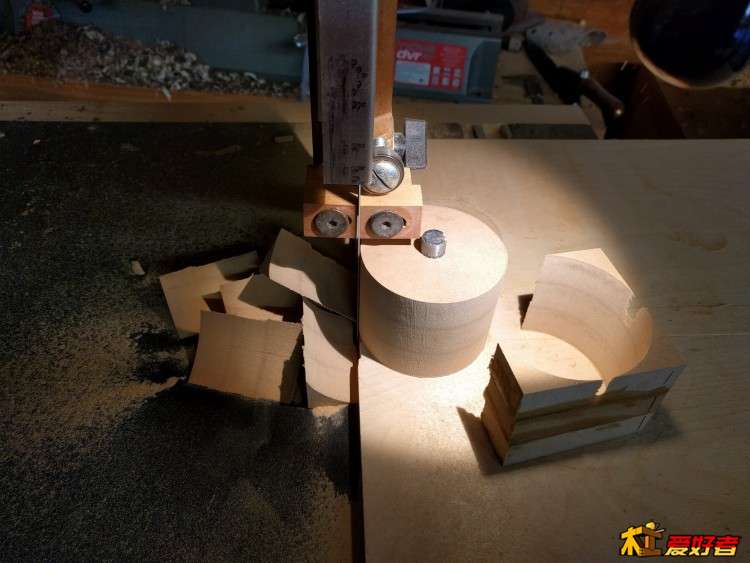

带锯大致切出圆形

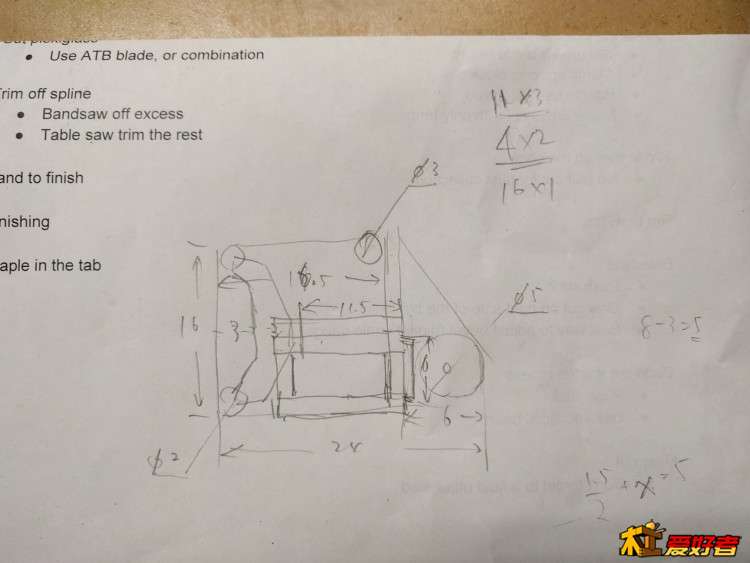

在桌面上先熬一下造型。然后画出高科技图纸。


然后假组一下

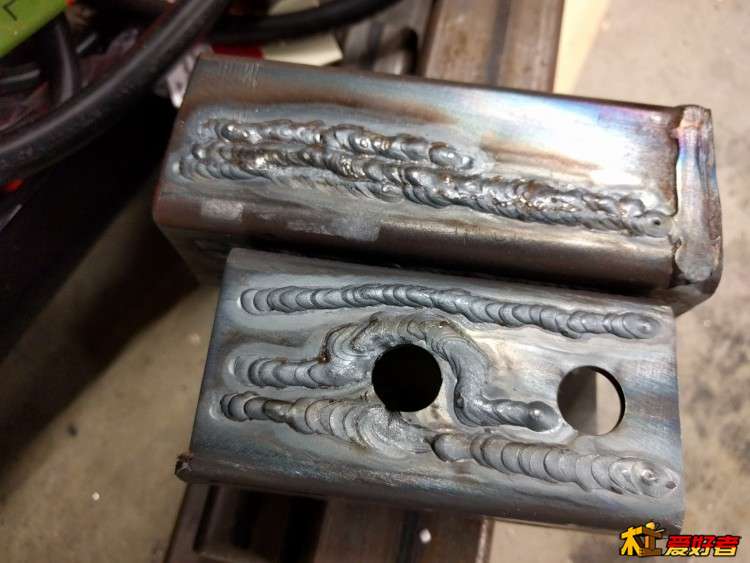

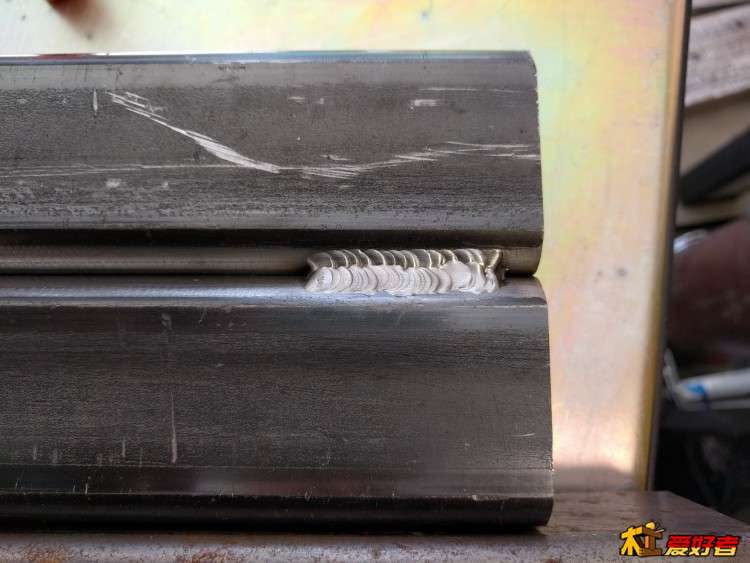

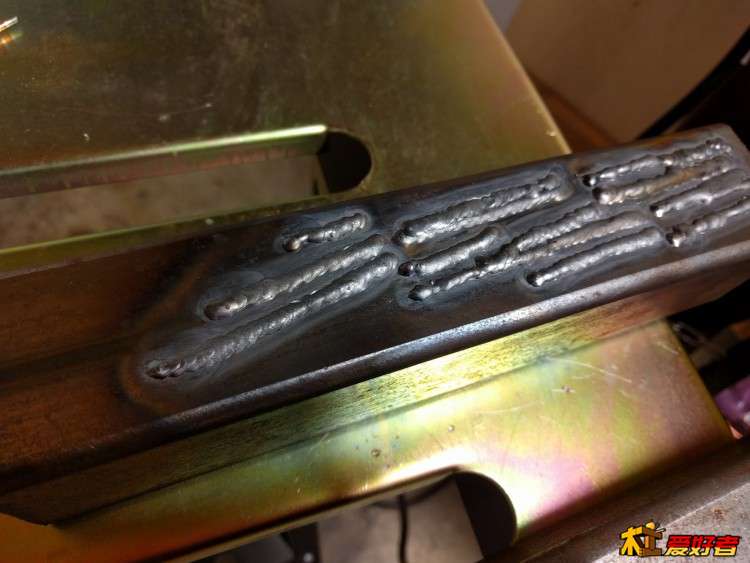

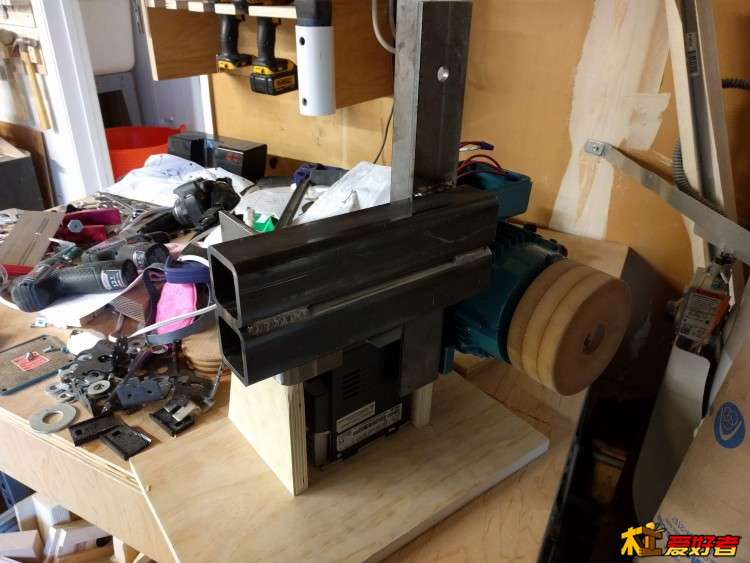

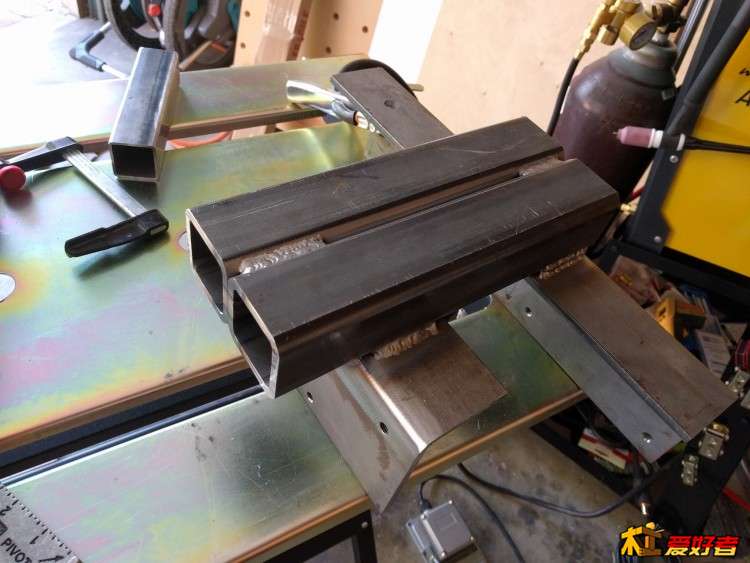

主轴是由两条1/4厚的2寸见方的钢管做的。这种焊接对于TIG来说太厚了，一次性的焊接很难保证质量。这里我用了3遍焊接达到厚度。

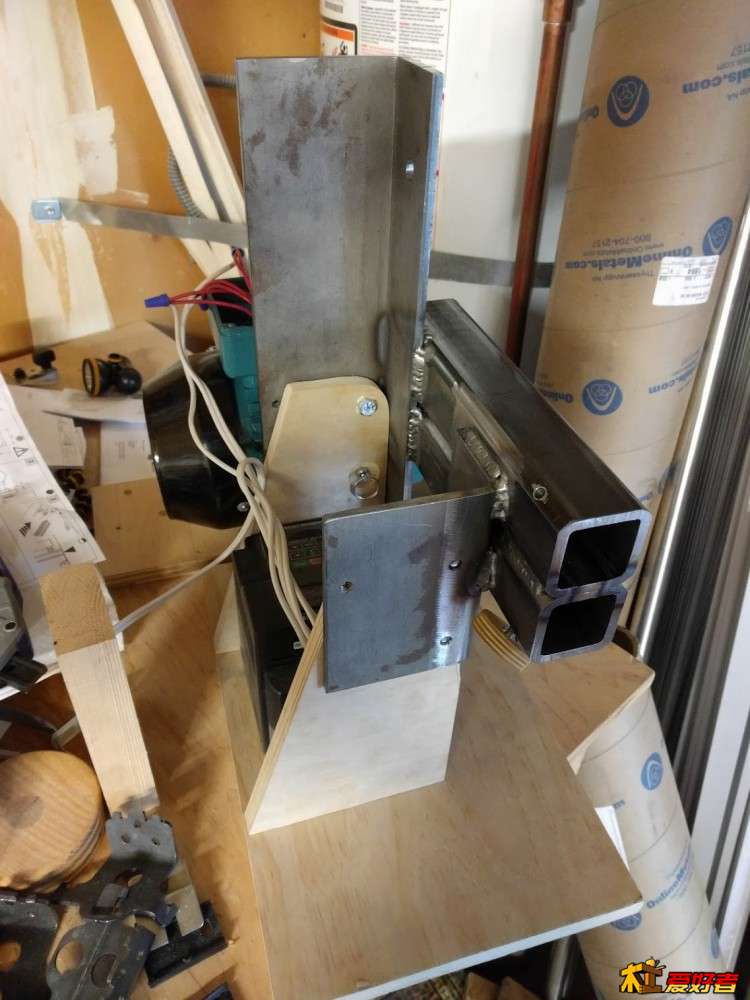

我希望我的机器既可以直立使用也可以水平使用，所以我做了一个木质的架子，后面你就可以看到怎么倾斜了。

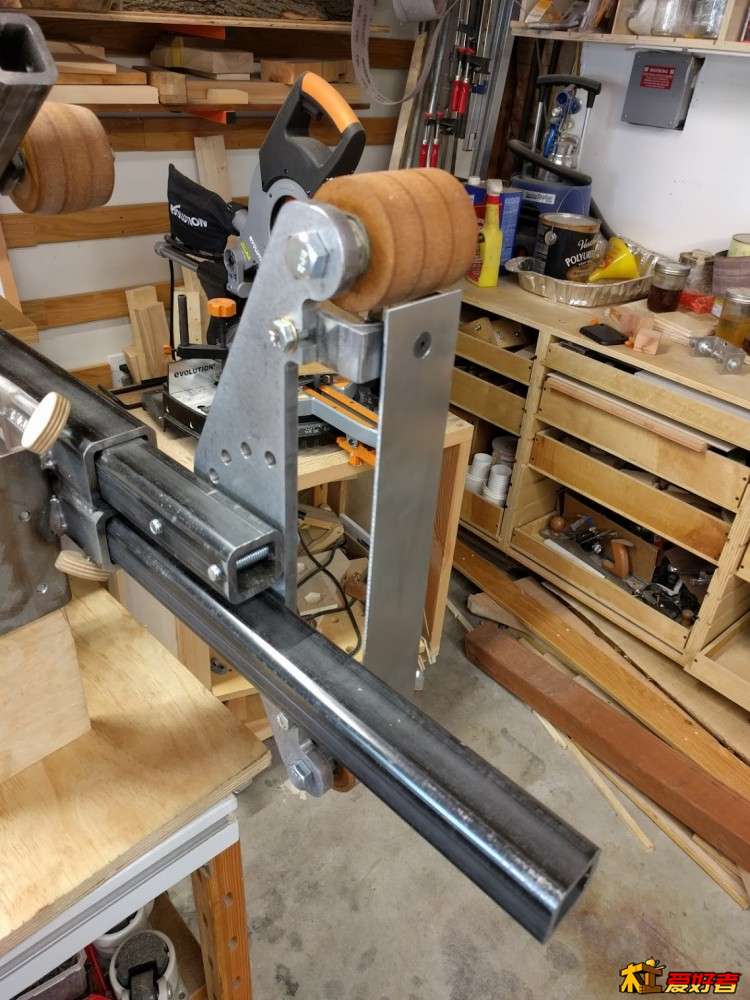

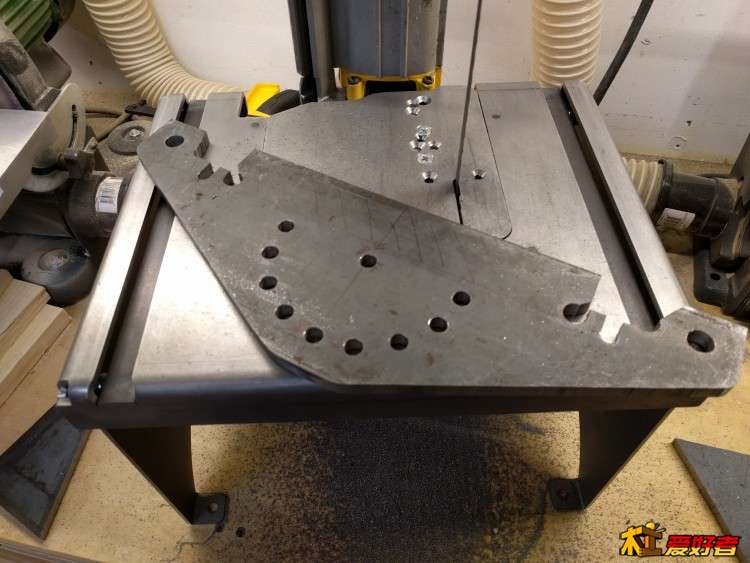

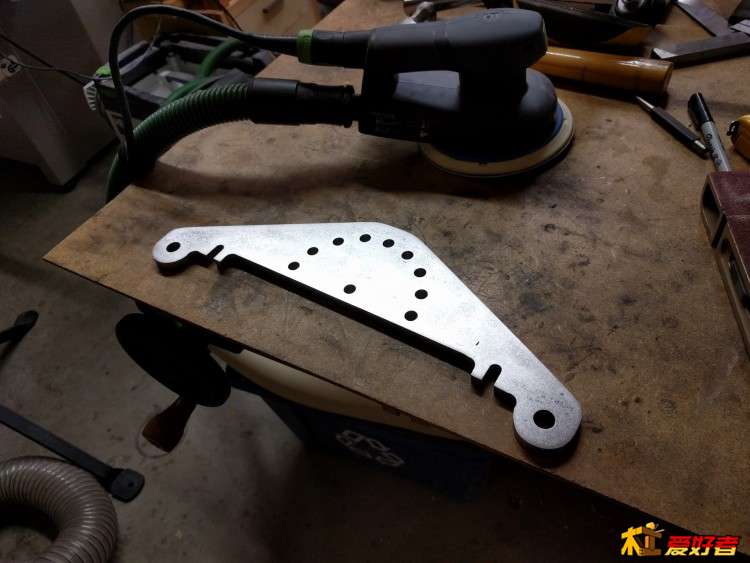

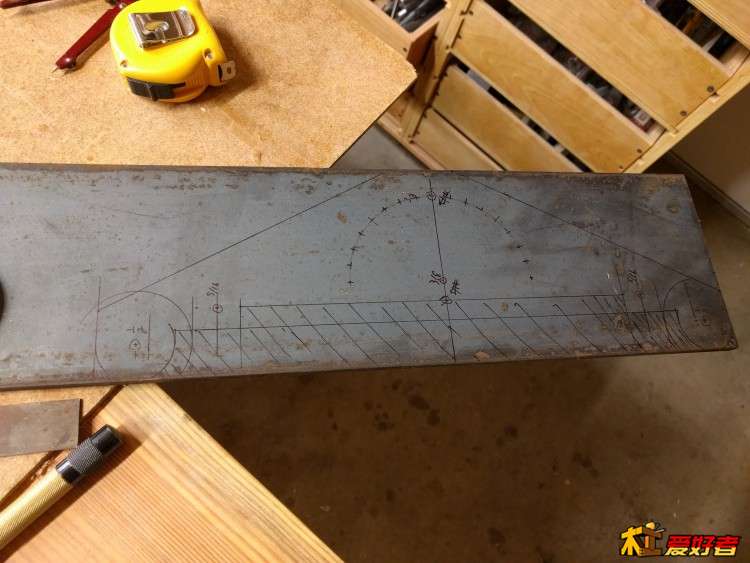

接下来的是轮架：我手头只有这块锈锈的3/8钢板。画出形状后钻孔，然后用金属带锯切出。最后经过打磨后，还是非常光亮的。我用ROS打磨机打磨后，金属表面有一种磨砂的效果，我很喜欢。

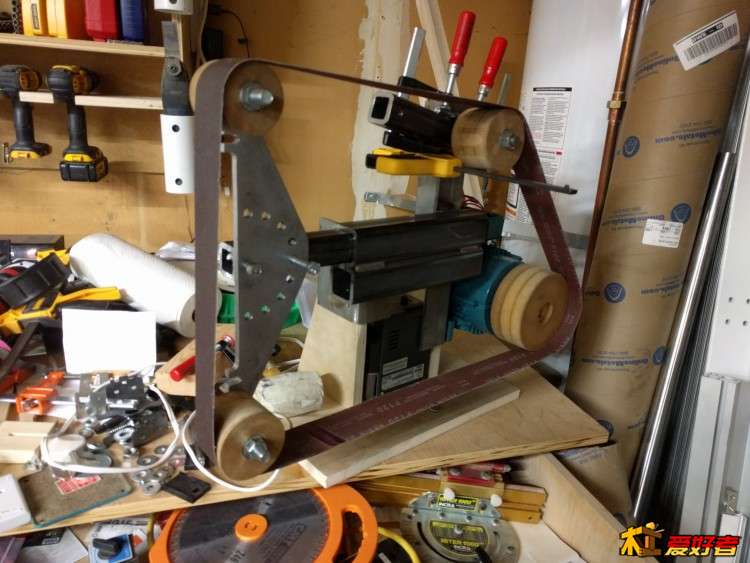

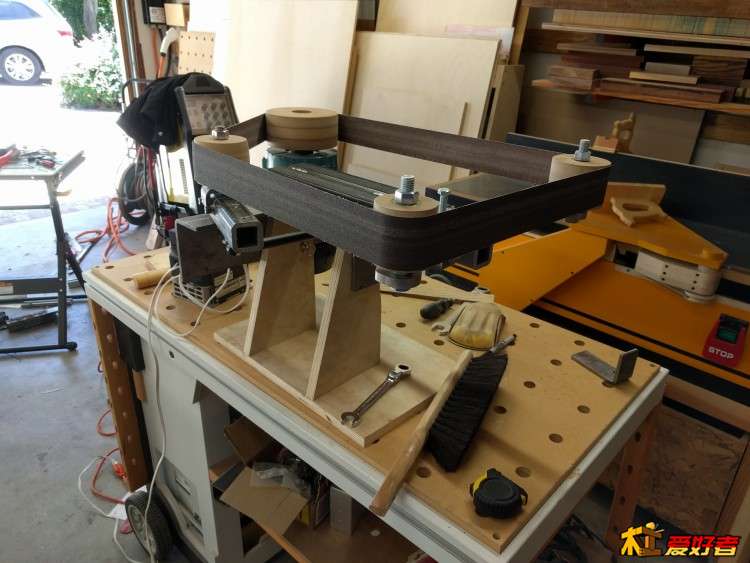

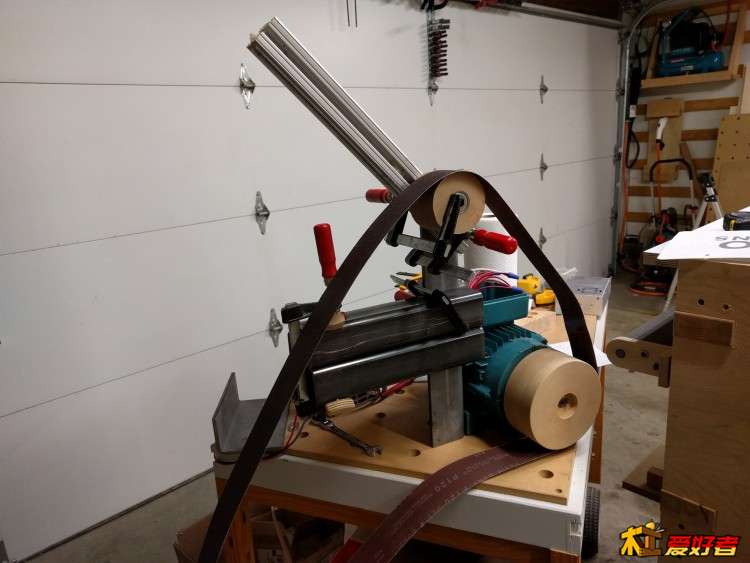

假组一下，顺便试验一下皮带的长短。

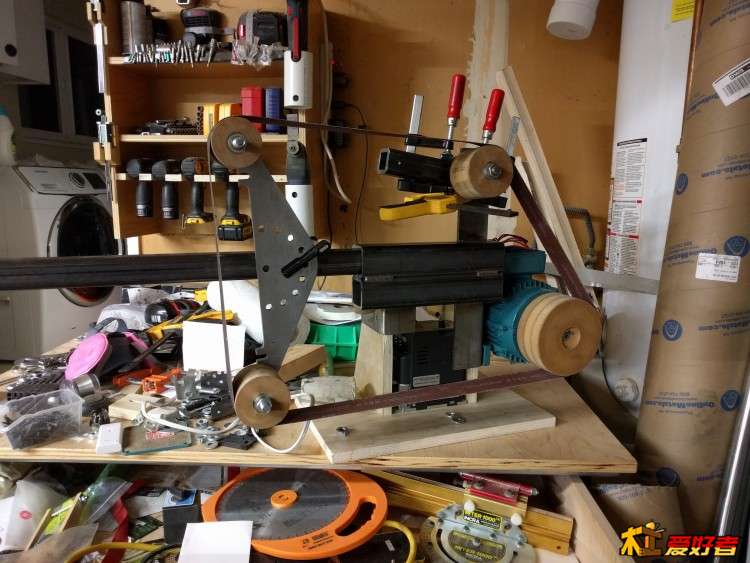

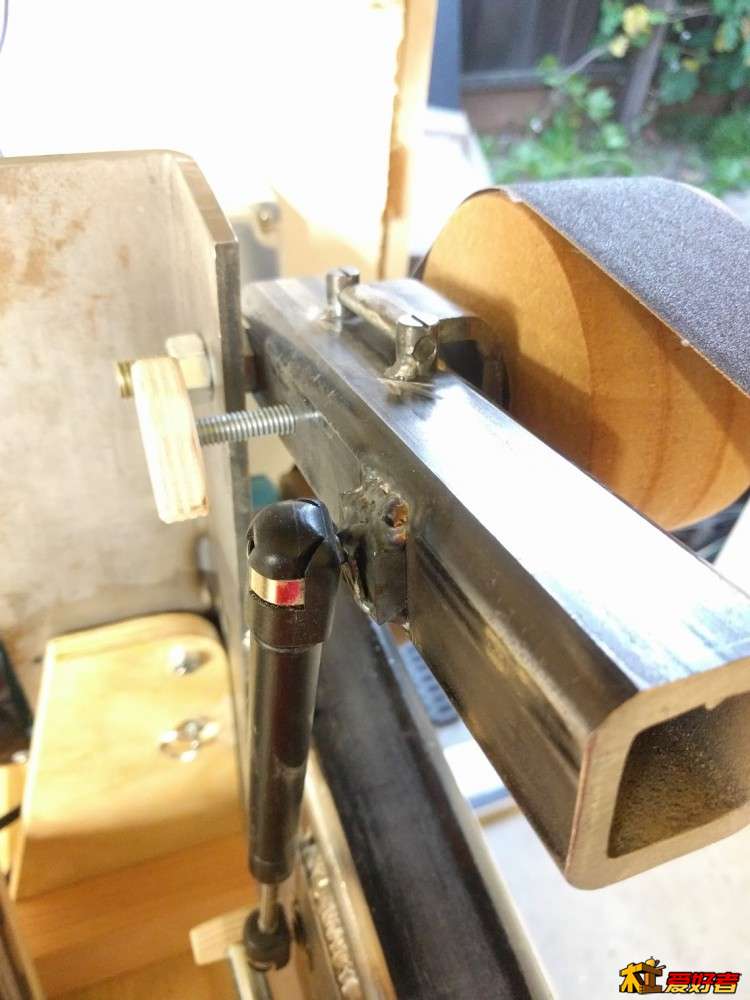

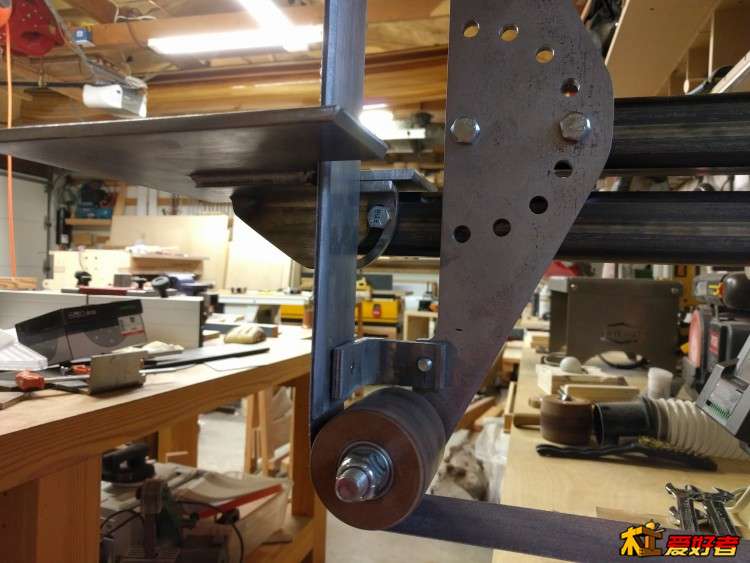

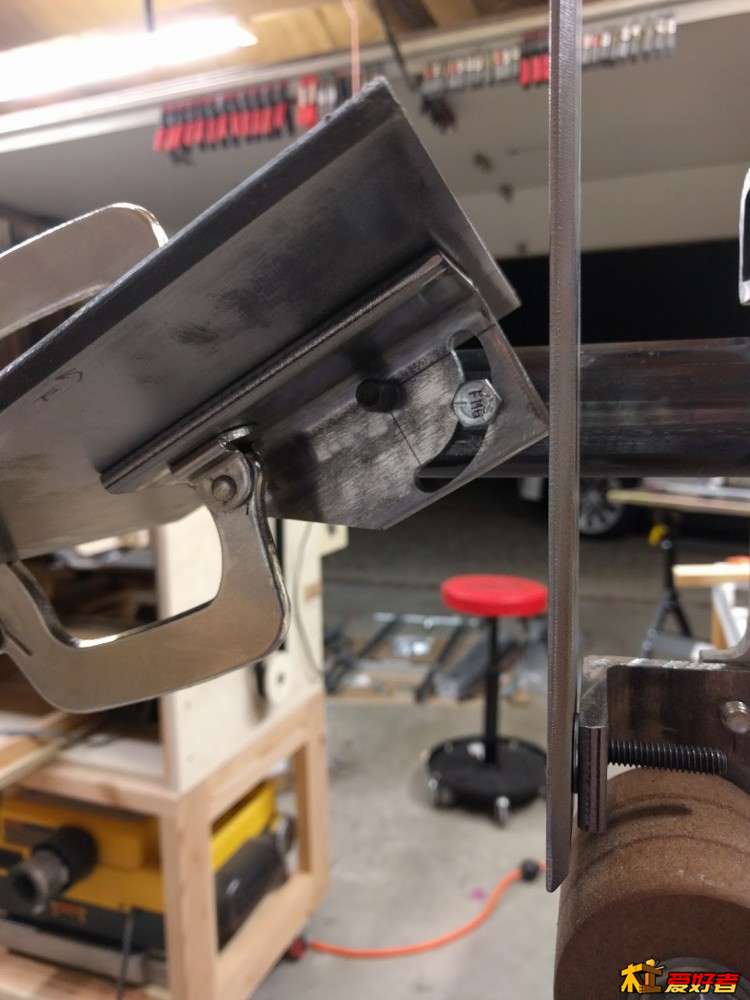

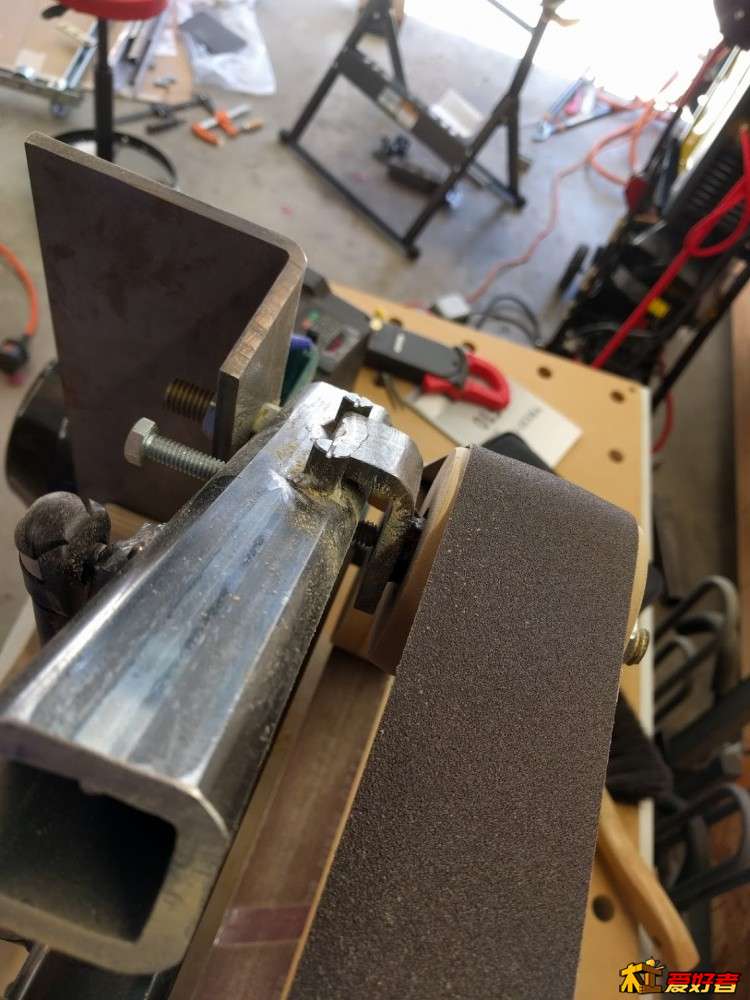

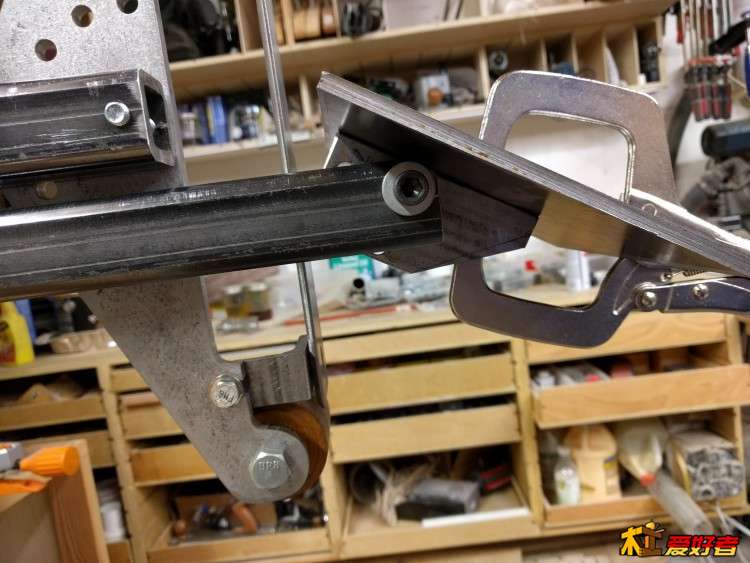

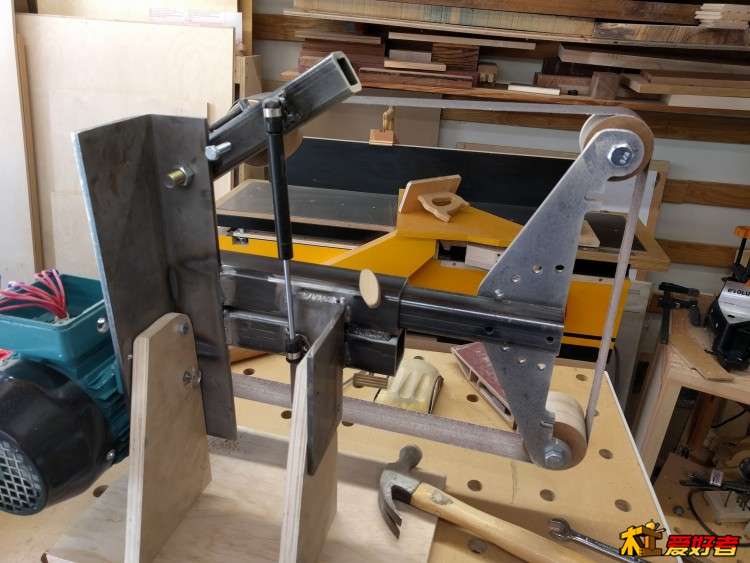

然后安装了皮带调节轮和松紧装置。张紧是一根空气弹簧杆。皮带调节轮是一块活页焊接到框架上，背面用一个螺丝来定住。这样就可以调节皮带位置了。装上轮子后，车圆。



这里是我把机器调节到水平的位置，只需要一个螺栓就可以。


然后我安装了背板

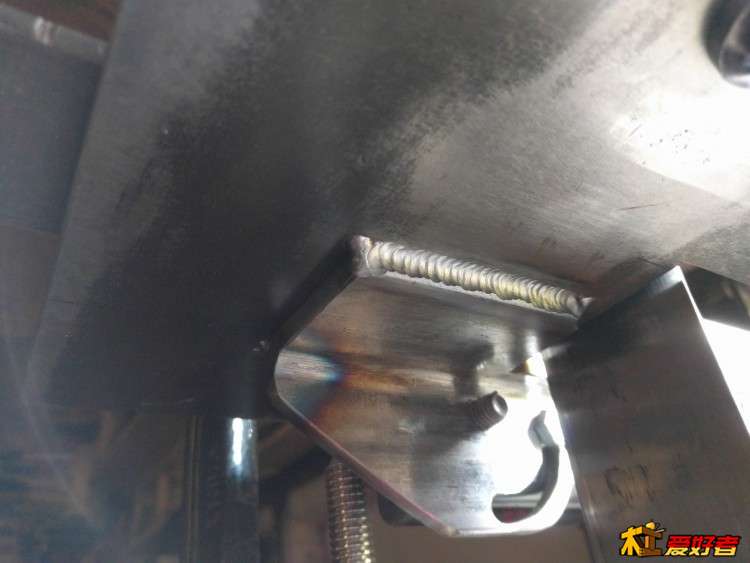

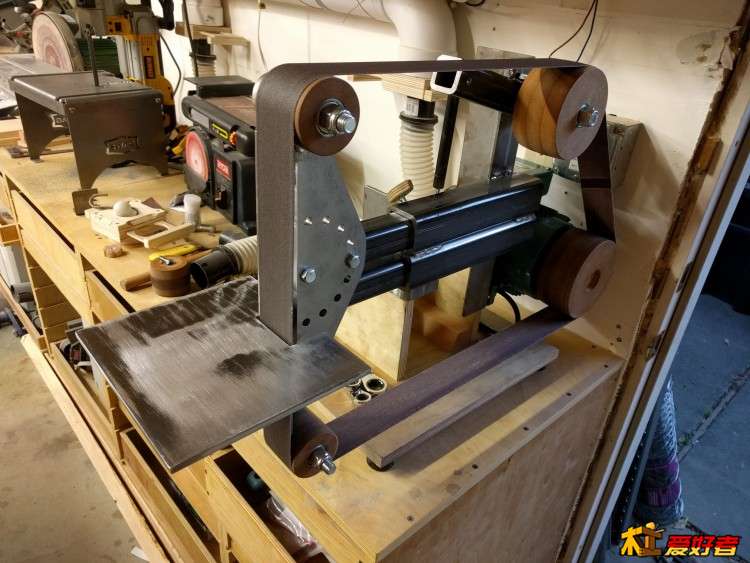

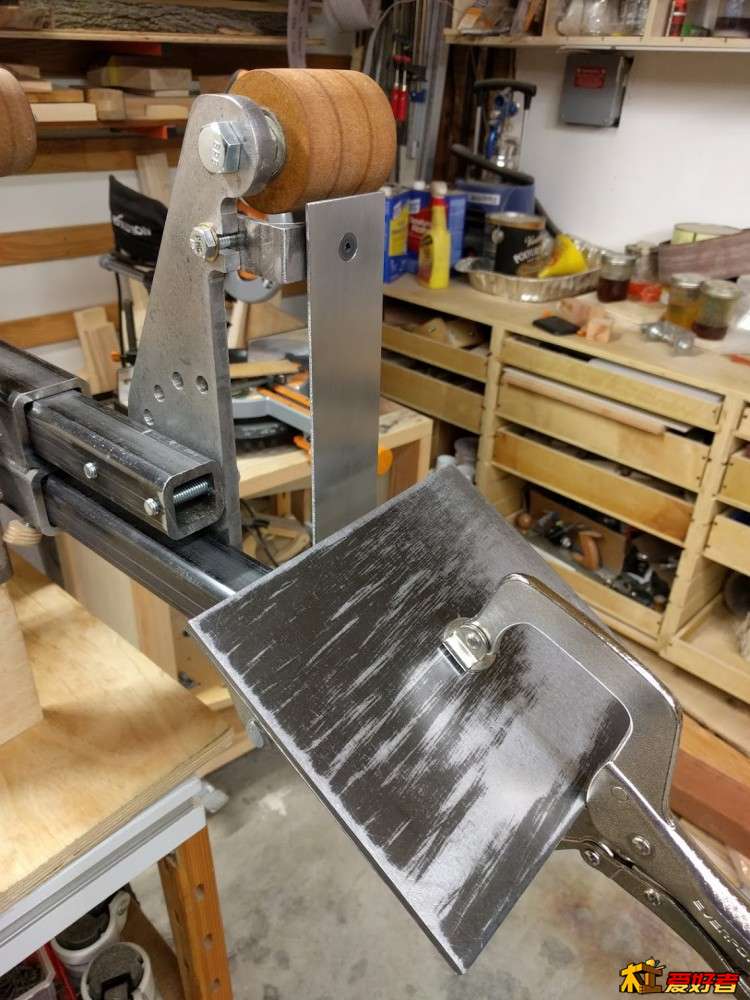

接下来是可以调节的台面，角钢上的槽是手工锉的。


然后焊接上

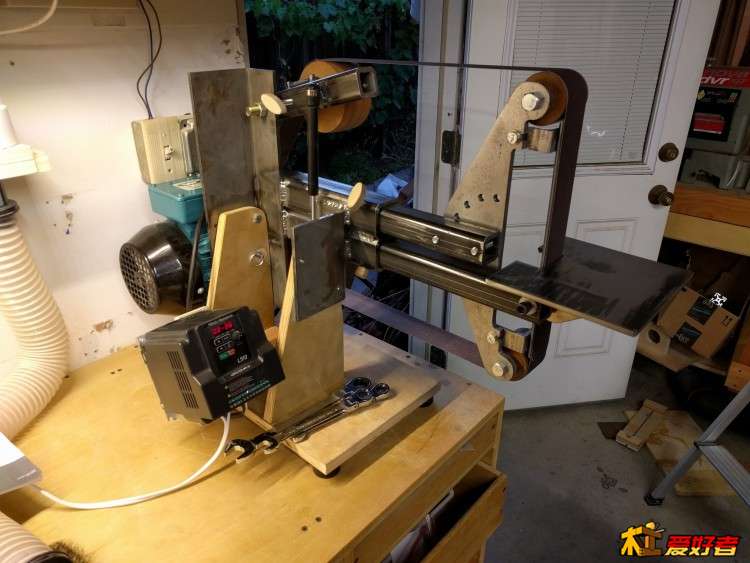

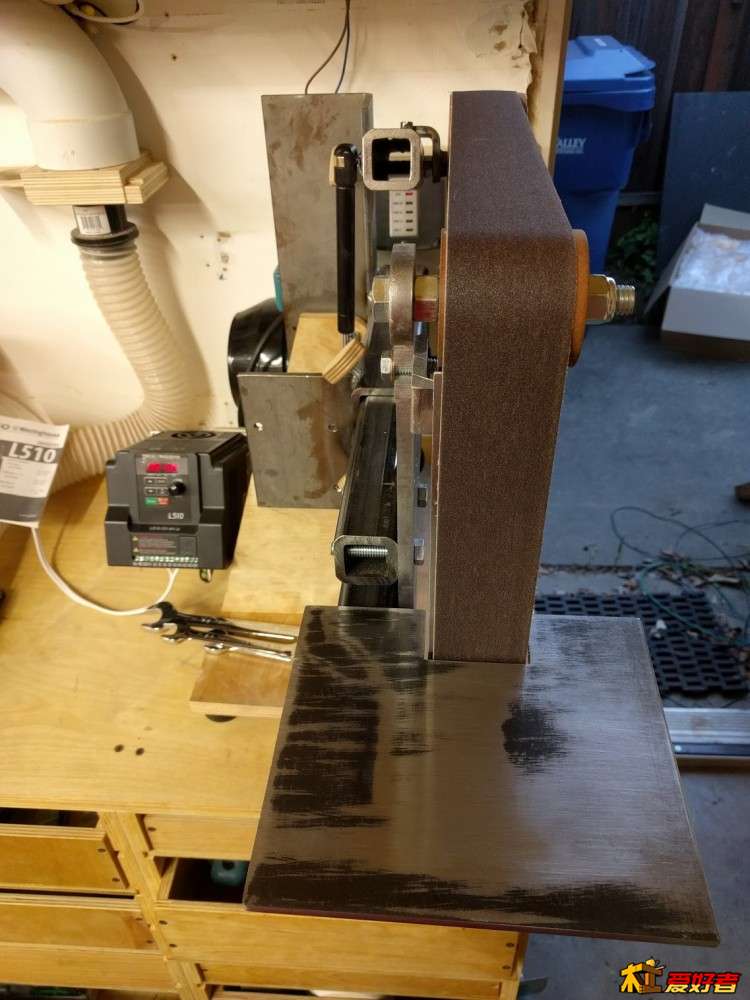

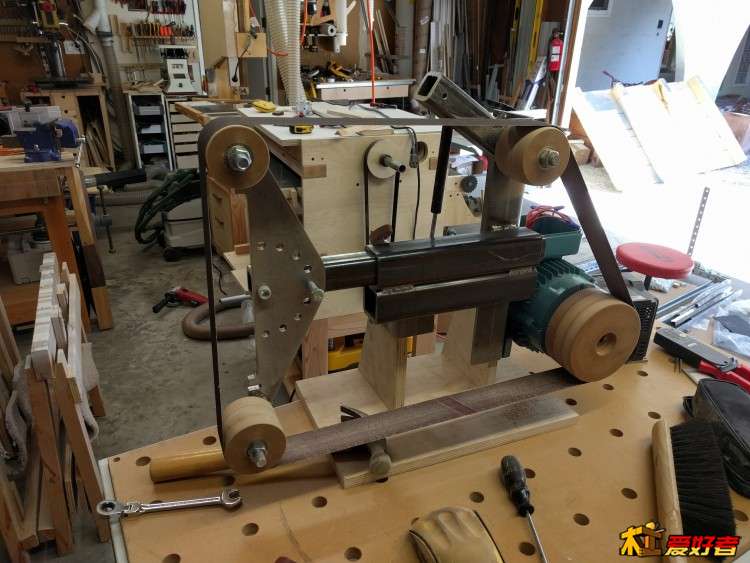

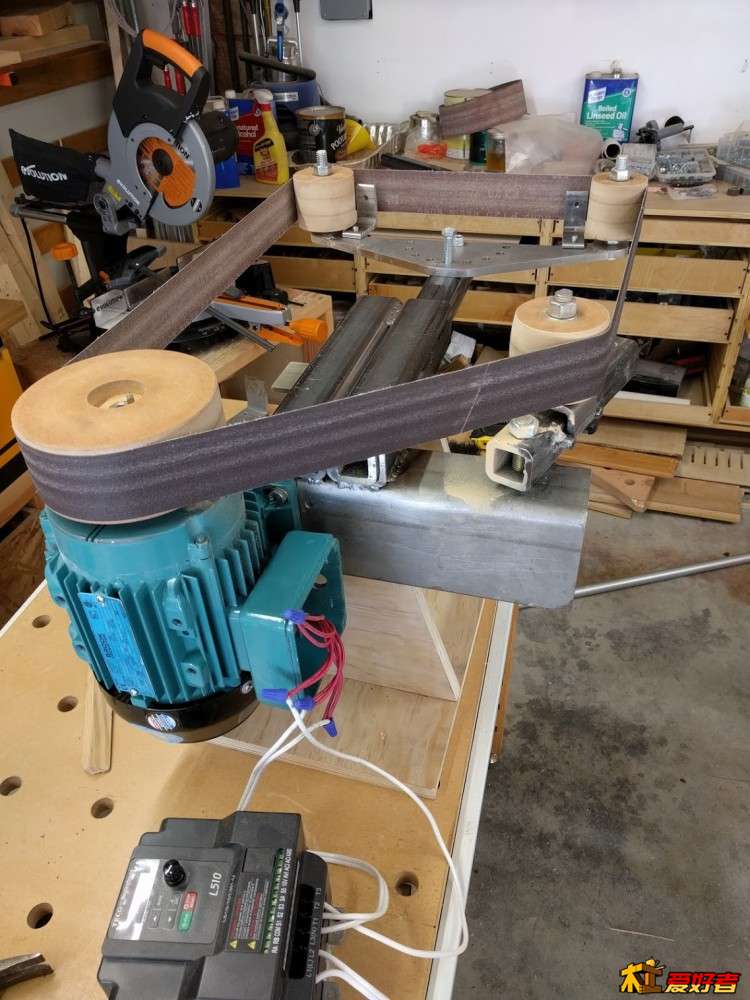

全部完工。我使用了500瓦的调速马达，最高速度可以达到5000SFM（surface feet per minute）。换皮带只需要2秒，换了合适的皮带，几乎可以打磨任何材料，木头，金属，花岗石 等等。 整个机器非常结实，木轮子磨圆后几乎没有晃动。


最后是给小妞车的蘑菇
