求教：人力板车底盘的制作

laolitongzi · 发表于 2016-6-21 14:00:44

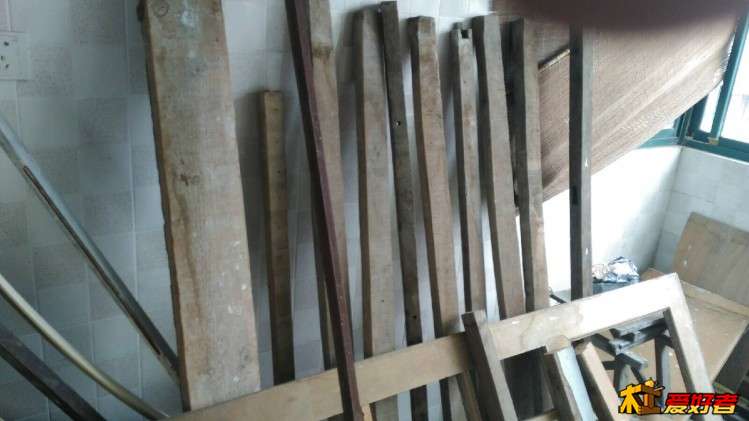

本人要做一辆人力板车底盘，在徒步户外活动时，装上轮子能拖或推着移动。板车底盘要求很坚固，能承载四五百公斤，拟在上面搭一间三四平米的活动房。现请教木友出出点子，板车的底盘如何结构？制作材料就地取材，有若干根150厘米、200厘米、60厘米4*7厘米硬木方料、两根200厘米角钢、一扇实木门。本人买来了1200*10mm马车螺丝、8*120*60蚂蟥钉搭接，不知道是不是可行。谢谢了！

laolitongzi · 发表于 2016-6-21 14:23:07

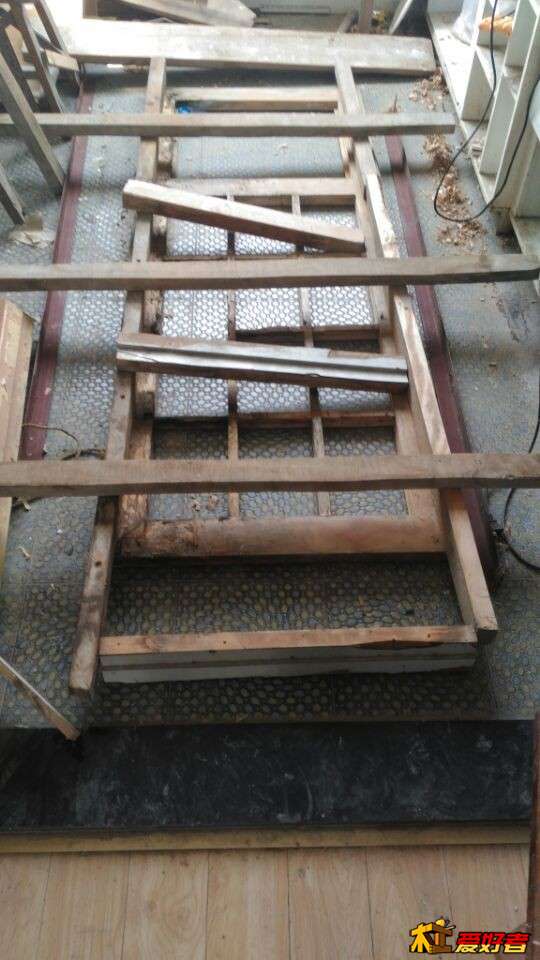

底盘150厘米宽，230厘米长，这样结构是否可以？

ltgg123 · 发表于 2016-6-21 22:43:05

新手来学习

青州爷们 · 发表于 2016-6-22 10:38:58

宽150厘米有点宽，宽了人拉不动。我想做一个像原来的地排车类似就行，

laolitongzi · 发表于 2016-6-22 14:23:39

ltgg123 发表于 2016-6-21 22:437 W$ F. s4 i, J, C) S7 e
新手来学习

共同学习！

laolitongzi · 发表于 2016-6-22 14:40:00

青州爷们发表于 2016-6-22 10:383 W; J, T4 k5 W
宽150厘米有点宽，宽了人拉不动。我想做一个像原来的地排车类似就行，

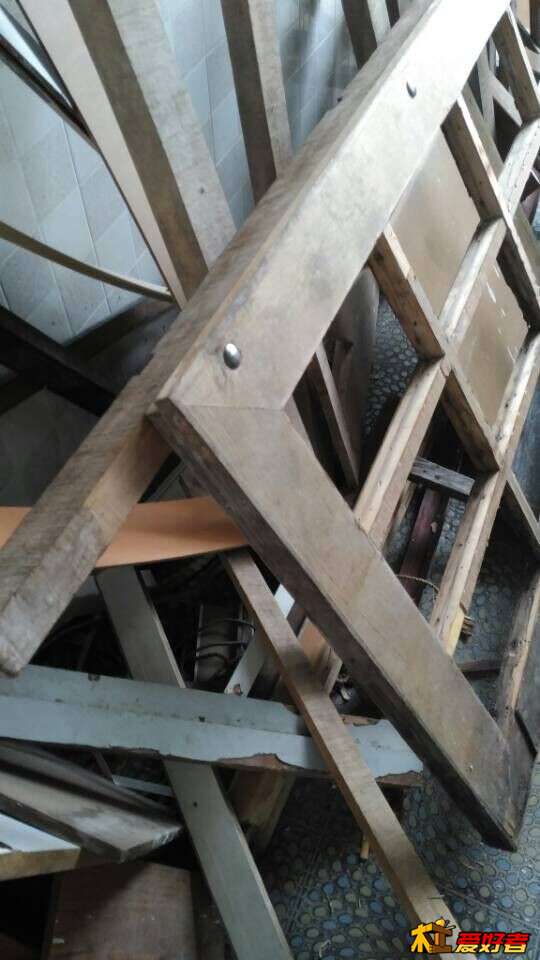

地排车啥样？150厘米是考虑到方料锯断了就抛弃了。昨天下午将方料、门挺用马车螺栓结合，加固后有10厘米后，不知道承载车轴可以了吗？10厘米的孔用手枪钻不好打。

青州爷们 · 发表于 2016-6-23 08:59:30

本帖最后由青州爷们于 2016-6-23 09:44 编辑

laolitongzi 发表于 2016-6-22 14:409 P% u& _6 P/ ~0 m7 Y
地排车啥样？150厘米是考虑到方料锯断了就抛弃了。昨天下午将方料、门挺用马车螺栓结合，加固后有10厘米 ...

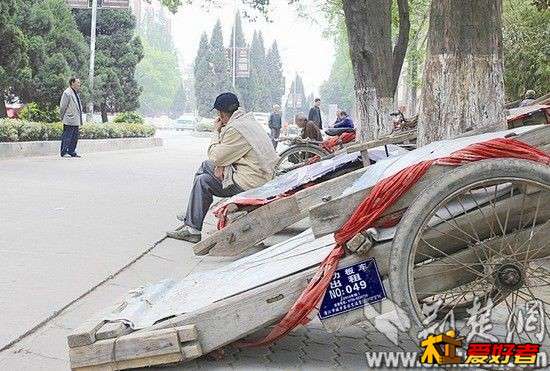

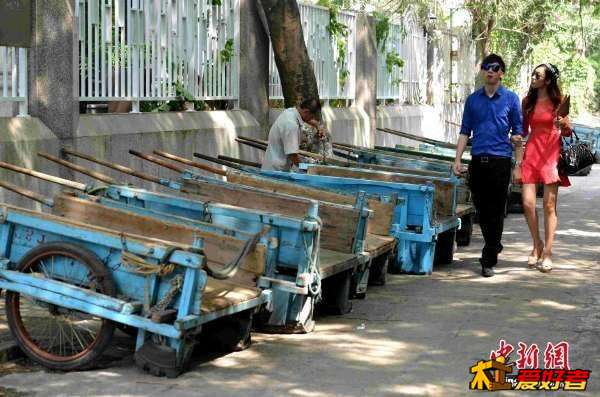

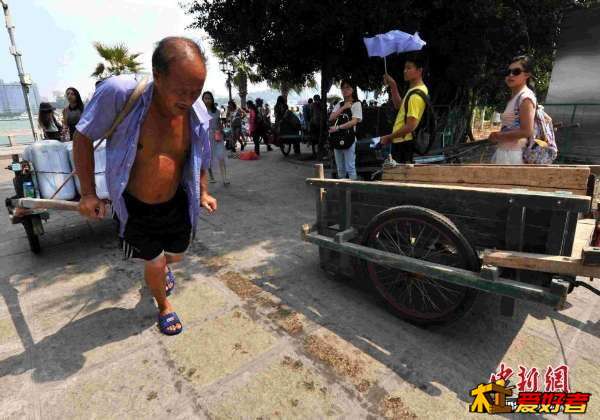

哦！人力地排车也没见过呀，我的想法是你有这些方料，做一个类似像卯榫结构的床，没有床头，没有床腿，就是一个长方形框子，框子里边加上几根横撑，铺上一层板子，用四个螺丝紧固上像轿子一样的两个抬把，再按上两个轮子或三个轮子就OK了。（三个轮子一定要有一个万向轮子）门子就不要了，因为门子的横撑力度我看够，另外门子的卯榫、木料、木料大小、结构等等吧，都不是承载的，只能增加了自身重量，没有必要。供你参考。
