滚珠丝杆用什么固定比较省钱

921888038

数码家园 发表于 2016-6-19 06:48
% q# p3 Z5 p" l# n5 n/ y当滚珠丝杆因使用不当很快就磨损了的时候，就知道这个真不能省了

好多大神都是用这种支撑座啊，包括大海做的也是这种固定座，按理说不会很容易损坏的

921888038

8090 发表于 2016-6-19 08:00
6 R- s, I2 O2 L我就是用的这种轴承，买丝杆时叫卖家把丝杆两端加工成轴承孔一样的大小，装配时在龙门架上定好轴承安装位 ...

9 j3 V7 j6 V9 f" ^5 S( ~你的丝杆怎么加工的，有图纸吗，可以给我看看吗，谢谢

8090

921888038 发表于 2016-6-19 09:47
* p7 G: S2 S: Q你的丝杆怎么加工的，有图纸吗，可以给我看看吗，谢谢

图纸没有了
: U( Q% ^1 q0 f+ V' e就是按照轴承孔径大小要求卖家代加工丝杆两端

921888038

8090 发表于 2016-6-19 14:48
4 y8 v9 n# p1 y* z图纸没有了
就是按照轴承孔径大小要求卖家代加工丝杆两端

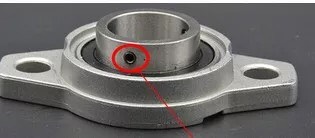

我想把丝杆头车得比轴承内径小1丝或许2丝，然后敲进去，就不用螺丝固定（图片红圈的六角螺丝），你看看这样可以不
3 v9 e- G, T- D/ \- |" T- Y2 I

overcool

921888038 发表于 2016-6-18 22:38
楼上的木友说的那种好像是没有内六角固定丝杆的，大神你是怎么固定的

; O* r3 M& H; e' `! U0 o1 F不是大神，也是入坑不久。固定端用二手BK，另一端就用带座轴承。
5 F1 r& ~" C: w5 I* H" h

921888038

overcool 发表于 2016-6-19 22:31
0 T2 f9 `! c/ ^. C8 T不是大神，也是入坑不久。固定端用二手BK，另一端就用带座轴承。

那样还不如用全套了，固定座贵，支撑座不贵

bga201

省钱一般二头各一深沟球吧，当然也得有预压，再省钱直接改步进，让步进内部轴承不会串动，再直接固定丝杆。

8090

921888038 发表于 2016-6-19 14:53
) k+ e' C& [4 O4 r' @. a0 v( E我想把丝杆头车得比轴承内径小1丝或许2丝，然后敲进去，就不用螺丝固定（图片红圈的六角螺丝），你看看这 ...

最好还是要用顶丝固定一下比较好，配合的间隙虽能做到最小但假以时日或在运动中难免松动。

WWL1215

921888038 发表于 2016-6-19 14:53
) Y: y( I: |0 U  X3 Q  E我想把丝杆头车得比轴承内径小1丝或许2丝，然后敲进去，就不用螺丝固定（图片红圈的六角螺丝），你看看这 ...

! K; p6 e2 C/ j* ^5 {你用型材机架也只能用这种轴承了，只是雕出的作品多花点时间打磨而已。但建议丝杆跟轴承不要配太紧不要把丝杆敲弯了。
