[已中毒]什么牌子的57步进电机好

921888038

921888038 发表于 2016-6-17 00:20
这是我用ps画的图纸，后来发现线切太贵了，放弃了这个龙门架的设计，改为规规矩矩的长方体，画的好丑，大神 ...

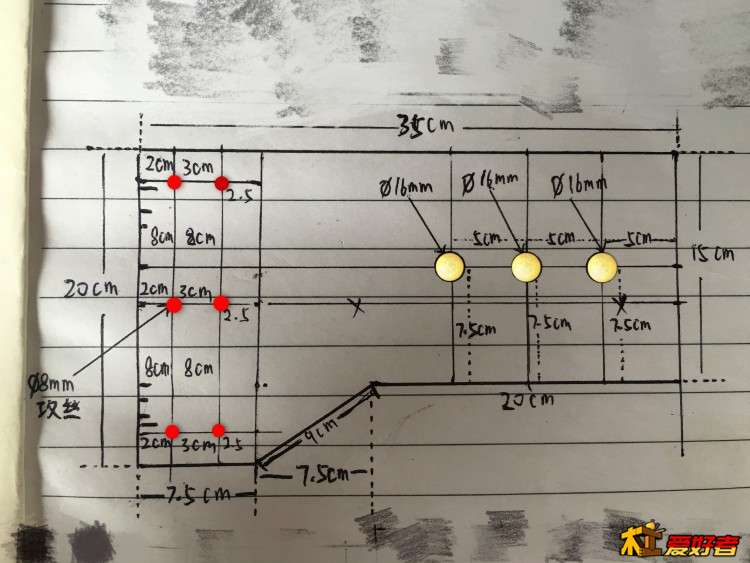

2 \/ I! A; j% ^/ Z* V这个是第一次手绘的图纸，画的有点糊涂，后面改用ps画了，看的稍微清楚了一点，不过和专业画的差远了
8 o2 ^. U6 ~' M( c

雕刻机迷

南宁的吗？有机会带我一起玩啊

921888038

这是我光轴的采购清单，x，y轴用的是φ20mm的光轴，Z轴用的是φ13mm的光轴，支撑座用对应的，一个光轴两个支撑座，前后各一个，滑块还没买，滑块用对应光轴直径的就可以了，在考虑一根光轴用两个滑块好还是用一个，用两个的话行程会小很多，用一个的话担心强度不够，大家都是怎么做的，给点意见

921888038

雕刻机迷 发表于 2016-6-17 00:24
南宁的吗？有机会带我一起玩啊

' |6 `# p7 R  d' j9 r是的啊，你也是南宁的吗，大家一起探讨一下啊，大神

dijianchu

伺服是指伺服电机，它由伺服电机与伺服驱动器两部分组成，与同步电机的主要差别是伺服电机内装编码器，反馈位置给伺服驱动器控制。所以不会产生失步。并且转角精度更高，短时过载能力强。优点多多。也可以用脉冲控制。只是价格高。

yzsyou

进来跟着学习一下

hxmstrong

LZ外协只是切矩形料子，回来自己打孔攻丝是吗？

8090

支持楼主自己动手，光轴20、13会不会太细了，我的机器用的12得到光轴现在后悔得很，一直想找机会改成30的，光轴细了工作起来抖动严重影响精度，毕竟你是要加工铜、铝。

921888038

8090 发表于 2016-6-17 09:20
4 h  g% Z% b* \/ q% _/ M支持楼主自己动手，光轴20、13会不会太细了，我的机器用的12得到光轴现在后悔得很，一直想找机会改成30的， ...

我做之前咨询过定制雕刻机的人，我y轴最好用4条光轴加强，xy用的是20的光轴，1605得丝杆，z轴用的是13的光轴，1205的丝杆，个人感觉z轴在雕刻过程中不是很受力，，所以小一点，希望大神们实际的例子讲解一下

921888038

yzsyou 发表于 2016-6-17 09:02
0 i2 s+ y# x9 s- q. {进来跟着学习一下

. A% g. ^4 C! G  Q一起交流交流
2 {! A3 H6 }" Y# f! W4 `) o

921888038

hxmstrong 发表于 2016-6-17 09:18
LZ外协只是切矩形料子，回来自己打孔攻丝是吗？

是的，打算画好图纸，用打印机一比一打印出来贴上去加工，钻孔，攻丝，比较傻瓜式的方法，借鉴论坛某位大神的，这样加工尺寸比较准确

921888038

dijianchu 发表于 2016-6-17 06:29
7 m# S; P6 k( B  P8 e. l. X伺服是指伺服电机，它由伺服电机与伺服驱动器两部分组成，与同步电机的主要差别是伺服电机内装编码器，反馈 ...

# r5 b: z$ r, Y5 O学习了先入手便宜的练习，等熟练了升级机器，做精雕，目前是对铜铝开粗比较多，雕刻的话一般是亚克力
- K! a. g  K- s

hxmstrong

921888038 发表于 2016-6-17 09:35
是的，打算画好图纸，用打印机一比一打印出来贴上去加工，钻孔，攻丝，比较傻瓜式的方法，借鉴论坛某位大 ...

跟我想的一样。 我也是业余人士，想等入手了钻台等工具再下手做。祝楼主成功！

8090

921888038 发表于 2016-6-17 09:32
我做之前咨询过定制雕刻机的人，我y轴最好用4条光轴加强，xy用的是20的光轴，1605得丝杆，z轴用的是13的 ...

& x0 t* U  s! c4 O+ F1 C% ?Z轴在移动中受力不小，你想一下：刀吃在工件中切削，Z轴移动中不和工件产生相对的抗力吗，要不然哪来的Z轴变形、主轴撞歪的问题呢。
/ P4 I8 i+ C+ Y6 H

921888038

8090 发表于 2016-6-17 09:51
: z" }2 J  d$ J' W  K+ d5 wZ轴在移动中受力不小，你想一下：刀吃在工件中切削，Z轴移动中不和工件产生相对的抗力吗，要不然哪来的Z ...

也对，那就改为16的丝杆，20的光轴吧，学习了
