装修及木作过程中三种弧线手工划法

124665403 · 发表于 2010-5-6 22:39:34

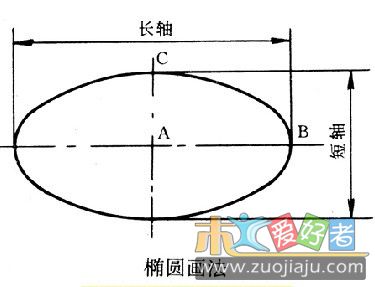

划任意尺寸的椭圆相信很多人知道用两口钉子加细绳和铅笔，有个最快又准确的寻找两口钉子位置（焦点）的方法，以C为圆心，AB间的距离为半径，作弧相交AB线段于D点，这个D点就是钉子的位置！这个焦点都出来了那边个焦点等同，后面的都知道怎么划咯

qweewq · 发表于 2010-5-6 23:14:45

不错，收藏了。

alonemars · 发表于 2010-5-7 00:19:00

小弟我眼拙，没看到图上D点在哪画着呢。。。

lzwxyklw · 发表于 2010-5-7 09:28:47

刚动手按照楼主的方法试了一下，很不错，谢谢

马马 · 发表于 2010-5-7 10:11:12

问题是你说有三种弧线，怎么只有一种捏

百脉泉 · 发表于 2010-5-7 10:16:27

小弟我眼拙，没看到图上D点在哪画着呢。。。

gengyun135 · 发表于 2010-5-7 10:18:40

小弟我眼拙，没看到图上D点在哪画着呢。。。
alonemars 发表于 2010-5-7 00:19

我想就在没标字母的那两个点上吧

124665403 · 发表于 2010-5-7 10:37:47

惭愧啊

，不会CAD，这图是网上拾得滴，现在说下另外两种弧线的划法，有会CAD的朋友帮忙配个图哦
不等边弧形，就是一个边长一个边短，线段AB垂直于线段BC ，垂直点是B，要在AC间画标准弧形。划法就是连接AC取中点D做垂直延长线相交与AB（或者BC）于O，O 点就是圆心咯，后面的都知道怎么划咯

laohu271828 · 发表于 2010-5-7 17:31:50

帮总结下。
1属于高中知识：椭圆两焦点为F1、F2，2a为长轴长，M为椭圆上任意一点。有|MF1|+|MF2|=2a。C为短轴顶点，所以|CF1|=|CF2|=a
2属于初中知识：直径所对圆周角=90度，当然直径的中心就是圆心。

124665403 · 发表于 2010-5-7 19:02:38

呵呵，接下来再说第三种弧形怕是小学知识了，ABC三点定圆弧，AC是线段两端点，B点位置是AC的中点垂直到你需要划圆弧最深度距离(好绕口，汗)，现在划标准圆弧通过ABC三点。连接AB.BC.取这两条线段中点做垂直延长线与AC的中点垂直延长线三线相交于O点，这O点就是圆心，后面都知道怎么划咯@_@

古道 · 发表于 2010-5-19 23:16:54

回复 10# 124665403

画椭圆的方法超简单，超实用，感谢LZ。

xfsy · 发表于 2010-6-15 23:23:44

学会了就要顶！！

xfsy · 发表于 2010-6-15 23:24:01

学会了就要顶！！

lyh0208 · 发表于 2010-8-3 22:27:42

我也是，看不明白……

竹影摇曳 · 发表于 2010-7-24 19:15:46

没看明白哈
