请教得伟工具电池充电器（型号DW9107）的维修~~~

失地农民 · 发表于 2010-5-3 20:02:23

本帖最后由失地农民于 2010-5-3 20:12 编辑


根据楼主的图正反面对比一下，吃一惊，因为这种电源设计是不带隔离的，就是热地与电池是相通的，等于市电直通电池,千万不要拉线出来给别的电池裸充，非常危险。而且不是开关电源。

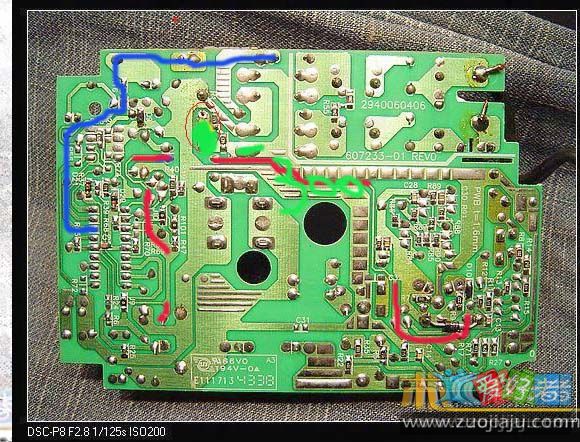

这种电源设计者思想非常怪，看图中的蓝线是另一个整流通过电阻降压给左边处的集成工作。你可以测下有没有这个电压,没有这个电压集成电路是不会工作的。
正面图要是垂直方向拍与反面对比就能看得更明白，现在图是斜视的，有的部件与反面还合不上，要是没看错的话红线处是集成电路的控制线，就是控制右下角的降压、充电电路的通断。
300V在画了绿色块处。不知集成是什么型号？要是能找到集成电路资料分析更简单。

shychico · 发表于 2010-5-3 20:50:59

回复 shychico
1 u* U: q, c8 `6 n# I+ r. C( k: |- c4 q7 v+ H+ P

5 T. `1 y, ~) Q; a: e- A7 ~ 红圈里的是保险！5 m% O! h6 V& E/ V6 d! Q! [; O+ i
SLC 发表于 2010-5-2 23:42

这个好像不是保险呢~~今天拆卸它不小心弄碎了，里面是慢慢的形状如精盐粒与极细沙粒的混合物，这个元件上标号为"LFT 2AH 250V",不知道是什么意思~~~

格格巫 · 发表于 2010-5-3 21:20:51

这个好像不是保险呢~~今天拆卸它不小心弄碎了，里面是慢慢的形状如精盐粒与极细沙粒的混合物，这个 ...
* Q3 z A- {. k( N# e; ?/ r6 Y" gshychico 发表于 2010-5-3 20:50

那个就是保险。

家有开心果 · 发表于 2010-5-3 22:35:22

这个保险是焊上去的，看看里面断了没有？

shychico · 发表于 2010-5-3 22:42:02

那个就是保险。
3 m7 p7 B$ `& G' V. R. S8 p格格巫发表于 2010-5-3 21:20

如果是保险，那可能就是它的问题了，因为拆之前我用表量了一下元件两端，是断路的~~

SLC · 发表于 2010-5-4 10:03:39

回复 20# shychico

就是保险！2安培的，里面的白面是石英砂！

bbscmd · 发表于 2010-5-4 12:19:11

有沙粒的那个就是保险啦！估计是坏了，换一个吧！

yxy · 发表于 2010-5-4 15:32:11

本帖最后由 yxy 于 2010-5-4 15:52 编辑

这个充电器好像是和我的一样的，我的二个坏掉的充电器都修好了，我记得是换开关管和保险，还有几个三极管。你搜索一下我以前的帖子吧。
http://www.zuojiaju.com/thread-13298-1-1.html

shychico · 发表于 2010-5-4 15:41:51

这个充电器好像是和我的一样的，我的二个坏掉的充电器都修好了，我记得是换开关管和保险，还有几个三极管。 ..." a3 X( ?! f* y8 |/ N) N
yxy 发表于 2010-5-4 15:32

谢谢yxy，我去看看你的帖子~~

yoso · 发表于 2010-5-5 16:34:29

这种改装的最好不用220V，不然下次就不只是保险了

shychico · 发表于 2010-5-5 17:15:47

这种改装的最好不用220V，不然下次就不只是保险了; @* S5 J1 G6 l) |# B4 K: x2 c
yoso 发表于 2010-5-5 16:34

买来时就已经是改装过的了，只能用220V充电,用110V电源根本充不进去了~~~已经用了4年了才坏~~~

TETEC · 发表于 2010-5-7 20:06:46

实在修不好，寄过来帮你修。

shychico · 发表于 2010-5-7 22:25:00

实在修不好，寄过来帮你修。
3 b0 n+ s8 u$ l" h- w/ Z+ L4 r( UTETEC 发表于 2010-5-7 20:06

谢谢啦兄弟，我买了同样型号的陶瓷保险，等收到货先换上试试~~~

shychico · 发表于 2010-5-9 15:41:01

今天收到买来的2A陶瓷保险，更换后插电实验，结果保险立刻就烧了~~~
我怀疑是不是有哪个元件损坏了导致短路引起的？会是电容么？~~~

shychico · 发表于 2010-5-10 21:37:01

昨天有个朋友到我家，帮我分析了一下原因，并指出几个可能出现故障的元件，后来检查均没有问题，看来要在这么多元件中找出故障原因还真是不太容易，我放弃了，再花几十元买一个吧~~~~谢谢提供帮助的木友门！~~~
