省了买曲线锯的钱了

squareboat · 发表于 2016-6-11 18:09:20

jorack 发表于 2016-6-11 15:21' x/ W# ^0 m- x, p7 g
接口是什么样子的呢

接口是六方的，直接用电钻卡头就能卡住

hw1999 · 发表于 2016-6-11 18:12:36

jlkk1...........

squareboat · 发表于 2016-6-11 18:13:16

本帖最后由 squareboat 于 2016-6-11 18:25 编辑

克里木发表于 2016-6-11 15:448 q! p) z# w% L3 m: f1 K# Z) _3 I
电钻开关把手上的木方起啥作用？

那是个自制的调速器，拧动螺丝，螺丝顶滑块，使滑块与按钮下面木板的间隙减小，就相当于按压开关的深度，随你调多快都可以的，不过调得太低的话，功率不够，钻头吃力就停转了，可以按照需要调整螺丝到合适位置即可

squareboat · 发表于 2016-6-11 18:14:21

左手.无痕发表于 2016-6-11 16:16' q- K3 V9 U& Q4 X3 ~% z
那个机头是曲线锯上拆下来的吗。

不是，是专门的薄板切割器，配合手电钻用的

squareboat · 发表于 2016-6-11 18:16:31

a_sir 发表于 2016-6-11 17:48/ V: Q/ B! s1 l/ i
请问大神：锯条链接的白塑料盒是什么东西啊？

白塑料盒是为了安全设计的，保护拿钻的手。

squareboat · 发表于 2016-6-11 18:22:50

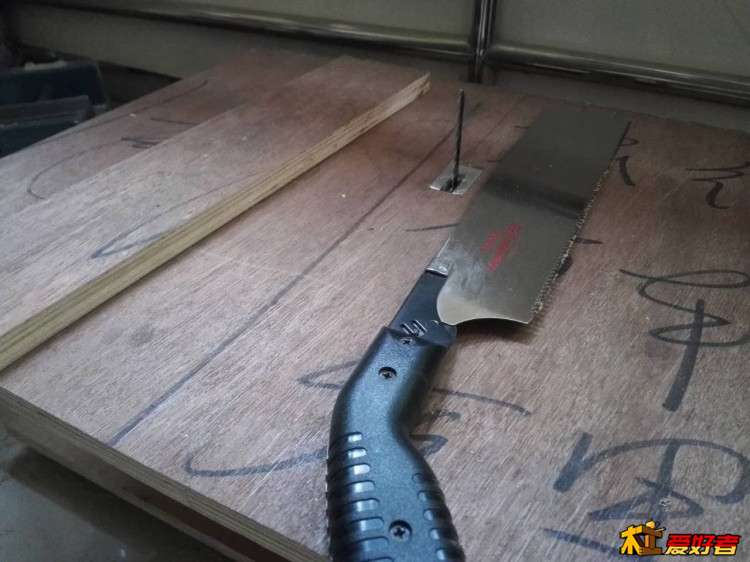

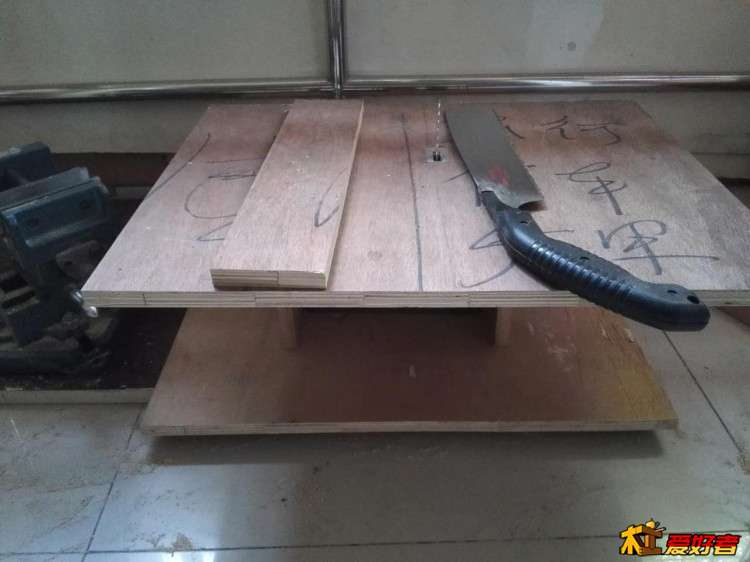

台面也弄好了

jorack · 发表于 2016-6-11 19:45:32

好东西啊震动大嘛楼主

squareboat · 发表于 2016-6-11 19:48:59

震动不大

chengfeng6304 · 发表于 2016-6-11 20:20:07

正好有个烧了电机的曲线锯，受楼主启发有空试试

戈壁黄杨2016 · 发表于 2016-6-11 20:38:15

很新鲜，支持。

橄榄树123 · 发表于 2016-6-11 20:53:40

可以找一个旧电机安装上，就不用来回拆装了

好_1688 · 发表于 2016-6-11 21:33:22

naicha · 发表于 2016-6-11 21:44:15

````看下内部构造

squareboat · 发表于 2016-6-11 22:01:32

内部构造就是一个偏心轮带着曲轴，将圆周运动变成直线运动，直线运动一端做个卡具卡住锯条。另一端连接一个高强度的阶梯杆，用阶梯杆的阶梯为切割刃，像冲床一样将金属薄板冲出一个小月牙。连续运动的话就不断的冲月牙，将薄板切割开。

leon336699 · 发表于 2016-6-11 22:06:34

简易做个锯条限位器，3个小轴承就可以
