我以前发过一个手工平推刨制作过程,是穿把式的。今天发个犄角把手工刨制作过程,愿和广大木友交流,请多提意见。

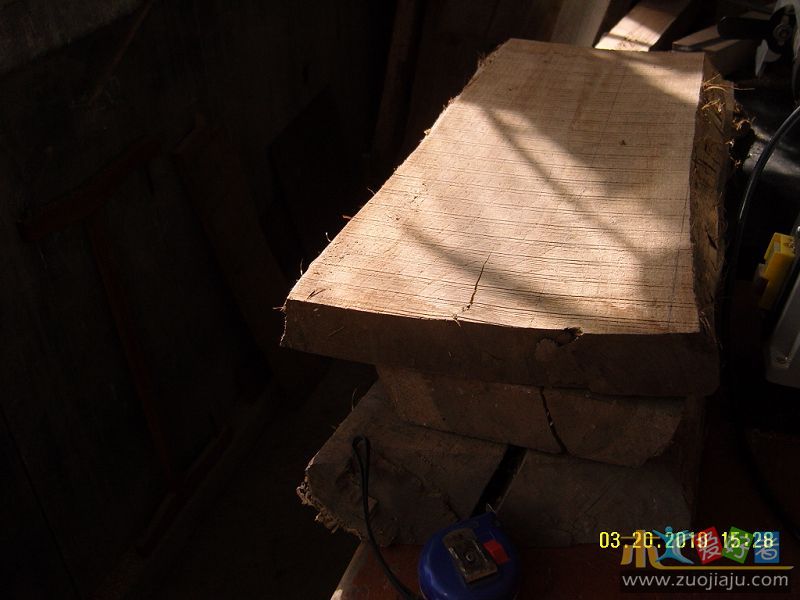

选料,选用耐磨、坚韧、干燥的硬木。有裂纹、斜纹、死结的应合理安排,千斤处不能有裂纹、斜纹、死结等

选料,选用耐磨、坚韧、干燥的硬木。有裂纹、斜纹、死结的应合理安排,千斤处不能有裂纹、斜纹、死结等

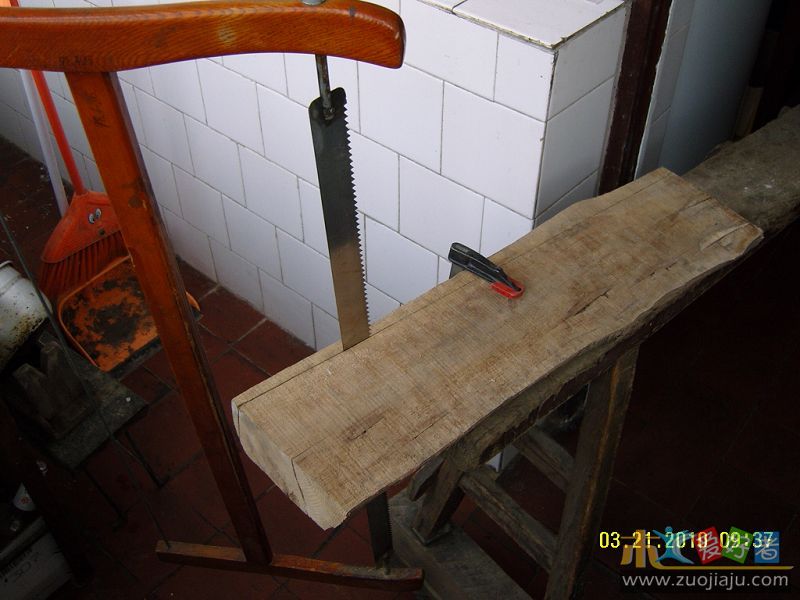

锯解木料

锯解木料

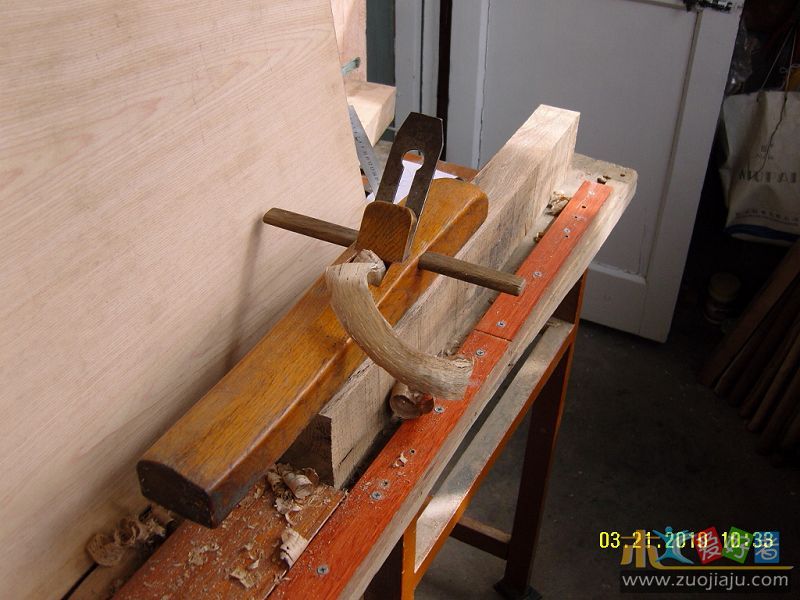

手工刮平刨方时,注意,记住刨底面的顺茬方向,刨底从头到尾应为顺茬

手工刮平刨方时,注意,记住刨底面的顺茬方向,刨底从头到尾应为顺茬

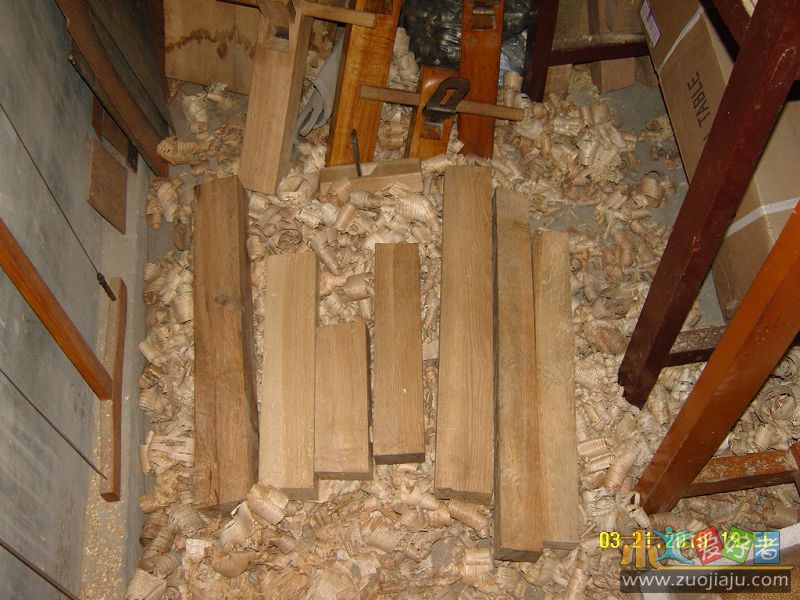

刮平刨方后的刨料

刮平刨方后的刨料

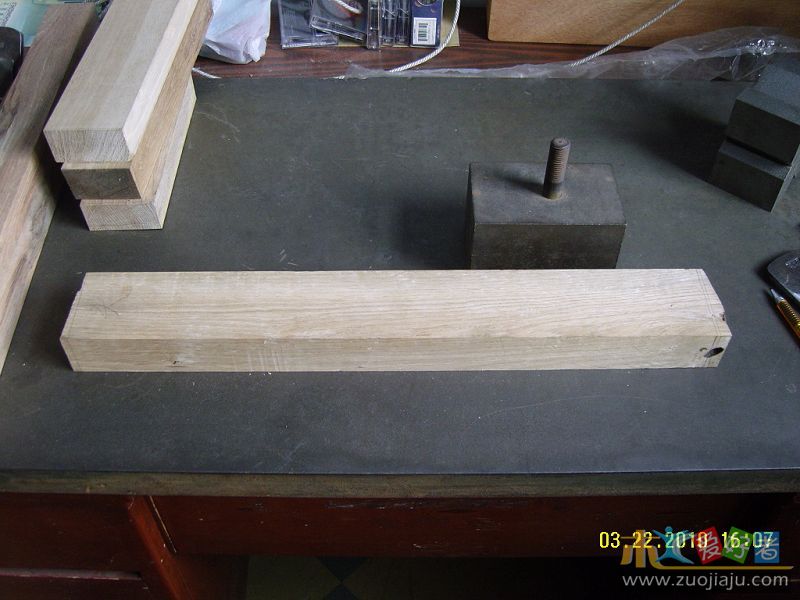

两端划线,确定刨体的长度,选耐磨的一面作为刨底,划出刨口后线。刨底从头到尾应为顺茬

两端划线,确定刨体的长度,选耐磨的一面作为刨底,划出刨口后线。刨底从头到尾应为顺茬

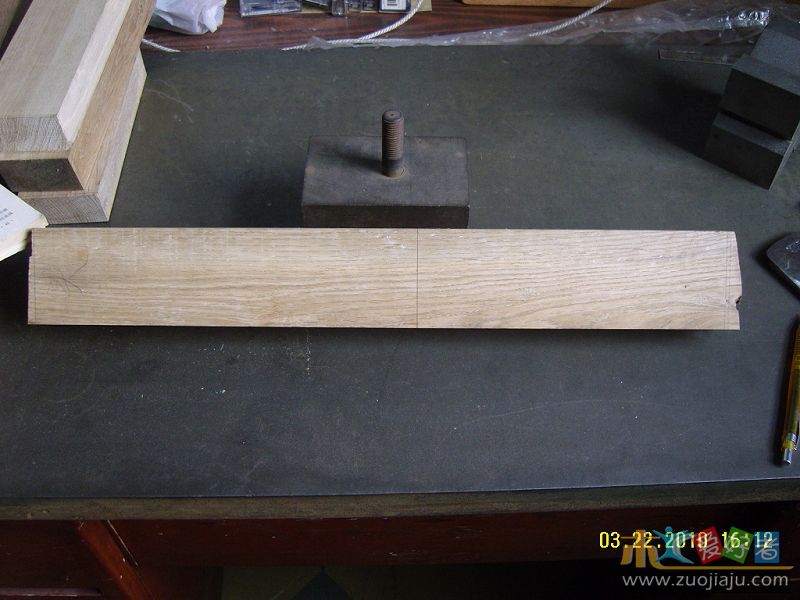

刨口后线位置,大刨和二刨的刨口位于刨体中间稍靠后一些,小刨稍靠前一些

刨口后线位置,大刨和二刨的刨口位于刨体中间稍靠后一些,小刨稍靠前一些

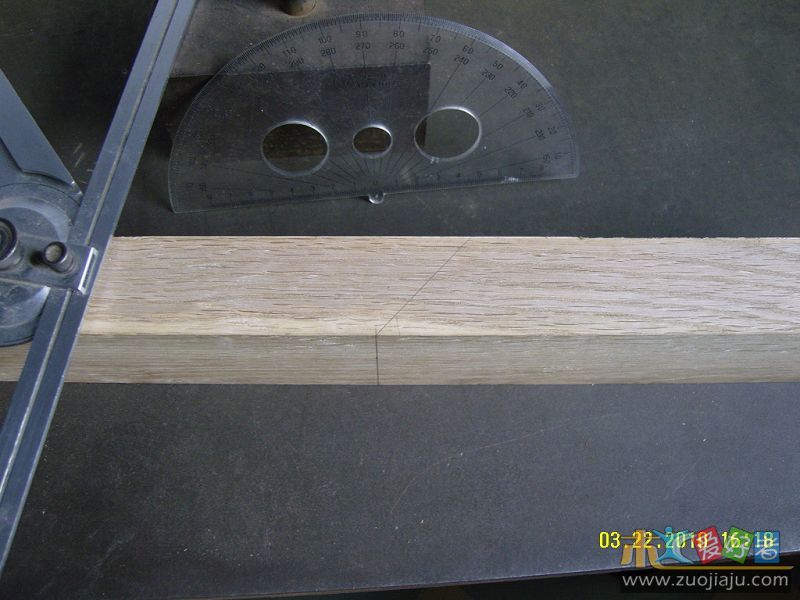

根据刨子的功用,选合适的角度,画出刨刀坡度线

根据刨子的功用,选合适的角度,画出刨刀坡度线

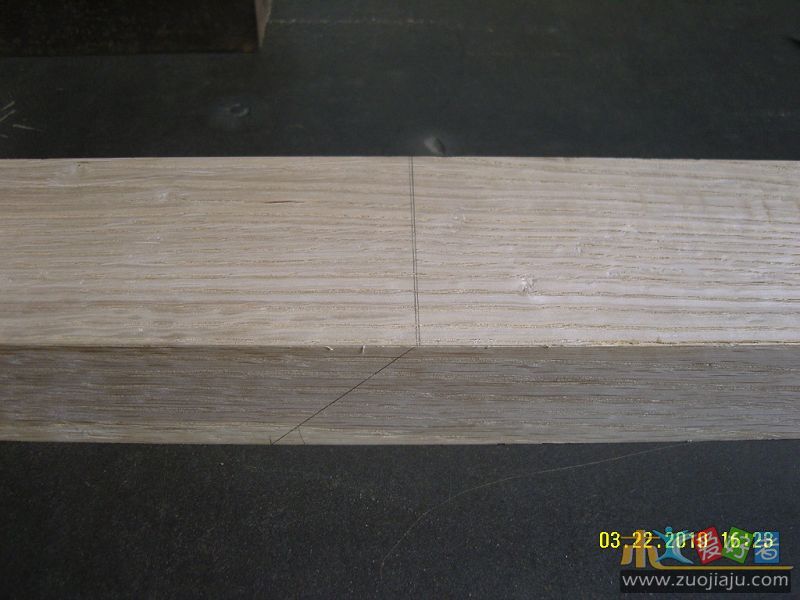

用方尺在刨体上面画出刨膛的后线

用方尺在刨体上面画出刨膛的后线

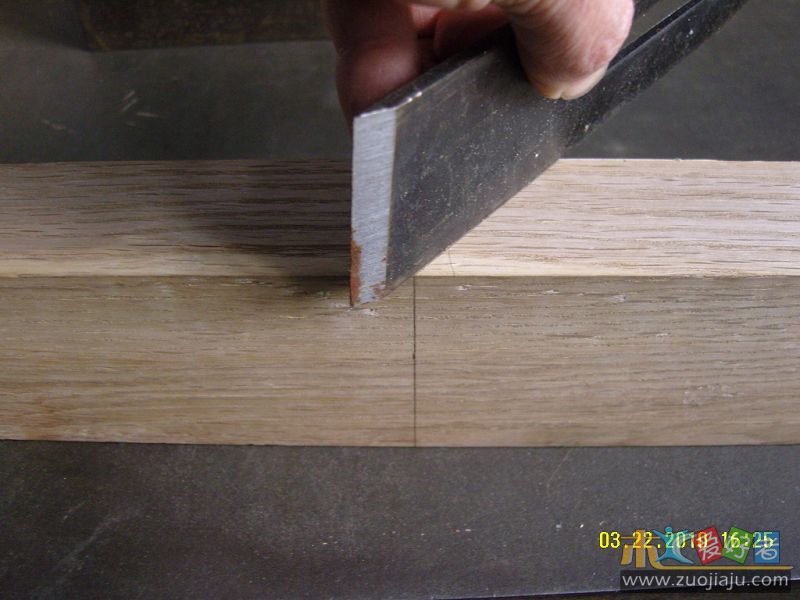

刨膛坡度线画好后,把所用刨刀放在坡度线上,划线,确定刨口宽度

刨膛坡度线画好后,把所用刨刀放在坡度线上,划线,确定刨口宽度

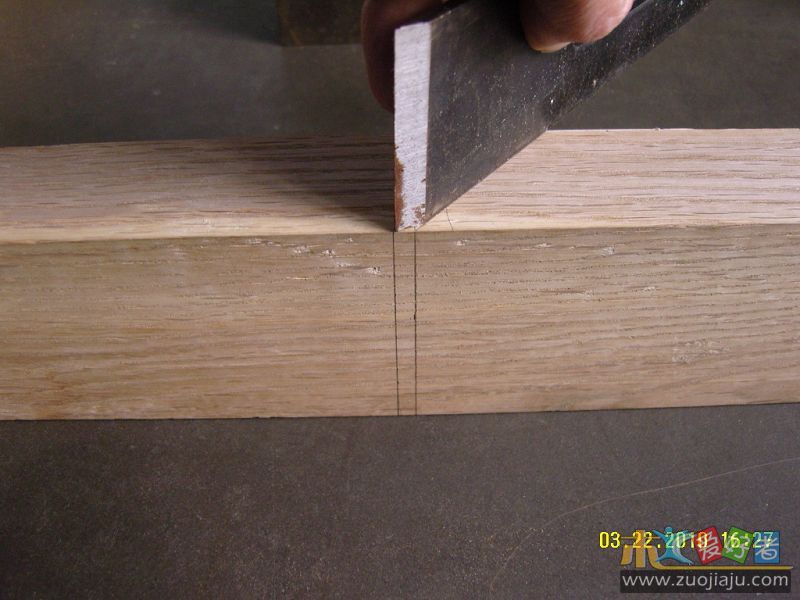

画出刨口前线

画出刨口前线

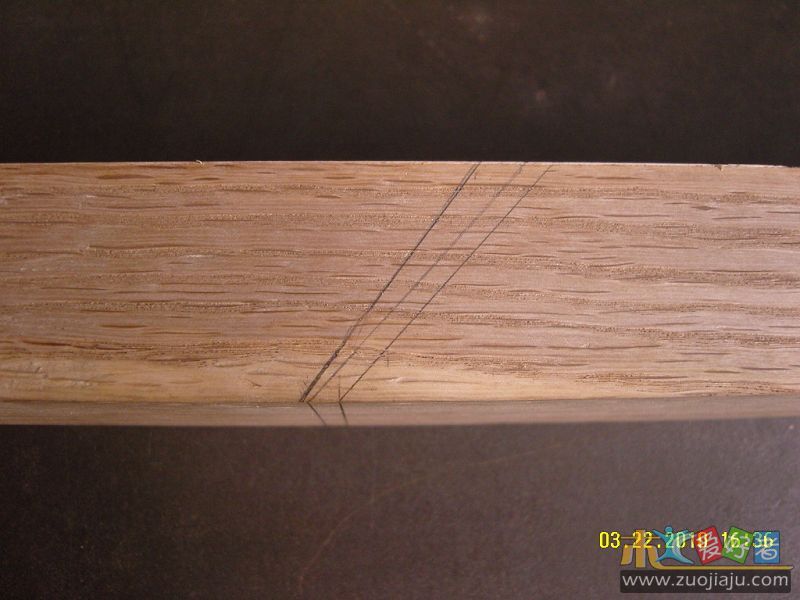

根据刨楔的形状,画一斜线,就是千斤线

根据刨楔的形状,画一斜线,就是千斤线

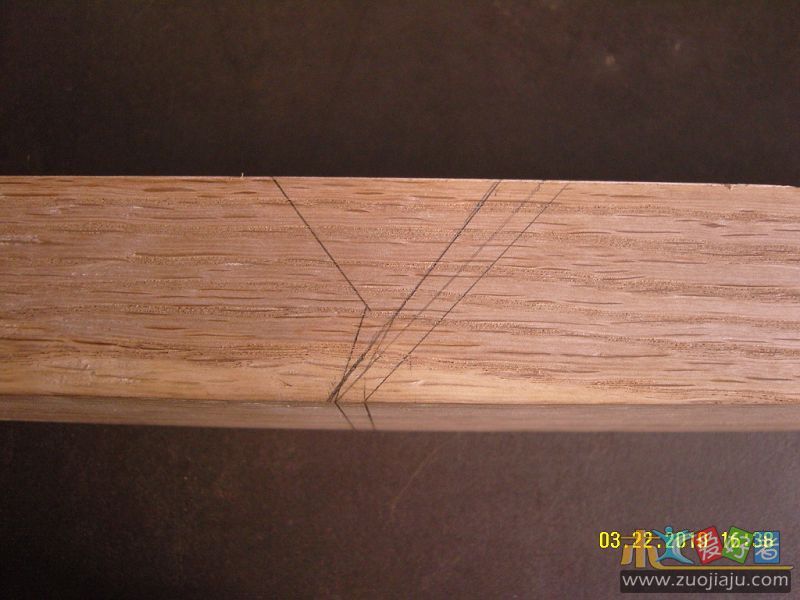

画出刨膛前面线

画出刨膛前面线

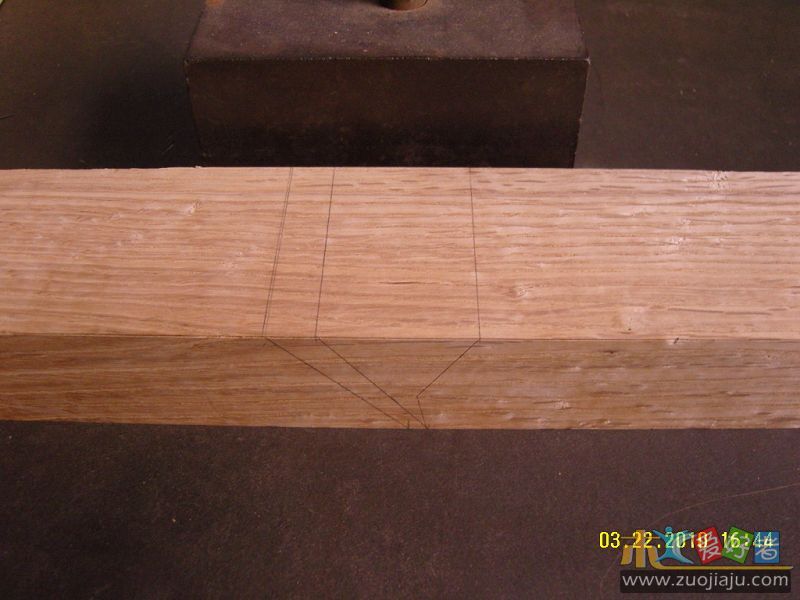

另一侧面,也一样画出

另一侧面,也一样画出

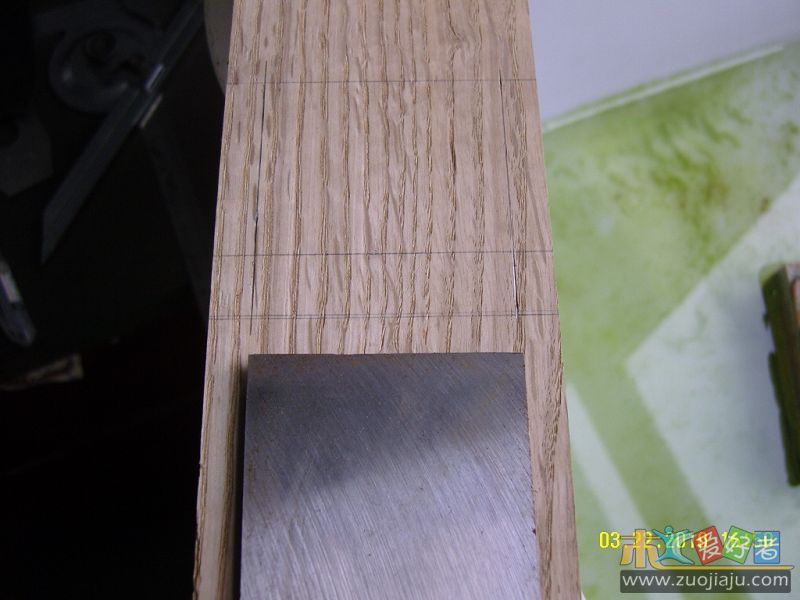

根据刨刀宽度画出刨膛两侧腮线,腮太薄刨子强度不够,刨楔敲紧后刨底易变成凹形。腮太厚刨子笨拙不灵便,腮 ...

根据刨刀宽度画出刨膛两侧腮线,腮太薄刨子强度不够,刨楔敲紧后刨底易变成凹形。腮太厚刨子笨拙不灵便,腮 ...

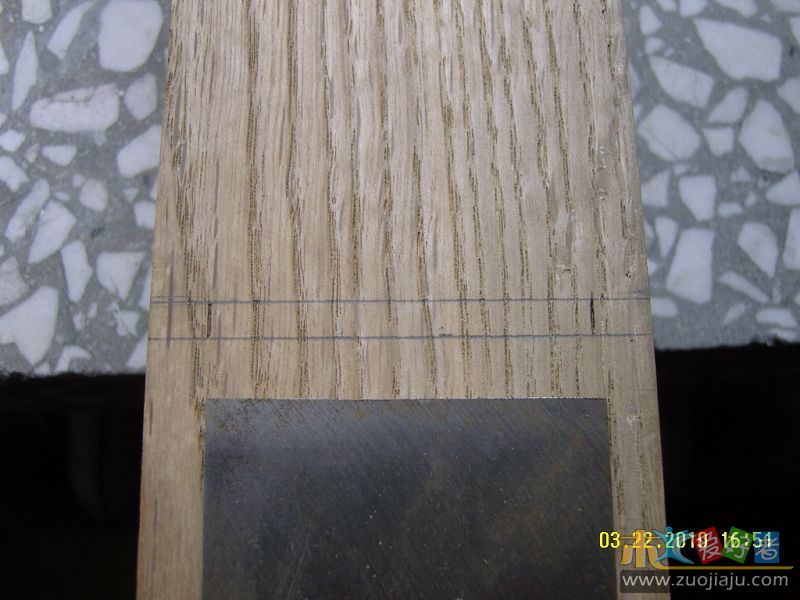

刨底也是,根据刨刀的宽度确定刨口宽度

刨底也是,根据刨刀的宽度确定刨口宽度

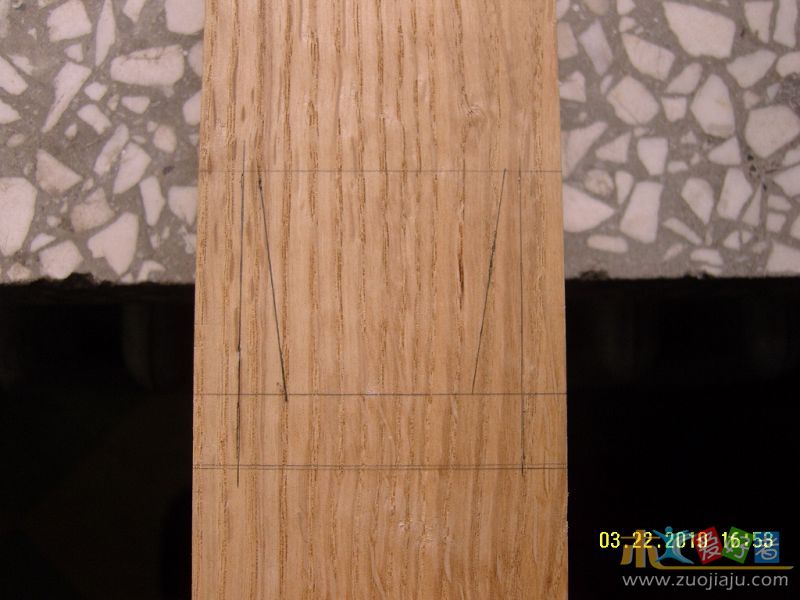

画出千斤膀线

画出千斤膀线

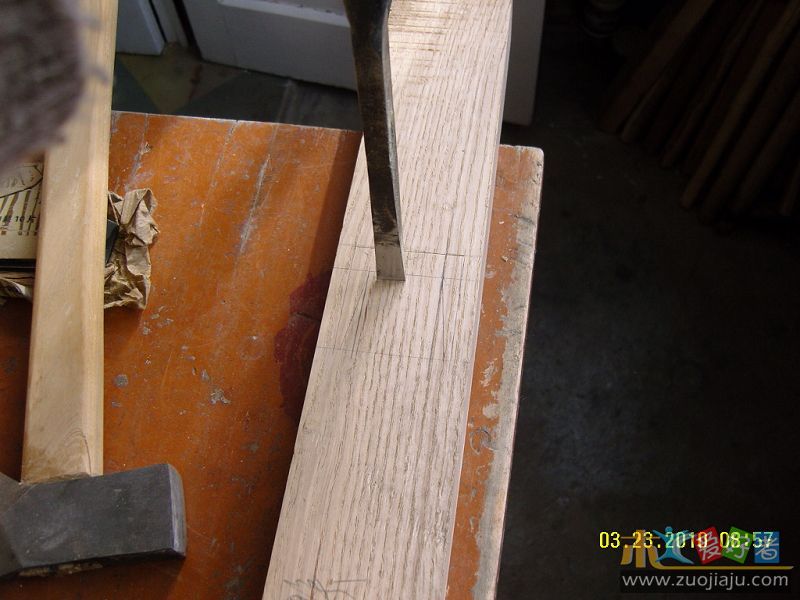

制作,凿刨膛,注意凿时要留线,不要过线

制作,凿刨膛,注意凿时要留线,不要过线

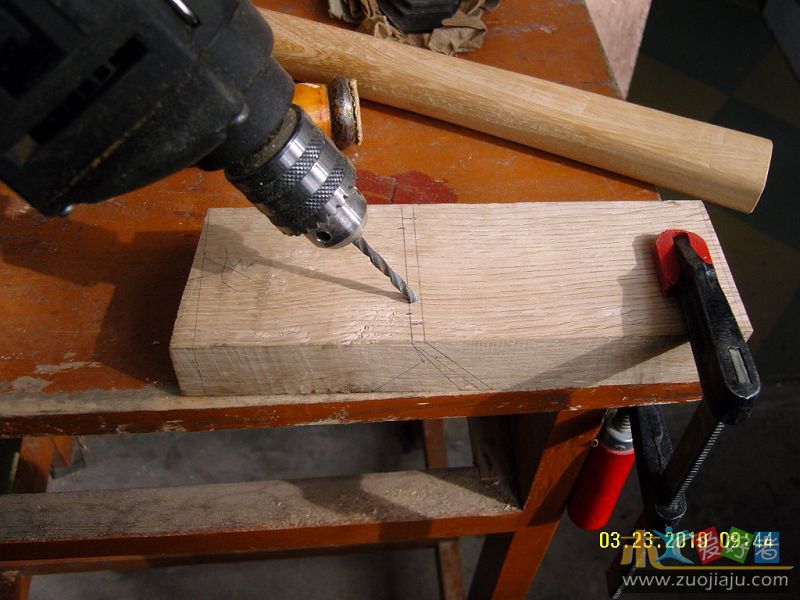

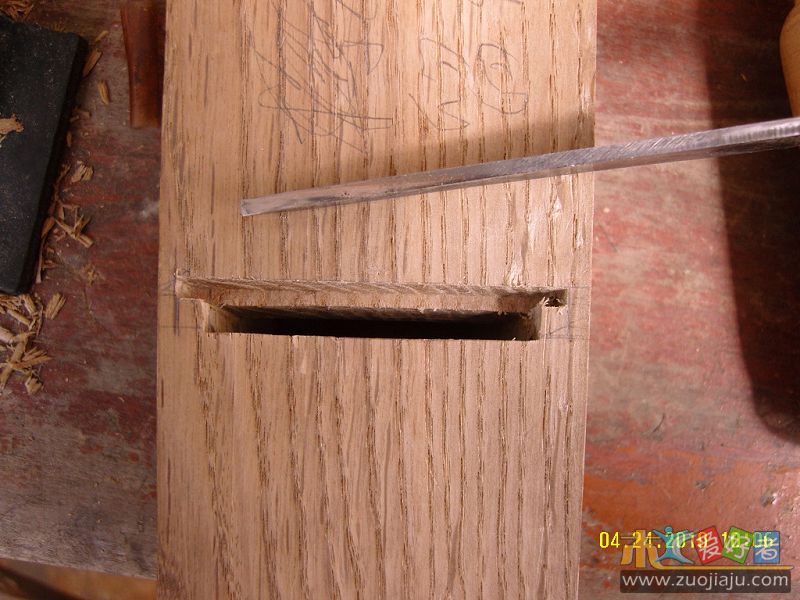

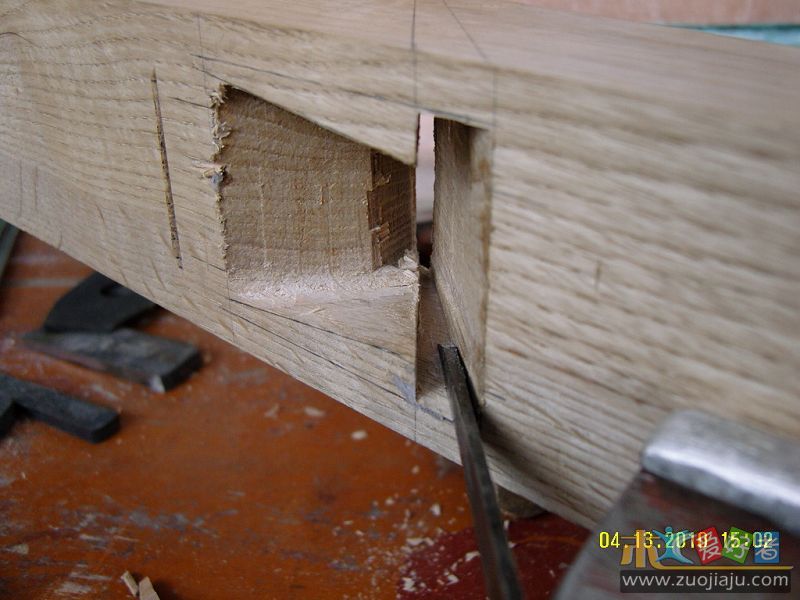

从上面凿到接近前后刨膛线时,将刨体翻过来,用小于刨口的钻头钻孔,然后用扁铲轻轻一凿,即可打通刨膛

从上面凿到接近前后刨膛线时,将刨体翻过来,用小于刨口的钻头钻孔,然后用扁铲轻轻一凿,即可打通刨膛

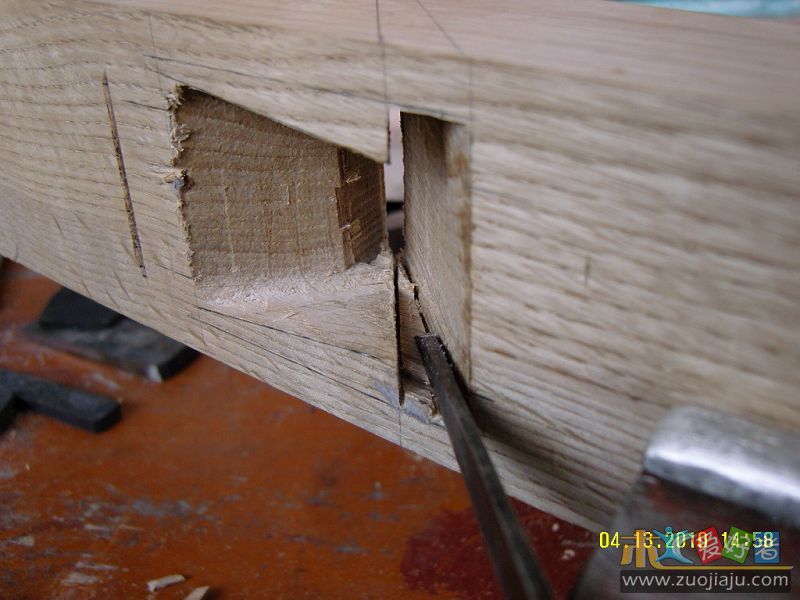

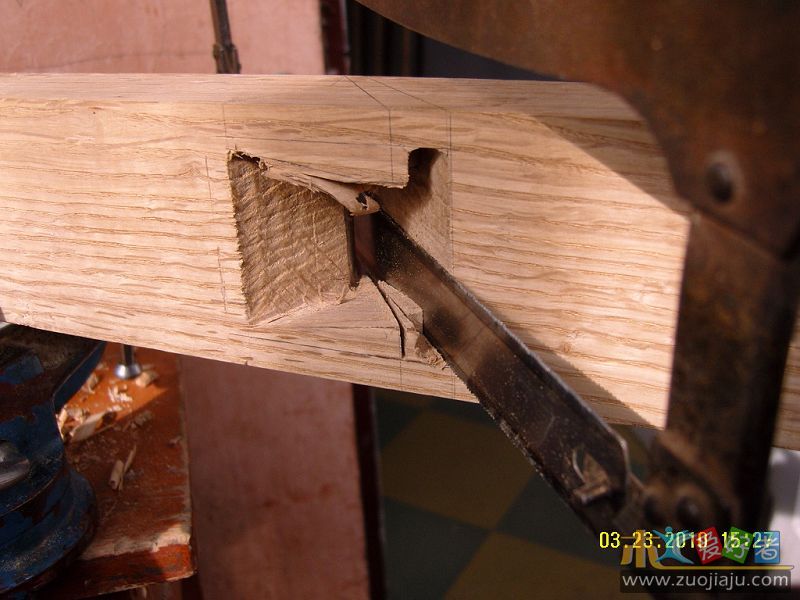

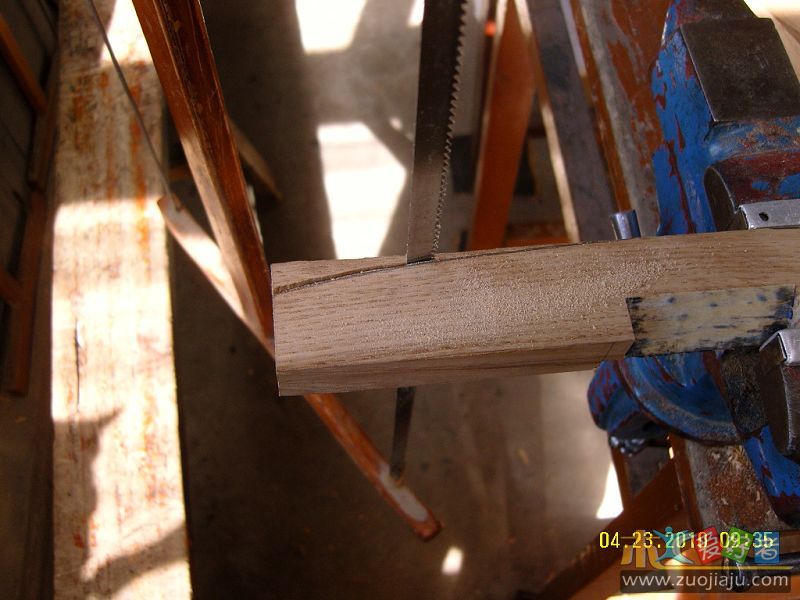

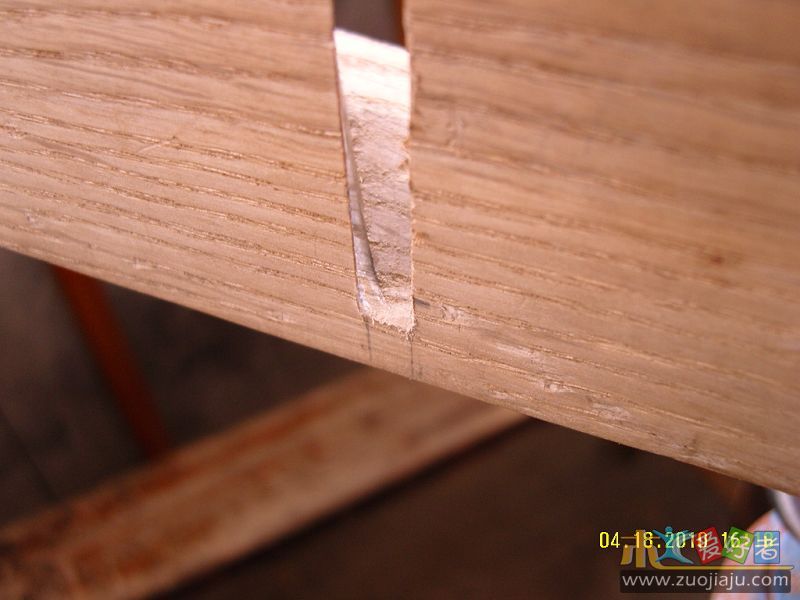

锯出千斤膀槽,锯千斤膀槽刨刀坡度线时,不要过线。

锯出千斤膀槽,锯千斤膀槽刨刀坡度线时,不要过线。

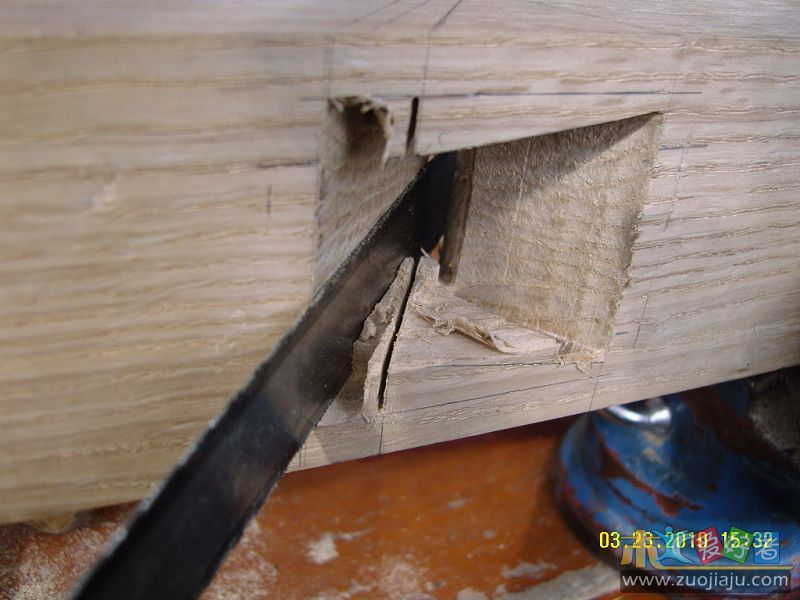

锯千斤膀肩时,开始可锯线或贴线,接近两腮时要留线,锯路可稍向千斤根部倾斜,打入刨楔后根部受力,不至挑 ...

锯千斤膀肩时,开始可锯线或贴线,接近两腮时要留线,锯路可稍向千斤根部倾斜,打入刨楔后根部受力,不至挑 ...

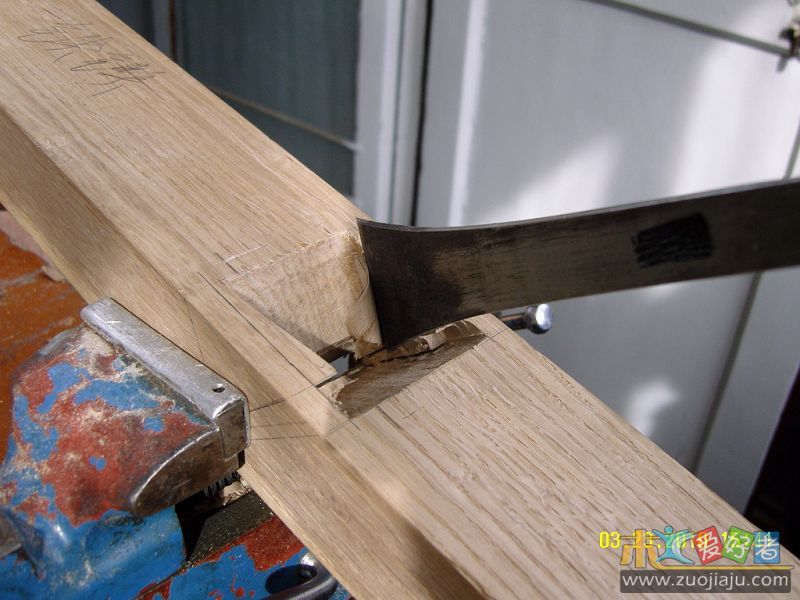

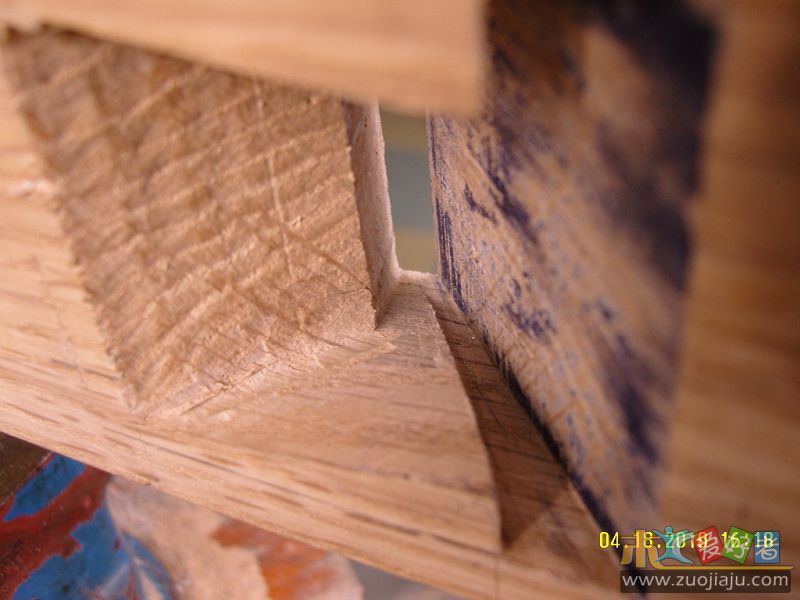

粗修刨膛燕尾形槽

粗修刨膛燕尾形槽

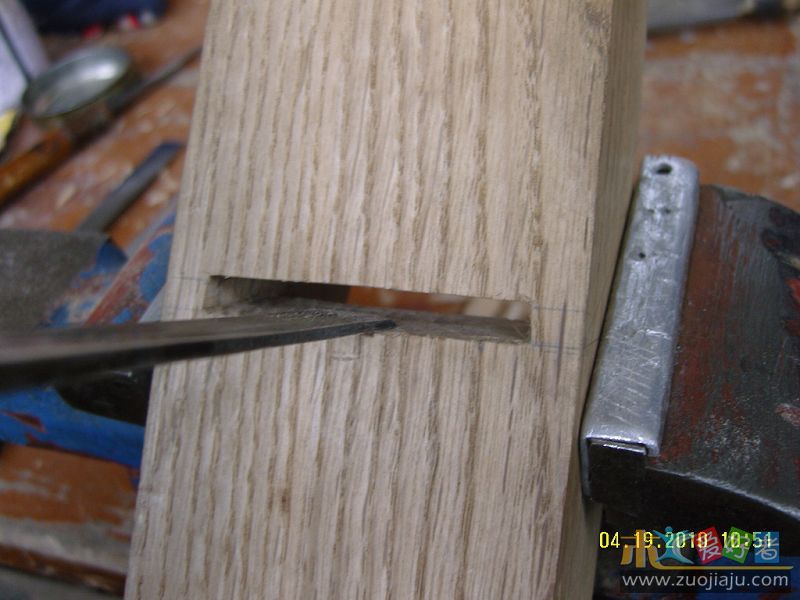

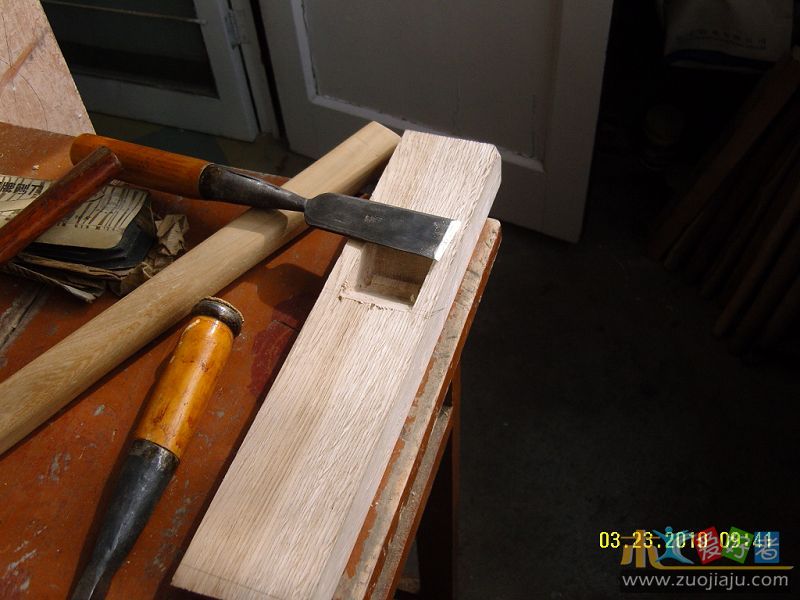

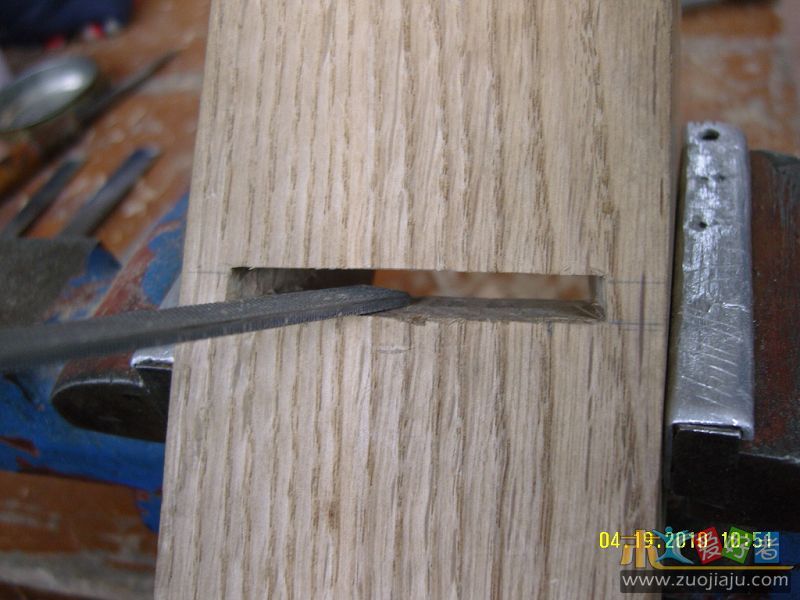

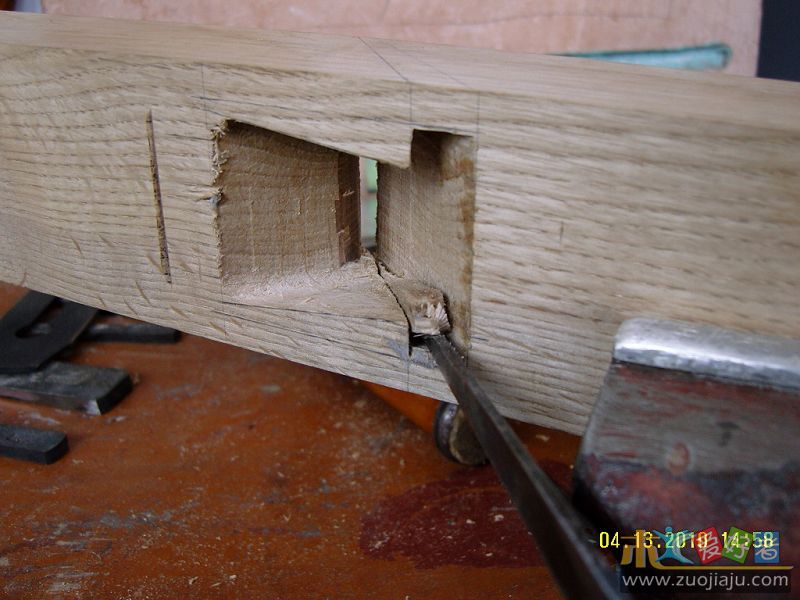

用小凿剔出千斤槽

用小凿剔出千斤槽

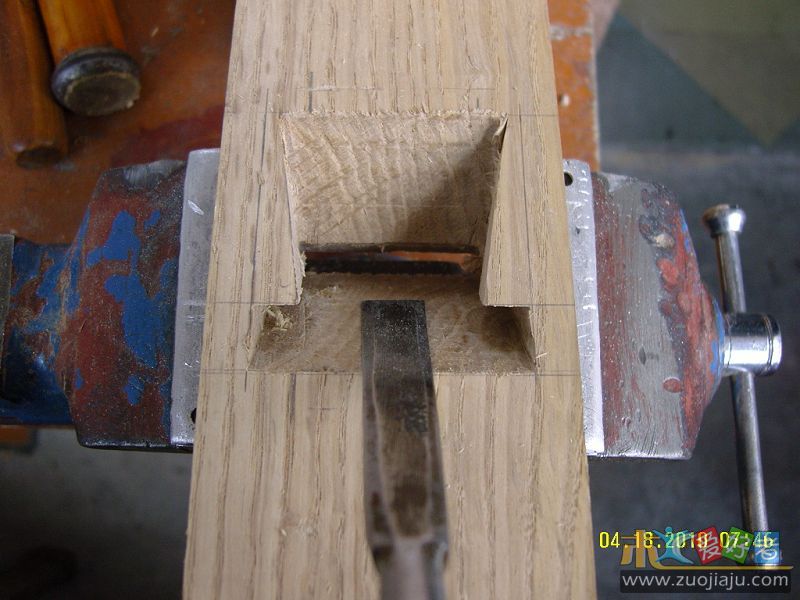

粗修刨膛斜面,注意不要过线。不然一铲子下去,把中间铲洼了,虽不影响使用,但会“响膛”

粗修刨膛斜面,注意不要过线。不然一铲子下去,把中间铲洼了,虽不影响使用,但会“响膛”

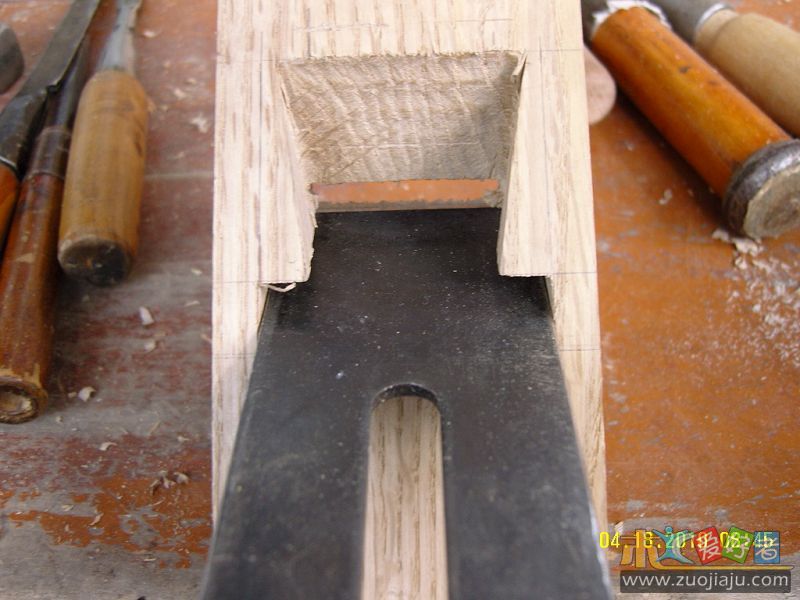

加工千斤槽,使刨刀放入

加工千斤槽,使刨刀放入

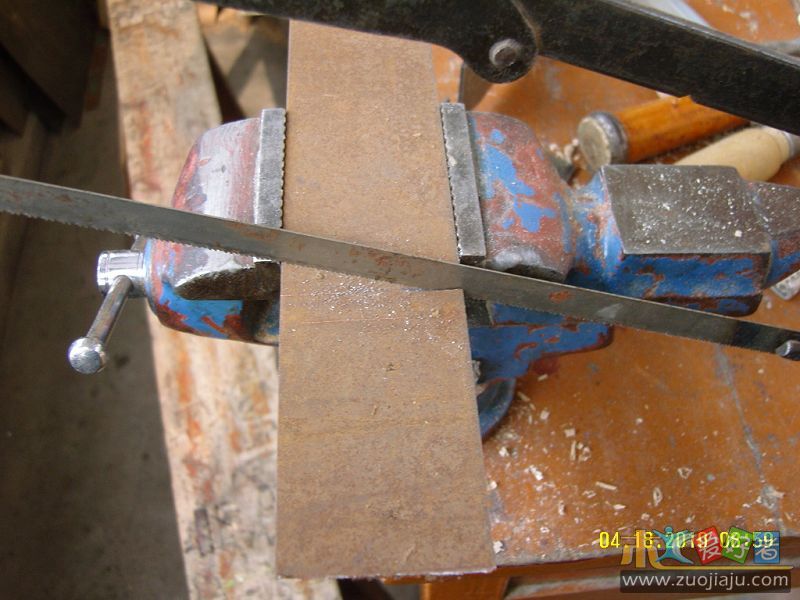

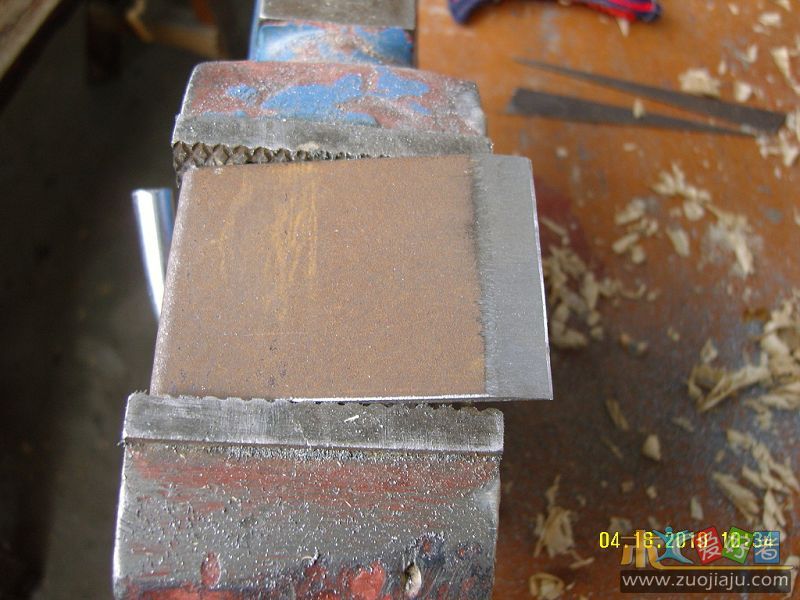

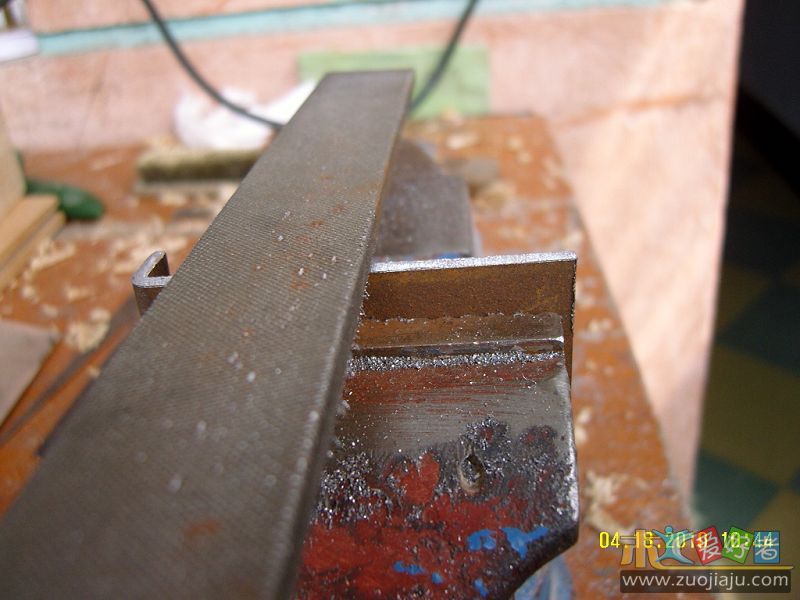

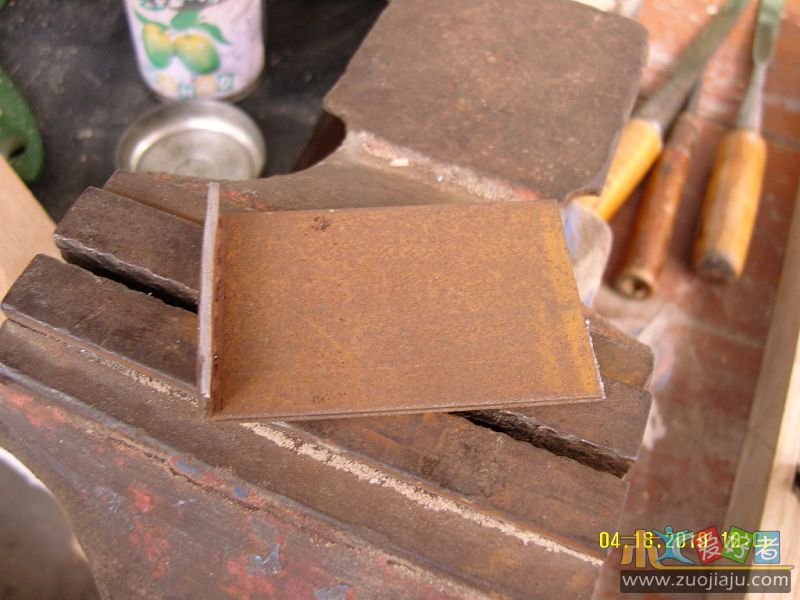

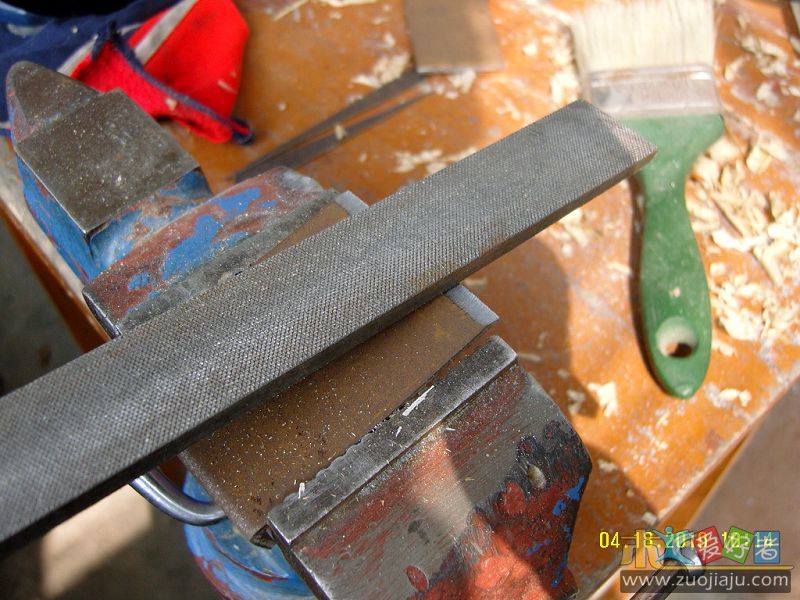

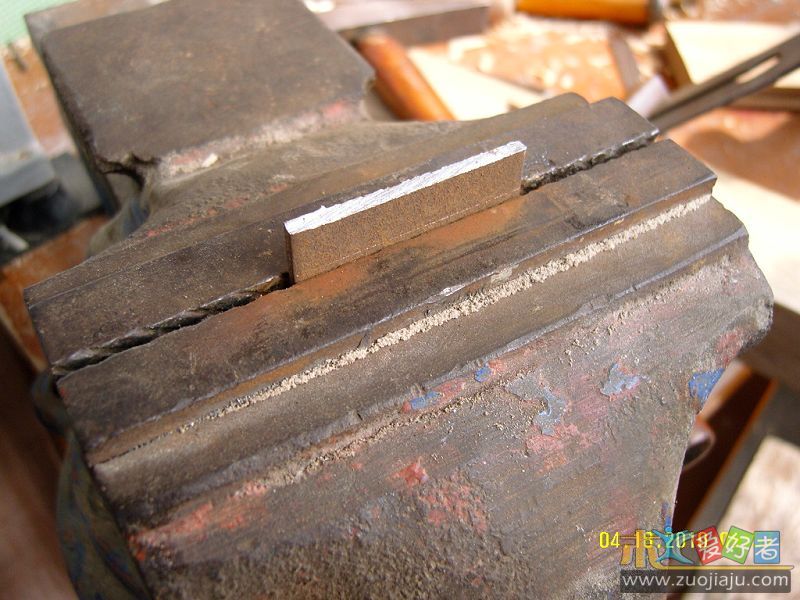

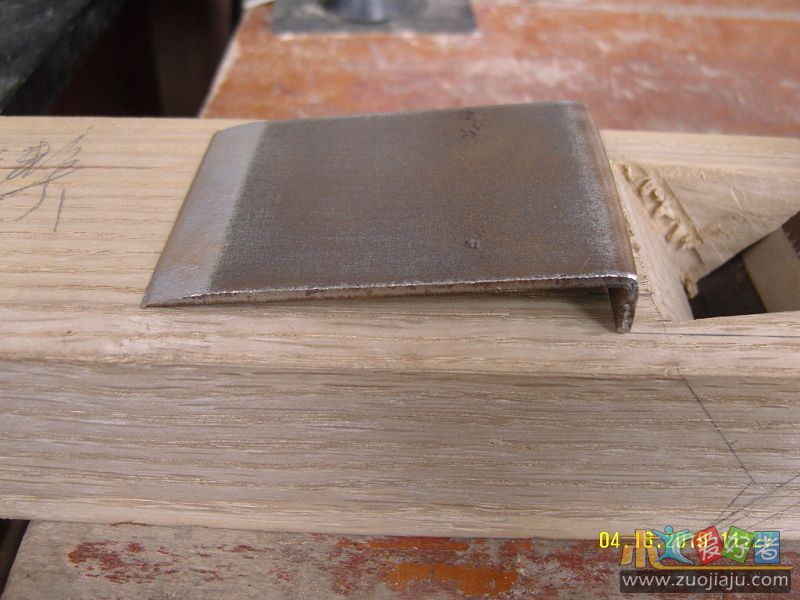

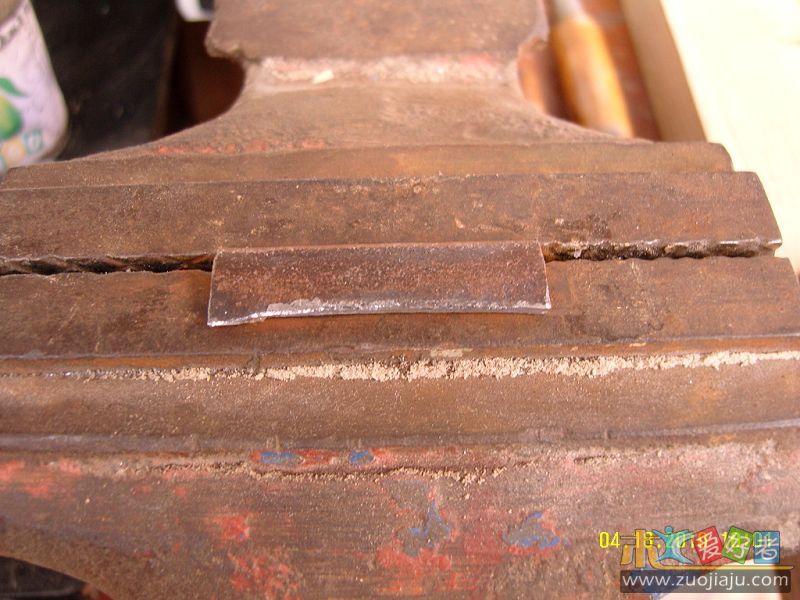

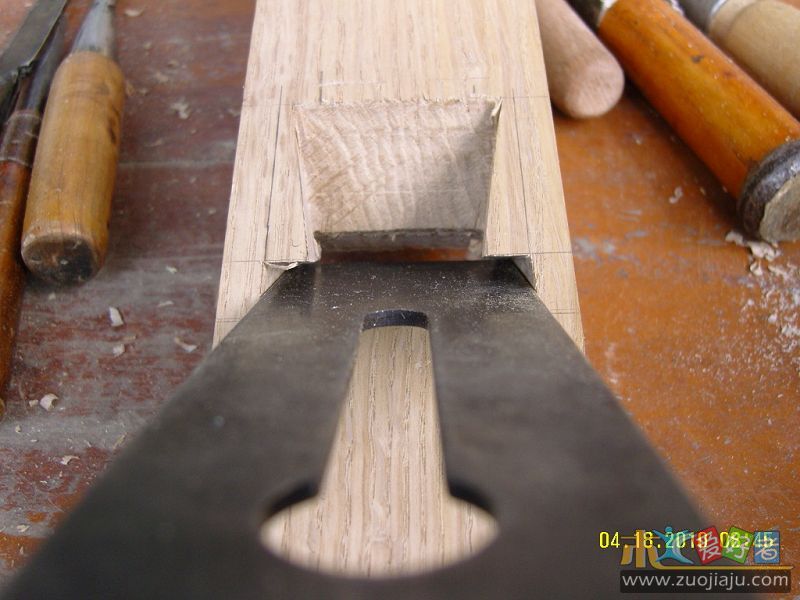

制作铁压盖

制作铁压盖

制作铁压盖

制作铁压盖

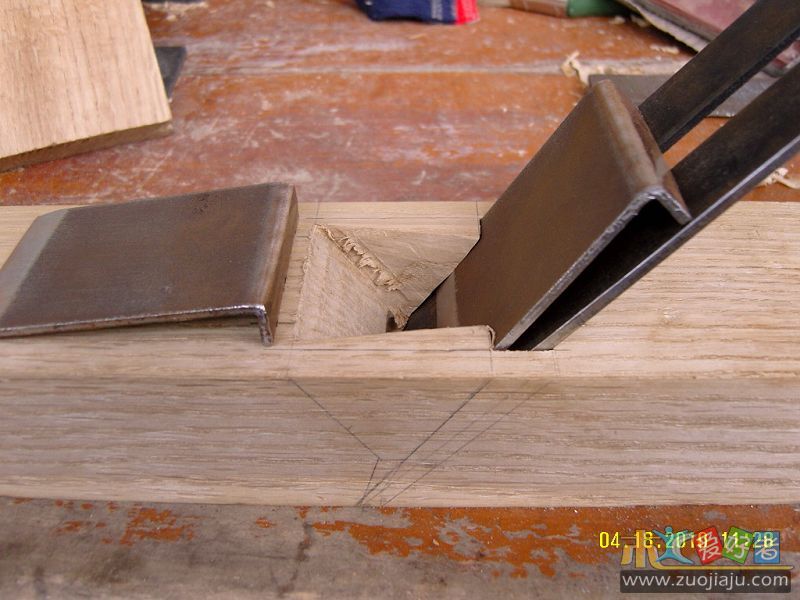

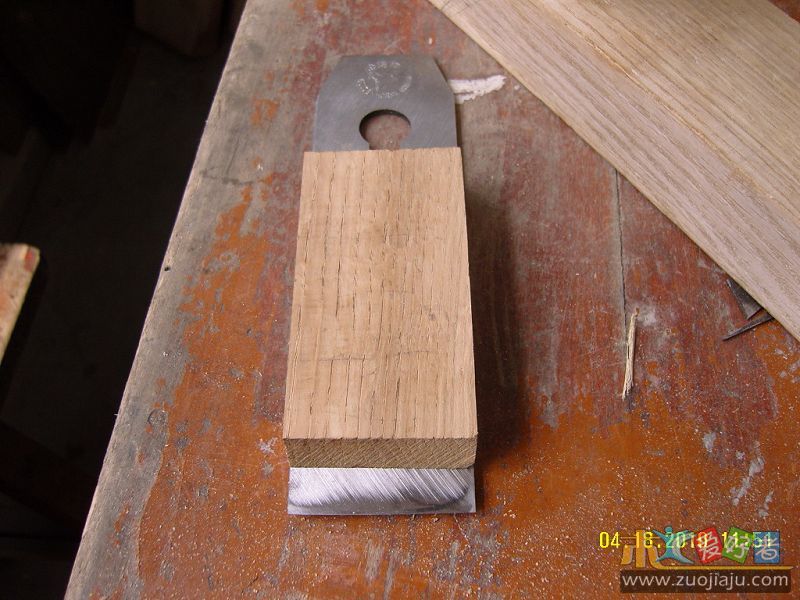

制作木刨楔

制作木刨楔

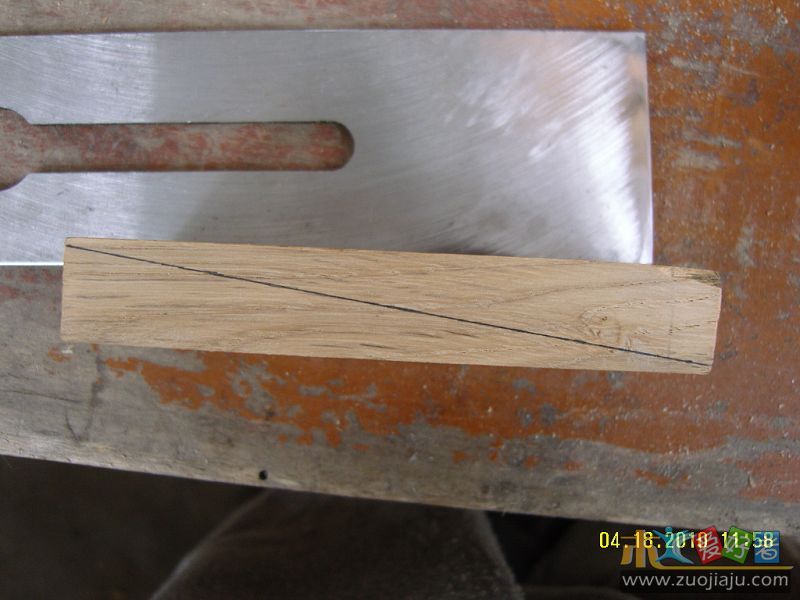

合适厚度、宽度、长度的木块,对角画斜线

合适厚度、宽度、长度的木块,对角画斜线

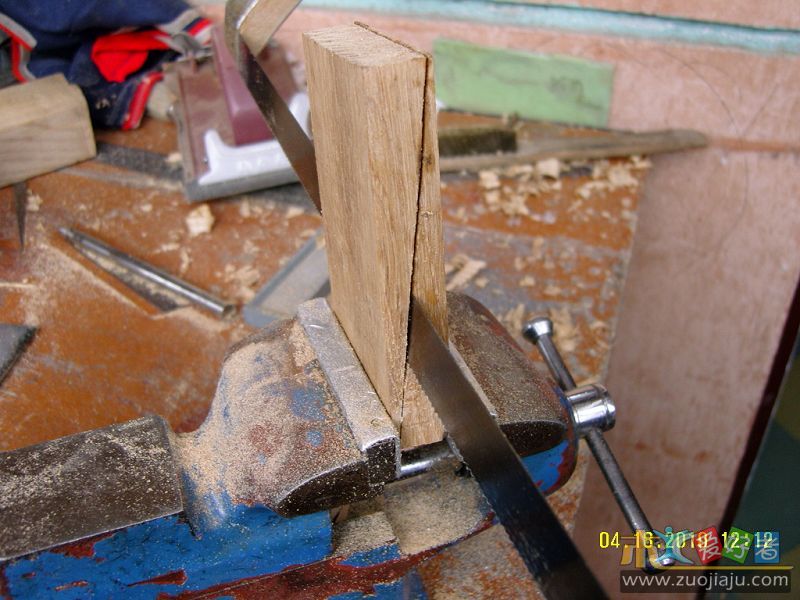

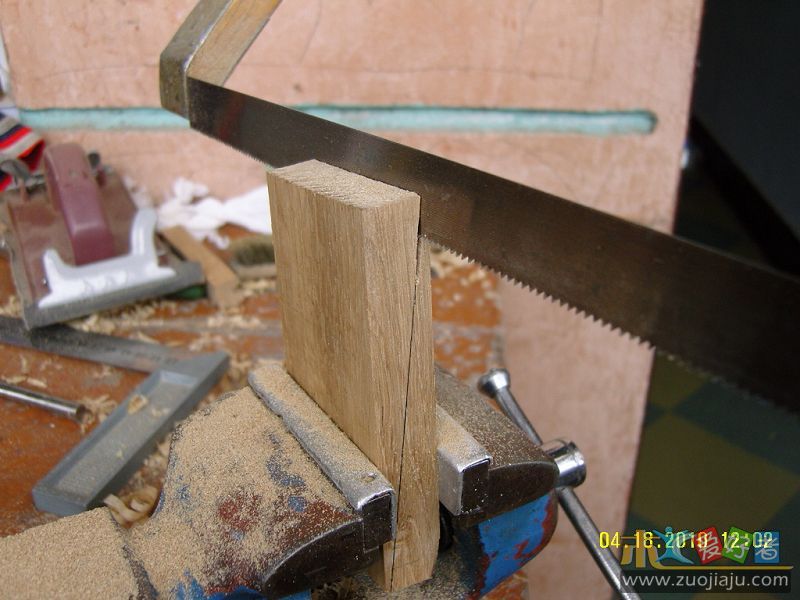

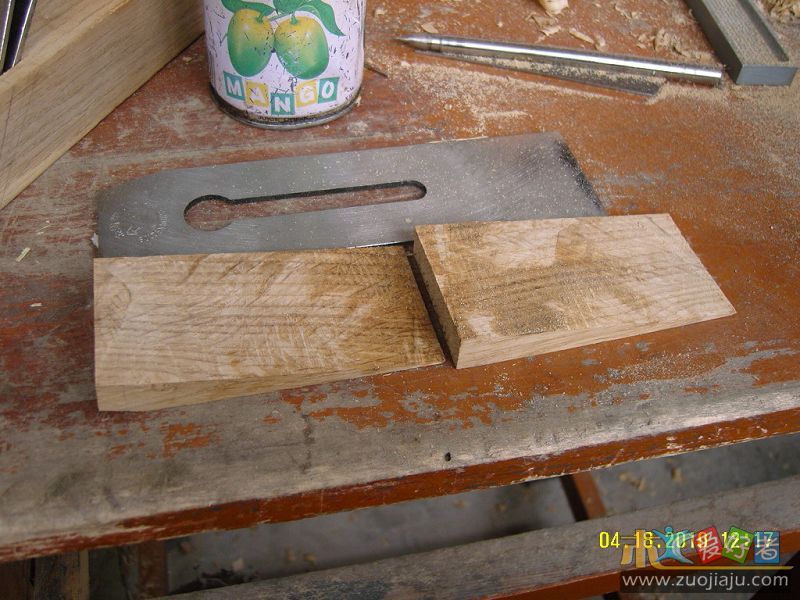

锯开成为两个木楔料

锯开成为两个木楔料

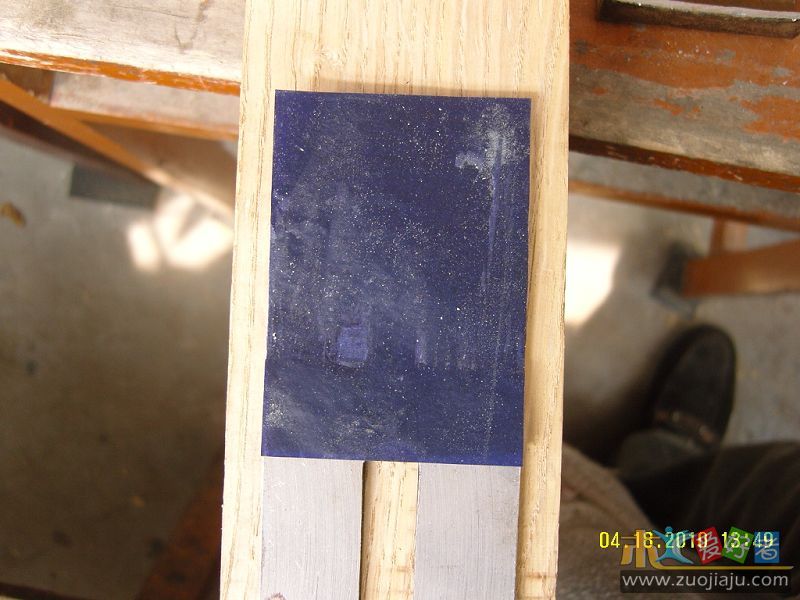

刨刀贴上复写纸

刨刀贴上复写纸

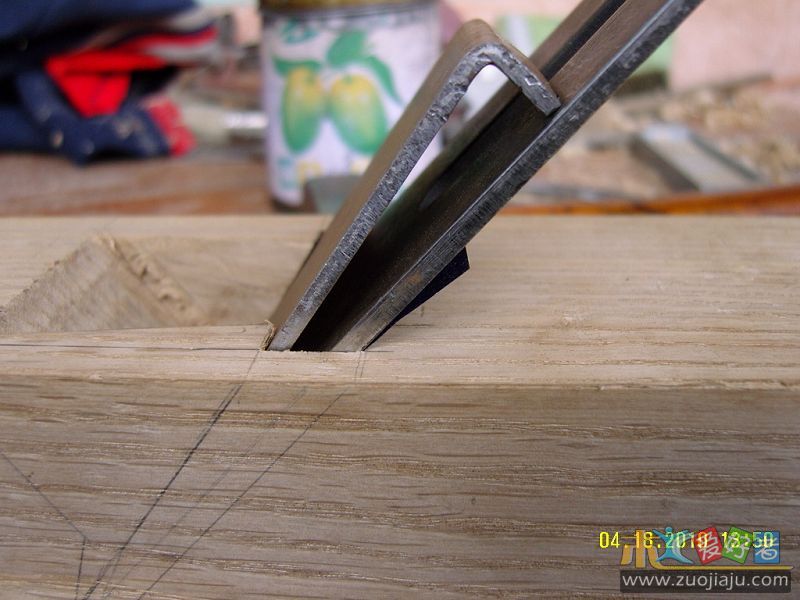

装入刨膛

装入刨膛

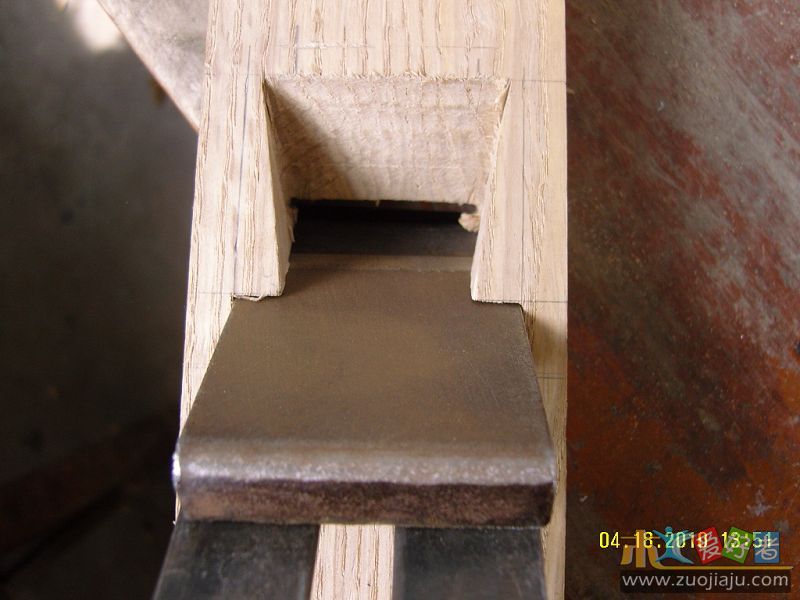

打紧刨楔

打紧刨楔

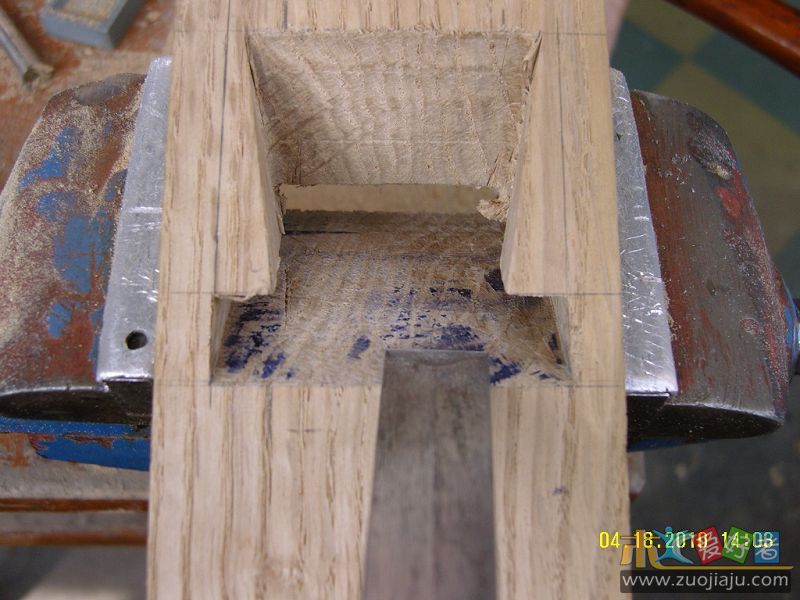

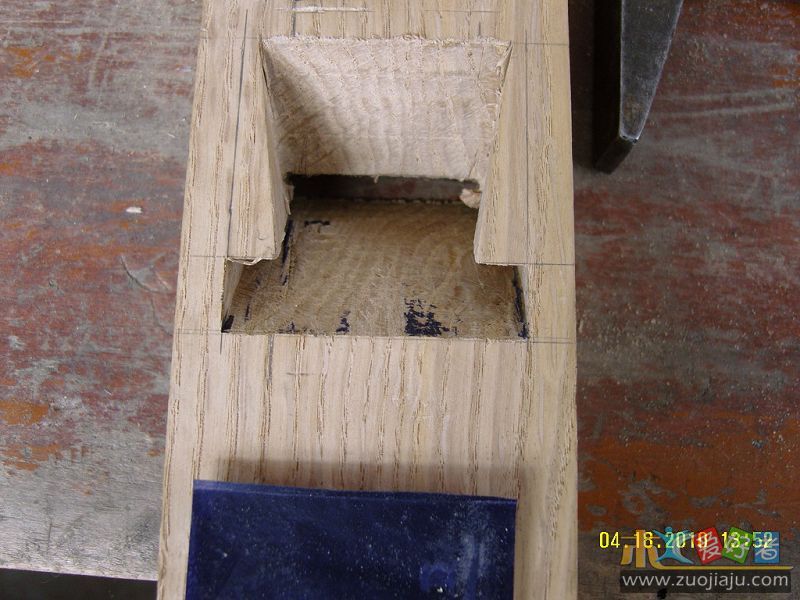

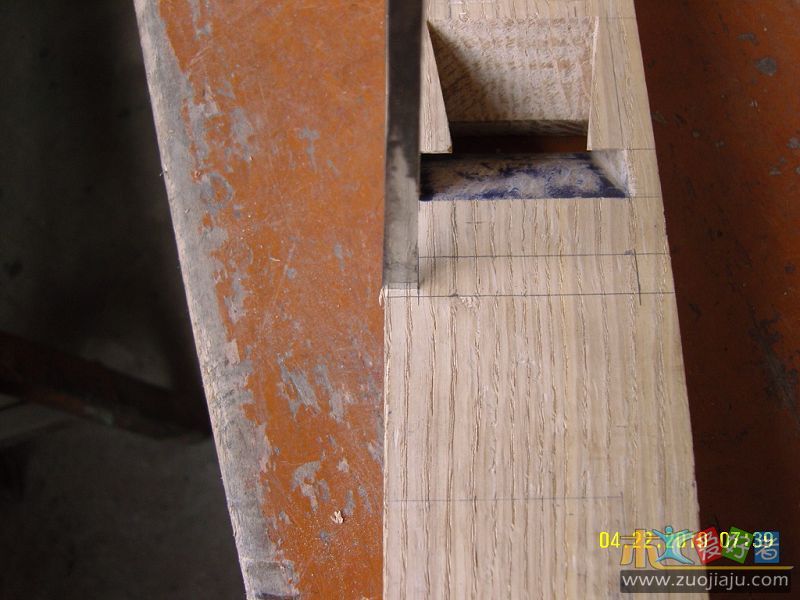

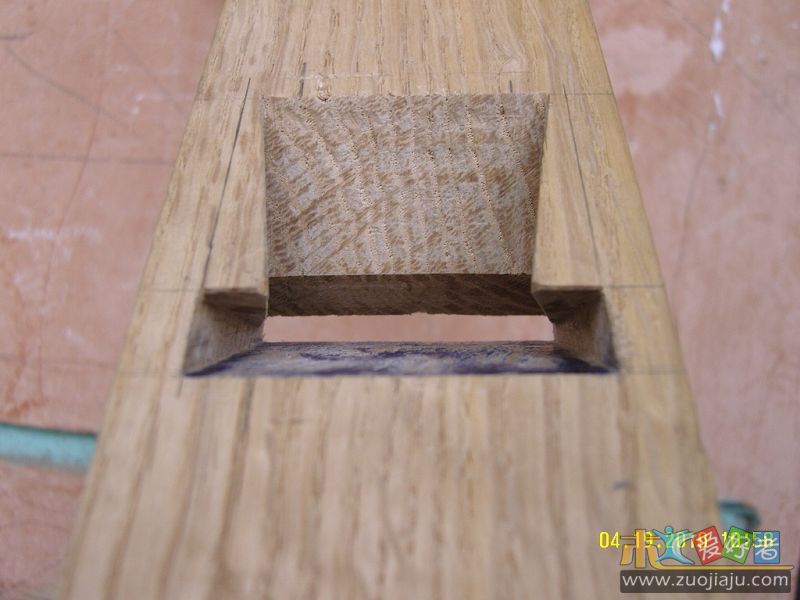

卸下刨刀有蓝色痕迹处为高点

卸下刨刀有蓝色痕迹处为高点

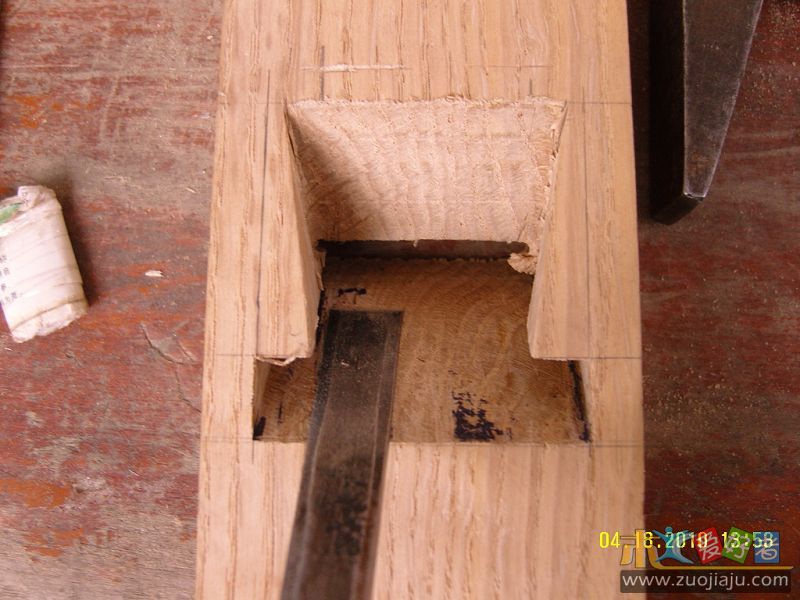

铲掉高点

铲掉高点

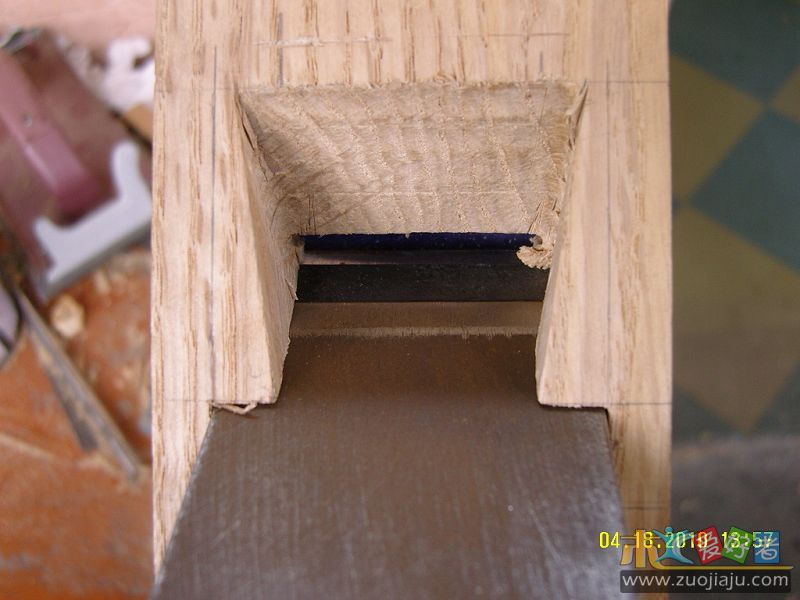

再装入带复写纸的刨刀

再装入带复写纸的刨刀

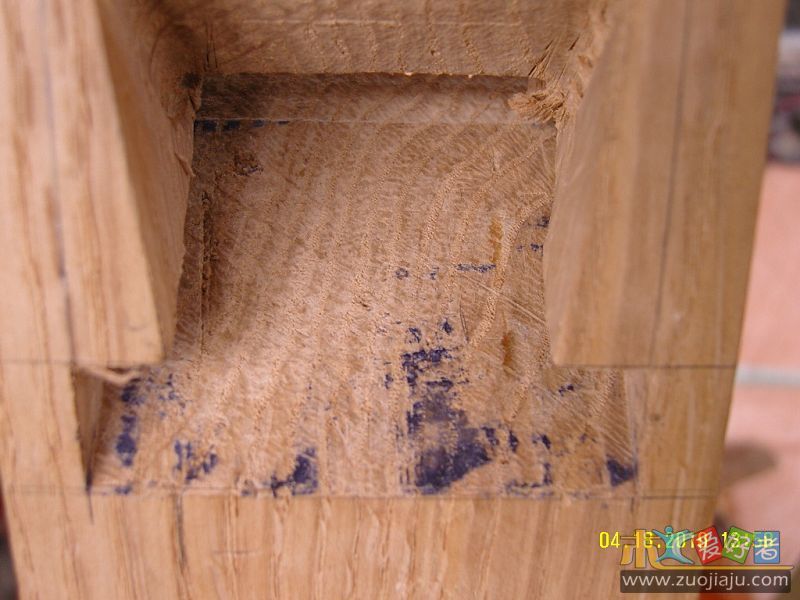

蓝点增多

蓝点增多

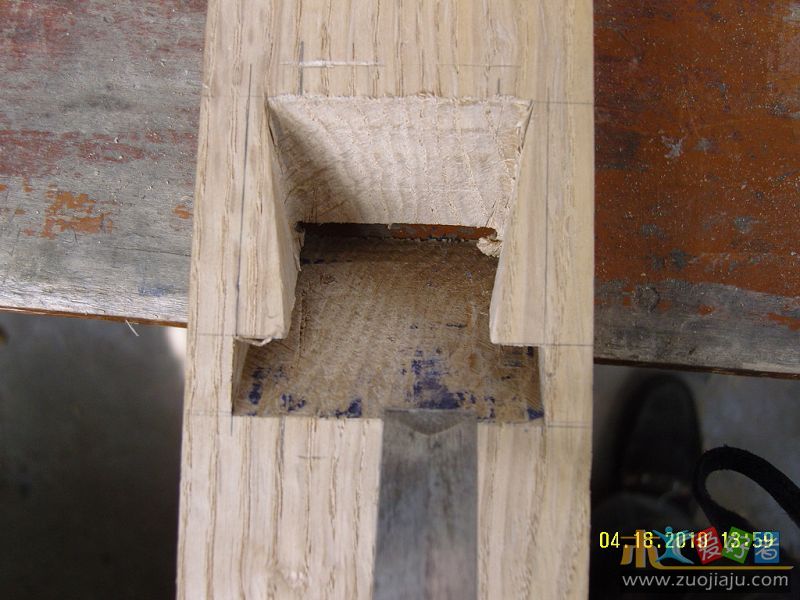

再铲掉高点

再铲掉高点

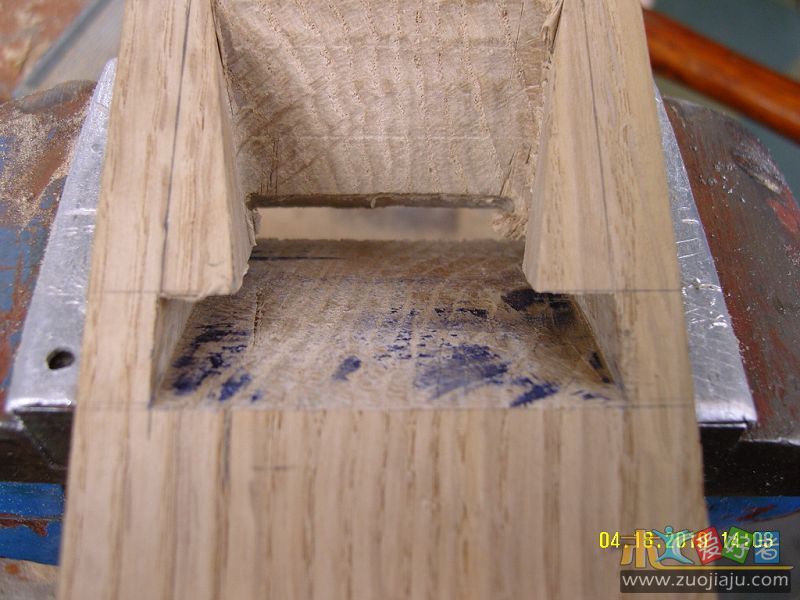

反复好多次

反复好多次

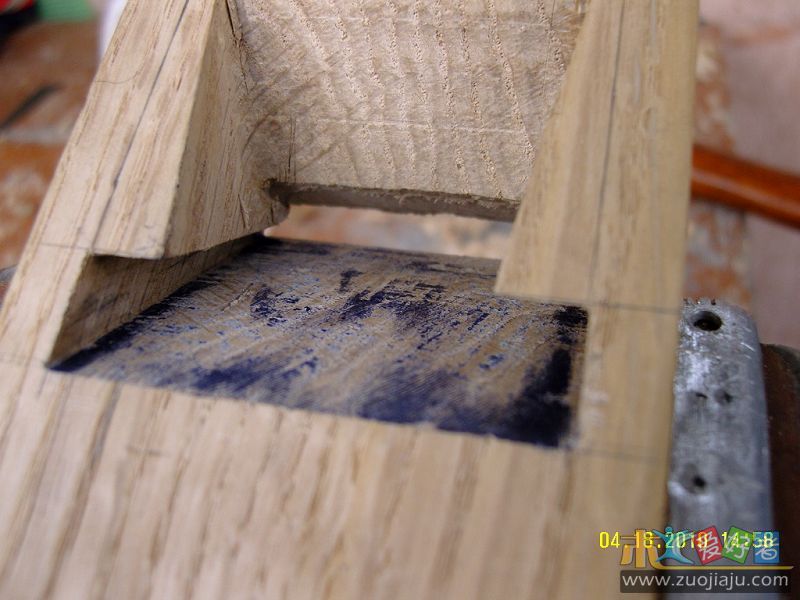

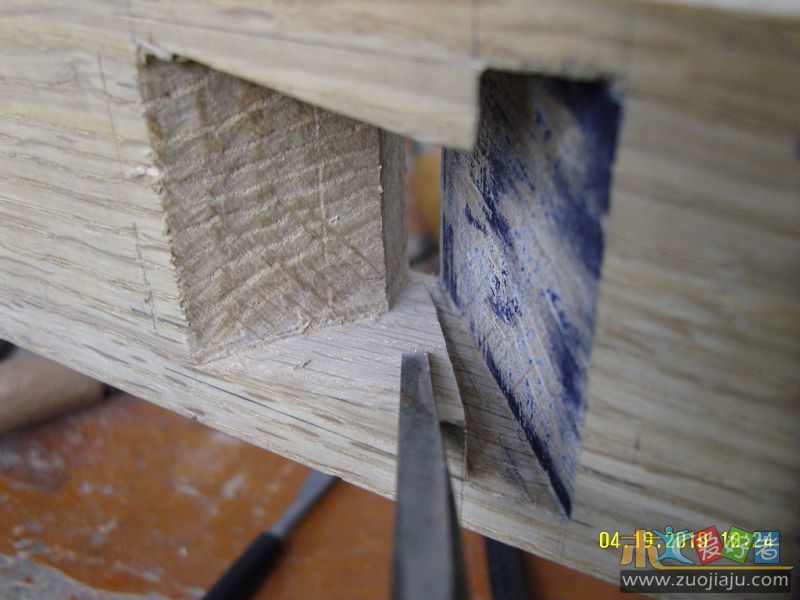

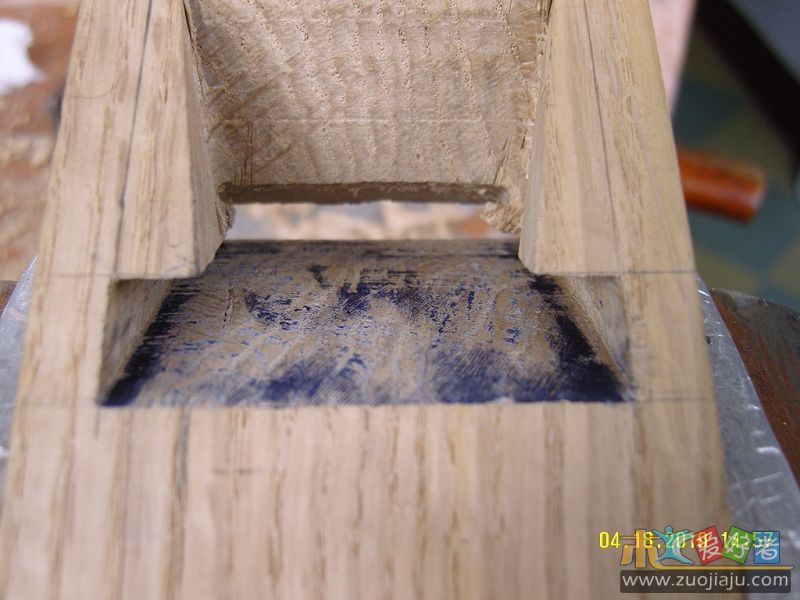

刨膛斜面上下四个角和中部都有蓝色最好。上下四个角有,中间没有,虽不影响使用,但刨削时会“响膛”

刨膛斜面上下四个角和中部都有蓝色最好。上下四个角有,中间没有,虽不影响使用,但刨削时会“响膛”

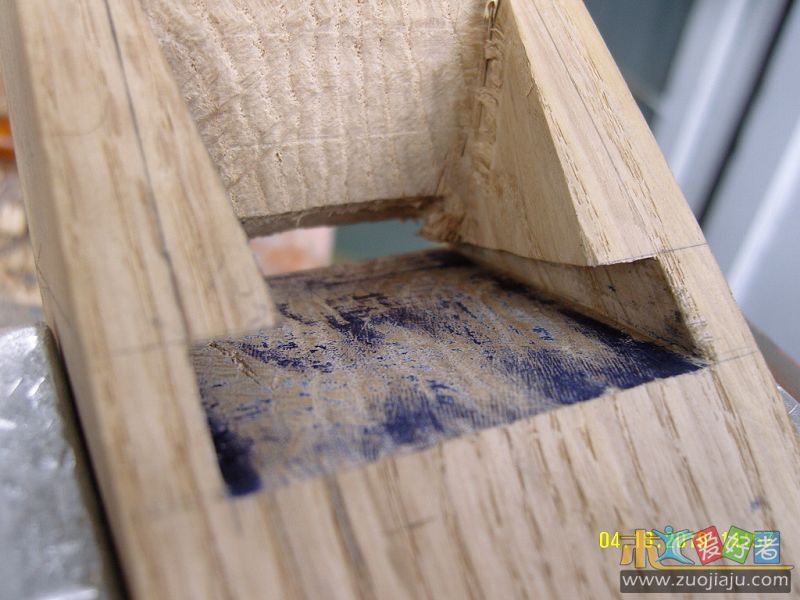

如刨刀和刨膛斜面不符实,刨削时刨刀震颤、刨嘟噜,将不能使用

如刨刀和刨膛斜面不符实,刨削时刨刀震颤、刨嘟噜,将不能使用

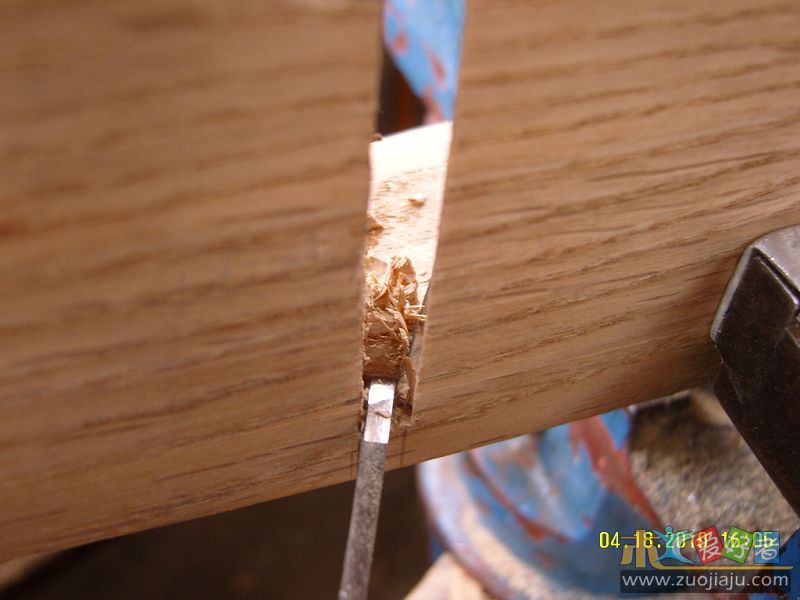

修千斤

修千斤

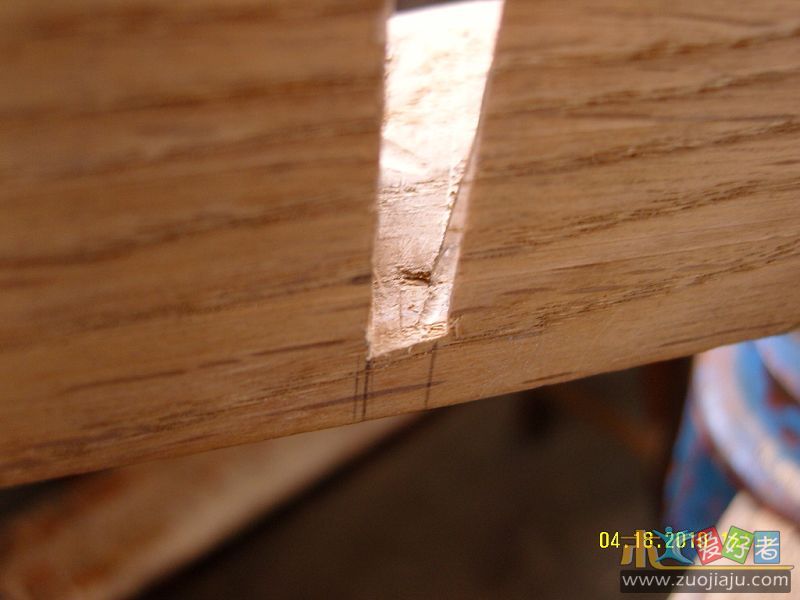

千斤由上向下逐渐收缩,直至尖灭

千斤由上向下逐渐收缩,直至尖灭

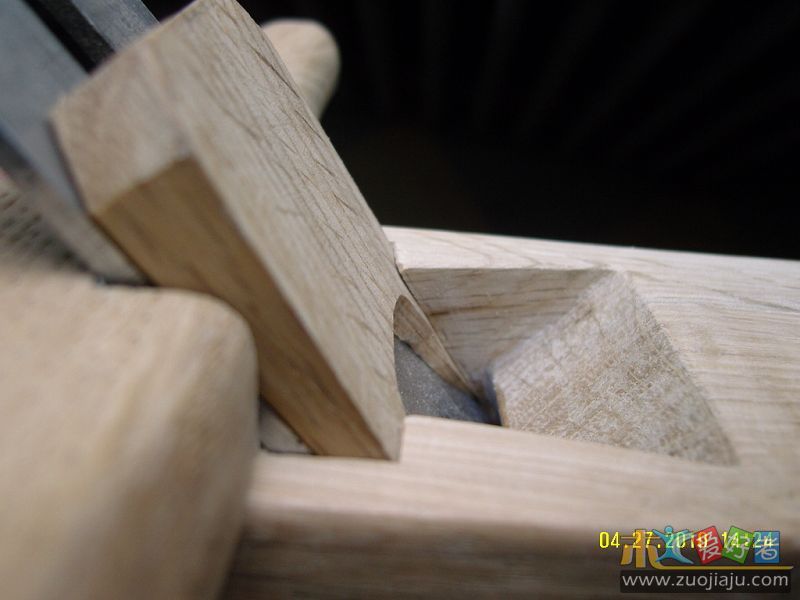

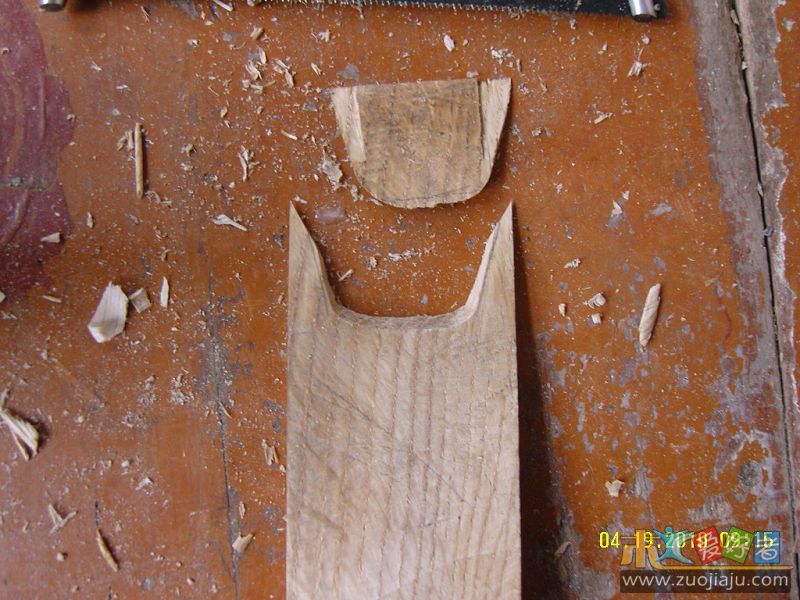

加工木刨楔

加工木刨楔

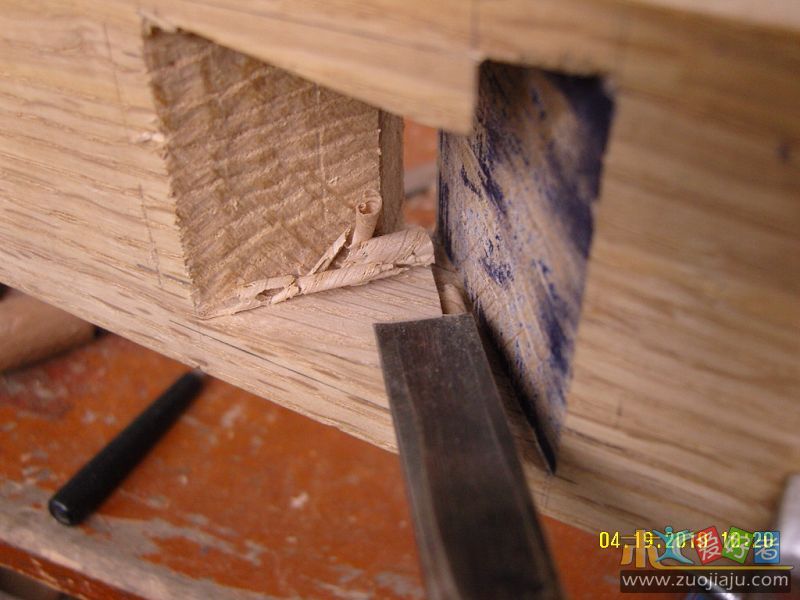

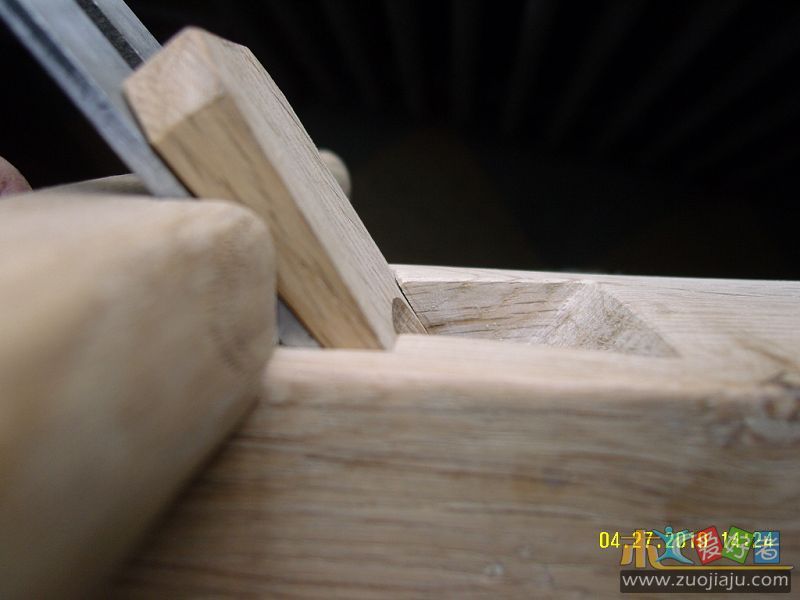

再修千斤,千斤要不大不小,既能压紧刨楔又不能阻塞刨花

再修千斤,千斤要不大不小,既能压紧刨楔又不能阻塞刨花

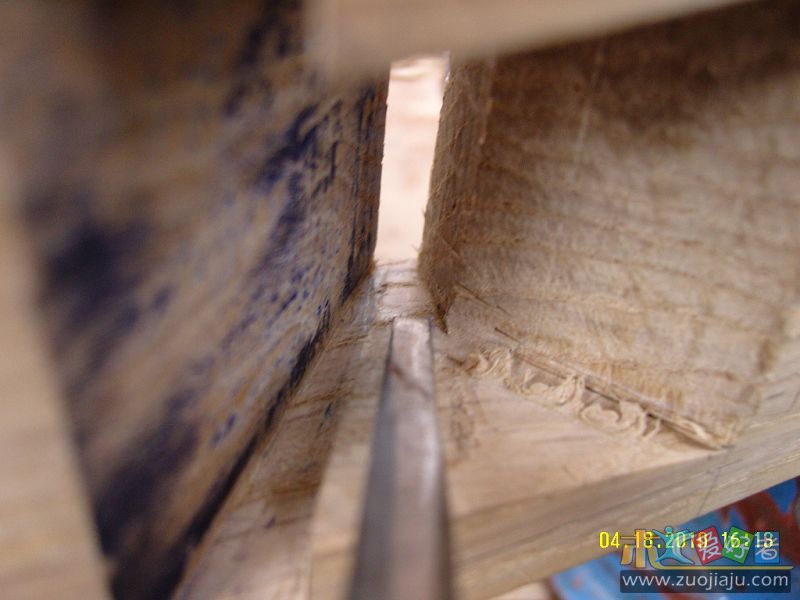

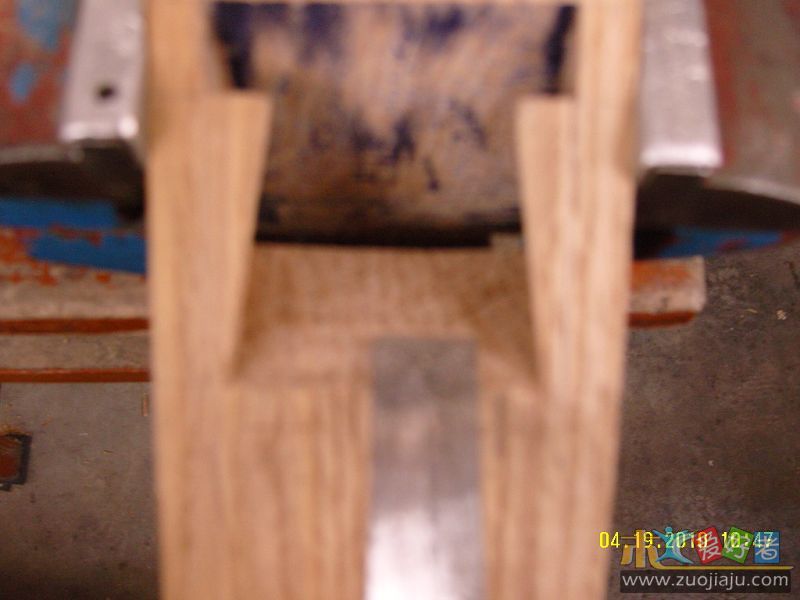

精修其他刨膛坡面

精修其他刨膛坡面

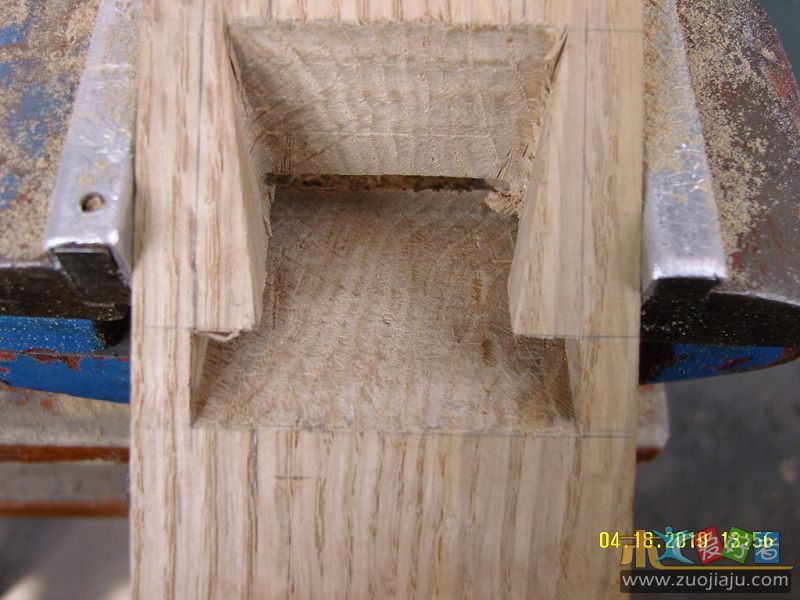

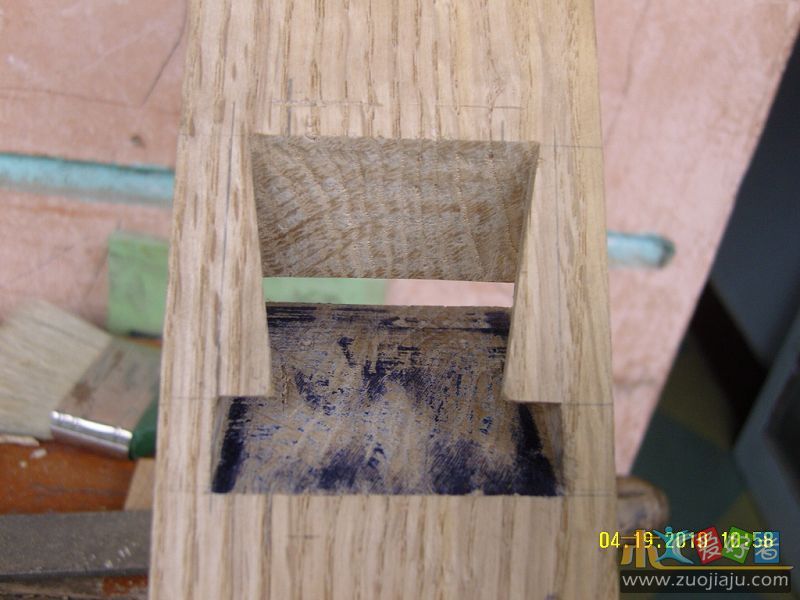

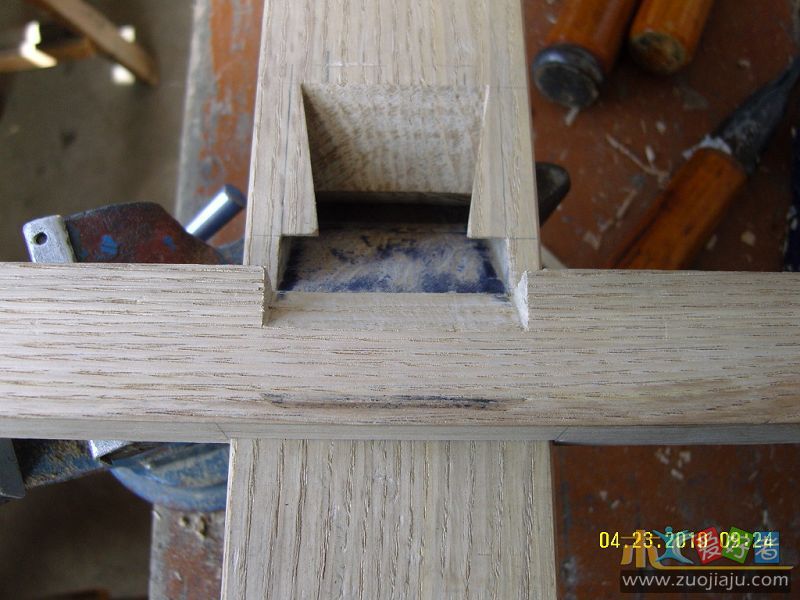

刨膛完成

刨膛完成

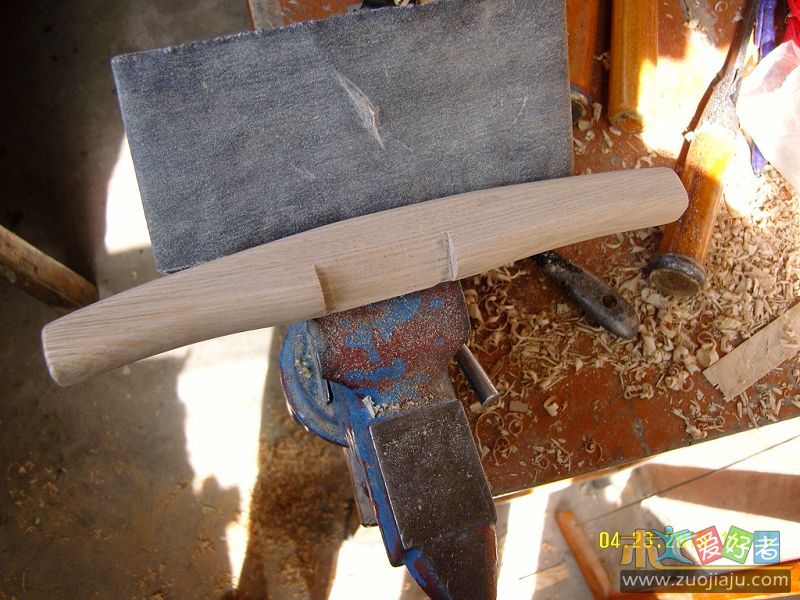

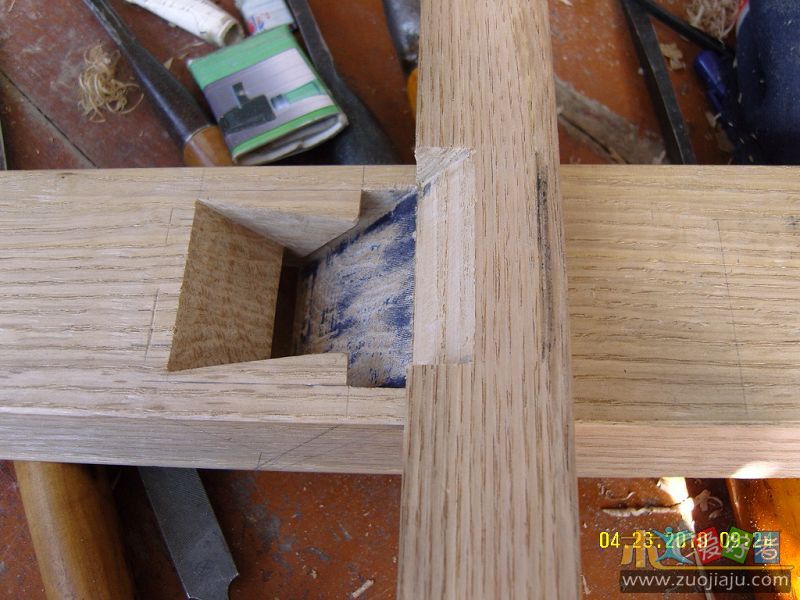

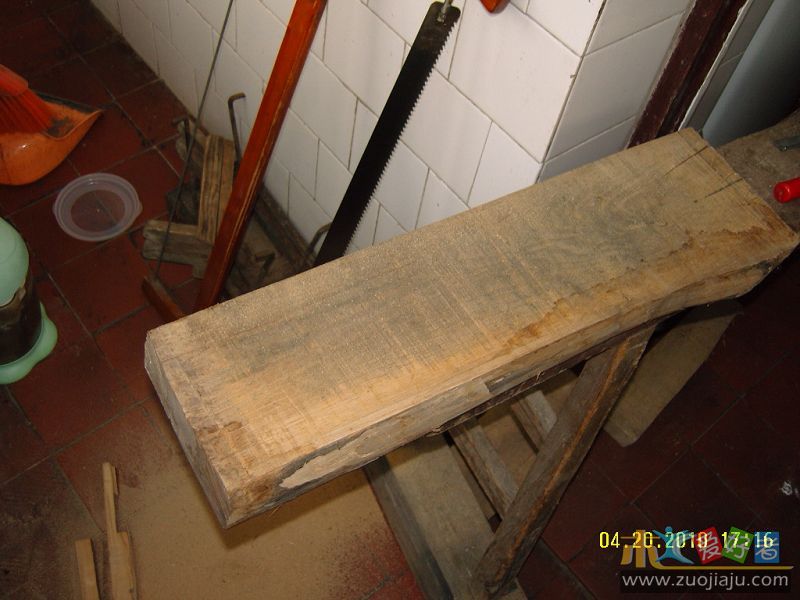

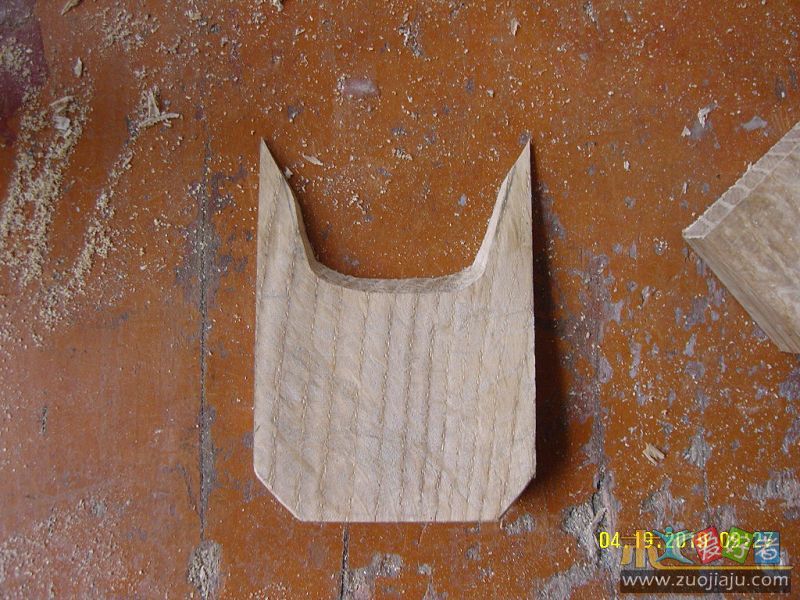

制作把柄

制作把柄

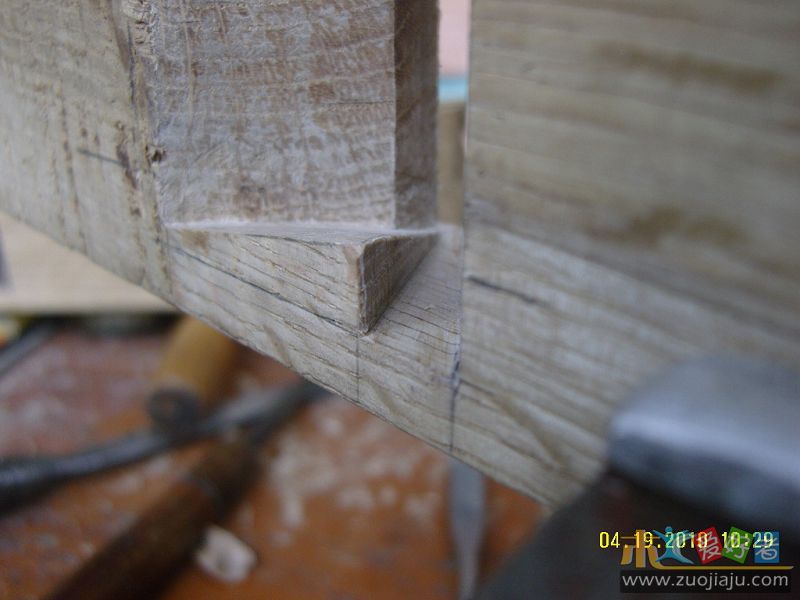

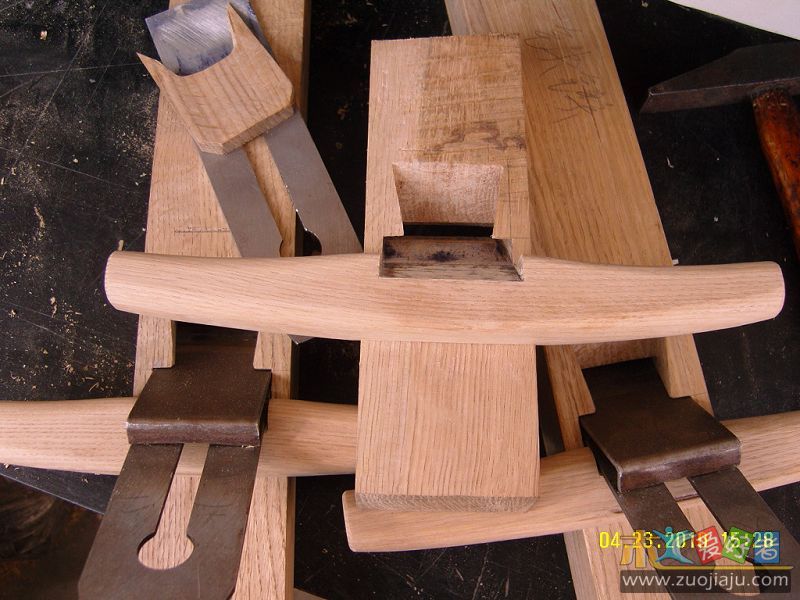

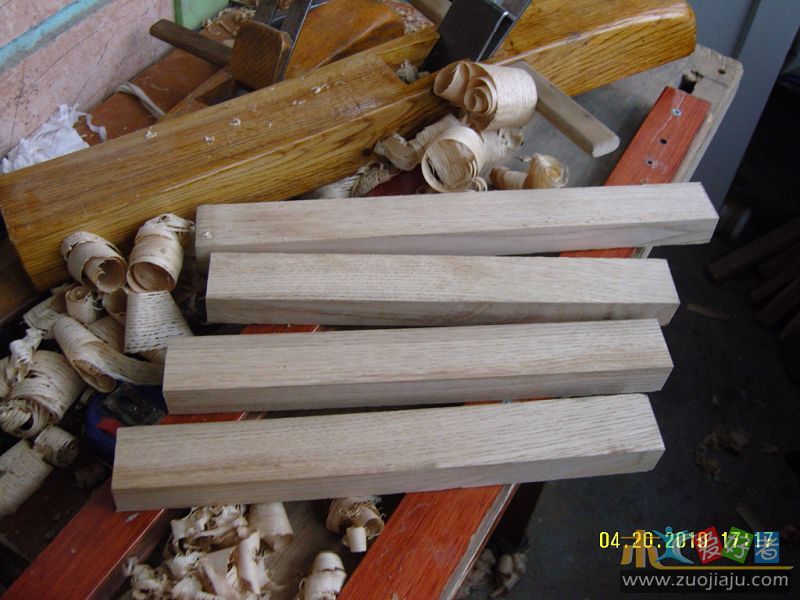

犄角把柄和刨体的固定方法一般有三

犄角把柄和刨体的固定方法一般有三

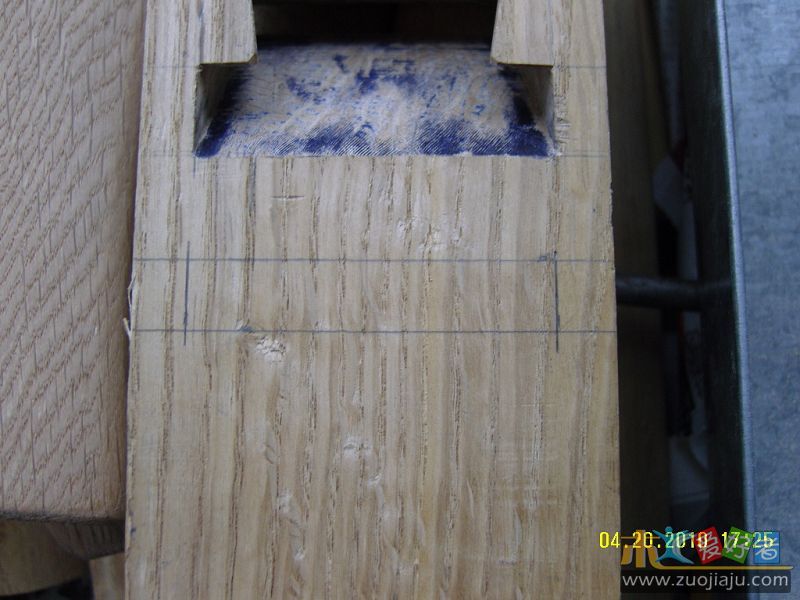

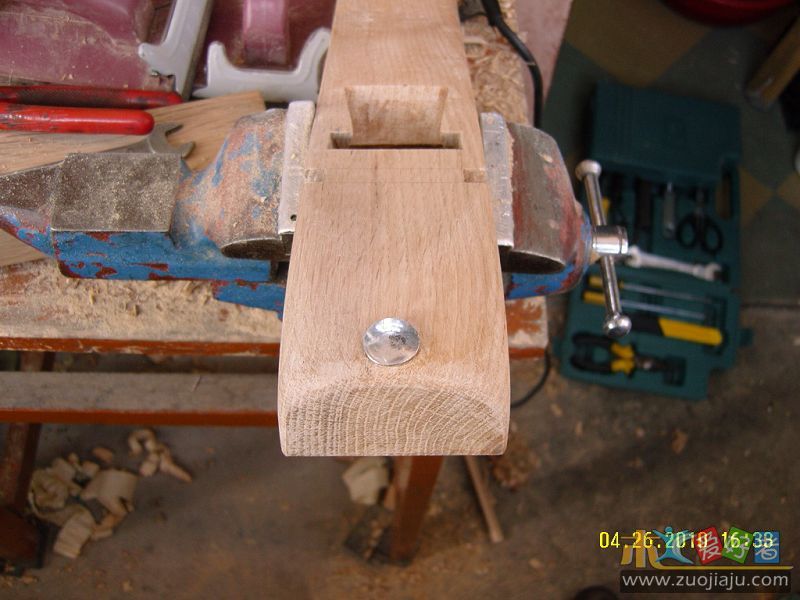

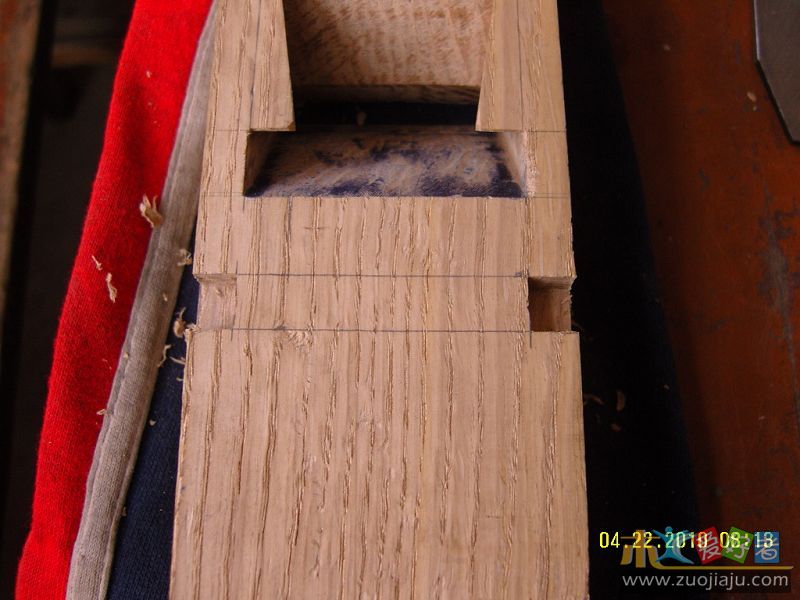

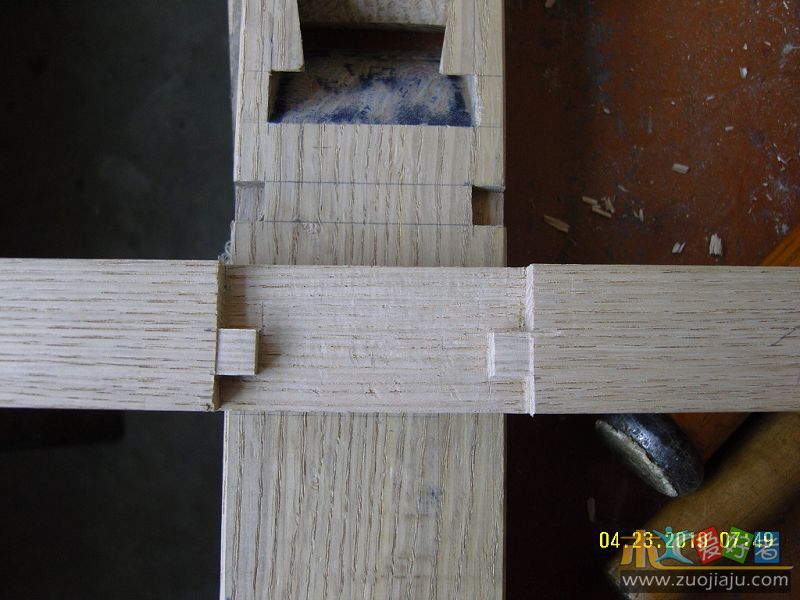

用钉固定,不可拆卸,不方便。还有做成燕尾槽榫插入的。我喜欢榫卯结合,靠刨刀压紧,把柄既是活的又不翘得 ...

用钉固定,不可拆卸,不方便。还有做成燕尾槽榫插入的。我喜欢榫卯结合,靠刨刀压紧,把柄既是活的又不翘得 ...

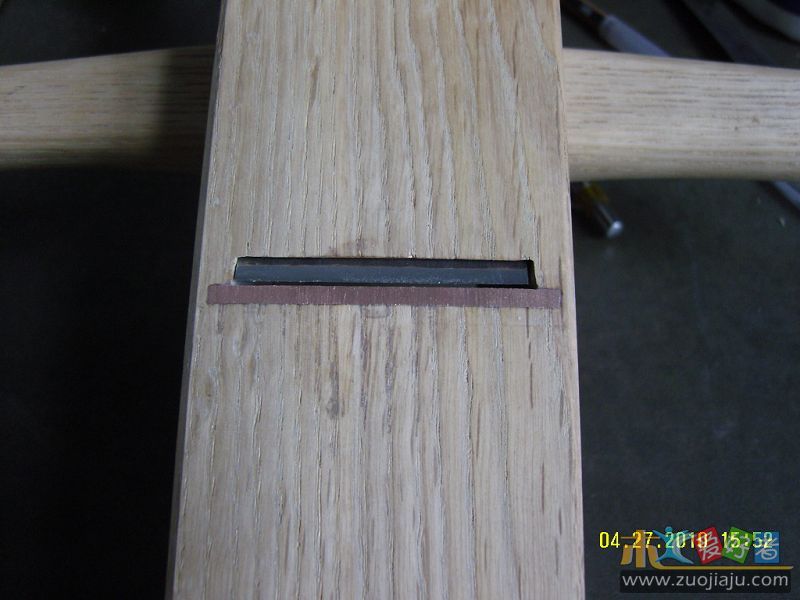

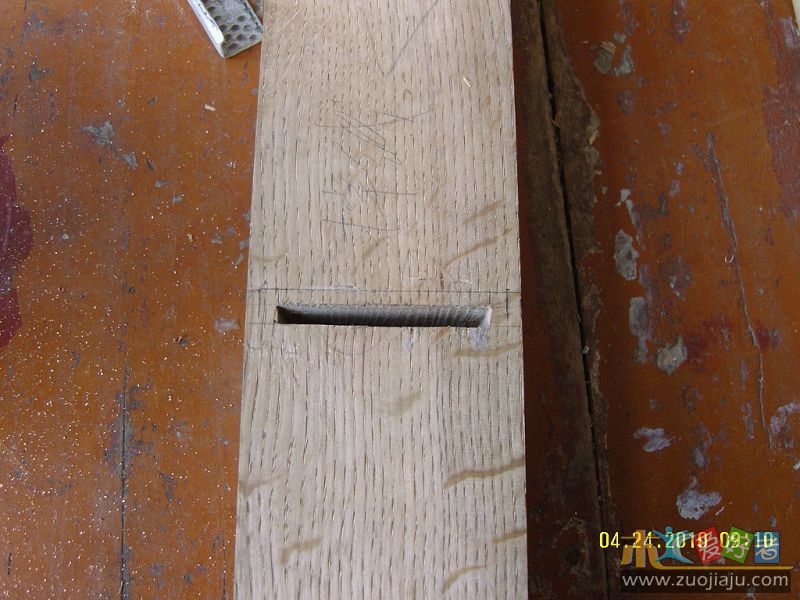

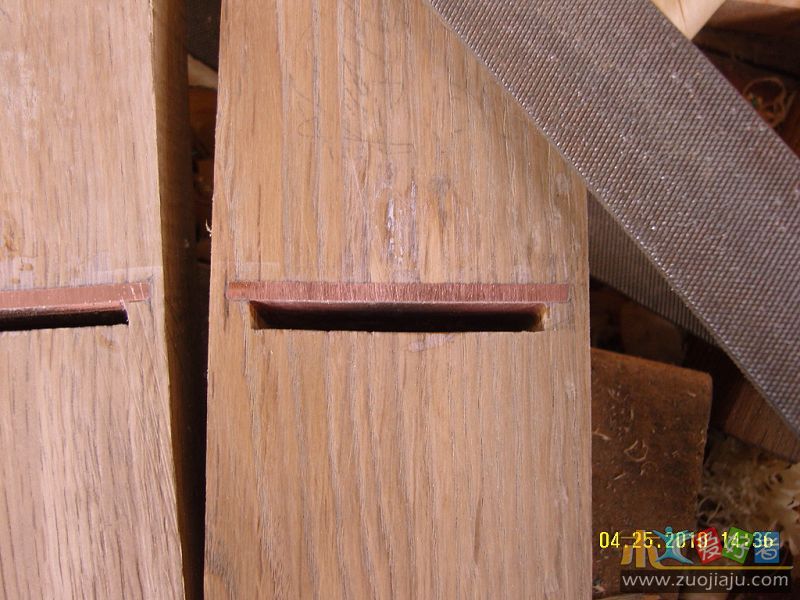

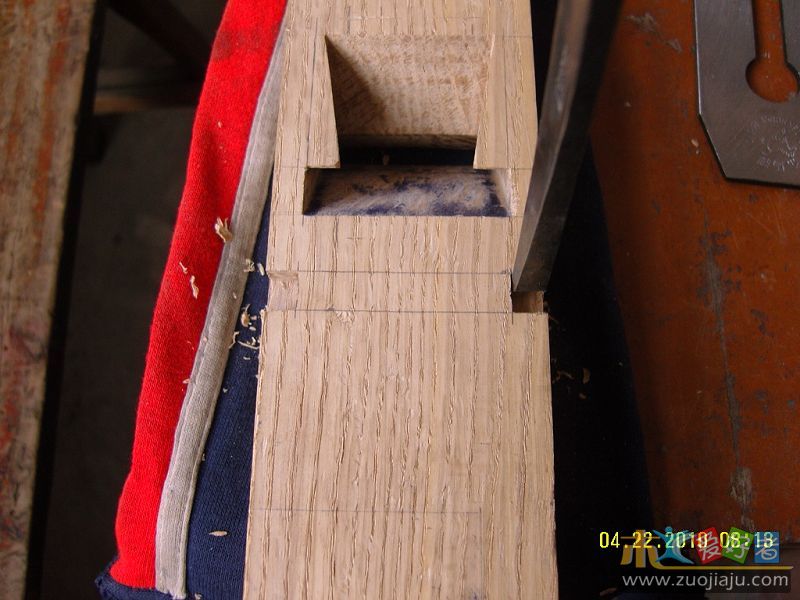

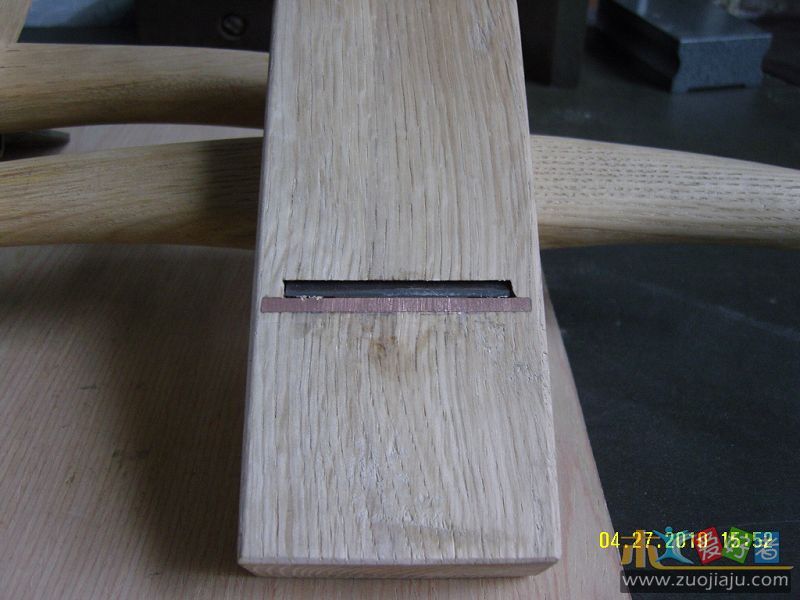

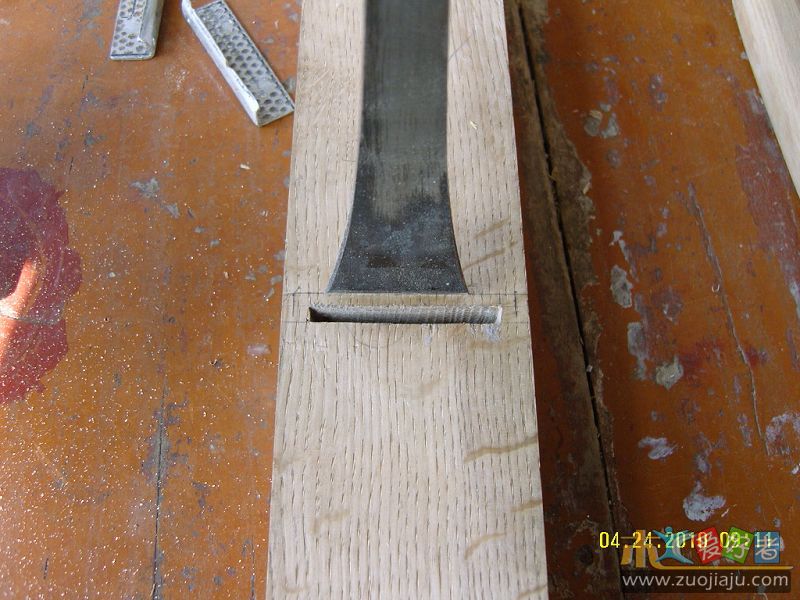

镶刨口

镶刨口

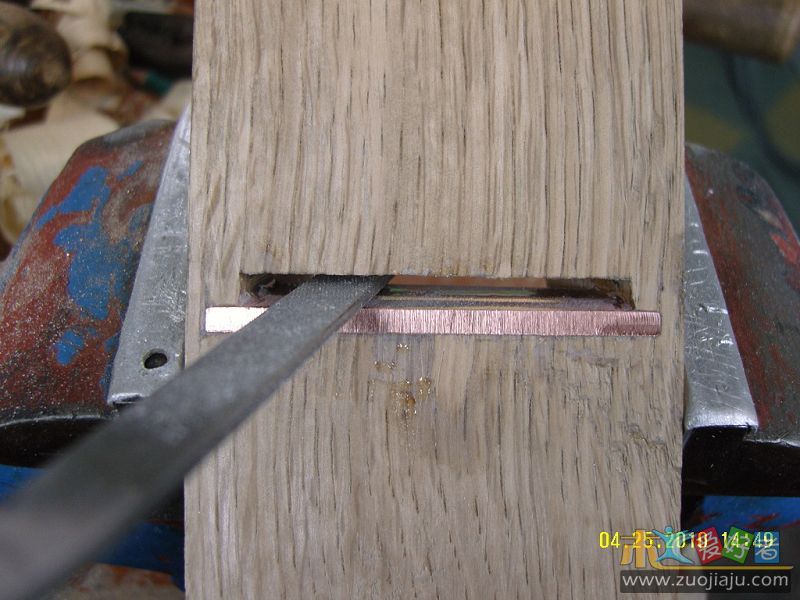

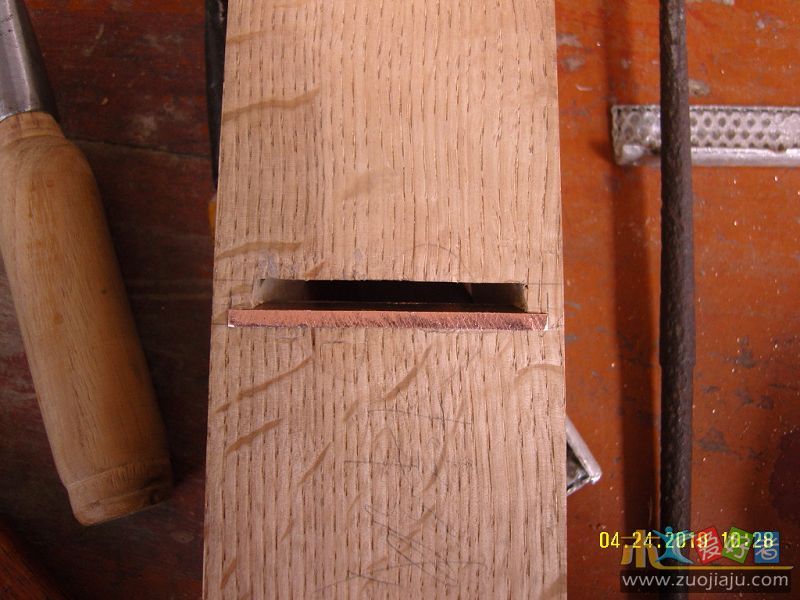

修刨口

修刨口

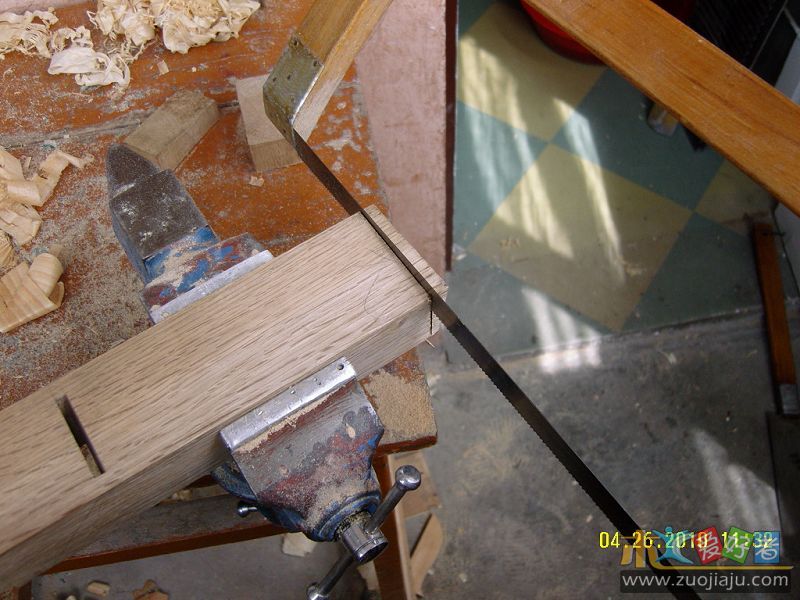

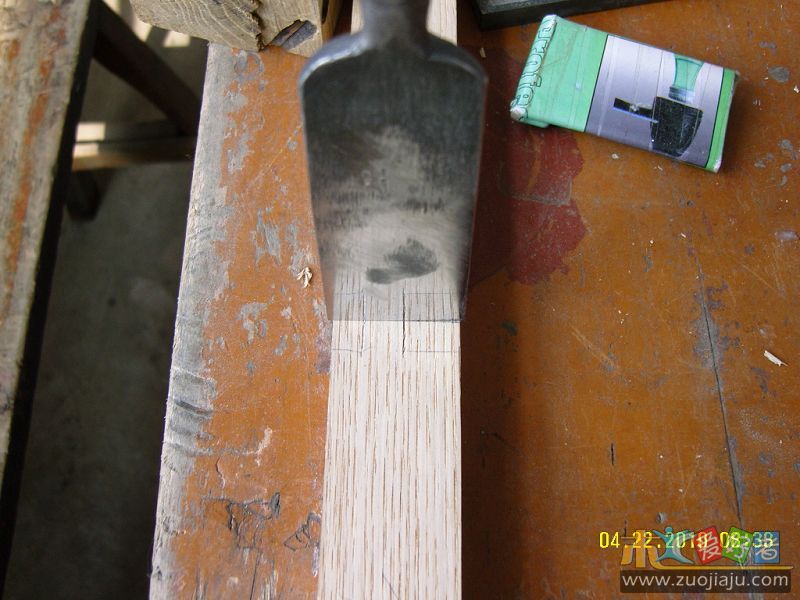

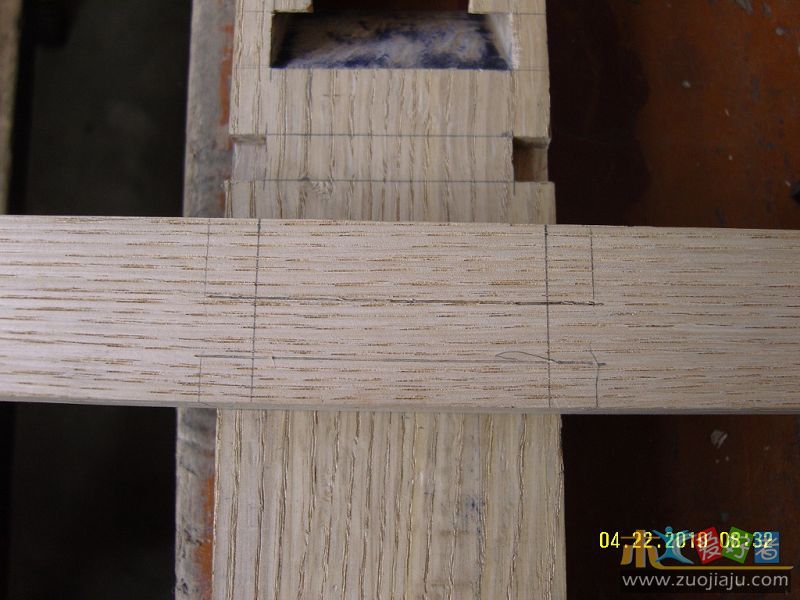

截断

截断

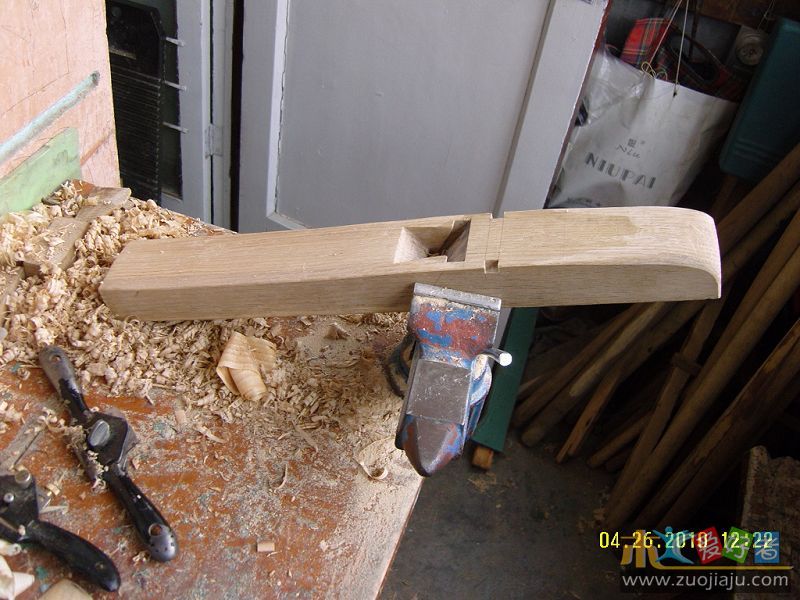

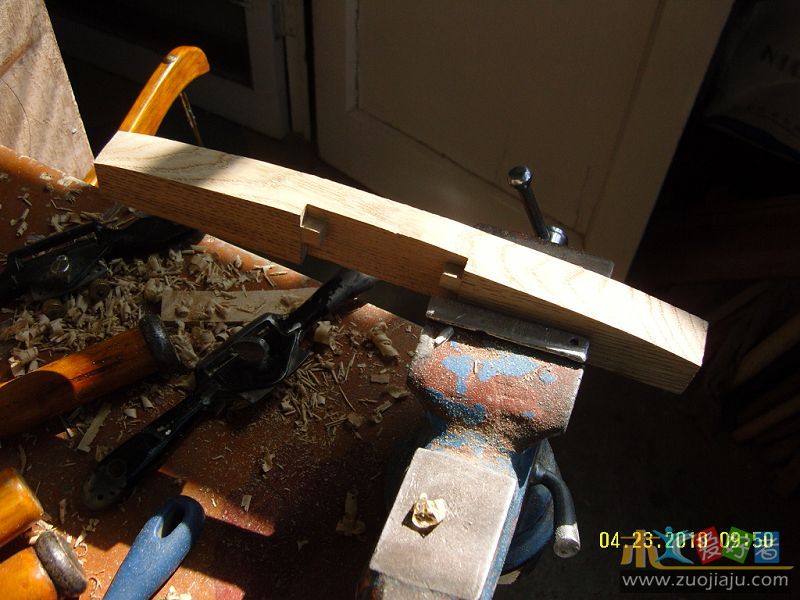

做出刨型

做出刨型

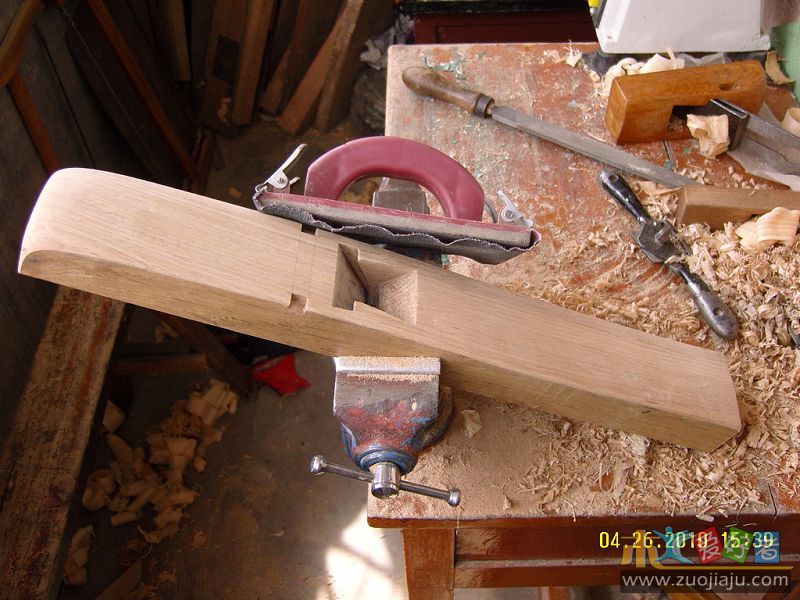

打磨

打磨

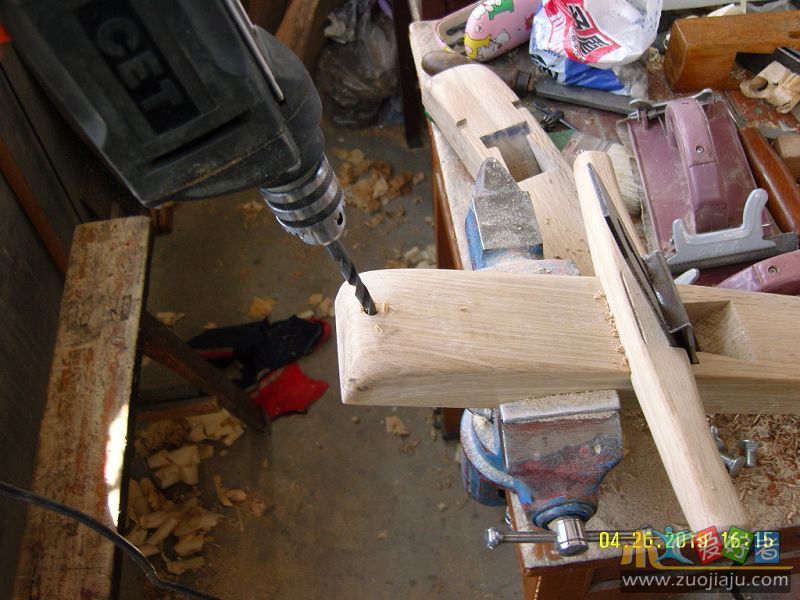

装挨打的钉

装挨打的钉

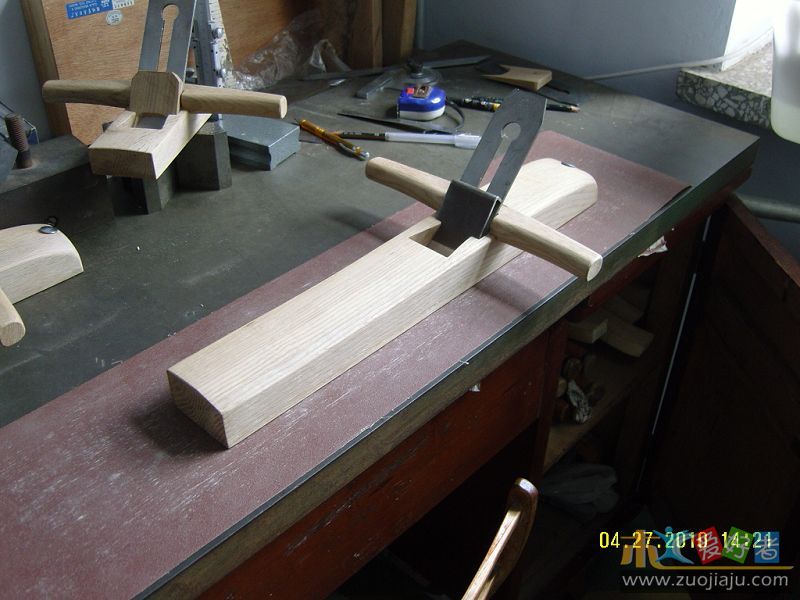

在平板上研磨刨底

在平板上研磨刨底

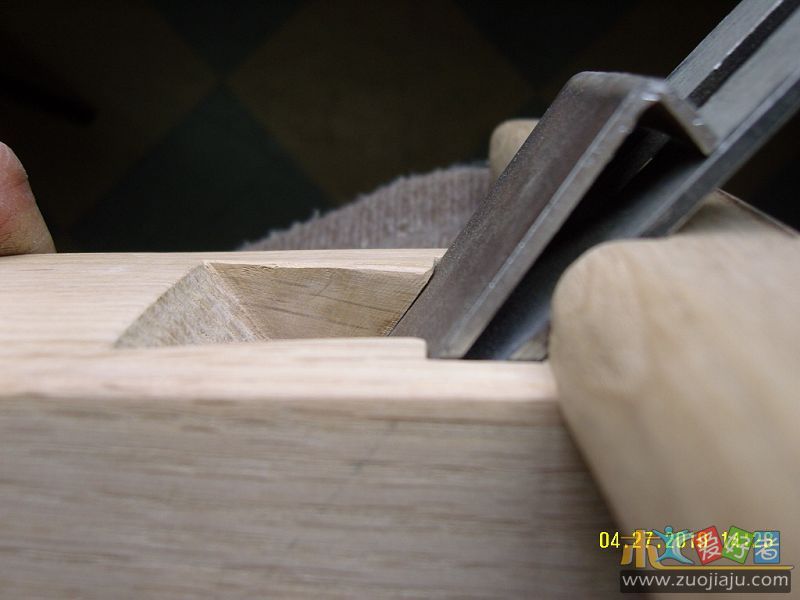

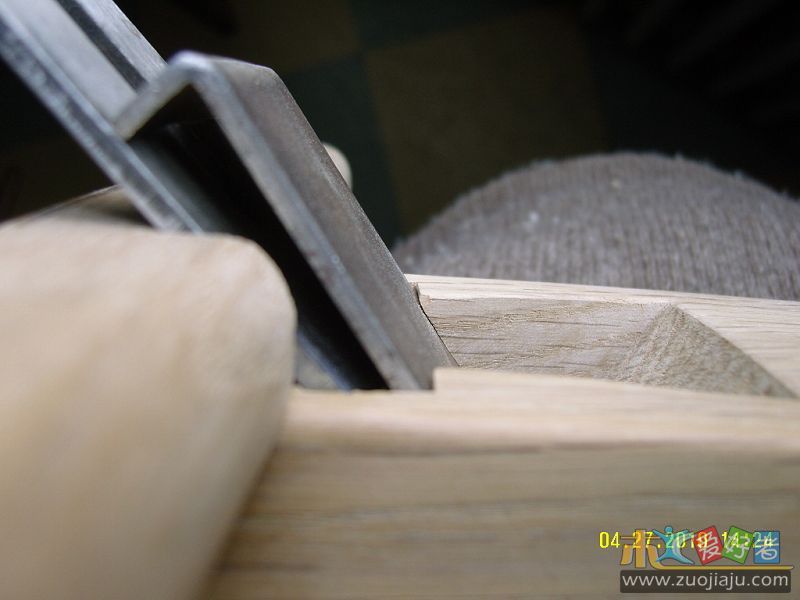

注意,千斤膀上端与刨楔虚接,底部与刨楔紧密结合。这样不至于挑了千斤

注意,千斤膀上端与刨楔虚接,底部与刨楔紧密结合。这样不至于挑了千斤

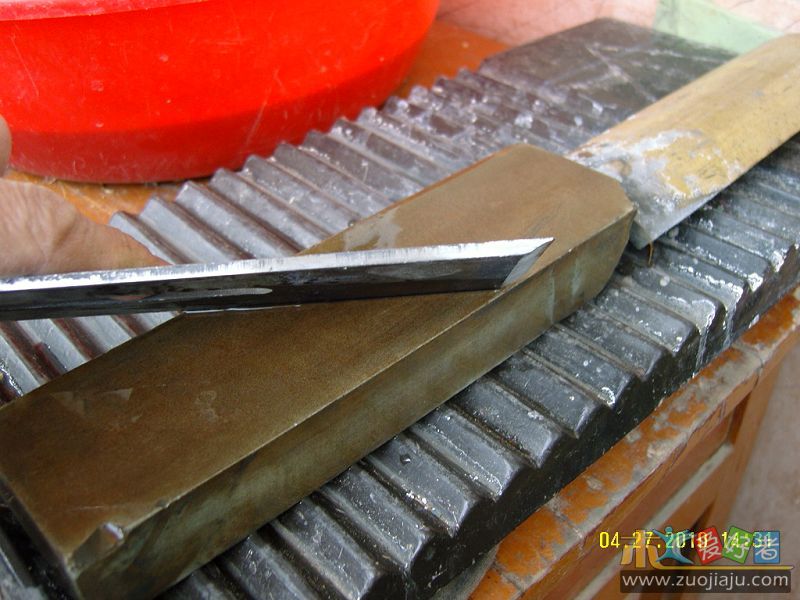

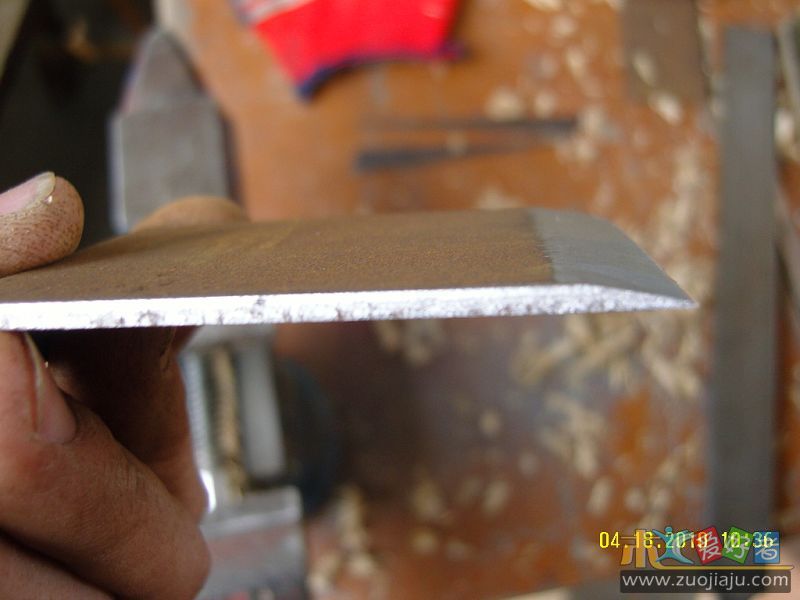

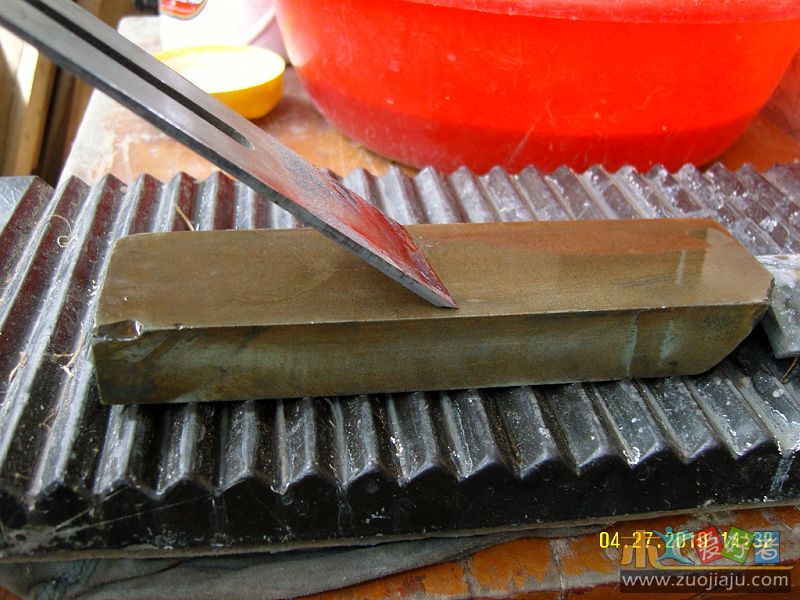

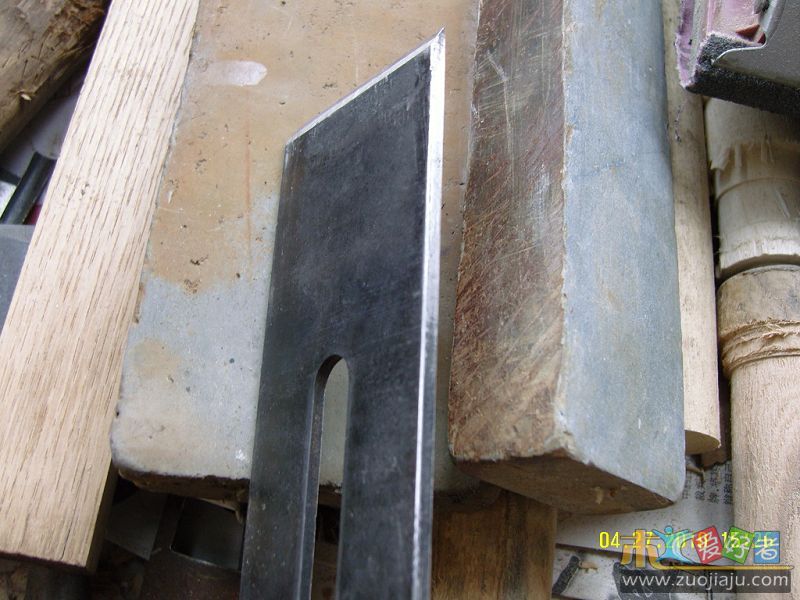

修整刨刀,开刃

修整刨刀,开刃

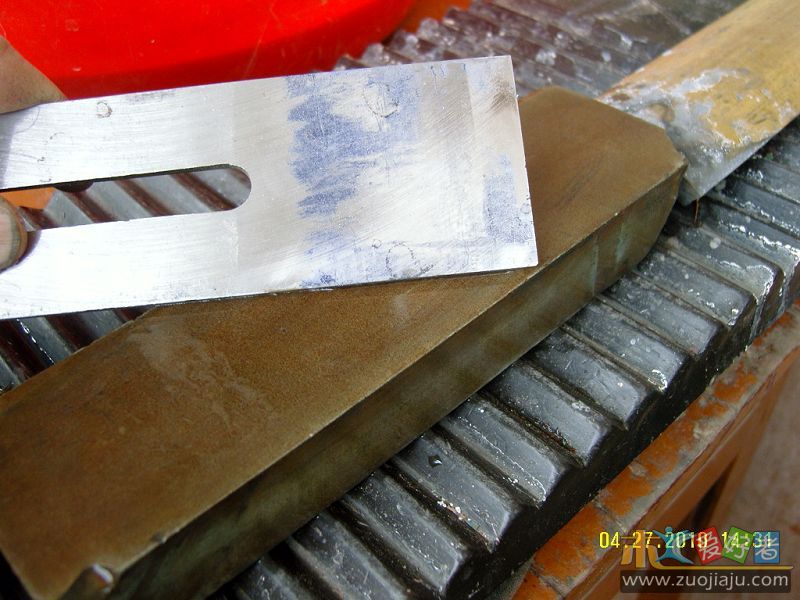

倒楞

倒楞

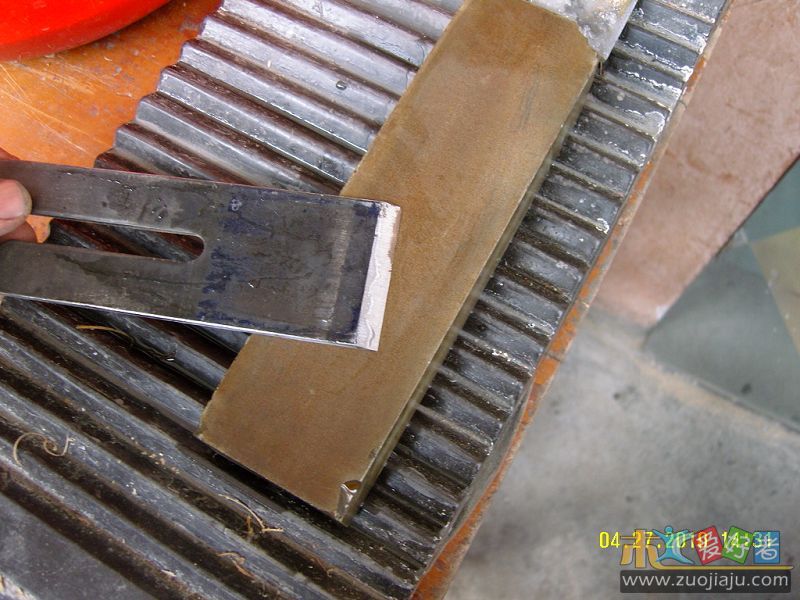

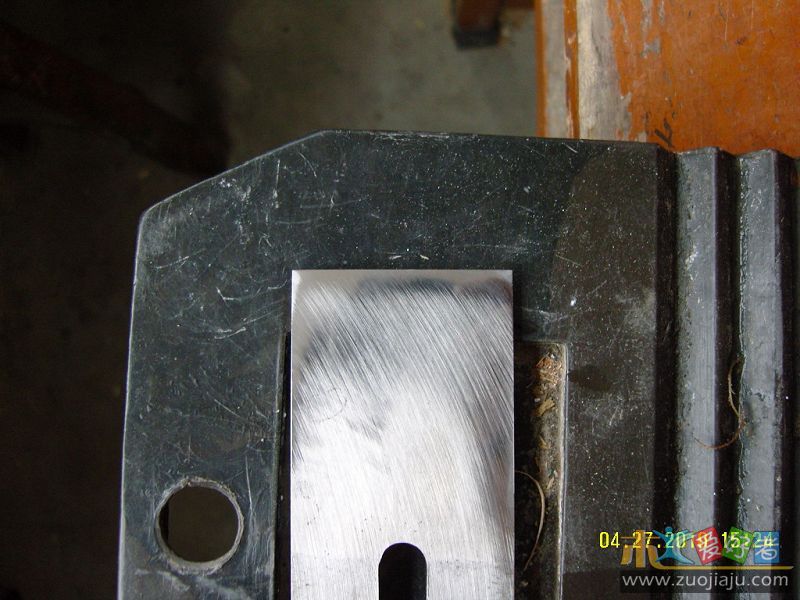

背磨

背磨

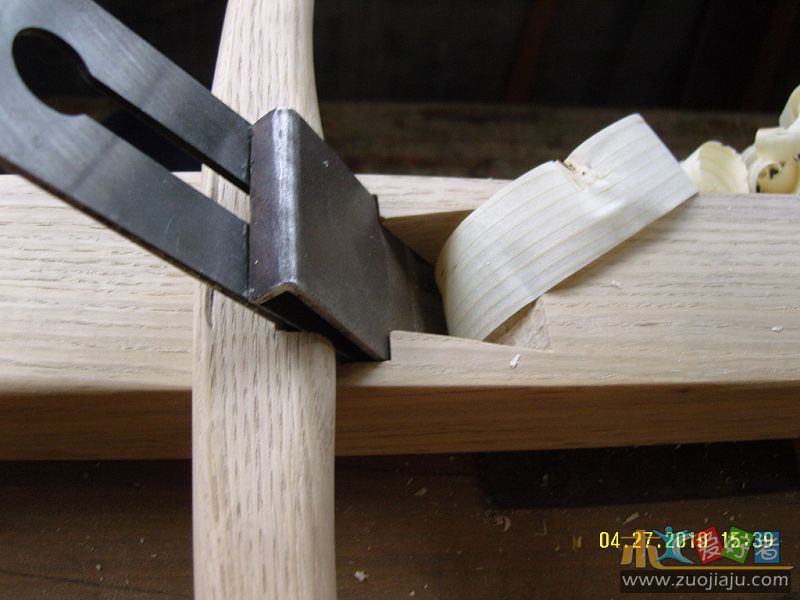

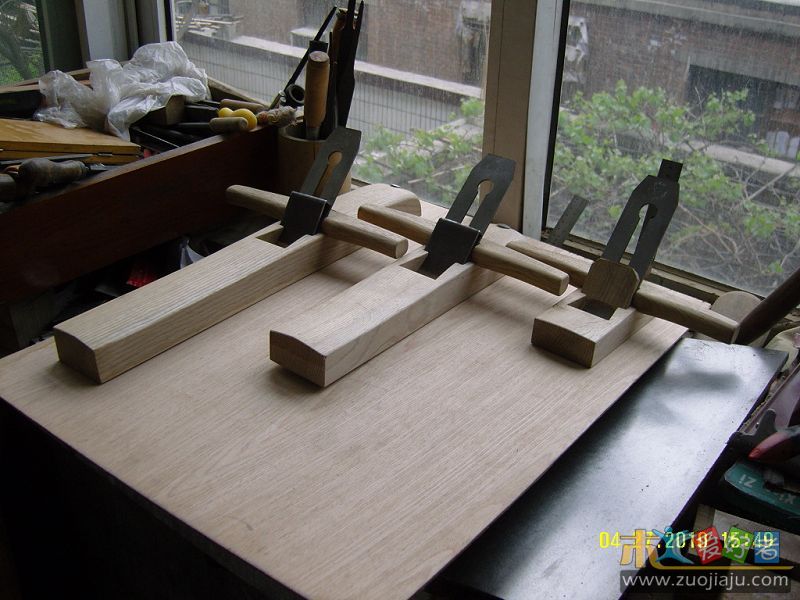

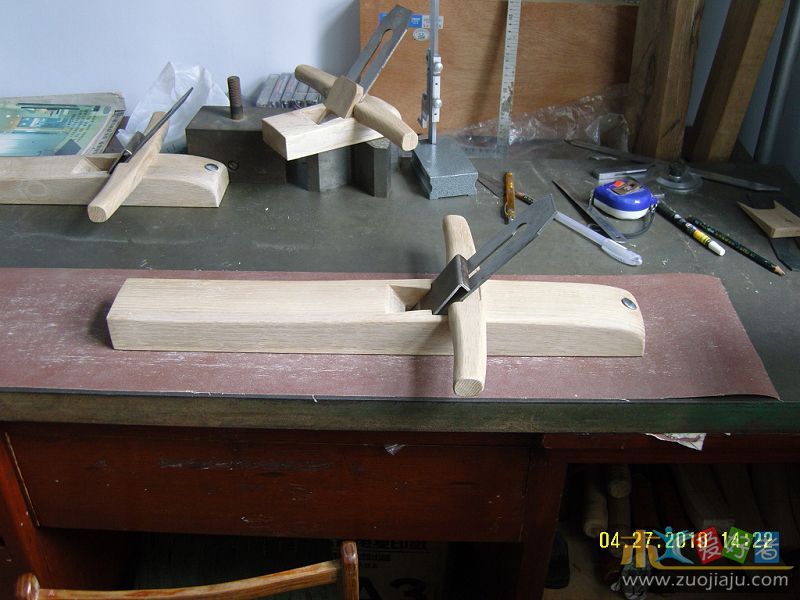

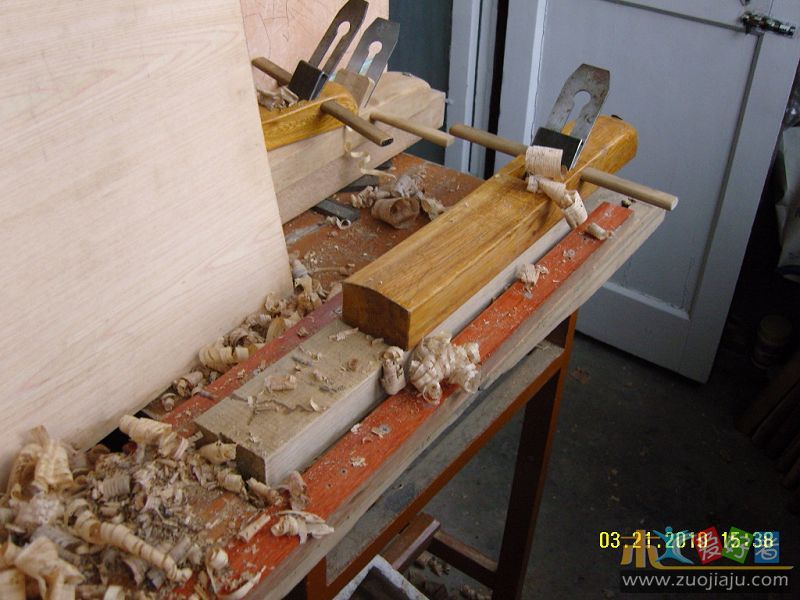

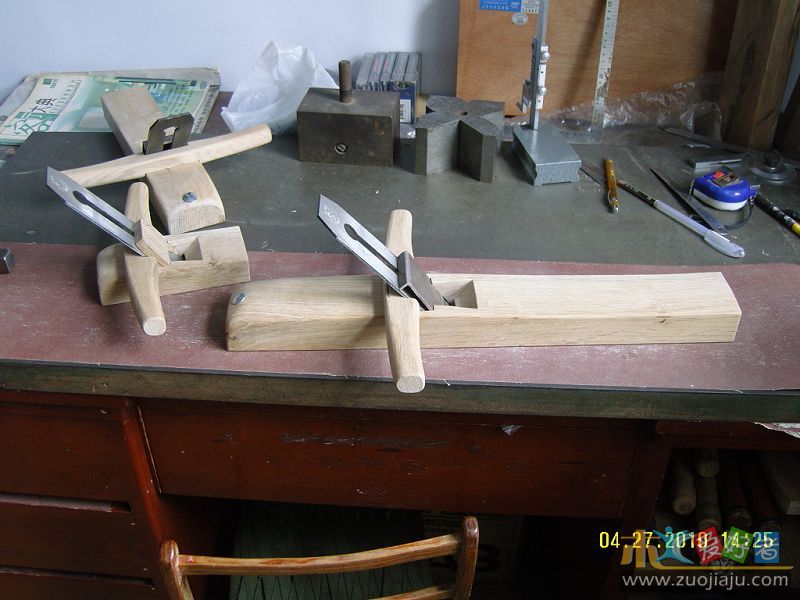

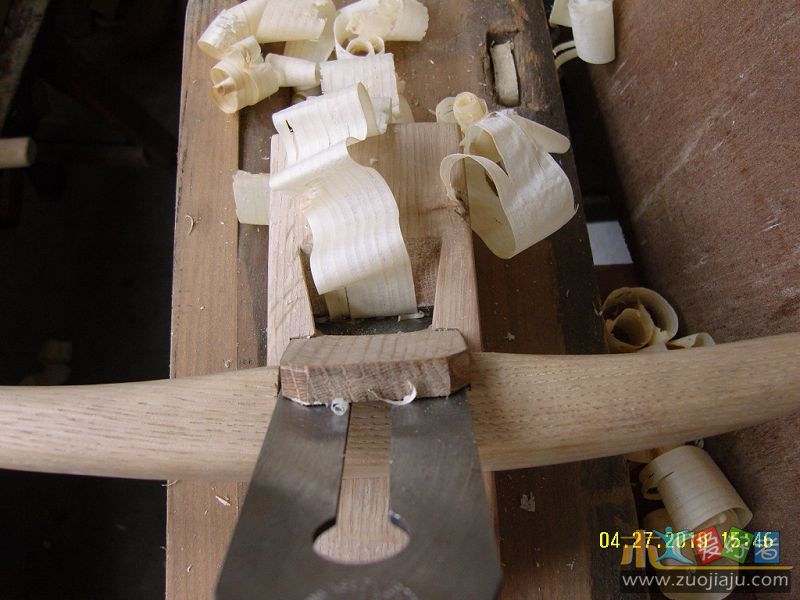

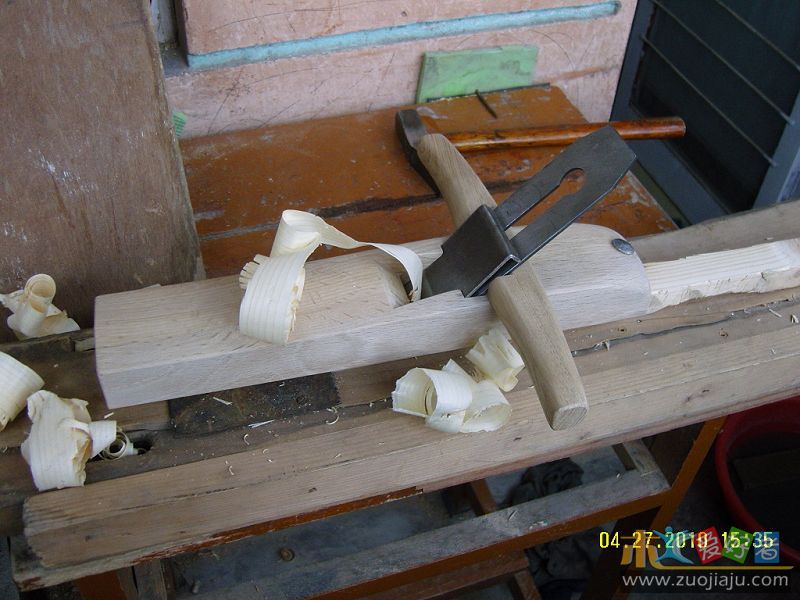

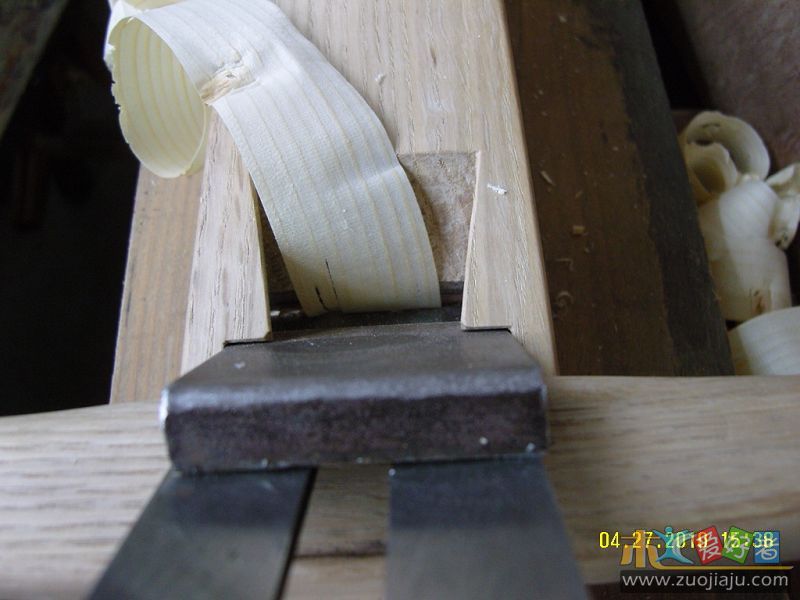

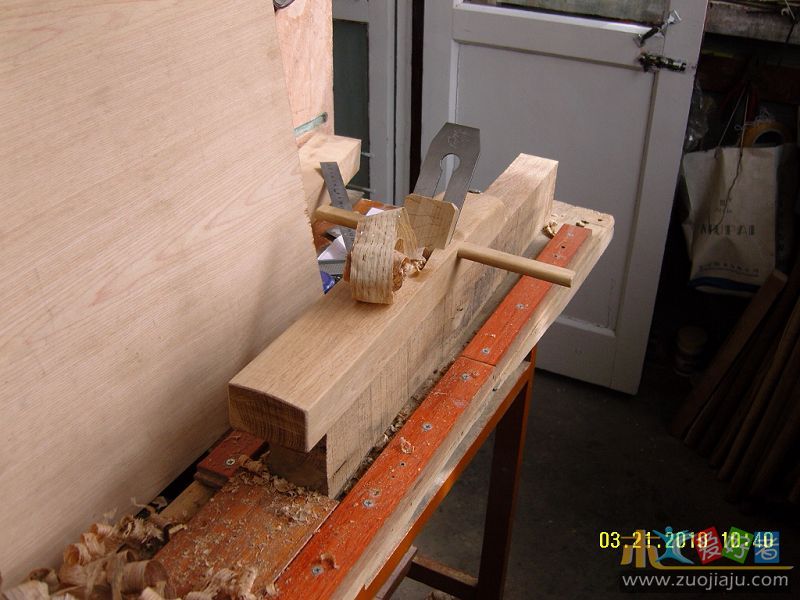

试刨。二刨是开路先锋,也叫二虎头,先上

试刨。二刨是开路先锋,也叫二虎头,先上

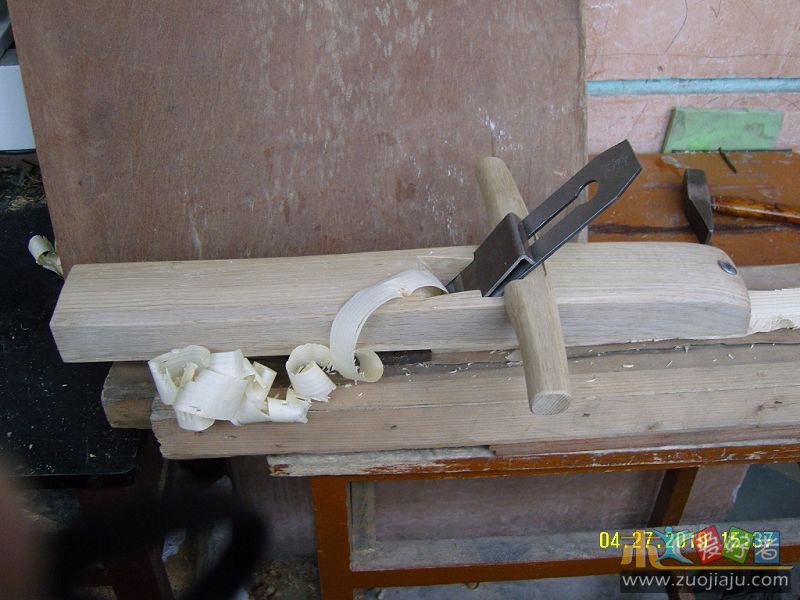

大刨随后,将木料刨得平整,大刨还可用来拼缝

大刨随后,将木料刨得平整,大刨还可用来拼缝

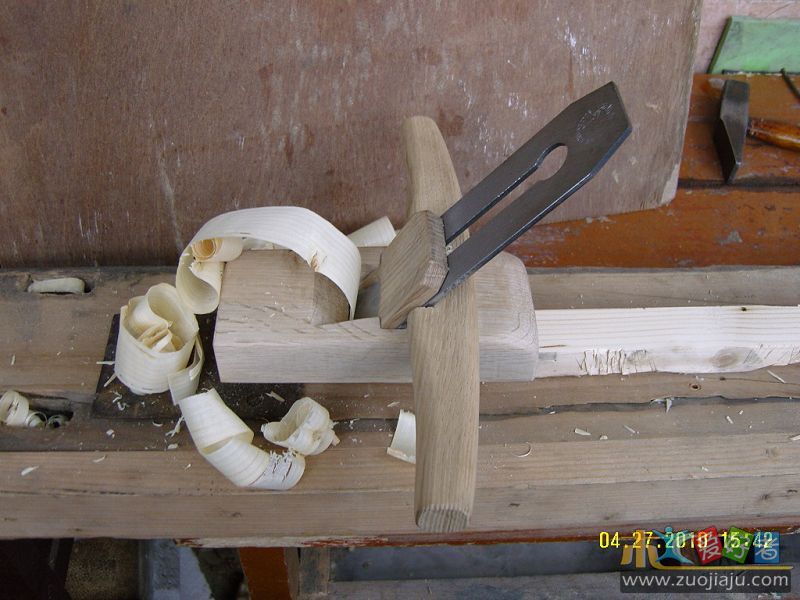

小刨最后用来净光

小刨最后用来净光

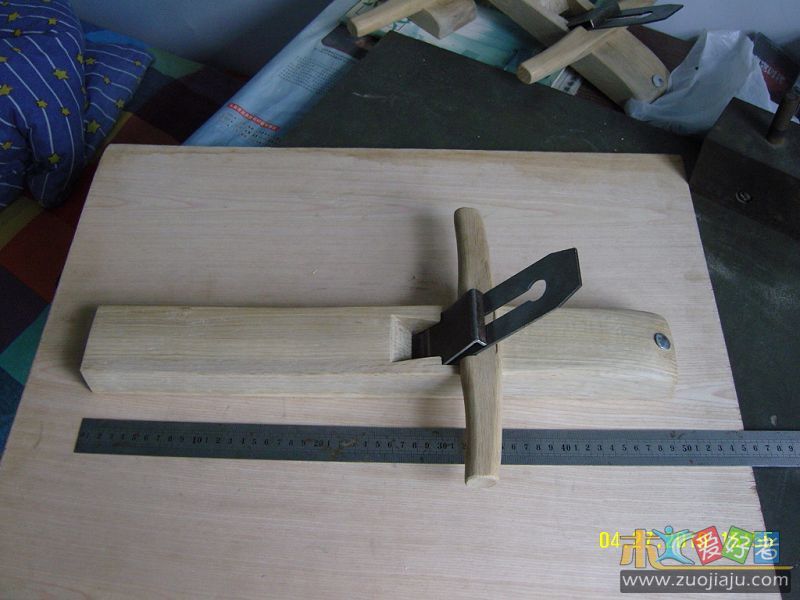

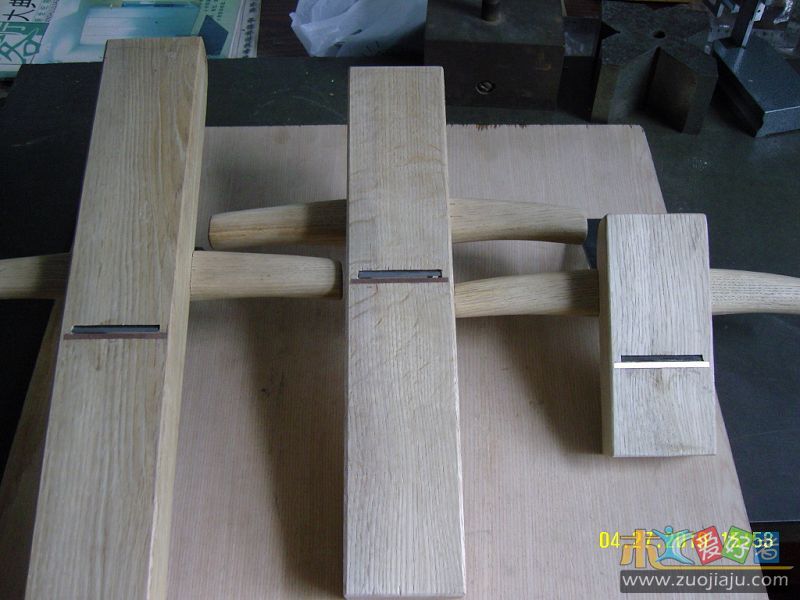

大刨长500毫米,厚40毫米,刨刀宽51毫米

大刨长500毫米,厚40毫米,刨刀宽51毫米

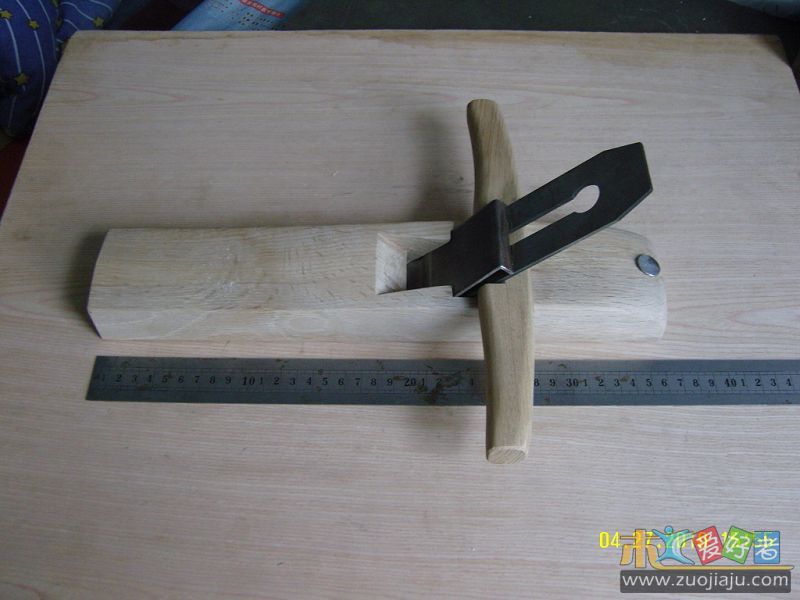

二刨长360毫米,厚40毫米,刨刀宽51毫米

二刨长360毫米,厚40毫米,刨刀宽51毫米

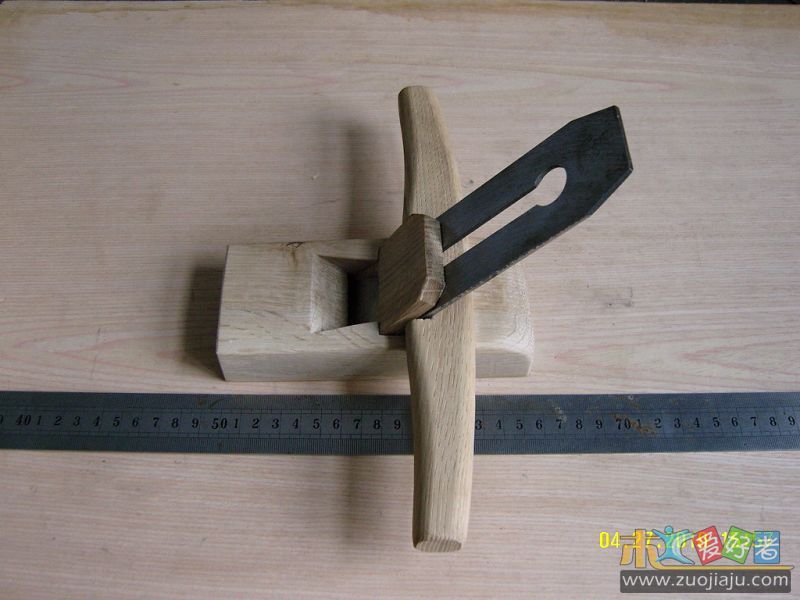

小刨长156毫米,厚33毫米,刀宽51毫米

小刨长156毫米,厚33毫米,刀宽51毫米
