脱机控制箱制作成功，当浮一大白

8090 · 发表于 2016-6-4 23:56:07

zms999 发表于 2016-6-4 22:50. S" } o" F; F4 K
好像不是这个吧，这个只是压板吧

我照片里有发夹具吗？！

zms999 · 发表于 2016-6-5 00:13:26

8090 发表于 2016-6-4 23:56
, ]% M! D! _& D* m8 R- T+ t我照片里有发夹具吗？！

呵呵，我看错了。那图不是你的

WWL1215 · 发表于 2016-6-5 16:39:13

zms999 发表于 2016-6-5 00:13
; r& i+ U- b: H4 Y' D呵呵，我看错了。那图不是你的

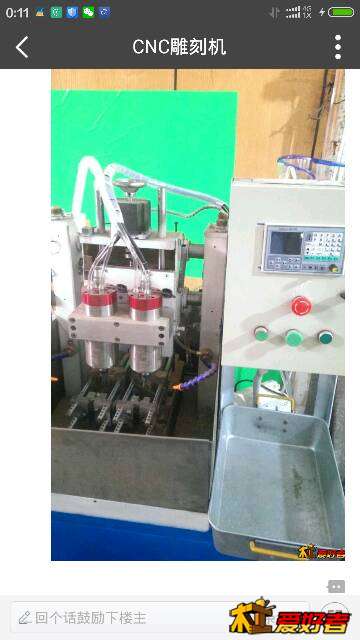

我的图，看这里http://v.youku.com/v_show/id_XMTU2MDc2NzU0OA==.html

林大夫 · 发表于 2016-6-5 17:04:46

这是视频我上次看了，挺好，不过我有两个疑问，第一个是感觉上下料手离旋转的刀头太近，不安全；第二个是为啥非要让主轴停转，结果还没完全停止下一个加工又开始了，主轴转速还没到设定转速就开始加工了

z19491949 · 发表于 2016-6-6 08:37:59

这个脱机控制器使用注意!断电立马数据全部为零!!!编程最后一步goo x0yozo,

8090 · 发表于 2016-6-6 10:05:11

z19491949 发表于 2016-6-6 08:37
3 I7 `( V+ J- N2 [5 H$ m1 _这个脱机控制器使用注意!断电立马数据全部为零!!!编程最后一步goo x0yozo,

已经试过关机后（断电）全部数据为零了，请教下老师你发的代码是起什么作用的呢？请不吝赐教，谢谢！

8090 · 发表于 2016-6-6 10:06:50

WWL1215 发表于 2016-6-5 16:39, r0 J5 W6 U- P0 O9 z& \
我的图，看这里http://v.youku.com/v_show/id_XMTU2MDc2NzU0OA==.html

请教下老师，看你的视频里工人操作的时候并没有在控制器上按开始，而是在机箱上操作的，怎么做到的呢？请指点下，谢谢！

WWL1215 · 发表于 2016-6-6 12:45:18

8090 发表于 2016-6-6 10:06- v, @# q$ h9 y0 ~6 D
请教下老师，看你的视频里工人操作的时候并没有在控制器上按开始，而是在机箱上操作的，怎么做到的呢？请 ...

主要的控制都可以外接按钮的。

8090 · 发表于 2016-6-6 12:50:19

WWL1215 发表于 2016-6-6 12:45
/ s e7 J% R, N2 u5 T2 C主要的控制都可以外接按钮的。

还没吃透说明书呢，谢谢指教！

WWL1215 · 发表于 2016-6-6 13:06:56

林大夫发表于 2016-6-5 17:04 `( U5 p/ m7 z0 _. I
这是视频我上次看了，挺好，不过我有两个疑问，第一个是感觉上下料手离旋转的刀头太近，不安全；第二个是为 ...

上下料距离在保证安全的前提下，尽量缩小距离，因为加大距离会涉及到整个夹具的尺寸和气缸行程，加工间隙可以不停主轴有开关选择看工人的熟练程度，主轴停转时间本来能在几秒钟内停止，但这台变频器我没说明书暂时没搞定

林大夫 · 发表于 2016-6-6 18:21:12

WWL1215 发表于 2016-6-6 13:06 ' q9 Q& u& ?3 s. h& Q+ q9 y& l" A+ _
上下料距离在保证安全的前提下，尽量缩小距离，因为加大距离会涉及到整个夹具的尺寸和气缸行程，加工间隙 ...

安全第一

damao2016 · 发表于 2016-6-18 07:50:47

8090 发表于 2016-6-4 21:18" Q- j G& P# g, D8 M9 x
谢谢你的提醒，回头找个卡槽查看下构造。

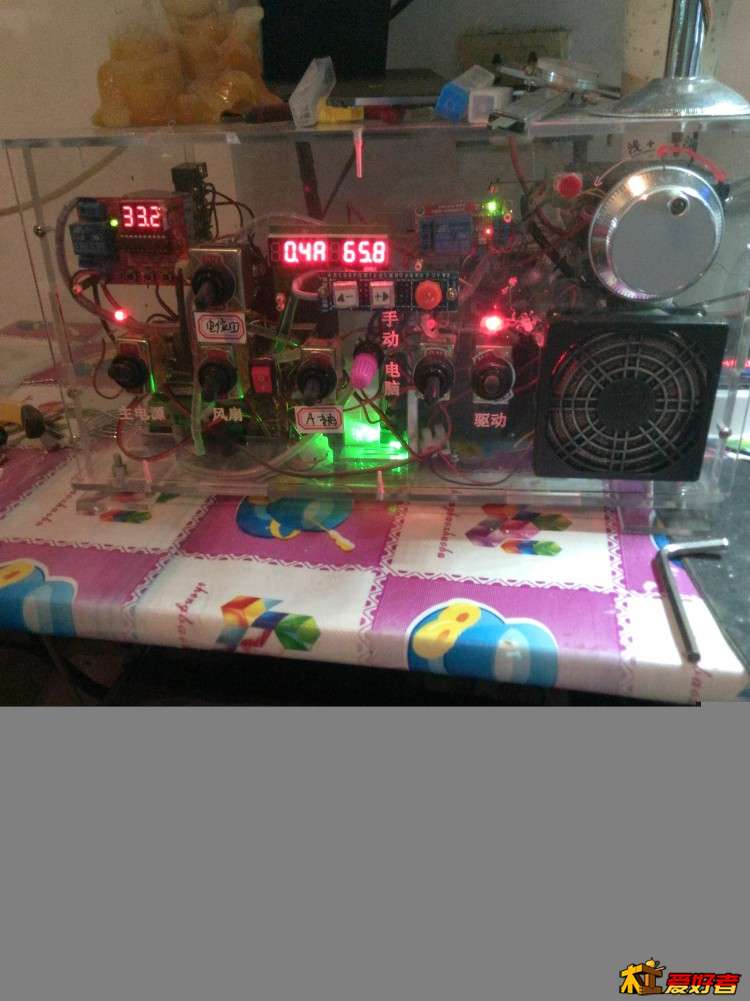

看看我做的电控箱。。主轴110V调速电源，你应该买200元的那个，带实时电压，电流显示，还能按键控制的。。。

8090 · 发表于 2016-6-18 08:38:07

本帖最后由 8090 于 2016-6-18 08:40 编辑

damao2016 发表于 2016-6-18 07:50
! |* d6 b) D m" D* c看看我做的电控箱。。主轴110V调速电源，你应该买200元的那个，带实时电压，电流显示，还能按键控制的。 ...

做得漂亮，你已经成功勾起我买亚克力来做箱子的欲望了，我要忍住

，主轴和电源都是以前的电流表到有一个，回头装上去。在请教你一下箱体右上角的大旋钮是做什么功能的？看不清上面的字，能发几张清晰的照片给我吗？谢谢！

damao2016 · 发表于 2016-6-18 16:10:32

8090 发表于 2016-6-18 08:38
* l5 k& g0 R4 n0 ? K做得漂亮，你已经成功勾起我买亚克力来做箱子的欲望了，我要忍住，主轴和电源都是以前的电流表到有一 ...

右上角的那个是60，100脉冲手轮。。50元左右，可以接到接口板上面。可以通过开关切换XYZA轴，单轴控制移动，精确对刀还是很有用的。。。自从用了电子手轮，我现在明白了为什么有些机器57步进电机上面没手轮。。亚克力箱子找人做的全5mm厚度90元左右吧。全透明的确实好看一些。。。
。最左边的是温度控制器，温度超过26度就自动开启风扇了。用了前后3个风扇，然后接口板子下面也接了1个风扇.散热不成问题了。

8090 · 发表于 2016-6-18 21:52:58

damao2016 发表于 2016-6-18 16:10+ g. J! a; A; ]9 `+ z. D
右上角的那个是60，100脉冲手轮。。50元左右，可以接到接口板上面。可以通过开关切换XYZA轴，单轴控制移 ...

能不能把脉冲手轮的购买链接PM一个给我，温度、电流这些仪表准备这才再添加，谢谢！
