《有工具做个四仰八叉板橙不难》

乐活坊主

不同的思路，同样的乐趣
0 d/ X6 _: l1 j4 ^2 B% \6 ~1 G( Q7 T

cfl0001

这是要专业做凳子的节奏吗？

luchuan146

期待楼主开发出来上架销售 造福论坛新手
$ G$ V  ~( c! x& F$ U

庄兴华

小四黑 发表于 2016-6-2 23:29
這個輔具做的好，思路不錯，15f有看沒有懂。

朋友你好！

# d: t& i& t9 z! G: y) H

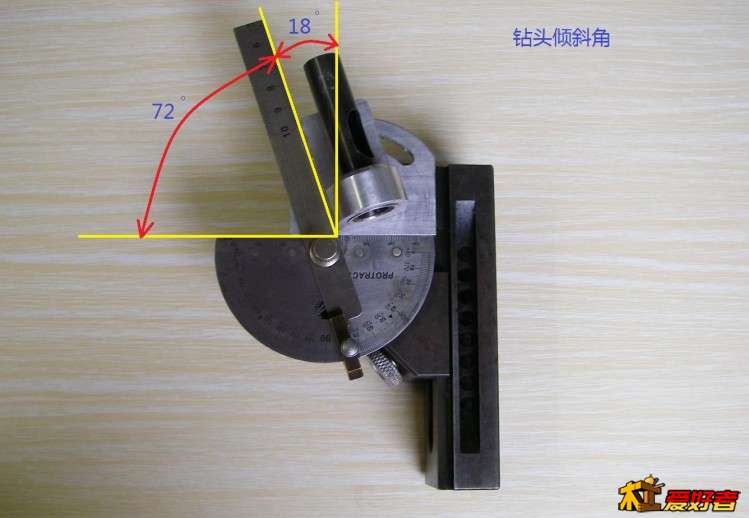

图中钻头倾斜一个角度（例：18度），

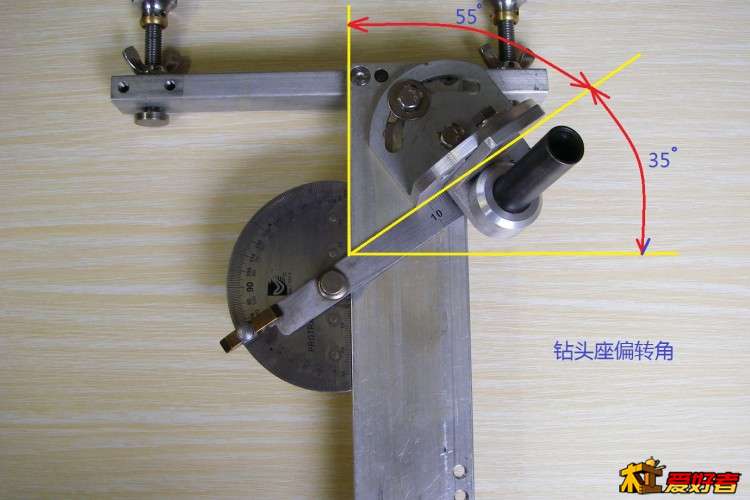

钻头座旋转一个角度（例：45度），是指把18度角，分配到相互垂直的两个面上（正面与侧面），

例：钻头座旋转45度，正好平分90度，所以两个面上分配的角度是一样的，都是13度。

（木工精度要求不是很高，我把¨度¨后面的¨分¨秒¨舍去了）

测量有二个基准（x轴、y轴）如果用y轴作基准只用90度减去就是了。

: t) C: ?5 c: L' m3 y

我用打孔工具做的小橙子采用的角度是：

钻头倾斜18度（x轴72度），

5 ^* B: G- m- e- b+ q3 v; T

钻头座旋转35度（y轴55度）

: A' ~1 A# z  Z" Y9 E

得到的是：

# D) `5 E) D* V$ A

小橙子的脚向侧面倾斜15度

* B+ X8 |9 a4 R2 J, _9 H1 a9 L

小橙子的脚向正面倾斜11度（5：1）

（另一个打孔工位与其向反）

/ c# z' I8 E) \: K

下面的图是我测量安装方式：

7 A$ n4 [2 u1 O8 _3 y

北方椴木

思路好，制作精准，楼主的水平实在是高！这套辅助工具开发出来一定会有市场的。

wangbin7719

佩服佩服！

platch

楼主做的冶具很好， 但不用这么麻烦吧， 在台钻上做个定角度的东西不可以代替吗，  我也没做过，只是想想。

细雨垂钓

不会电脑的木匠，不是好木匠

HugeLee1982

这个打孔的工具是什么？

zhaolulingping

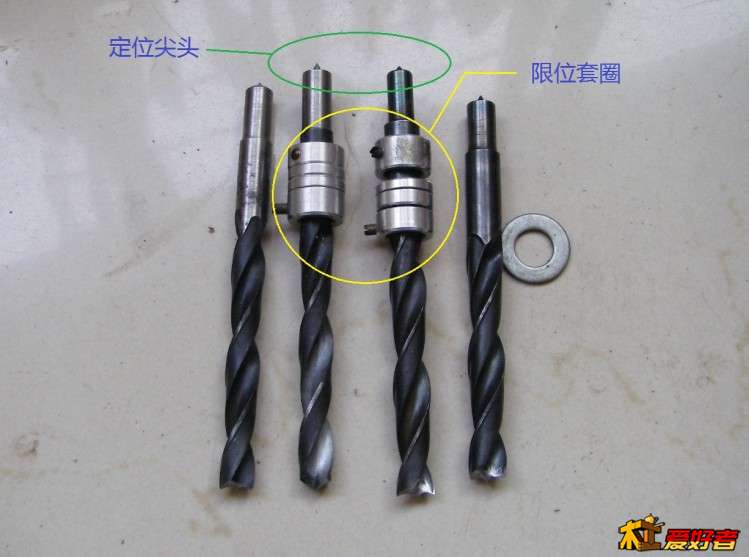

楼主威武呀，这钻头磨得真漂亮，开木屑不粘钻头，好厉害
% E5 Z7 p) M, a  |! o图纸加设计，可以成为大师了

痴痴痴木子

四仰八叉橙很结实

自古多情心如墟

cad玩儿的好

nicoo

图纸做的真漂亮

木制单反

的顶顶顶顶顶的

在路途

金工来做木工，那活是没说的了
