准备了很久，终于可以跟大家分享这个关于夹具厂商Bessey的详帖了。
好多术语我也不懂，只能自己翻译，不准确不合理的地方请见谅和指教。

Bessey在夹具领域无疑是佼佼者，众多DIY频道里都能频繁出现，这边所有的建材市场也总会有那么一块儿货架是专门陈列其产品的。Bessey的产品线非常丰富，我在本帖只关注分享一般DIY能用到的夹具，Bessey也有众多出色的针对工厂车间的专业产品，这些类产品我在这边儿也体验不到，就不做分享了，如下面这些：

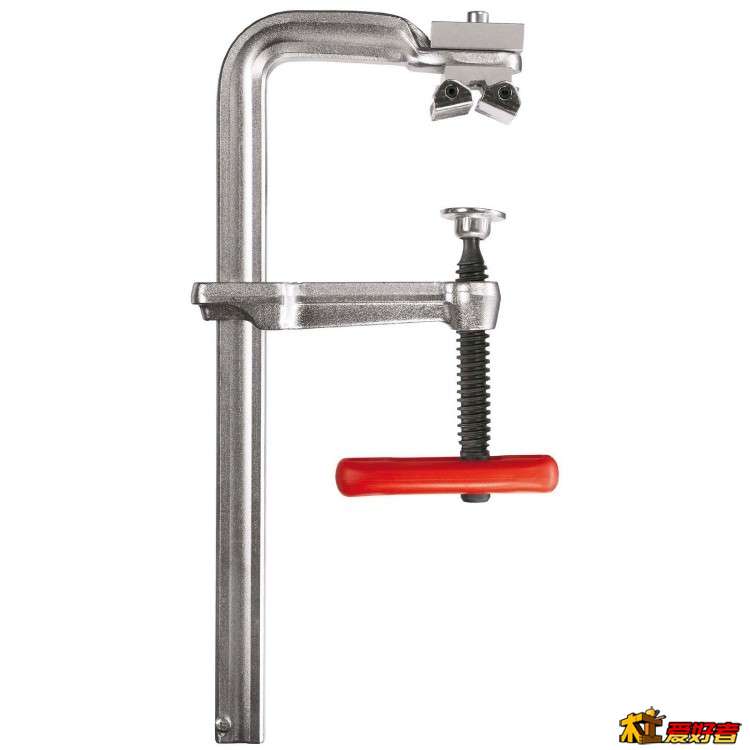

Bessey Montagezwinge SG-VAD.jpg

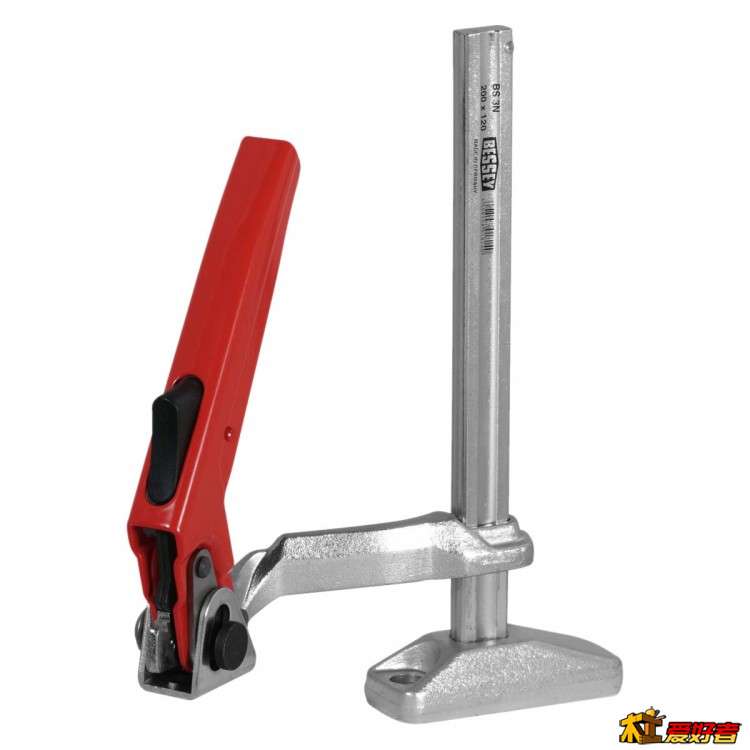

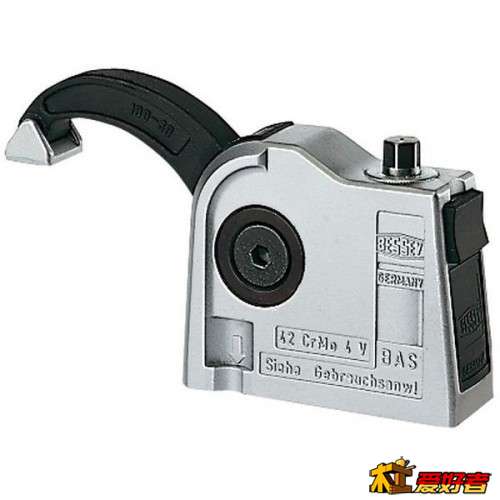

Bessey Maschinentischspanner BAS-C10-6.jpg

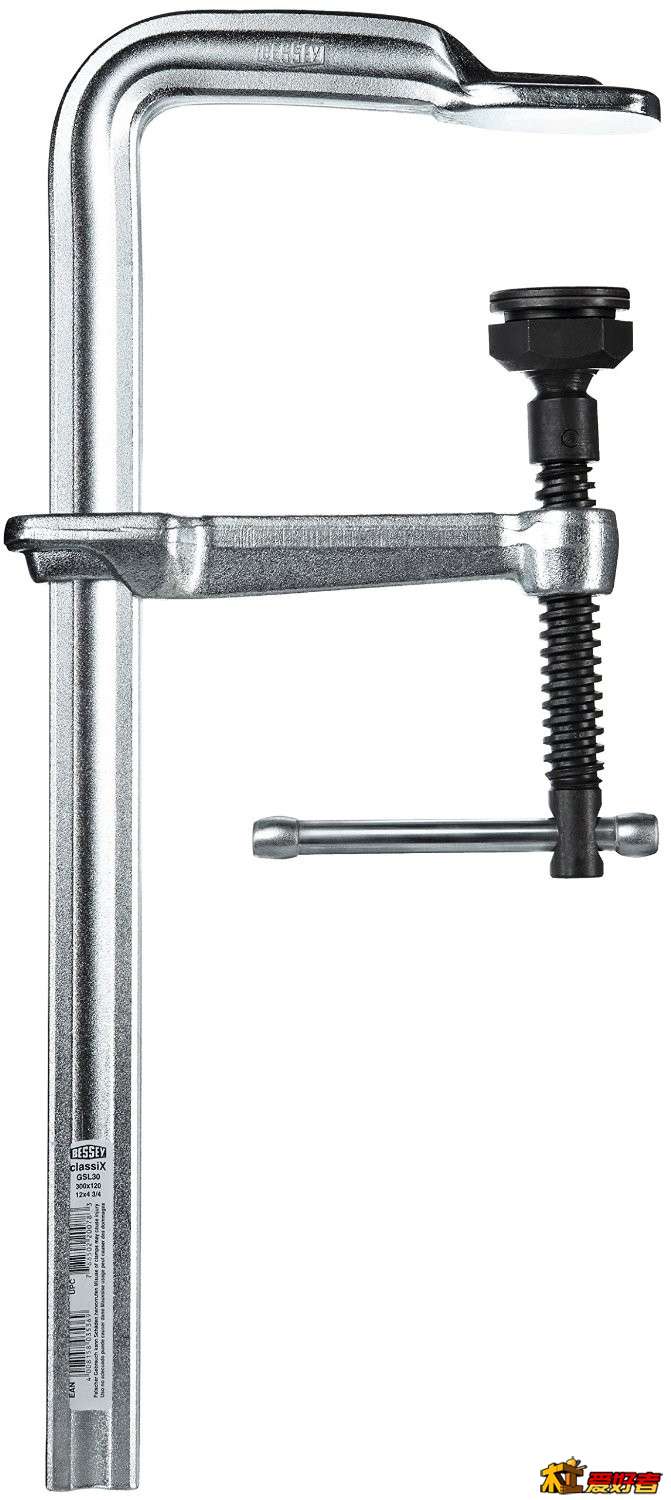

Bessey Hochleistungszwinge ClassiX GSL30.jpg

如果无法播放，请点击此处在新窗口打开

----- ... ... -----：开始：

Bessey主要生产地在德国，国内有代工其工装夹(质量非常不错的)，VarioClippix 系列，一部分金属板剪，单手快夹等。

首先，介绍三款Bessey的明星产品：

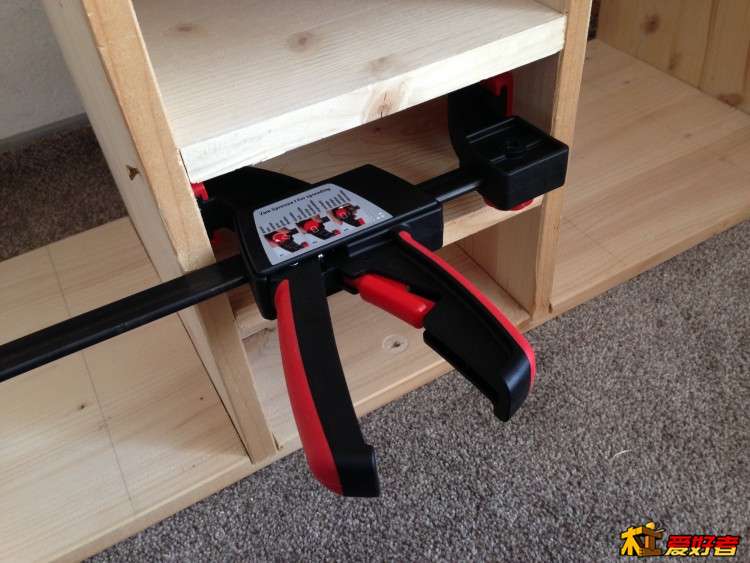

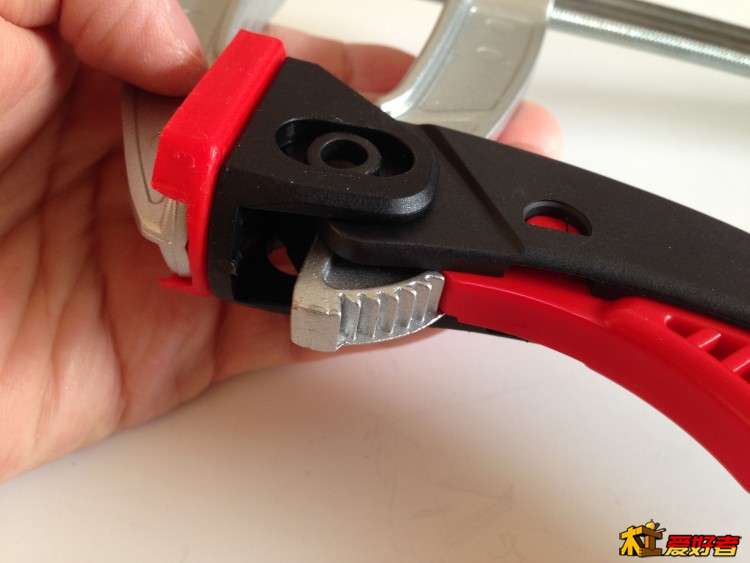

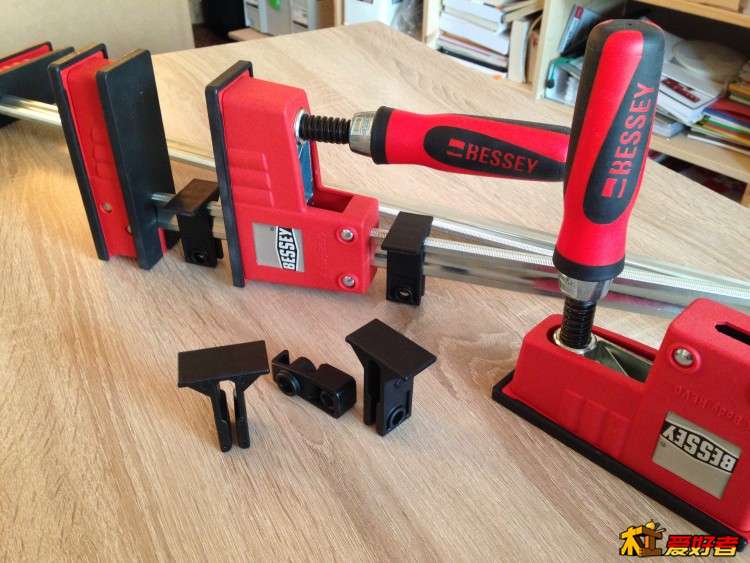

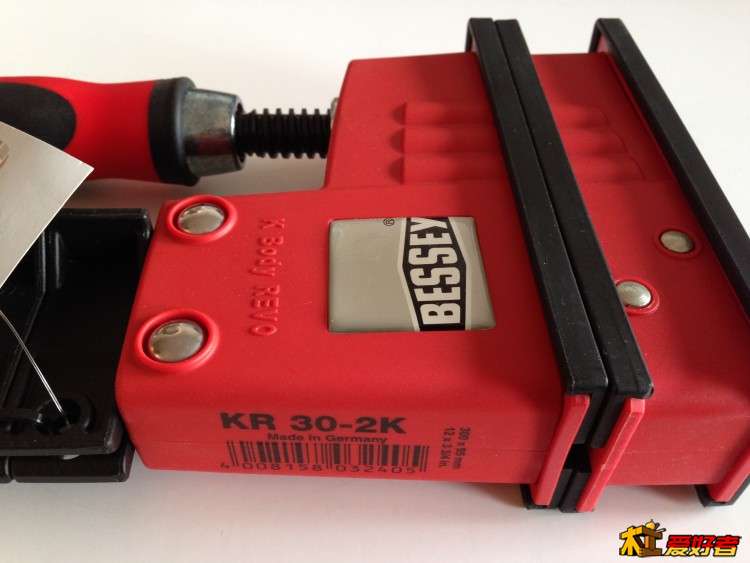

*Bessey REVO KR -2K 系列：(2K，第二代与前一代，变化就只在手柄上)

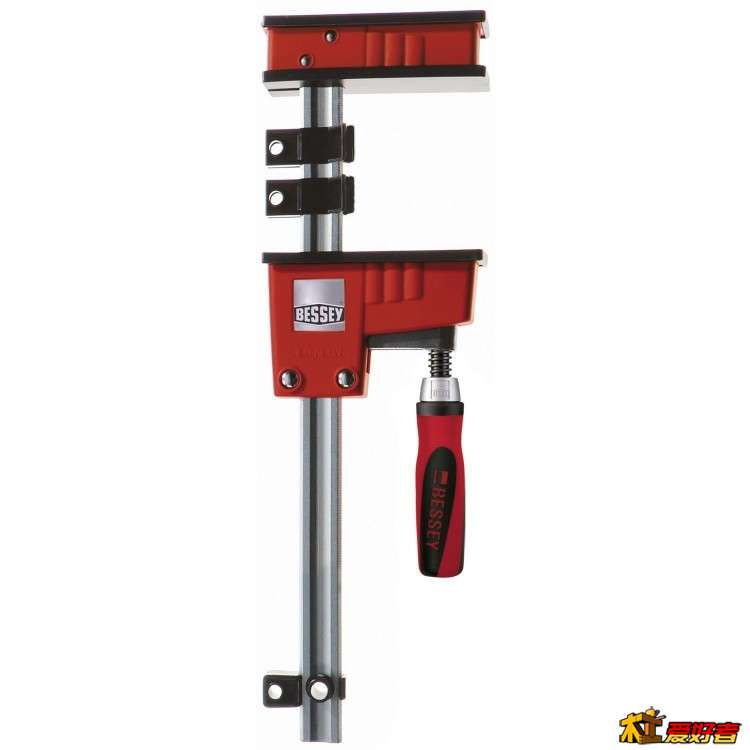

Bessey Korpuszwinge Revo KR30-2K.jpg

这个系列在市面上已经存活了超过15年了，我在一个视频里面，看着一位老爷爷拿出来说，这把夹具我是99年买的...顿时惊讶了。7000N 夹持力/张弛力，八款产品覆盖300 - 2500 mm夹持范围，深度均在95 mm。

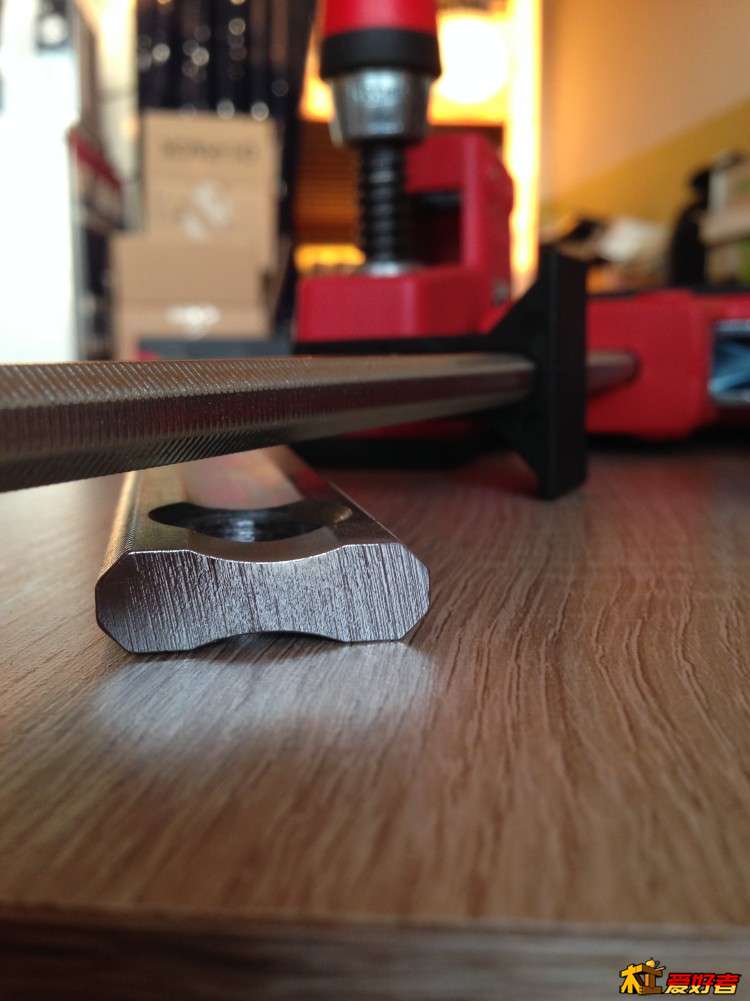

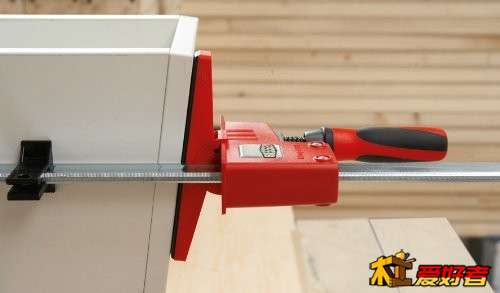

其特点是能够很好的平行夹持，杆体一侧就有三面均匀打着纹路，所以卡进的时候会非常精准：

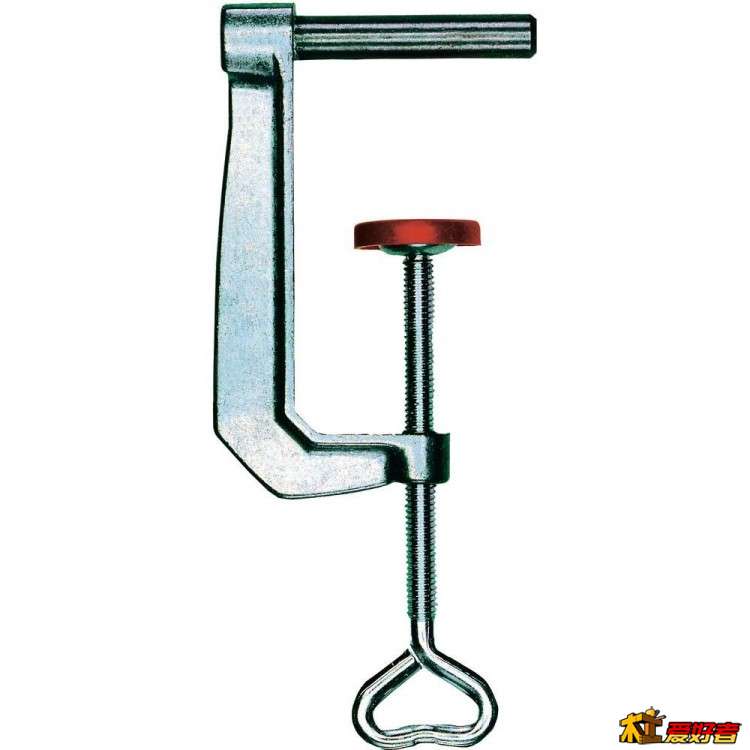

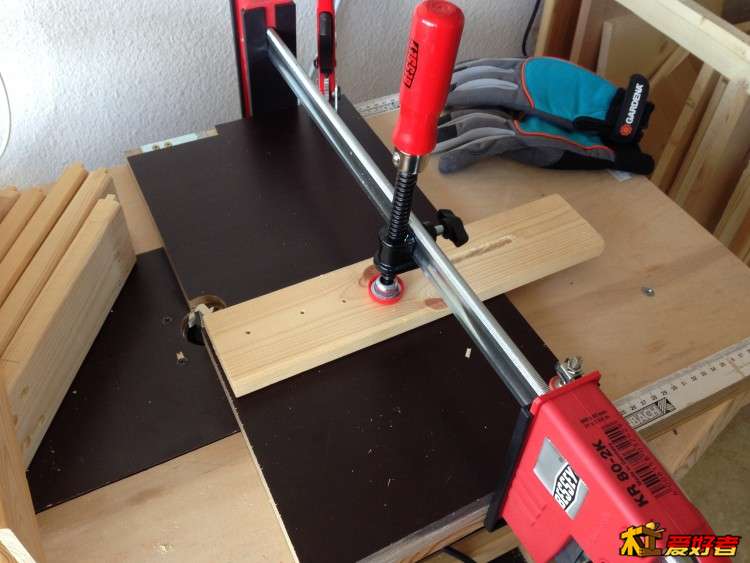

有许多妙用的地方，比如配合TK6或者LM10 5R8穿过杆体上的支撑块儿可以固定到台面，当做简易而足够长的台钳了：

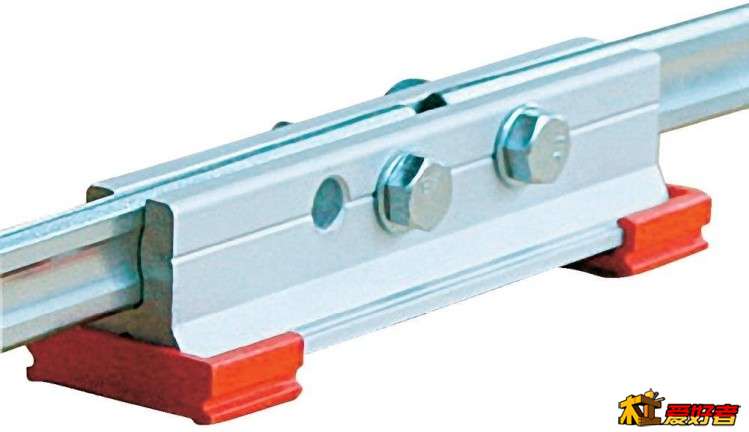

通过下面的KBX可以进行拼接延长：
Bessey Korpuszwingen-Verlngerung KBX.jpg

通过KR-AS 进行 ±15° 的夹持：

通过 KT5-1CP这类配件可以按压表面：

如果无法播放，请点击此处在新窗口打开

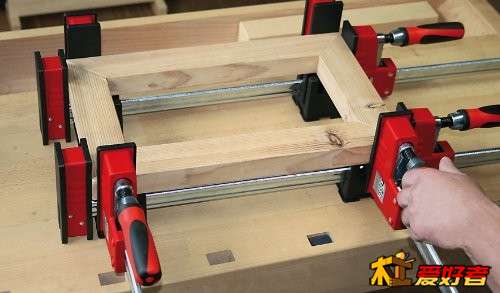

通过以下的框架辅助底座加上四枚这样的夹具，可以有效的框形夹持：

一些妙用，具体的使用，等等，请观看下面的视频：

如果无法播放，请点击此处在新窗口打开

--- ... ... ---

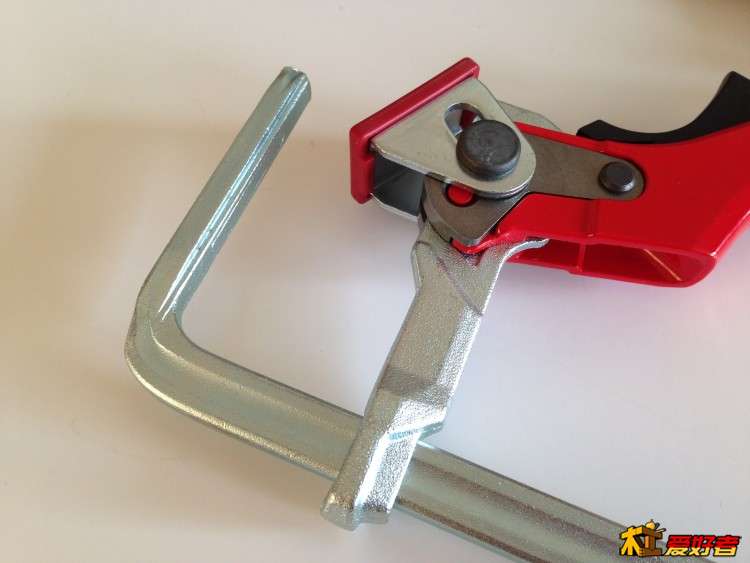

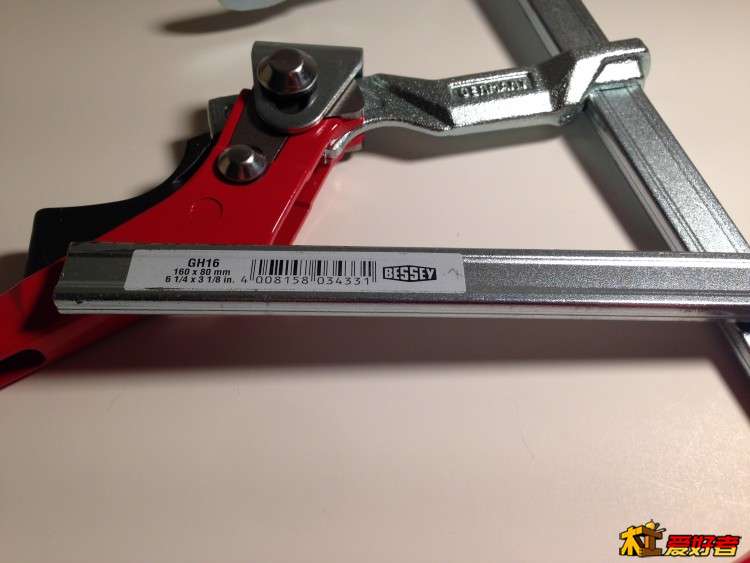

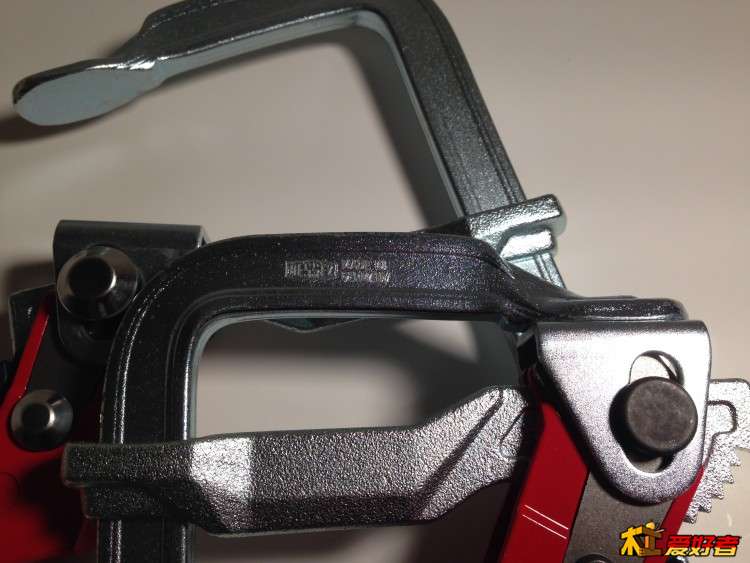

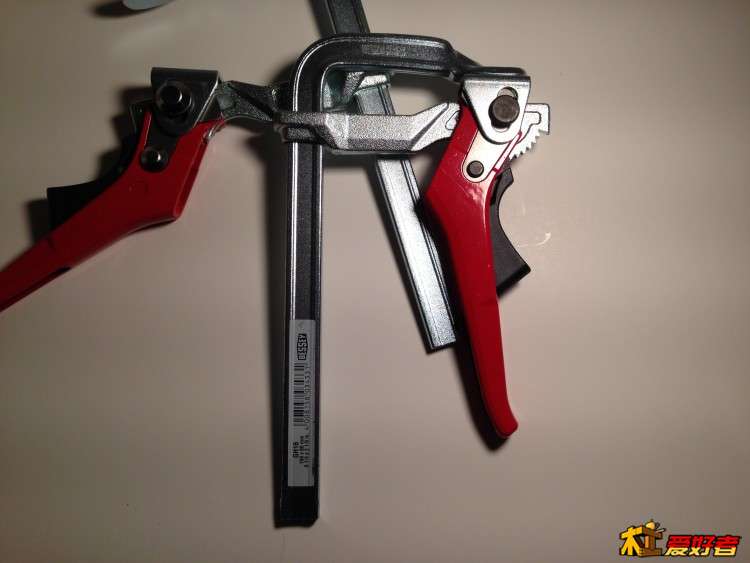

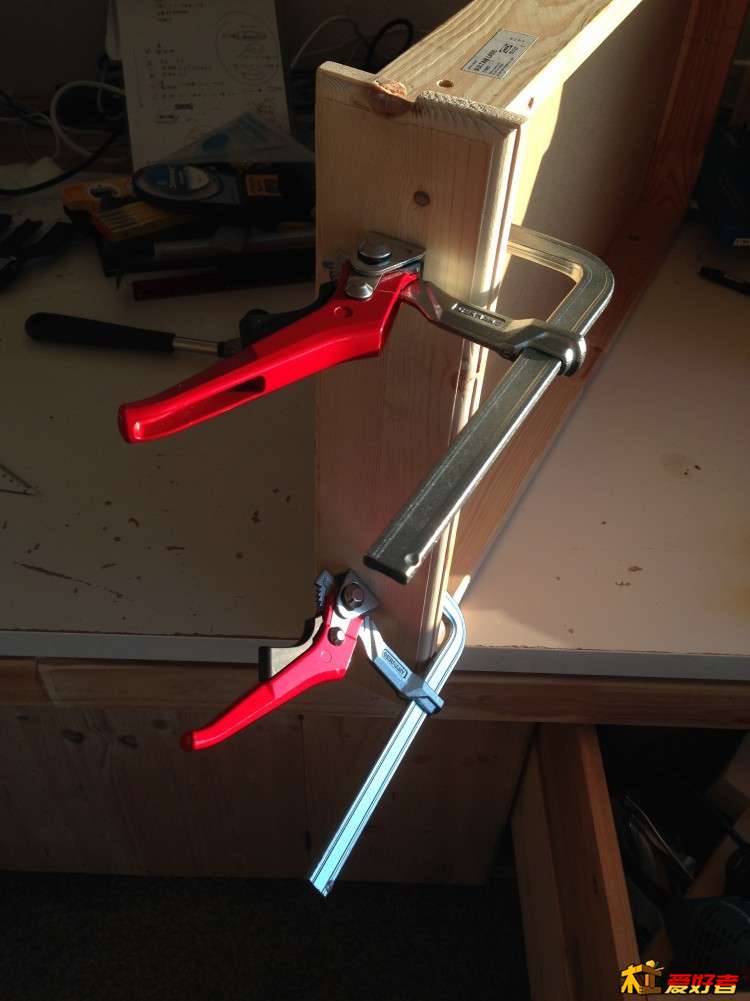

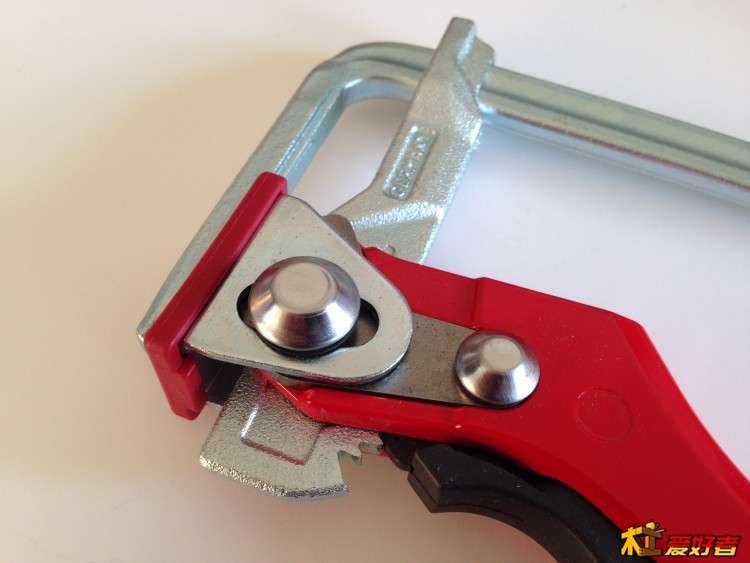

*Bessey的另一款明星产品就是GH 系列杠杆钳了，我自己有两个GH 16，非常好用，质量做工都非常扎实。

参数：
夹持力 8500N
夹持长宽 160mm x 80mm
夹杆尺寸 16 x 7.5mm

如果无法播放，请点击此处在新窗口打开

--- ... ... ---

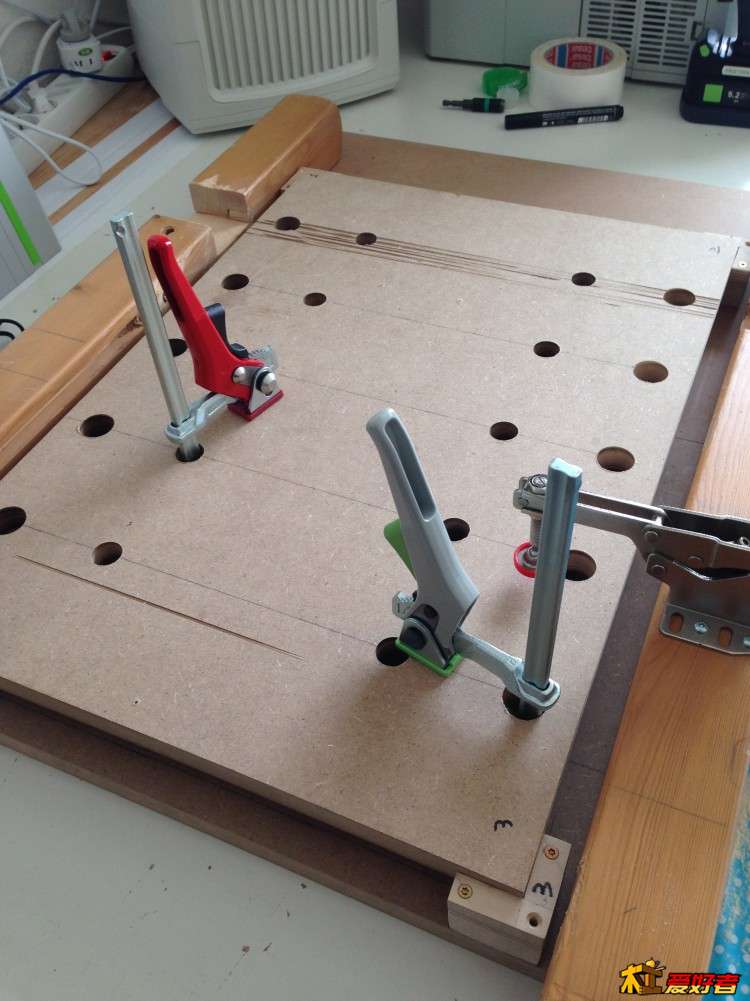

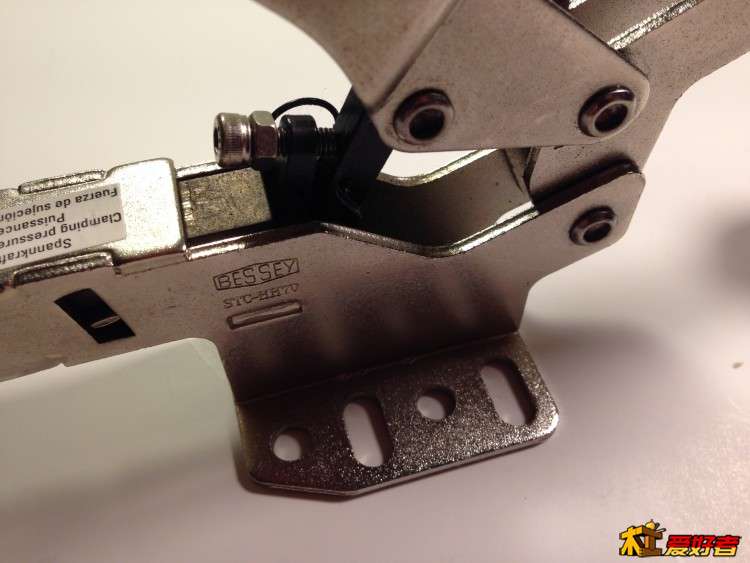

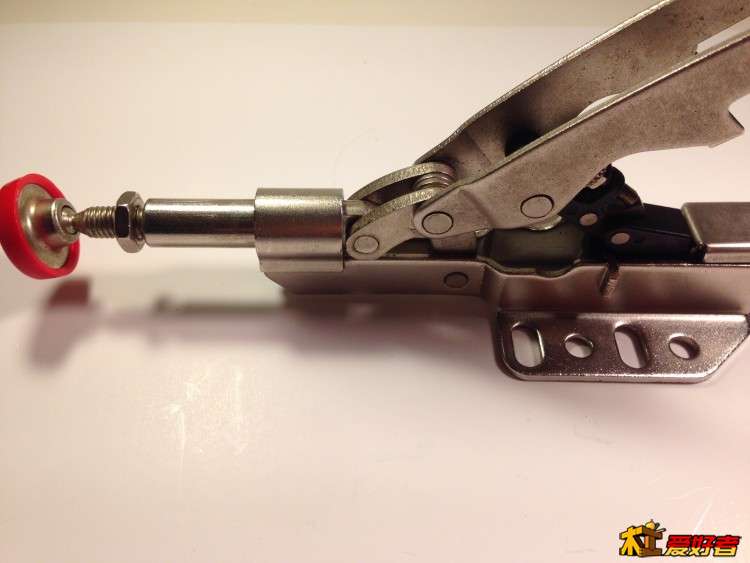

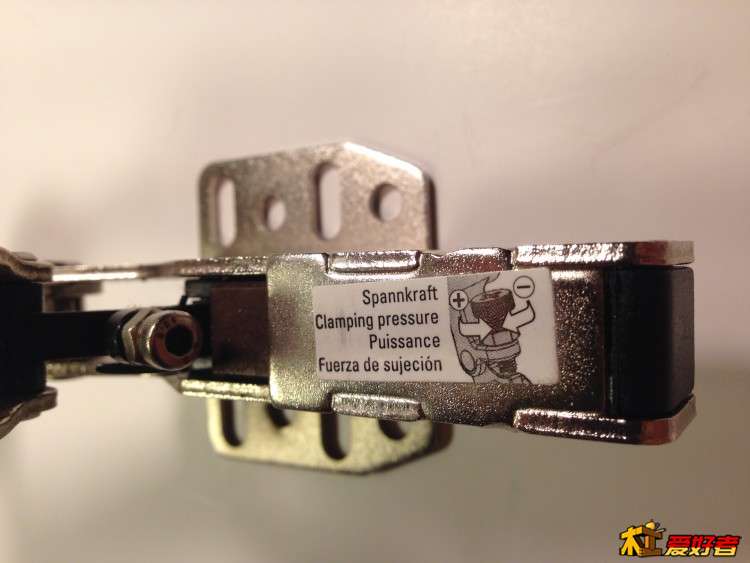

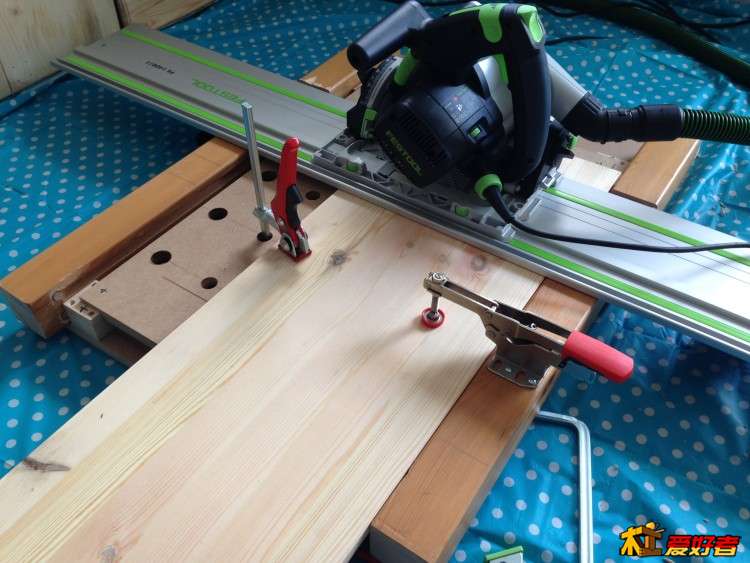

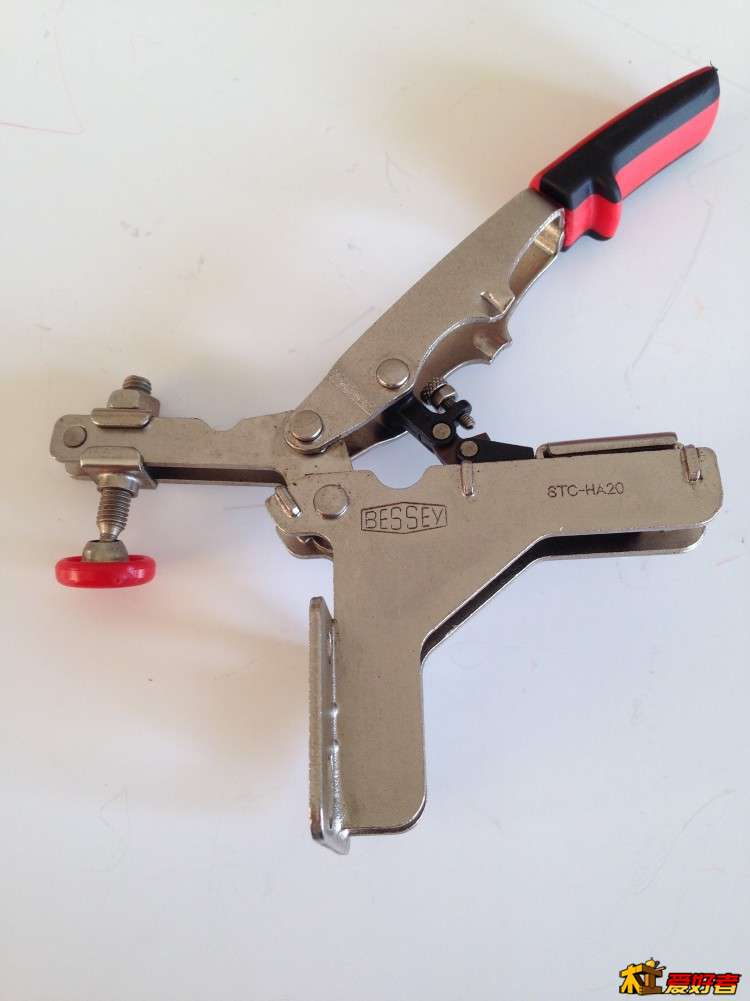

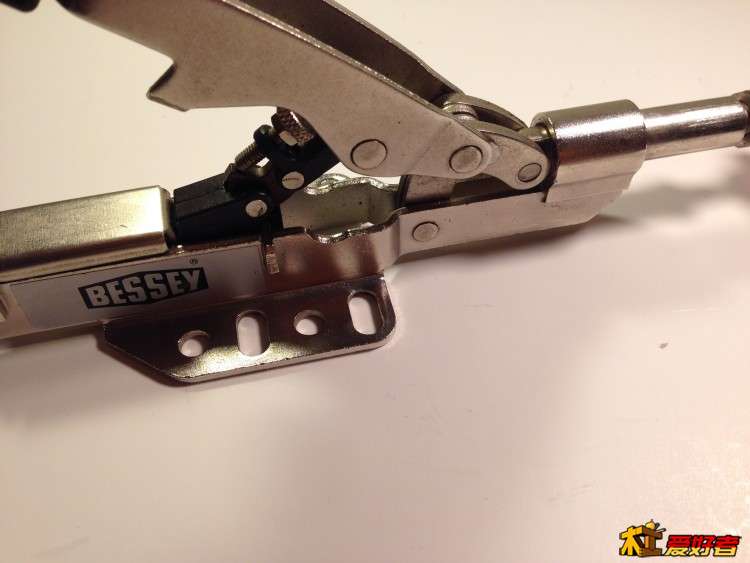

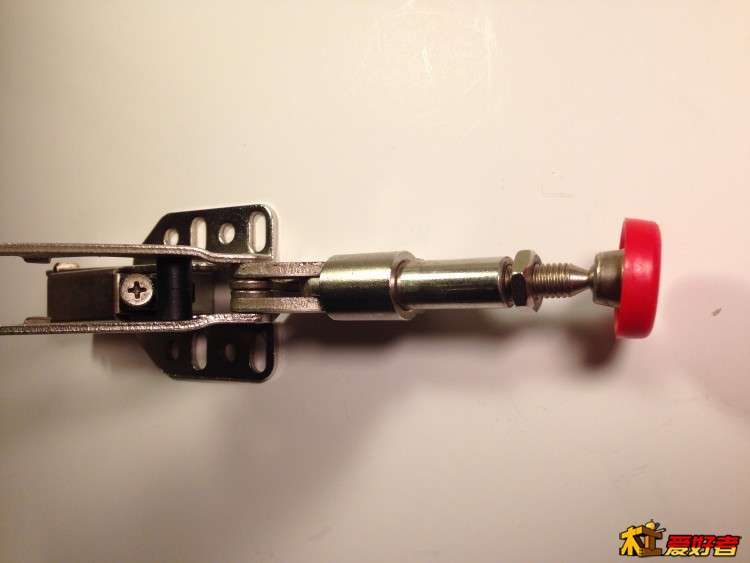

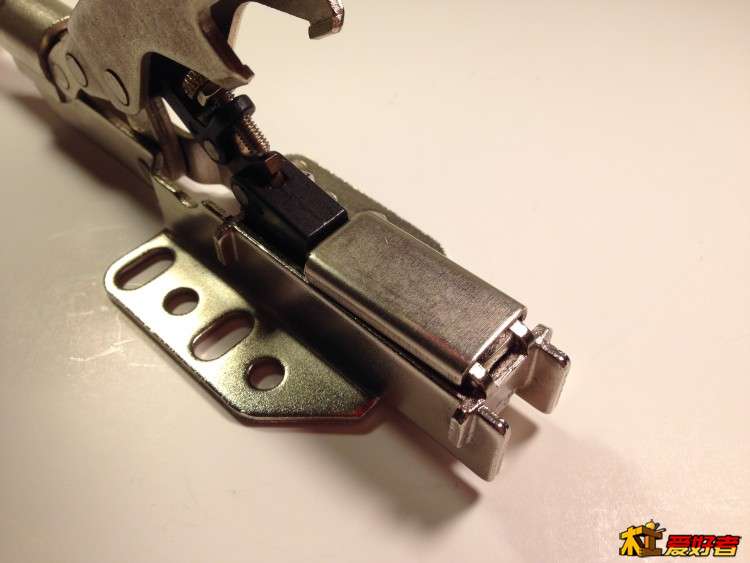

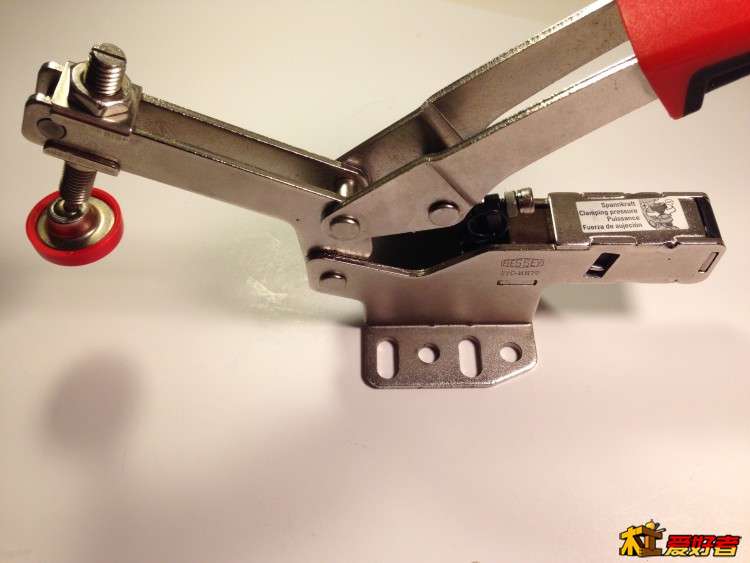

*Bessey的STC系列水平工装夹，包含IHH，IHA， VH， HV， HA， HH等多个变种，夹持力按不同大小1100N/2500N，特点是安装在合适的位置，可以非常快捷的操作，设计非常好，尾部带有可调夹持力的螺丝，头部也是可以上下前后移动接触位置的，均是Bessey北美公司出品，中国制造，质量非常好：

如果无法播放，请点击此处在新窗口打开

Toggle Clamp Plate

如果无法播放，请点击此处在新窗口打开

Veritas MFT Clamping Kit

如果无法播放，请点击此处在新窗口打开

----- ... ...-----

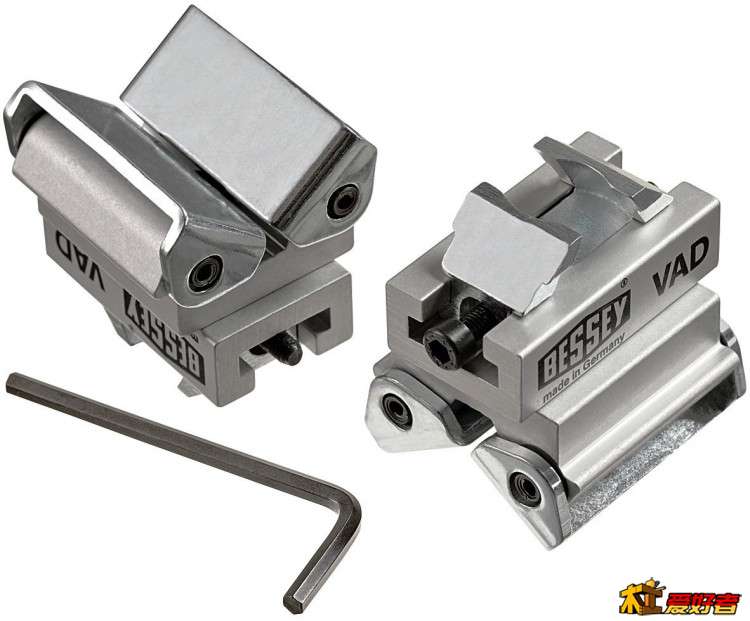

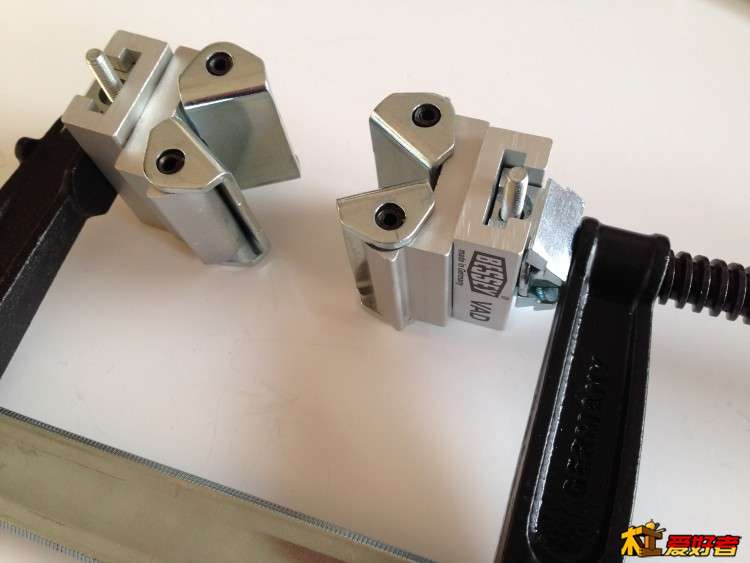

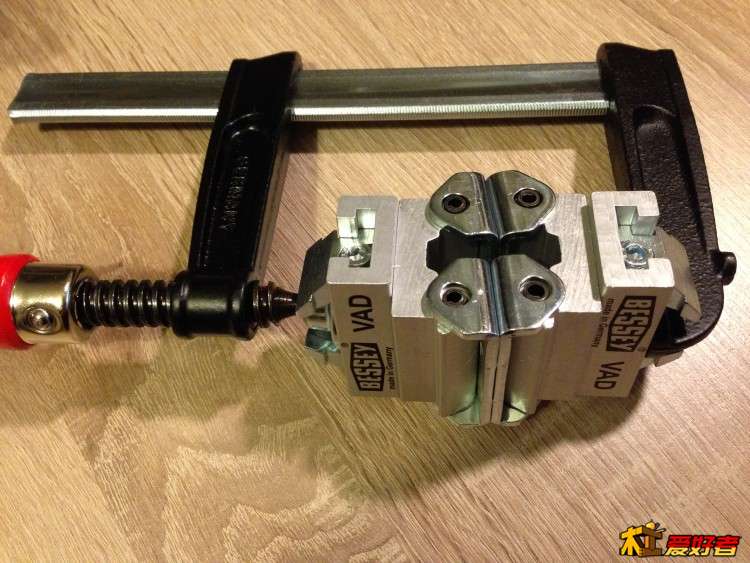

*VAD是Bessey一款特别的扩展配件，多用于电焊领域：

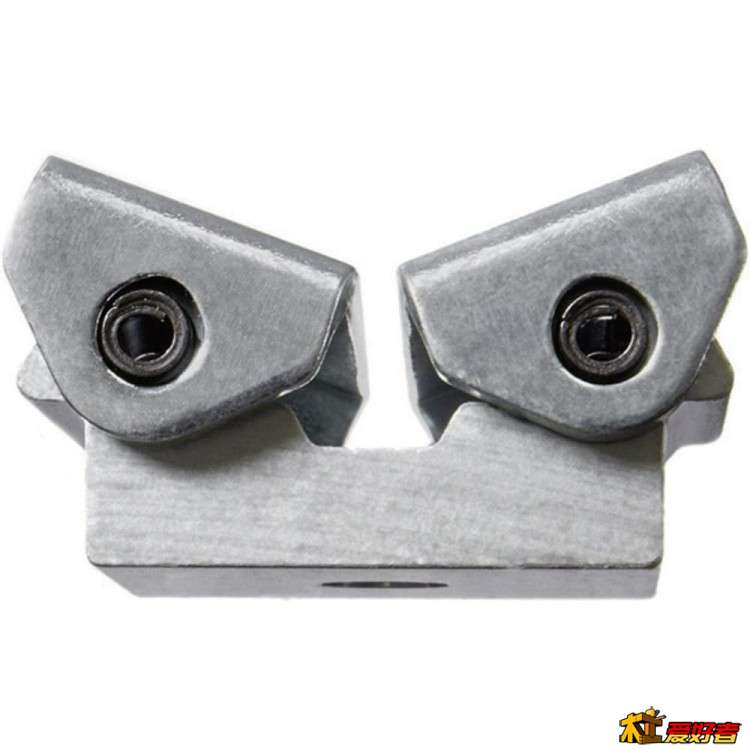

Bessey Vario Tisch-Spannaufsatz TWVAD.jpg

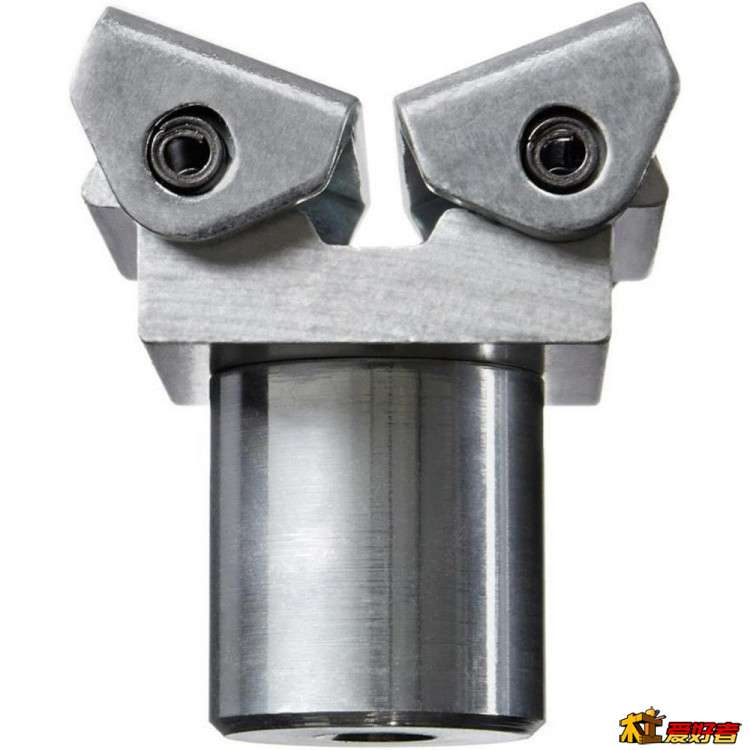

Bessey Vario Tisch-Spannaufsatz TW28VAD.jpg

如果无法播放，请点击此处在新窗口打开

*Bessey Erdi 系列金属板剪，尤其是新推出的D39ASS，可剪切0.8mm厚度不锈钢板，1.2mm一般钢板，刀刃硬度61 HRc，这款网上评价蛮好的，我用的是该系列一款比较低端的剪刀，但已经足够好用了：

如果无法播放，请点击此处在新窗口打开

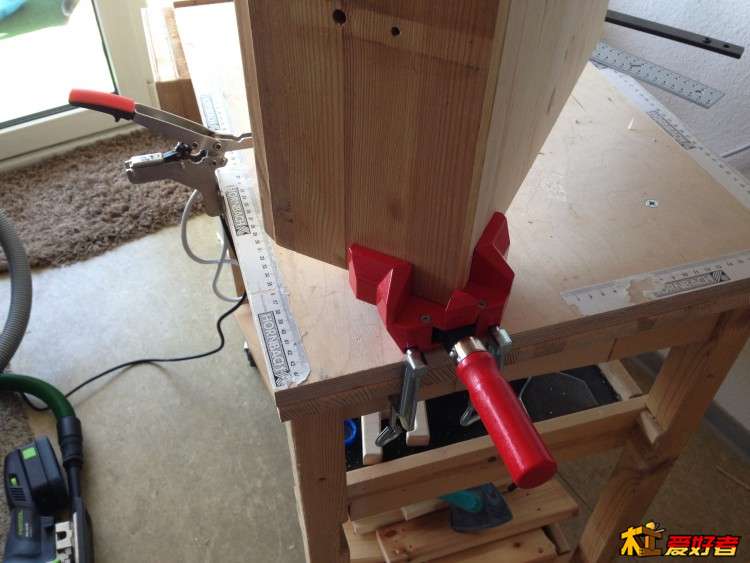

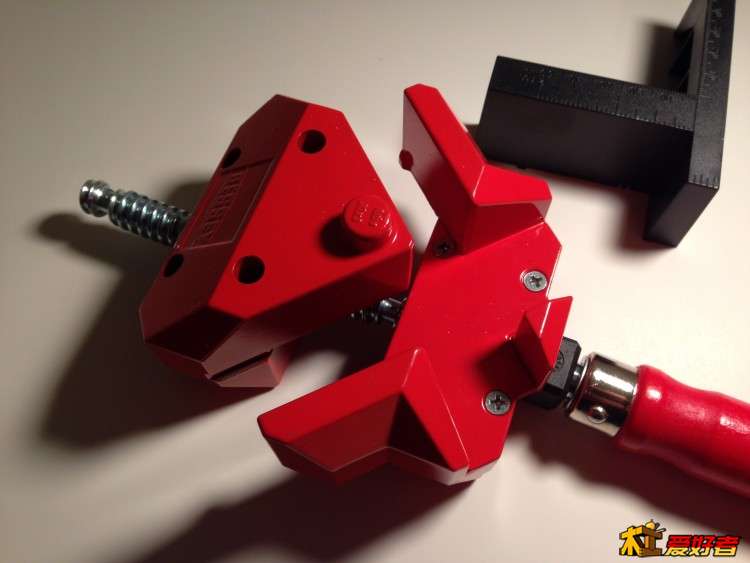

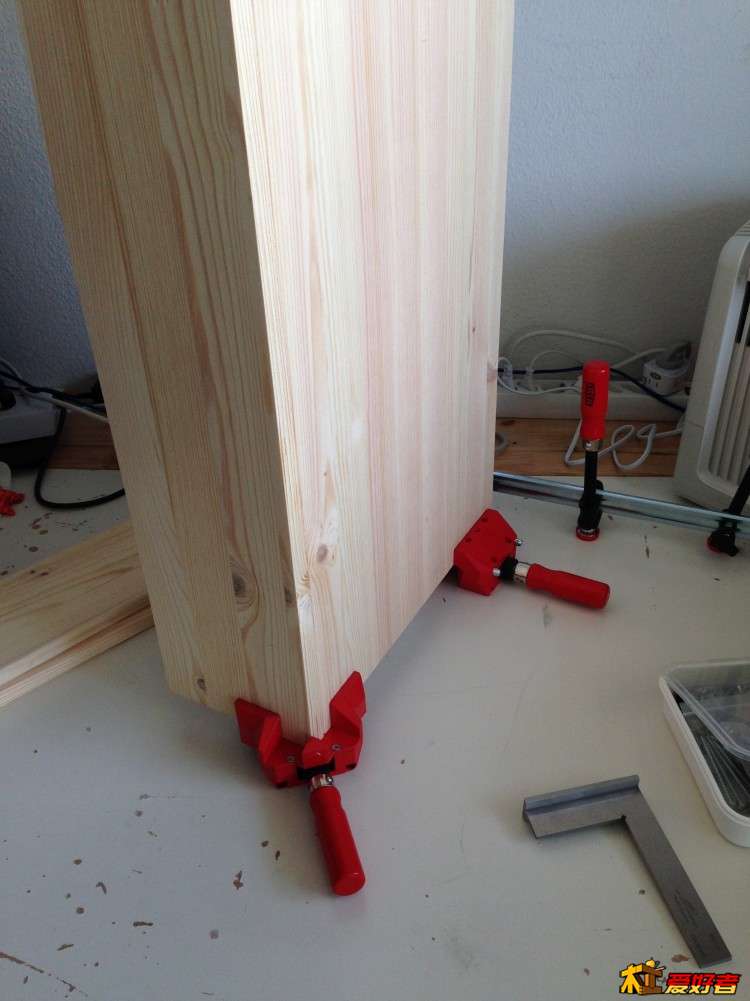

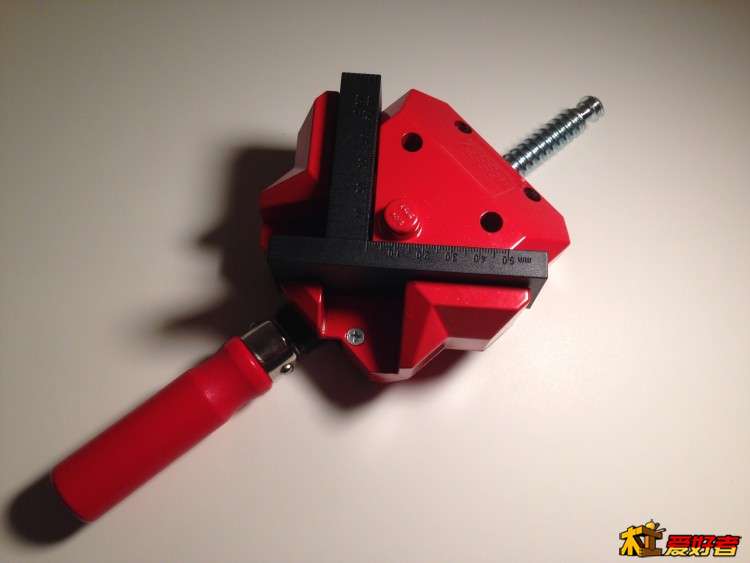

*Bessey 直角夹 WS3/WS6，我自己的是WS3，一句话，好用：

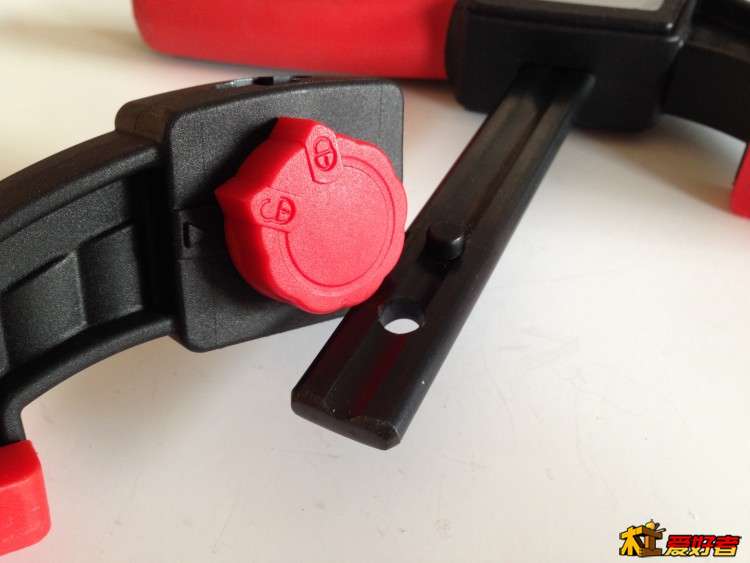

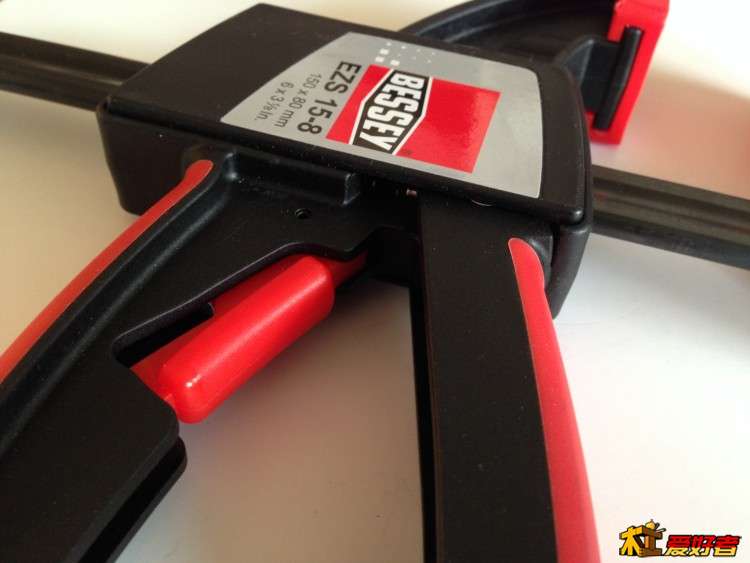

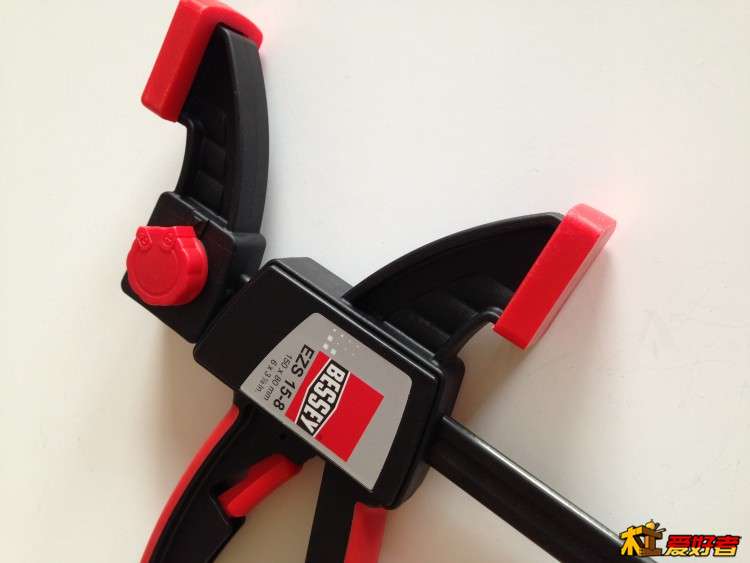

*Bessey 单手快夹 EZS 及 DuoKlamp 系列：

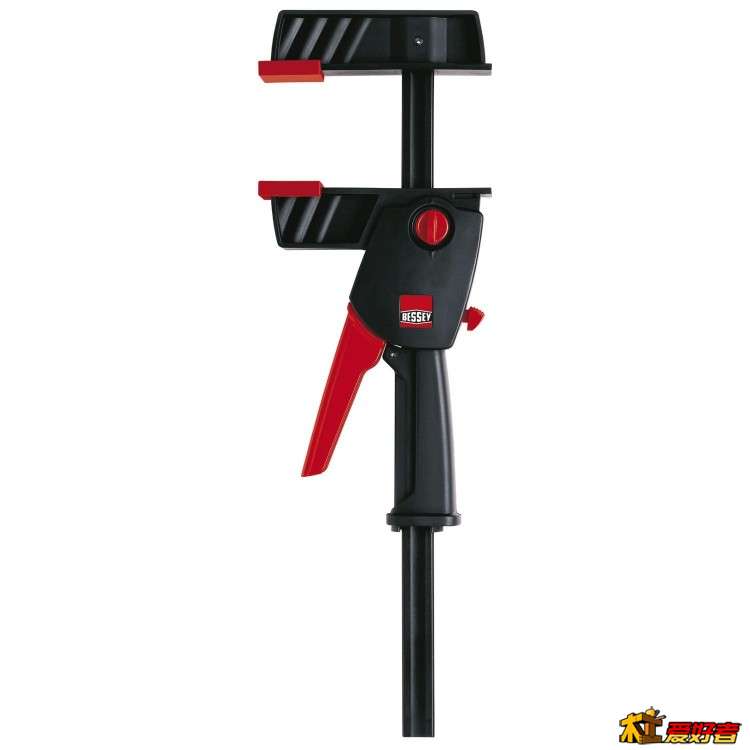

Bessey DuoKlamp Einhandzwinge DUO45-8.jpg

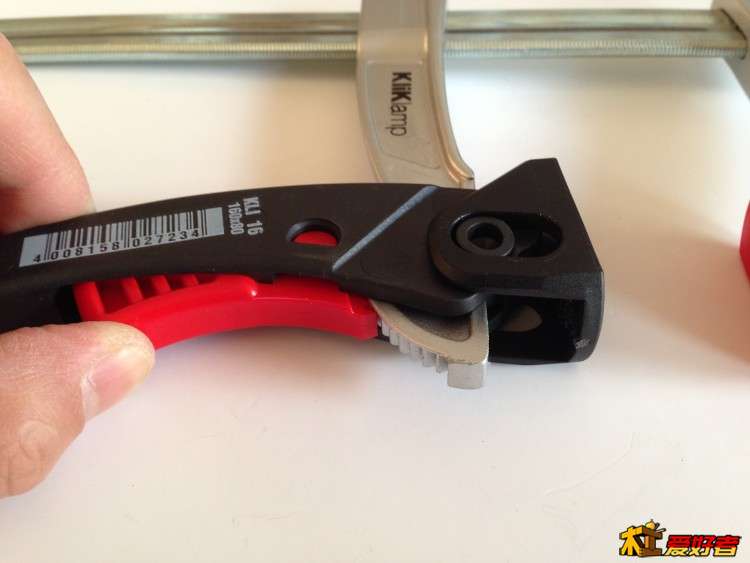

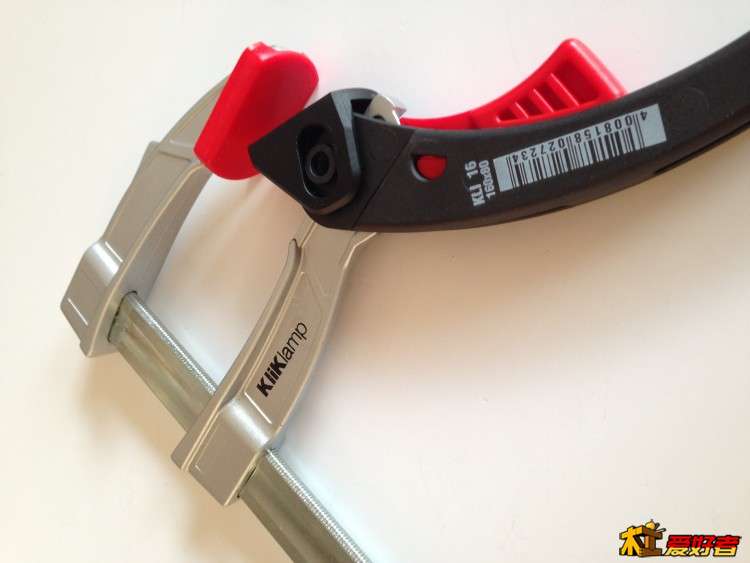

*Bessey KliKlamp 系列镁质轻巧型夹具：

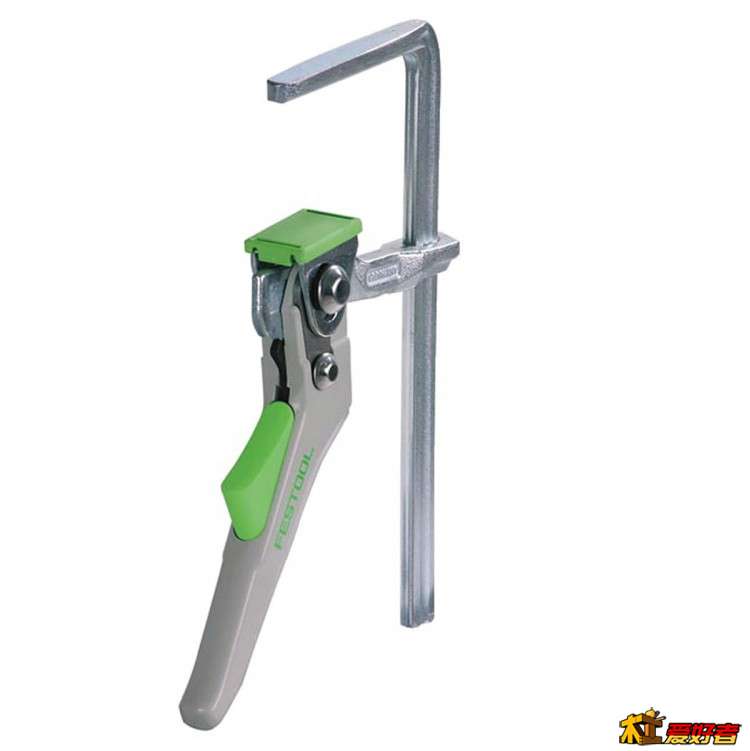

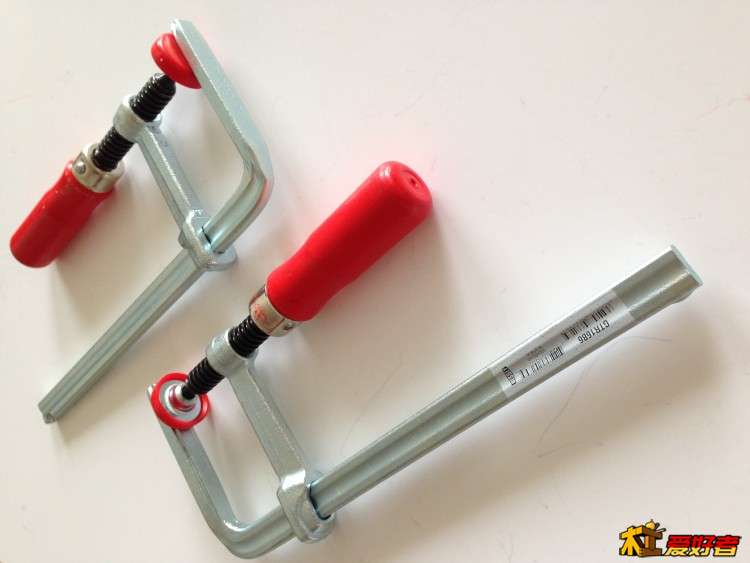

*为Festool代工的夹具 GTR16S6H 以及 GTR16B6

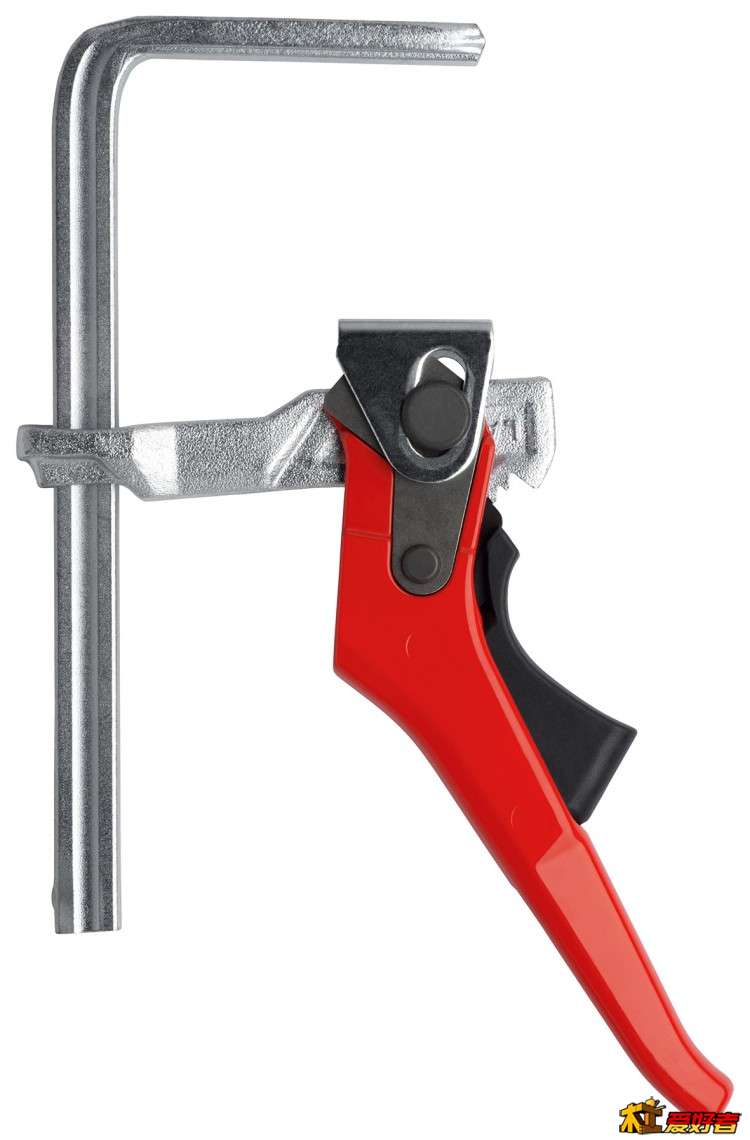

Bessey Ganzstahl-Tischzwinge GTR16S6H.jpg

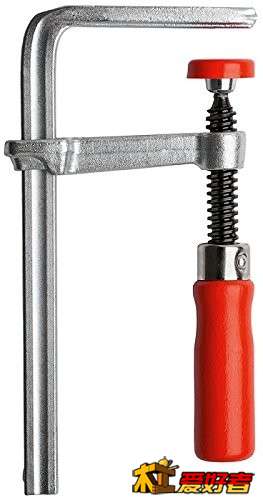

Bessey Ganzstahl-Tischzwinge GTR16B6.jpg

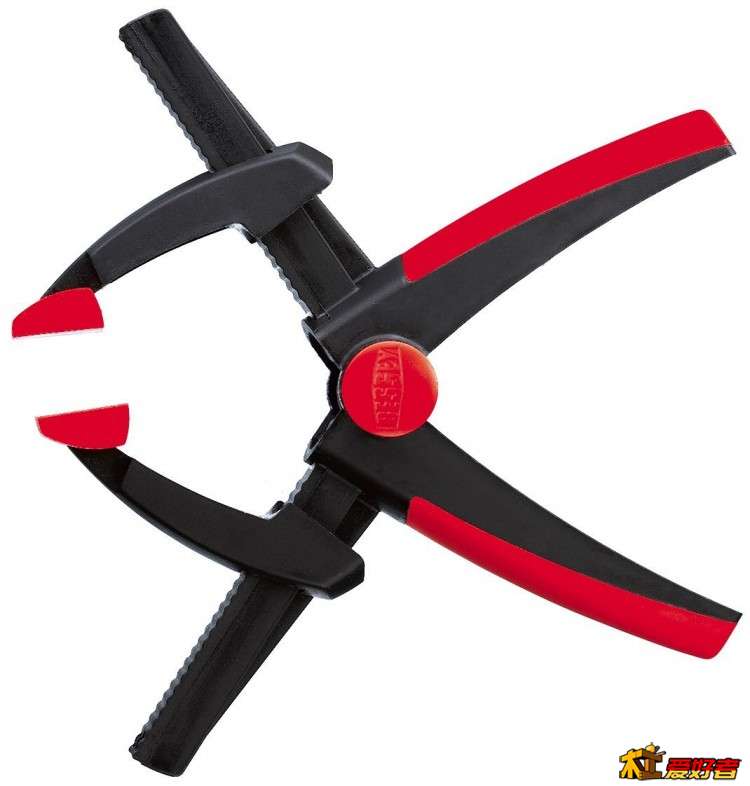

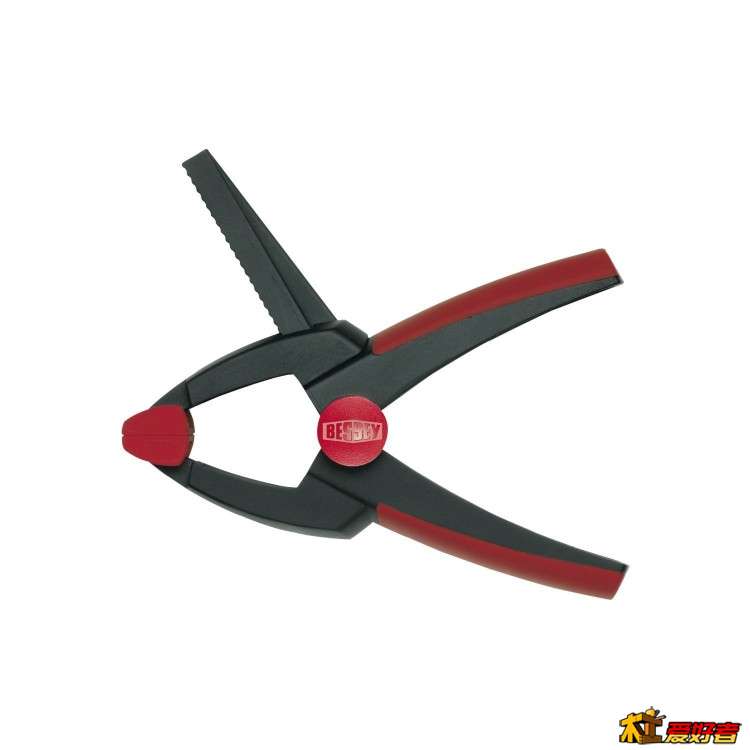

*VarioClippix 系列，这部分都是国内造的，也是非常便捷好用的。
Bessey Klemmzwinge VarioClippix XV 100 50.jpg

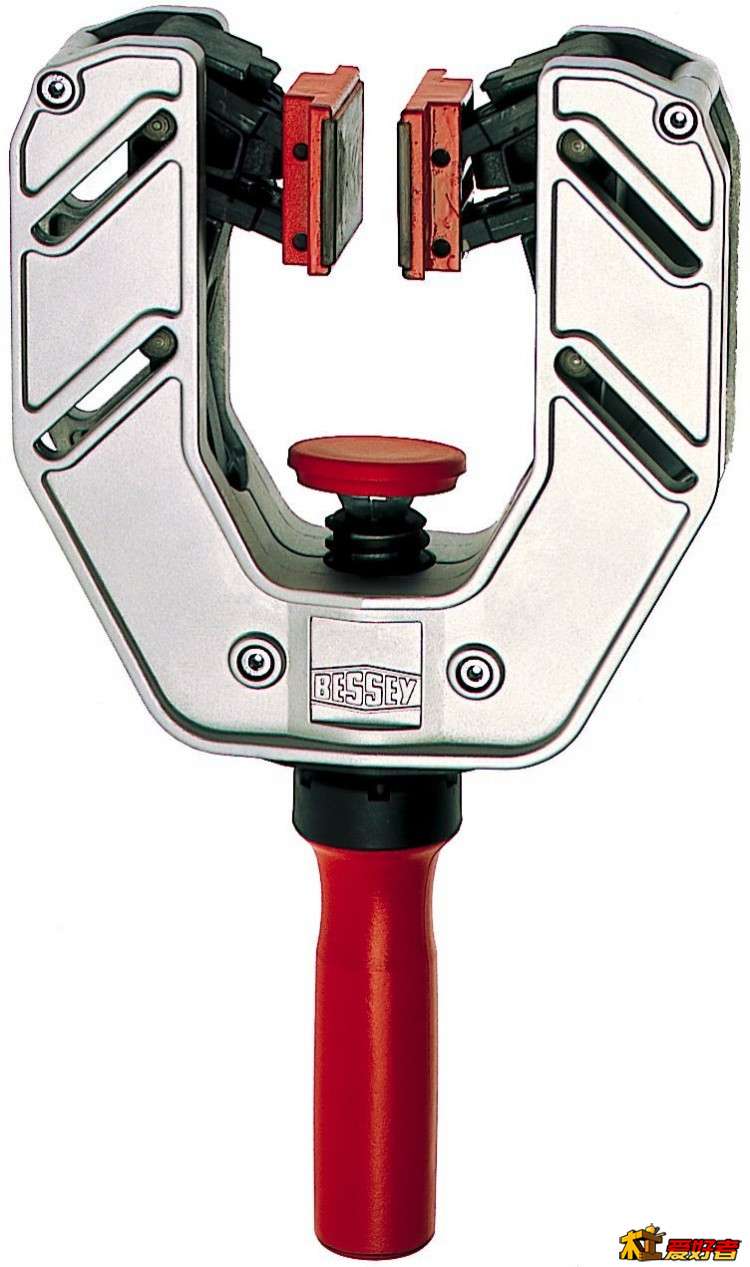

*Bessey 边缘夹具 EKT55：
Bessey Einhand-Kantenzwinge EKT55.jpg

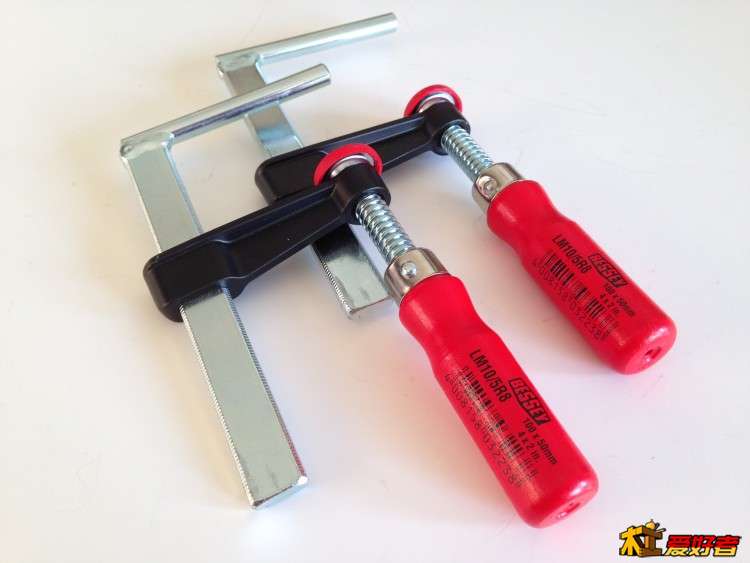

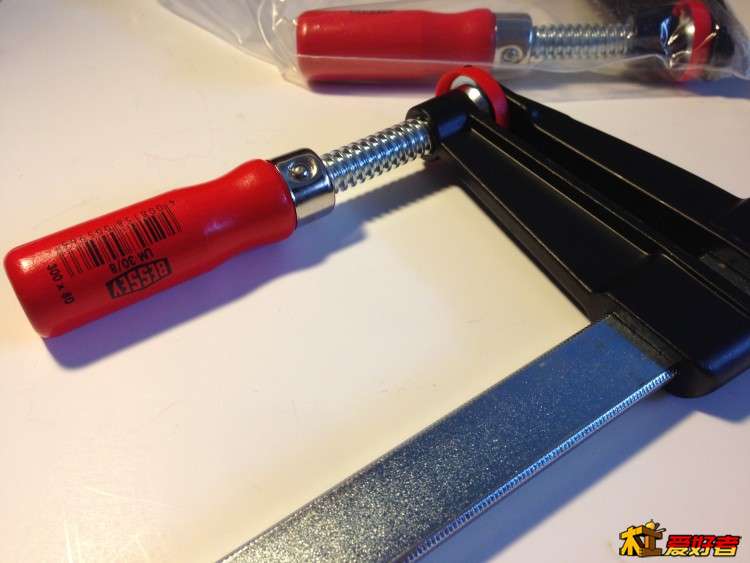

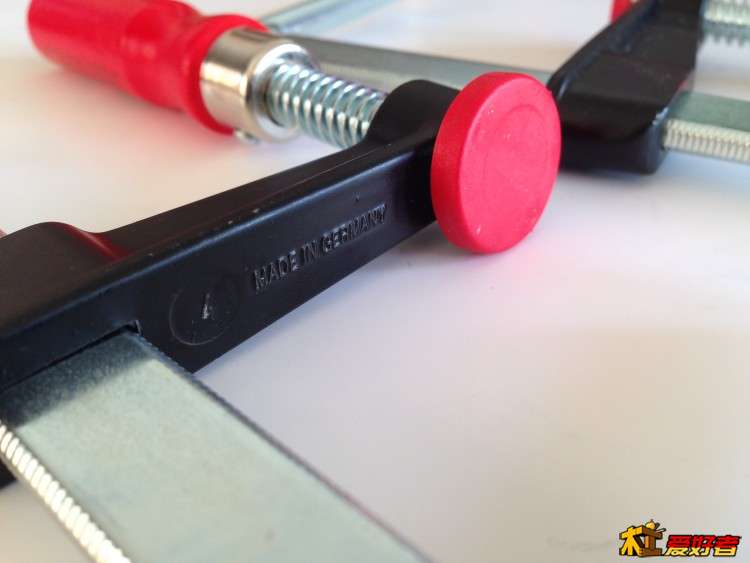

*Bessey LM 系列合金螺钳：

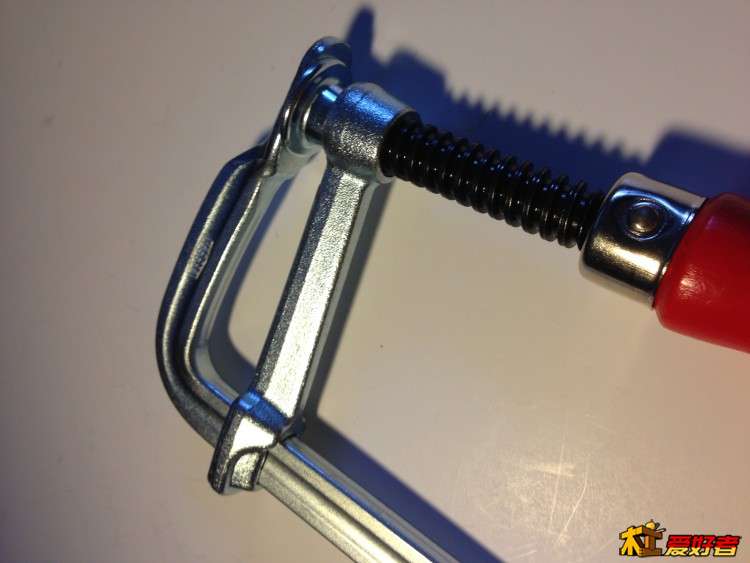

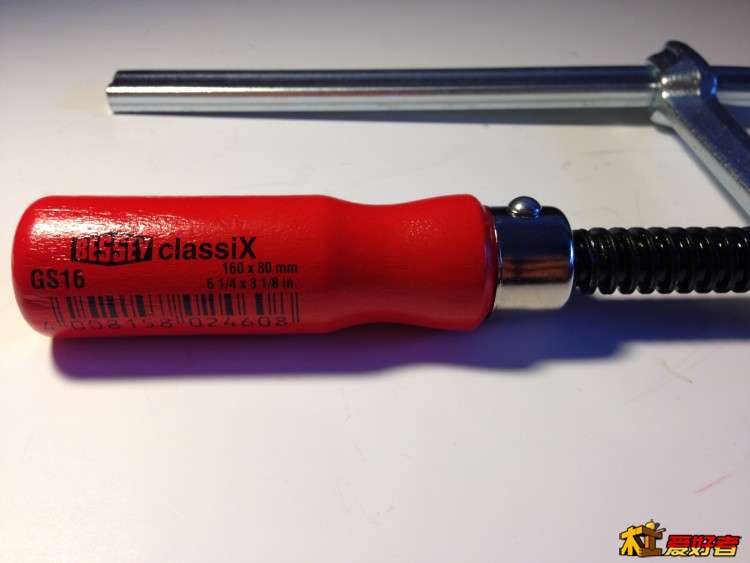

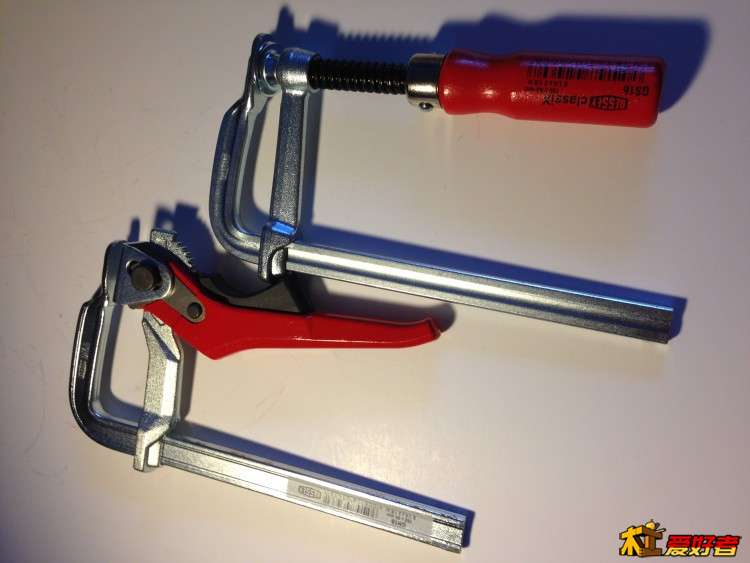

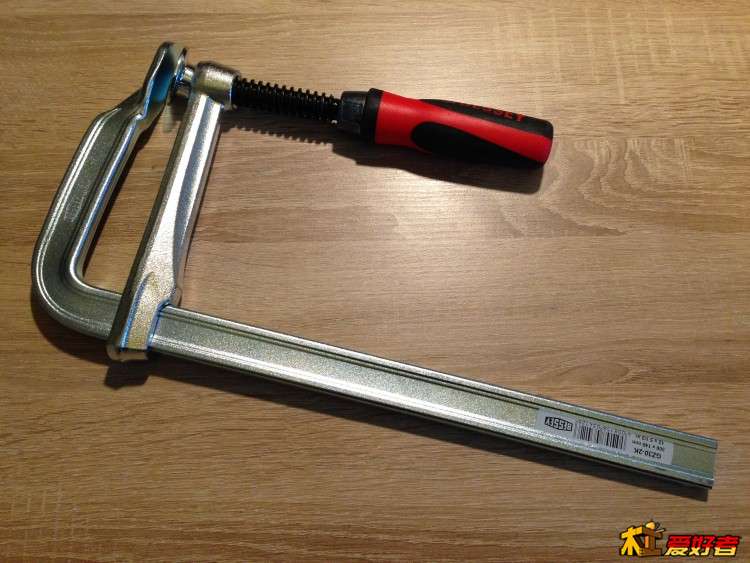

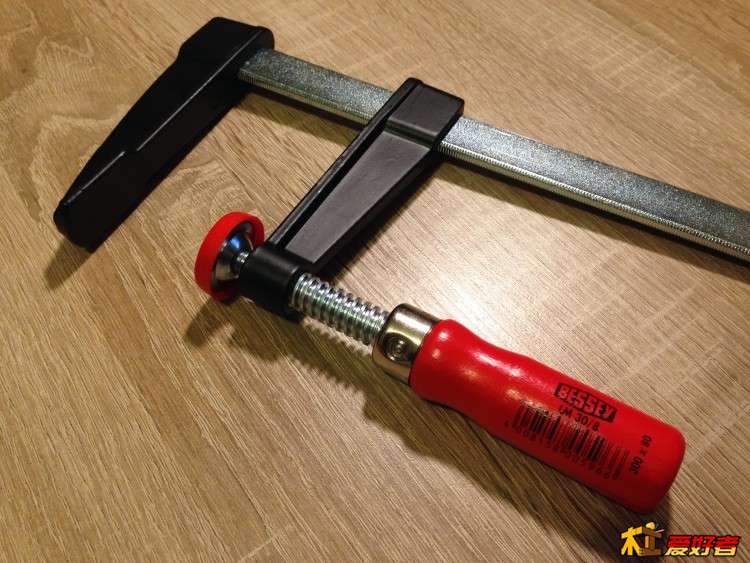

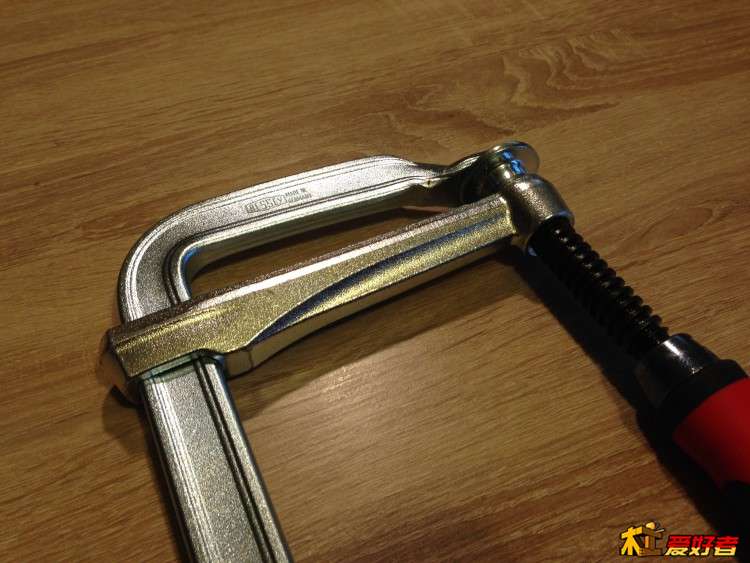

*Bessey classiX GS GZ系列全钢螺钳：

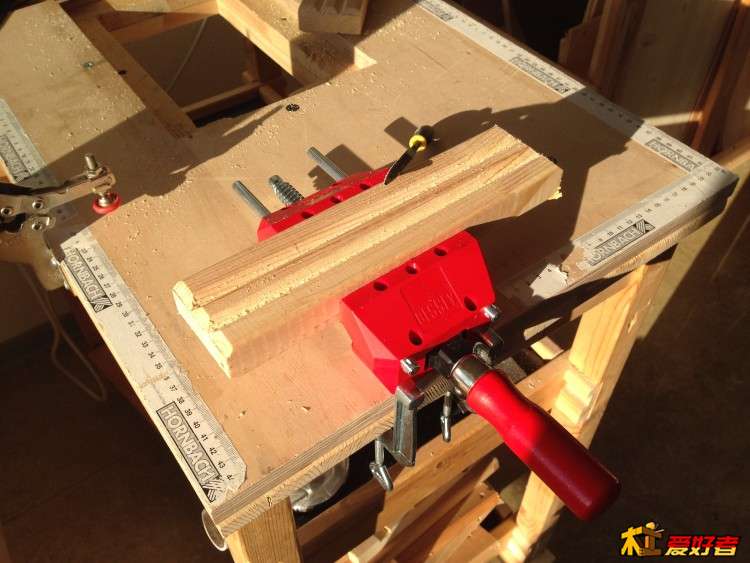

*Bessey 轻便的台钳 S10-ST，自带两枚TK6可以将其固定在工作台边缘，非常稳固好用：

*还有一些特殊用途的夹具：

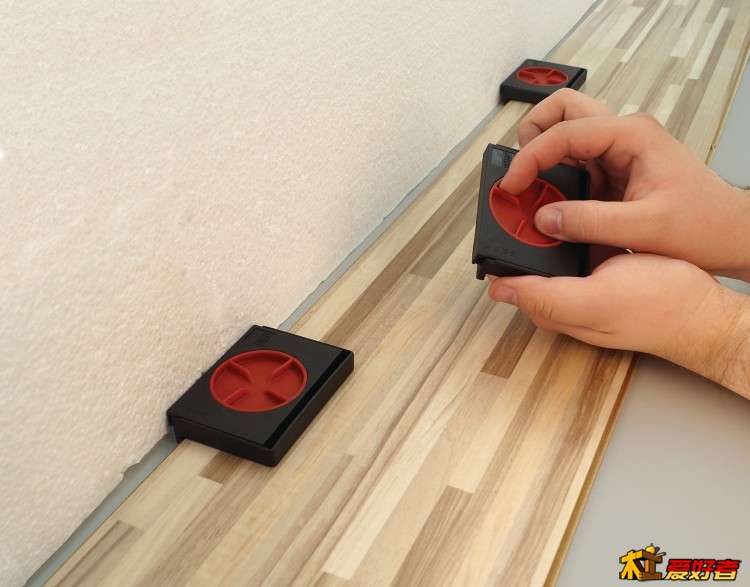

限位分隔器：
Bessey Abstandhalter AV2 20 89.jpg

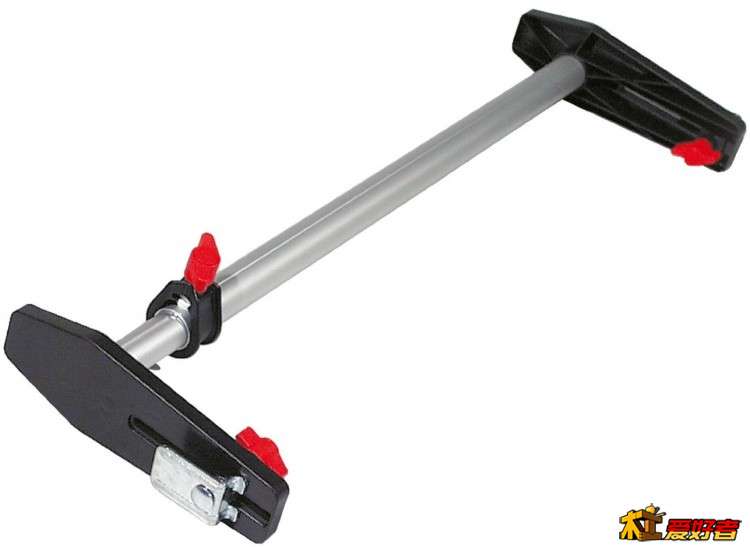

装门时用的撑杆：

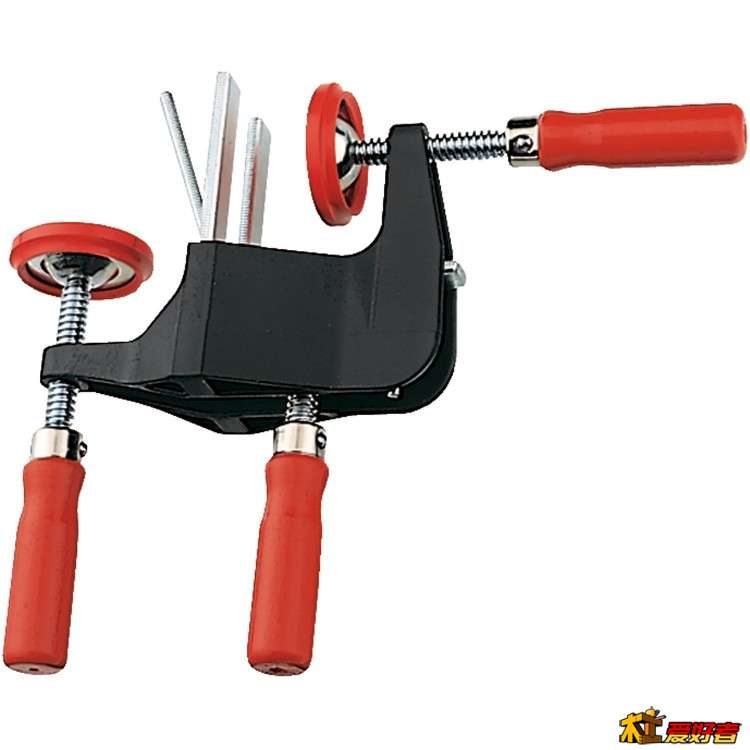

门套调心钳：

... ... ... ...

以下是整体介绍Bessey夹具的视频：

如果无法播放，请点击此处在新窗口打开

... ... ... ...

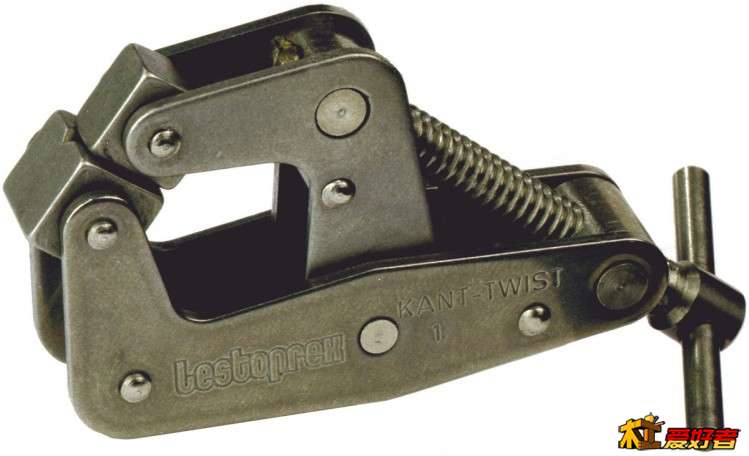

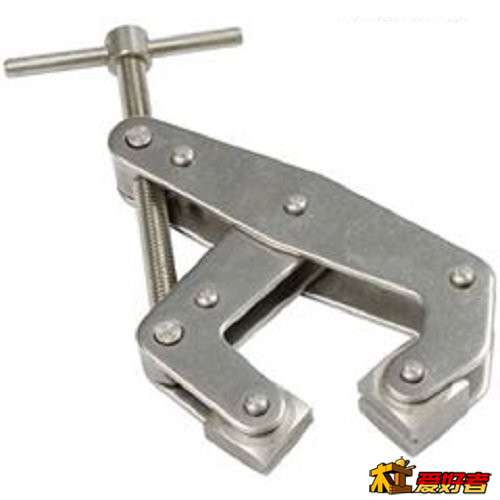

另外，德国比较亲民的配件厂商Wolfcraft的夹具也非常好，但种类很单一，我以前就有发过贴介绍过。美国的话，最老牌最经典的夹具莫过于KANT-TWIST这款了，以后有机会非常想入一枚：
KANT-TWIST Schraubzwinge 110 mm Spannweite.jpg
