晒我的DIY雕刻机记录（我机械论坛名：大花猫）

墨者追云

哒哒哒

北京木匠

北京木匠 发表于 2016-10-4 00:02
2 a& p: _4 S( o2 F# g8 P$ p/ ]) y0 N炎热的夏季阳台实在无法呆人，只能熬过去再继续，今天做了一点点，还是太热，这段时间也没有完全停下来，尝 ...

这周开始测试linuxcnc系统，
0 b5 `4 M7 \( E) i

- S1 c2 h" S& {8 T$ ~( ~
# i- P/ i4 W/ s- F
  N( n( a  W9 J
% ]- J! h; f+ w" E" ^) Q
! n$ y; ~/ g) n+ u" |

dongfeng111111

楼主步进什么价格买的？

北京木匠

dongfeng111111 发表于 2016-10-25 11:10
楼主步进什么价格买的？

我在祁风店里买的，不知还有没有，你自己去侃侃价吧。呵呵

dongfeng111111

谢谢了。。。。

北京木匠

7 T6 O, Q, M* R0 ^

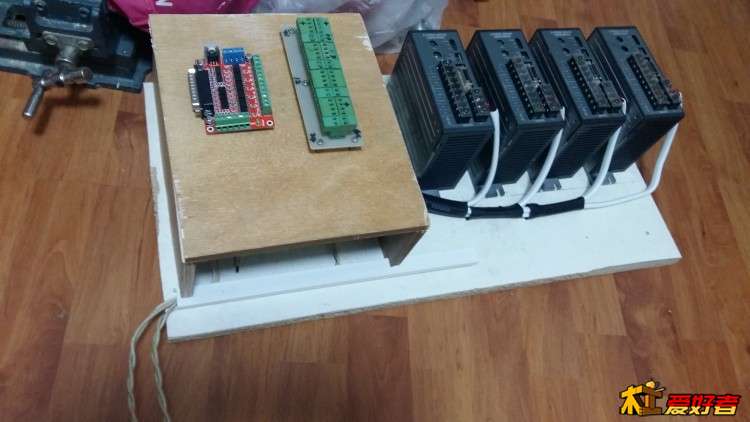

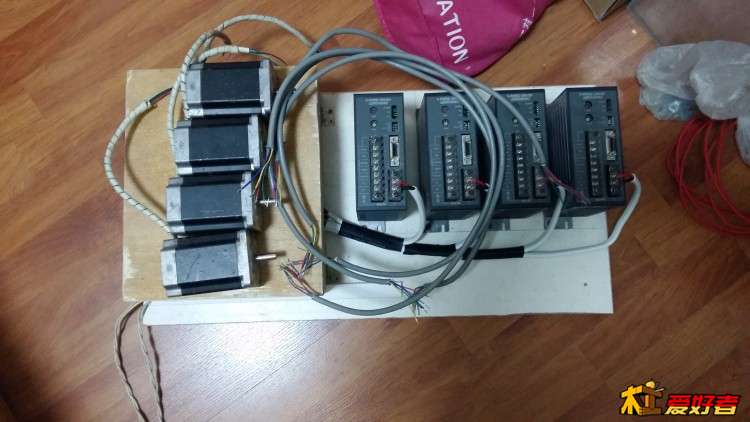

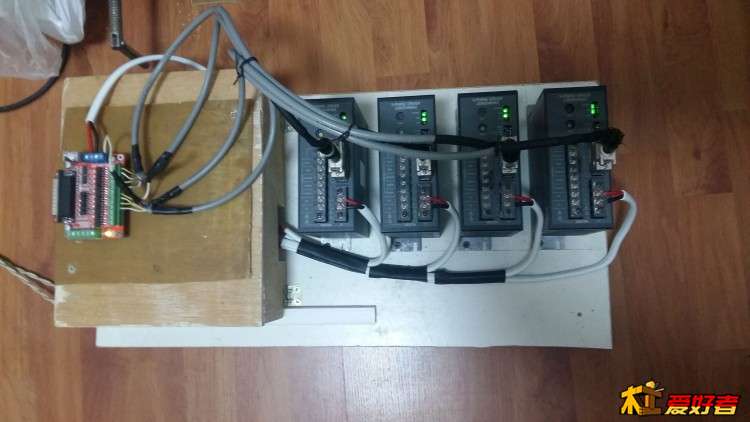

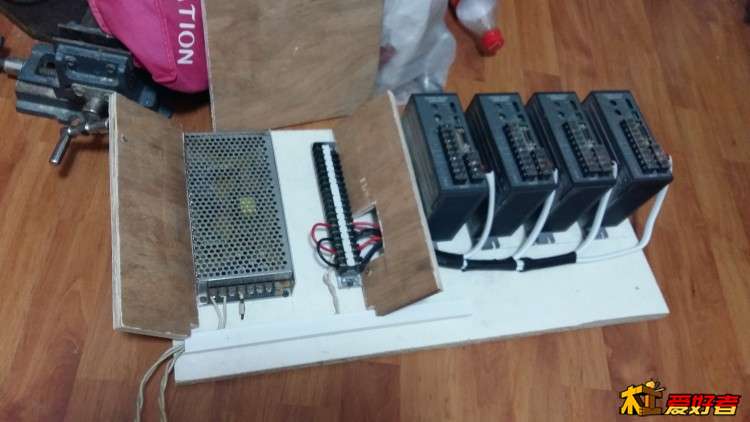

' m# b2 G5 g8 L# v( F今天终于把线都接好了，主要是买材料，查资料确定线序及进行端口定义耽误了很久，通电都正常，明晚就可以连接电机，先在mach3下正常跑起来，再试验linuxcnc系统。
" a7 T7 |8 L7 A' @% \0 D- v





/ Y. P4 i) j$ D: k6 W. v7 Z



9 r2 u+ `: ~# O3 C# `: w; u" x% R6 k

8090

期待老猫的作品，时间跨度有点大哦，搬个板凳看下文。

北京木匠

$ ]6 ]4 C. F  {0 \- B8 r3 |昨天在mach3上根据接口卡定义，完成了电机的测试。效果还不错。
, ~1 q  @$ E4 C+ R
4 f1 u8 E6 L- i9 ~  E$ q' H

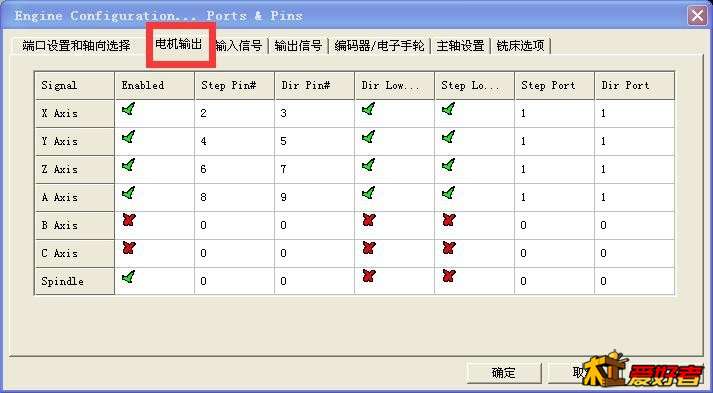

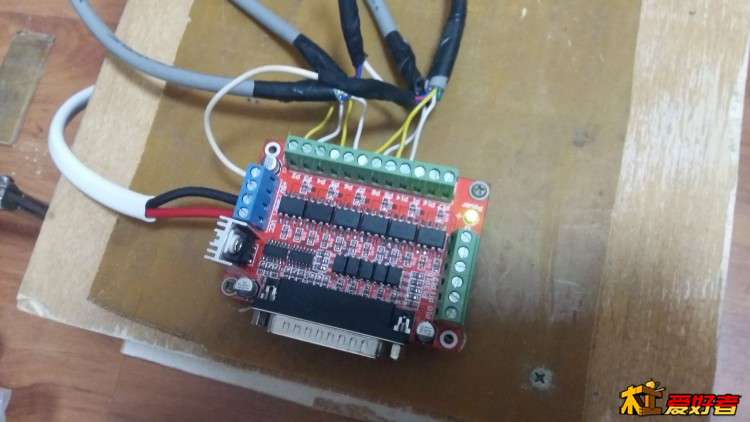

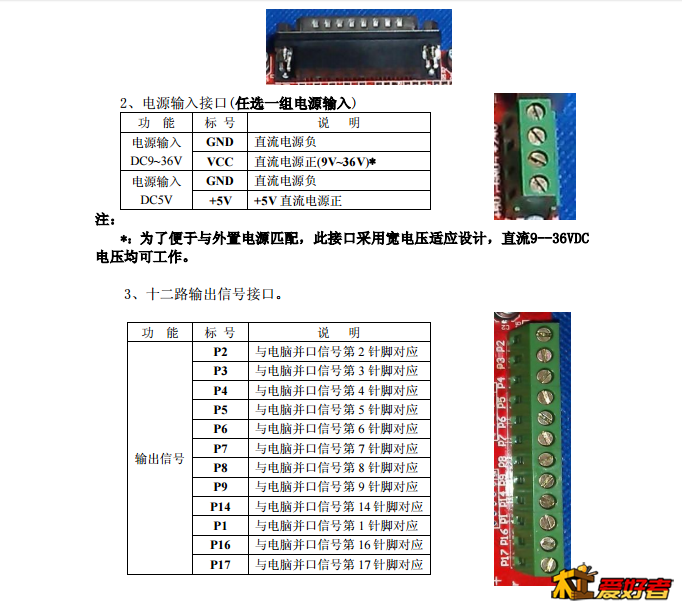

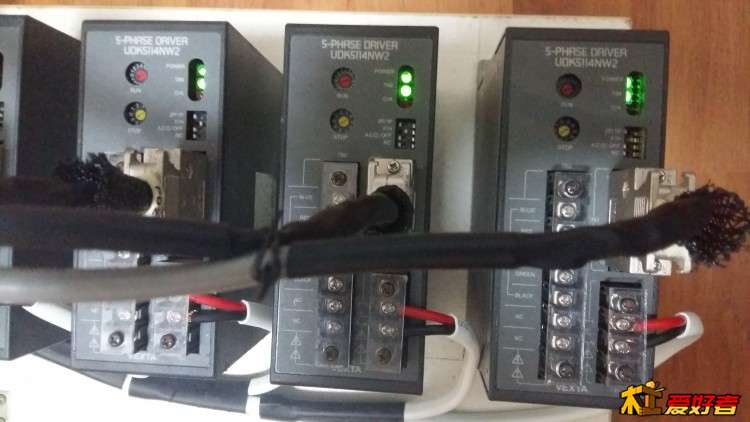

按照厂家的设计，分别把XYZA轴电机的脉冲和方向输入信号分别对应并口的X:2,3;Y:4,5;Z:6,7;A:8,9针。此五相驱动和电机型号是：驱动-UDK5114NW2，电机-PK569NAW，驱动器要求共阳极接法，接口卡的设计不错，输入9-36v电压，会在另一5v输入端产生5v电压---正好作为共阳极端使用，脉冲负和方向负，分别连接接口卡的2,3,4,5,6,7,8,9端子。

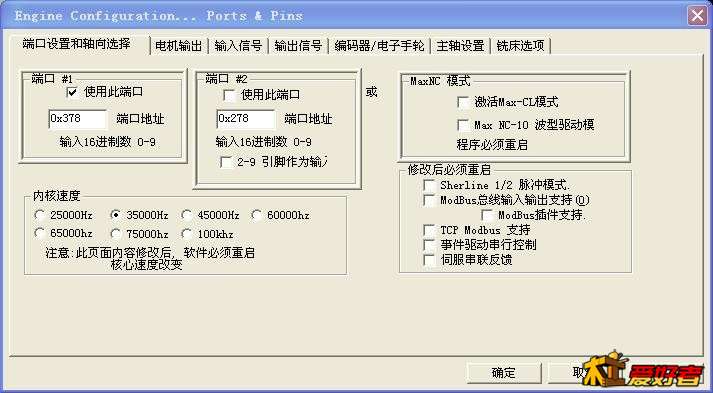

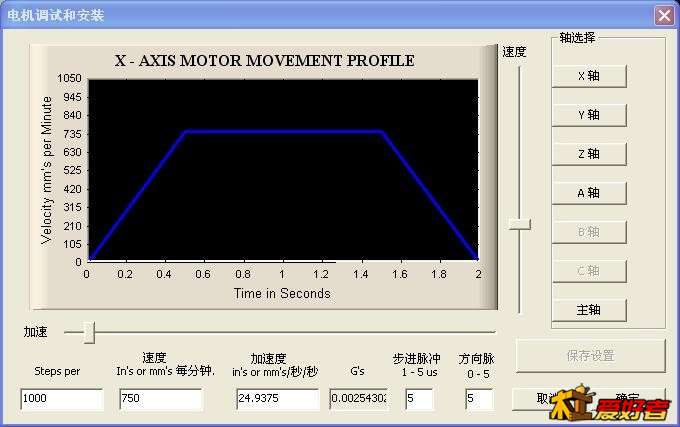

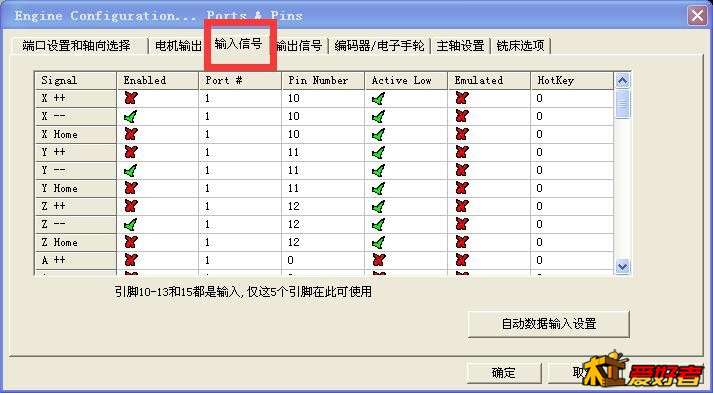

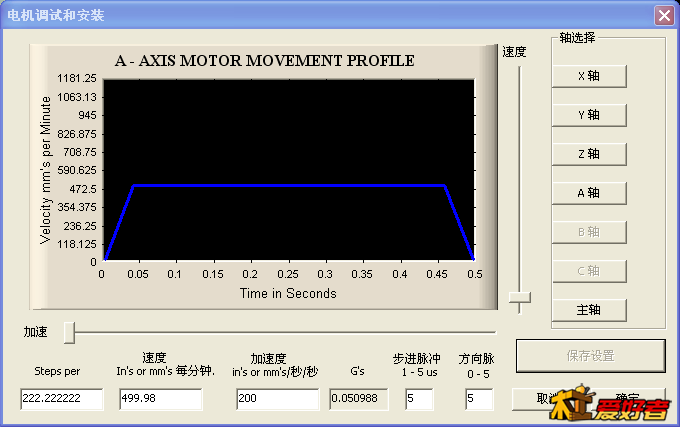

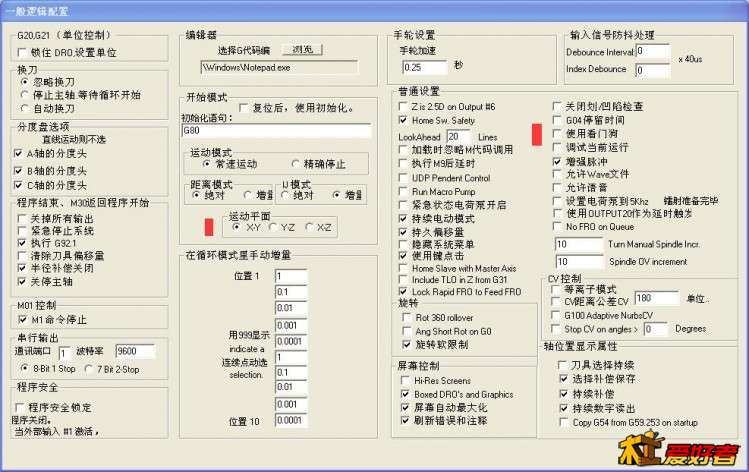

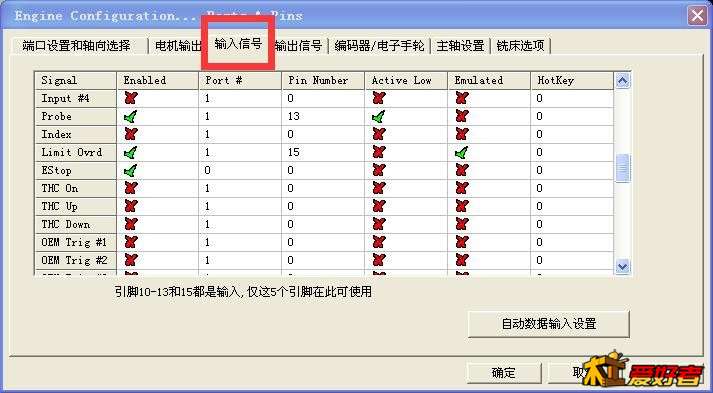

. y- ~; `% A1 L% t具体细节还没详细调整，先把参数截图出来。说是linuccnc可以直接把mach3的xml参数配置文件导入就完成设置了。所以倒不急测试linuxcnc了。
! C4 d7 p& M* _; h) y5 p
% F8 X$ X$ w. q  [" `
/ t- _2 m1 d5 k6 s: n  _+ [1 M
* ?  P1 ]. K: }8 b4 b% c% ]* a
# k; {4 j& m( P" w7 T3 |. a

9 {1 h' l, ^0 M9 z1 P6 l) e
; M' ]- o3 j& l

' Y. u: R0 x) i1 E$ Y2 I$ e) }( T: |
6 L  l6 |: }' R
1 O; e8 O, n3 y7 {8 Q! b' H
8 |& a- W" {1 a
& r  D& [: q/ d2 W
8 Z- J( a# L/ L0 ^. r" ~
0 e  `7 ?1 }2 g( V

北京木匠

缓慢而又稳健的前行着：开始测试联调步进电机和主轴。

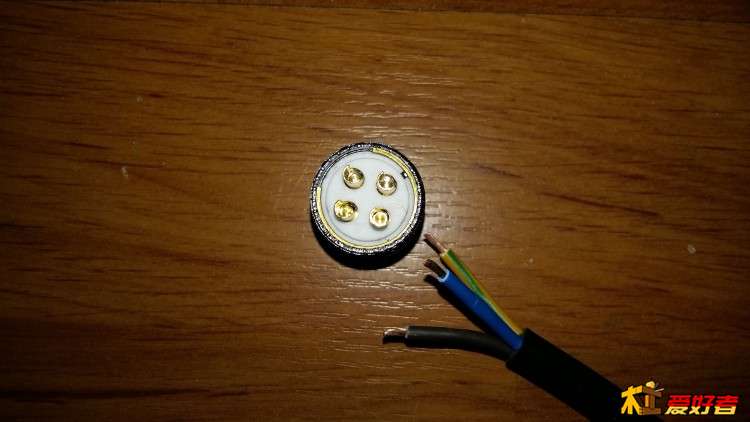

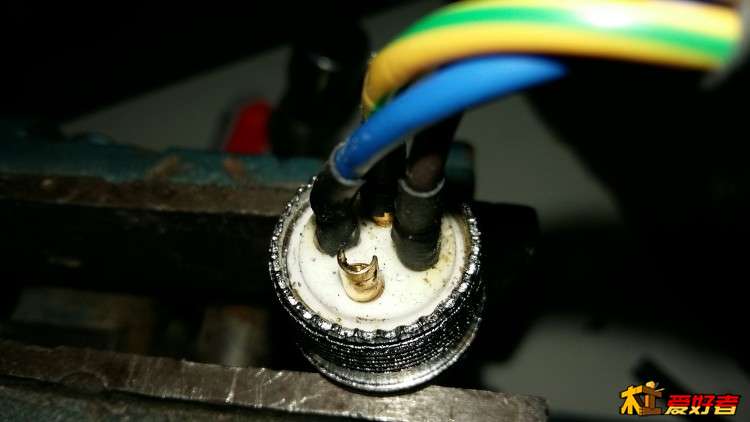

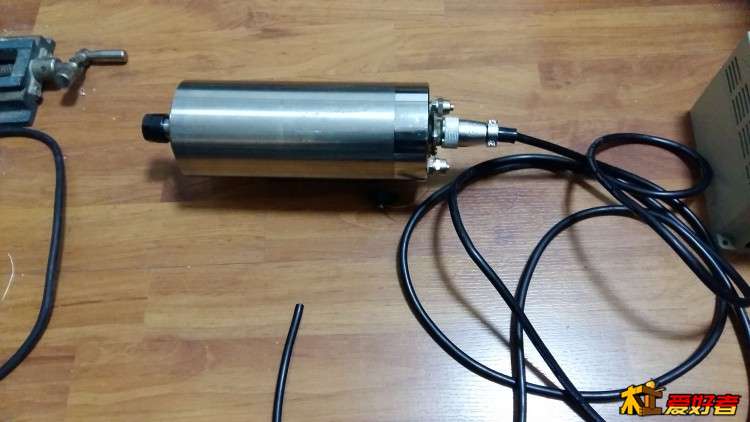

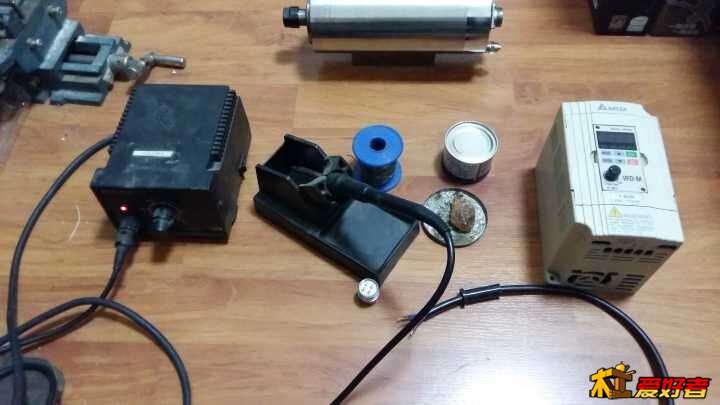

+ v) N: o) c% ^7 {2 Y3 @& Z今天完成主轴和不变频器的接线，烙铁温度低，费了半天劲才焊接牢固，明天加电测试。
  J! x4 d4 U+ L4 R* z2 ?* }
! g& R' n9 i" o! M电主轴接线方法是很多人都在关注的问题，那么如何进行操作呢?其实步骤十分的简单,
+ T. a  L4 Y3 e' c9 Z8 _    电主轴接线的方法非常简单：
/ m( p% G8 k4 f% g% n

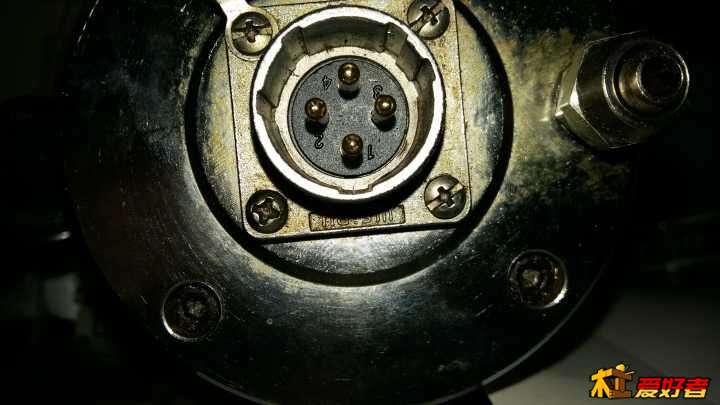

第一步：电主轴后端有个接插件，先仔细看下有3芯、4芯的区别，如果是4芯，接里面标号是123这3线，4是接地线。
7 N8 i* m* Z+ n6 C+ N& d! @第二步：由接插件的3线，对应变频器的UVW,如果主轴出现反转，任意兑换2线位置即可。
第三步：变频器一般是左边都有电源的接线，接上即可。
' b7 w5 @6 ?& g0 \" D



! z( g! c; E$ N9 m

5 F7 n) J/ t1 U4 z( s- r
! Y0 t- ?3 ^9 Y
8 x' M0 g/ f" U6 }9 l


, ^1 t. R% Z9 m9 I+ F

8090

老猫啊，你真的是猫星人？这么慢！

北京木匠

      周末完成主轴的空载实验，没加水路，从60hz加到150hz，声音和震动非常小，下面就开始和控制板卡一起联调了，机架进展很慢，是因为平时不回去居住，没机会完成组装。


3 I% i0 x" o; @5 T, P

北京木匠

我的变频VFD-M，主轴是JGD-80D 1.5kw 设置供参考：

4 k6 b( G# v: X4 |4 c  n" L) e' c     我用的老版本台达的变频器，p00无法设置为04旋钮控制和向量模式，其他设置还可以，参考设置如下：
2 M5 i0 T2 {& z: `
( u' K7 h6 c% k% j: G# n2 T0 CP00 主頻率輸入來源設定 ：04：主頻率輸入由數位操作器上的轉扭      我的老版的VFD-M无法设置此项
P01 運轉信號來源設定 00：運轉指令由數位操作器控制
) ]# n/ y$ f7 ^. sP02 馬達停車方式設定 01：以自由運轉方式停止     省却了设置减速时间的问题
P03 最高操作頻率選擇 400.0 Hz
P04 最大電壓頻率選擇 400.0Hz
- F7 H& O$ u6 B- P; oP05 最高輸出電壓選擇  220.0
5 h+ G' }. d/ y. E0 T, hP36 輸出頻率上限設定 400.0 Hz
P37 輸出頻率下限設定 0.00 Hz
P105 控制模式 01：向量控制     我的老版的VFD-M无法设置此项
还没细节设置曲线参数。。。
2 u7 |! J; x7 s' D% b+ `+ f

xgxgxgxn

好流弊的样纸 新手小白来看大师作品 忘赐教

fishbob

高手啊! 學習了.
