DIY备料中 3540小雕刻机 请大家多多指教

胆相随

心烧不退 发表于 2016-5-31 20:44
自己组装确实比买成品机高出许多 ？

* ^; L9 B* f( V- {) r* n1万出头 肯定不够的  龙门+Y滑台 花了7K多银子（不排除我买贵了 哈哈） 还有Z轴滑台没找全（估计1-2K￥）还有一些电机 底盘 工作台 等等一些小零碎。。。。。

胆相随

北冬树 发表于 2016-5-31 21:28
, u7 F7 x# t& N, r# }9 k( s我仔细看过,应该是铸铁材质,外面镀的铬或者其他镀层,不锈钢没这么亮.这个龙门比本论坛绝大多数钢板机、铝 ...

1 m7 e: X+ U3 I% z5 F2 l8 D老兄的机器已经做完了 ？能否传个图 学习学习
! k2 A  c0 X5 n( A+ `* x1 S, ^
; f" ?* h; }' ]: L7 h) y底盘我想用45#厚钢板铣一个 不知道承载如何 ，我这个Y滑台厚度有80mm 在加上工作台 估计要超高，可能要在钢板上铣一个大宽凹槽下沉 降低高低

北冬树

胆相随 发表于 2016-5-31 20:35
朋友，微信好多少？可以加一下 想请教学习一下， 我对做机不懂 纯属娱乐而已 闲暇时间雕刻点小东西{:1_57 ...

我也是新手一个,纯娱乐,进度和你差不多,Y轴底板还没方案,主要是重量太大,底板结实点总重量要过200Kg,楼房党伤不起.好在去年做了个立柱,还有的玩,所以这个不急,慢慢想.
& z! }7 J8 b9 A; G9 u
8 t" a) [' `- Y" H; p: Z
$ m3 p  E& n  X5 f$ _主轴之一:

胆相随

这两天在看各轴电机 东方步进闭环价格在800左右一套, 安川400W伺服1000多 , 据说伺服的低扭没有步进好，调整也很麻烦 我属于超业余选手 怕搞不明白 ，现在想选择60闭环步进 操作简单 两者兼顾 价格适中 ，大家有何看法？

胆相随

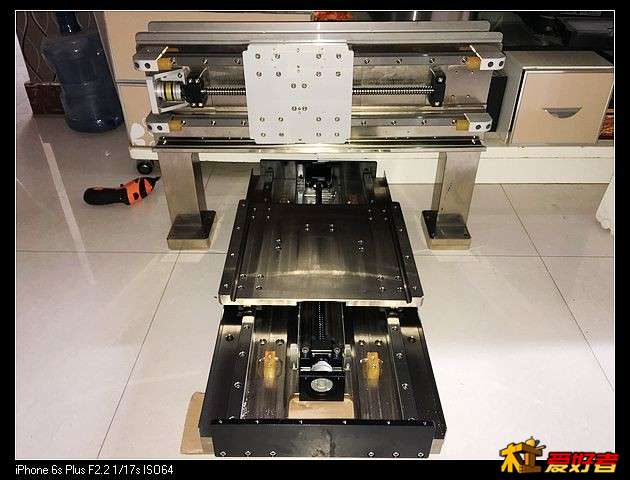

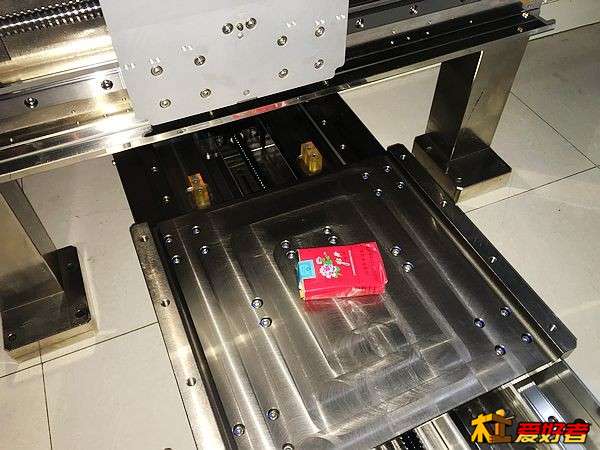

龙门滑台今天收到 质量杠杠滴 相当漂亮  我一个人搬不动。。。。。

. x4 q: U' h; h
. T3 P! b8 m1 B
# Y: J! m- m+ V

胆相随

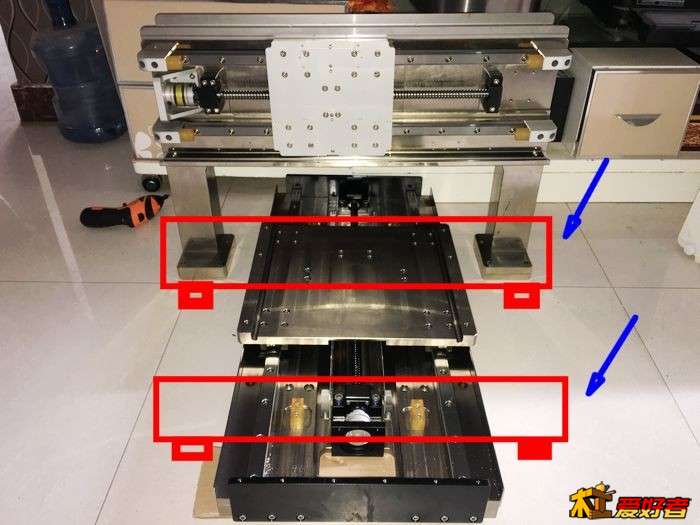

我的想法是龙门与Y滑台坐用稍微宽的钢材（厚度大概15cm）连接，钢板铣出于Y滑台底座相同宽的凹槽做Y滑台下沉，龙门自然就垫高了不少 也减轻不少重量 ，龙门和滑台各足有70公斤左右 分量十足 非常稳当 都是铸铁的，两个蓝色箭头所指红框就是钢材底座，大家觉得这样可行不？ 如果做成一个大平板底座 重量不敢想象了。。。。

6 C: R# o" Y- Y: z0 q0 c, c
1 y) u: w: j( M- s. p" {4 W

胆相随

如果做成红框（如图）的钢板底座（尺寸680mm*200mm*150*）我的娘呀 单纯这一块45号钢 就有160公斤的重量 ，如此做下来 整机已有5-600公斤了 真是体力活了 3540小机这重量也真是要土血了

love煜曦

赞   用铝型材 1.5kw主轴的路过

samt

关注中....

胆相随

刚刚又消费了3个东方60闭环步进带刹车的+编码器和一个IKO铸铁130mm Z轴滑台 交叉滾子（行程勉强达标）没找到更合适的 几K大洋又不见了
4 G. n0 U7 P5 o5 H9 U
现在最头疼的就是底座台和主轴电机了 头大 头大 头大 。。。。。

胆相随

北冬树 发表于 2016-5-31 21:43
, s9 \7 ~7 p5 G+ @我也是新手一个,纯娱乐,进度和你差不多,Y轴底板还没方案,主要是重量太大,底板结实点总重量要过200Kg,楼房 ...

这是立柱机吧 ，看着很养眼噢
, ]) _* n- d) ?

胆相随

love煜曦 发表于 2016-6-1 18:51
' P: i2 ~8 d; @赞   用铝型材 1.5kw主轴的路过

不啃钢铁 无所谓了  都不是职业  大家娱乐而已 开心就好

191576512

胆相随 发表于 2016-5-31 21:47
0 j3 m6 n8 ^5 R% v这两天在看各轴电机 东方步进闭环价格在800左右一套, 安川400W伺服1000多 , 据说伺服的低扭没有步进好，调 ...

4 u' ~0 h6 s( d' D" J1 q闭环吧

胆相随

191576512 发表于 2016-6-2 01:30
闭环吧

已经购买了东方60步进闭环  谢谢关注
$ e4 ?1 w; e9 |( ?5 x4 O2 Q+ f& W- g

ma286hp386

楼主这个不锈钢龙门滑台是什么价买的?
