用T12工具钢做的刨刀

机械师学木工 · 发表于 2016-5-28 18:06:13

landao43 发表于 2016-5-28 15:25
0 q4 W1 V# ^3 l- h: C工业技术在不断进步，中国国产钢材比起若干年前已经不可同日而语了！而且很便宜了！锋钢做DIY刀具， ...

钻头材质HSS,就是高速合金钢，俗称锋钢，你觉得钻头不会被砂轮机磨退火吗？磨钻头不需要用水冷却吗？你见过，当钻头后角磨的不对，就是钻A3钢也会被这种最普通的钢种磨得发蓝退火的情况吗？你肯定没见过，否则你就不会说：锋钢不会被退火。我说的对不对，网络的世界这么广大，总有很多木友知道的啦！

landao43 · 发表于 2016-5-28 21:45:26

机械师学木工发表于 2016-5-28 18:068 D4 d8 I% _0 |0 p- ]1 `7 j/ E# Q
钻头材质HSS,就是高速合金钢，俗称锋钢，你觉得钻头不会被砂轮机磨退火吗？磨钻头不需要用水冷却吗？你见 ...

我磨锋钢钻头从来不用水冷却，只要角度磨得正确，与新钻头比没什么区别！但如果是碳钢钻头，那就肯定不行了！原因还是与它们的特性有关，锋钢到800度的温度也变不了多少性能，磨钻头时很少能超过这个温度，所以它是不受影响的！这个性能任何有兴趣的人都可以试试，看不加冷却措施磨了之后，会不会产生退火现象！凡事从实际出发为最好！

老李刻刀_制作核 · 发表于 2016-5-28 21:53:39

机械师学木工发表于 2016-5-28 10:11
: R9 o6 D" \$ a* U \5 j不要把网上的东西当作都是专业的知识。材料学木工工具、凿子等如果用工具钢，只需T7或T8。

如果做，木工刨刀或者削木头用的哪一种标号的合适呢

请更换用户名 · 发表于 2016-5-28 22:07:55

都是专业的知识。

机械师学木工 · 发表于 2016-5-29 00:12:53

本帖最后由机械师学木工于 2016-5-29 00:23 编辑

老李刻刀_制作核发表于 2016-5-28 21:535 C2 j8 h' h# H$ i
如果做，木工刨刀或者削木头用的哪一种标号的合适呢

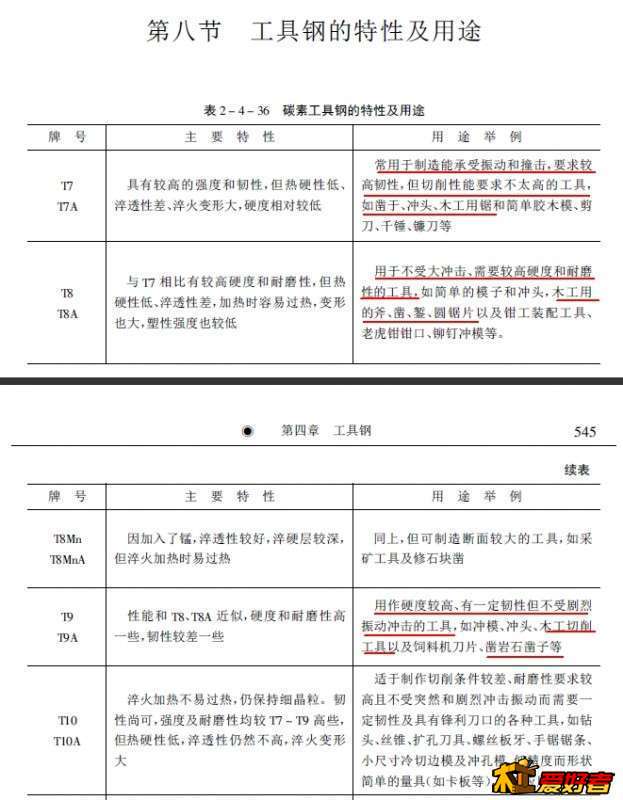

T8、T6都合适，高于T10以上就需要热处理来调整，比如使用T12通过热处理只达到T8的硬度要求，热处理是根据需要进行设计的，或者说进行热处理工艺编制。这本书上会告诉我们的，我也不想多说，看看最权威的资料吧！

机械师学木工 · 发表于 2016-5-29 00:22:30

landao43 发表于 2016-5-28 21:45
F, u* @8 S4 @- w我磨锋钢钻头从来不用水冷却，只要角度磨得正确，与新钻头比没什么区别！但如果是碳钢钻头，那就肯定不行 ...

你很倔强，还把自己弄的真像专家一样，既然知道我是职业机械行业的人，你就不该在关羽面前再三的耍大刀，不给你看看权威资料，你这样会把其他的人给误导了，我也是为大家着想，被迫的，别怪我不给你面子。
看看下面资料，高速工具钢的热处理制度。峰钢是否需要淬火，是否存在退火，就一目了然了。

万象之光 · 发表于 2016-5-29 07:56:09

sszrsy 发表于 2016-5-28 10:27 $ i* w0 @- T$ |6 N* G6 d9 s# e3 l
厚料磨薄，既费料又费工，已经失去DIY的意义了。

会人不难学不来哇

landao43 · 发表于 2016-5-29 07:56:13

机械师学木工发表于 2016-5-29 00:226 E1 T" J/ |8 m/ p4 k
你很倔强，还把自己弄的真像专家一样，既然知道我是职业机械行业的人，你就不该在关羽面前再三的耍大刀， ...

请注意一下回火温度好不好！这样的温度刚好适合了加热后的冷却。实际上土法应用中，就是把锋钢烧红，不淬火，让它自然冷却，能达到较好强度。过去就这么做的。那表上的是指生产钢材的程序，能实现者有多少！
我从来不把自己当专家，不过就是一个业余玩玩木而已的老者。对手办木工刀具有点兴趣而已。
比如我做凿子，就是把旧凿子体截去前面的部分，找一段锋钢焊上去，嘱咐焊工师傅不要强行冷却，不淬水不淬油，慢慢冷下来，再用角磨机磨成形，再在磨石上磨锐，好用得很！这是实际玩法，不信您也可以这么乱搞一次看，看是把它淬成了标准硬度与这种非标准玩法区别有多少？或者说哪一个好用些或不好用些？

机械师学木工 · 发表于 2016-5-29 09:52:35

本帖最后由机械师学木工于 2016-5-29 10:44 编辑

landao43 发表于 2016-5-29 07:567 K* d# ]. h2 ?
请注意一下回火温度好不好！这样的温度刚好适合了加热后的冷却。实际上土法应用中，就是把锋钢烧红，不淬 ...

别在为自己辩解了，你不是说锋钢是由材料的晶相组织决定的硬度吗？天生下来就这么硬，钻头不会被磨退火吗？钻头轻轻蹭几下和新的一样，这叫磨钻头吗？新钻头不利要刃磨后再用，这叫专业，钻头也不是只有人字型的（专业成为标准麻花钻），还有需在此基础上磨出各种群钻，这叫摸钻头。天下人这么多，在网上发表自己的见解，无论对错都是正常的，偶尔忽悠一下别人也行，但不能整得像学术专家似的把人往死里忽悠，天下是多彩的，材料是多样化的，你把材料忽悠成，天下刀具唯锋钢好用。没有真才实学就不要出来瞎忽悠，自己不会磨钻头，还非得把黑的说成白的。顺便说一句，锋钢并不是很难磨，是你不会磨。我们生产天天都在磨硬质合金，也没人觉得很难磨或磨不动。

Sky326129 · 发表于 2016-5-29 11:04:31

樓主請問t10淬火除了用鹽水外還有那一種淬火液比較能減少淬裂和變形？

机械师学木工 · 发表于 2016-5-29 12:31:58

T10以上工具钢防止裂纹就是采用双液淬火，因为这种材料淬火裂纹产生在500度左右的剧冷过程，自己想办法减缓此温度的冷却速度，就能避免裂纹，若要获得高硬度(HRC62以上），那么在冷却除初期，需要快速冷却，能够满足这种要求的就只有双液淬火。欢迎您来与我进行双向沟通交流技术，我也并非都是正确的，最好的，因此要大家相互交流，学习。

qwer008008 · 发表于 2016-5-29 13:14:47

咋楼主的帖子，回回都被狂喷捏？？？

Sky326129 · 发表于 2016-5-29 13:17:55

感謝樓主了，我平常都是用覆土燒刃來處理t10全鋼（沒條件做夾鋼

），我想雙液淬火或三硝淬火比較合適我。

landao43 · 发表于 2016-5-29 15:16:43

机械师学木工发表于 2016-5-29 09:52
6 x. p# W$ s z% Q* v) S. ?别在为自己辩解了，你不是说锋钢是由材料的晶相组织决定的硬度吗？天生下来就这么硬，钻头不会被磨退火吗 ...

你很厉害，我告绝对告饶！一是我不专业，二是我没有学过这种专业知识。
曾经的那么多中国的生产维修车间，居然都是一些乱搞三千的作坊，都不具备用锋钢的资质！包括象我这类无知者，做成的锋钢刀具也不能叫做东西。什么是经验，经验就是经过了的试验，当然经验不能成为经验主义！你有系统的知识，为什么别人就不能有实用经验。你措词挖酷，是不是别人对你尊重就感到尾巴有点难受了！此帖之后我将放弃此类争论！但坚持我的实用原则，把不按规则做锋钢刀具进行到底！

机械师学木工 · 发表于 2016-5-29 18:38:38

本帖最后由机械师学木工于 2016-5-29 18:48 编辑

qwer008008 发表于 2016-5-29 13:14+ I& w m8 v+ R# Z3 }1 m
咋楼主的帖子，回回都被狂喷捏？？？

感谢你的关注，确实回回被狂喷，思考一下看看：我每次的贴都是实在的作品展示，可算得上是实践了，每次都图文并茂的用通俗的语言写明步骤（虽然我是一名职业机械工作人员，我从不以专家自居），不是我没读过书，不是我不懂得理论，而是我不用“金相组织，相变温度”等专业词汇，为了是让大家更容易接受。在以往的作品中使用了多种材料，无论是切割分离，焊接成型还是热处理工艺，没有不成功的，没有一次出废品。可在本坛总有人既不拿出同类产品，开口就讲科学道理，吓得连专业人员都不知所措，我是被迫无奈，才拿出一些专业资料，不是为了吓人充面子，而是为了澄清事实。
这说明我国人多，但是，连所有机械人员都知道的最基本的金属常识，都不能接受的人太多了。
至此不再多言，只想借此论坛爆一句粗口以解心中郁闷：“TMD，老子也是读书人，别以为我没文化。”

		自动登录	找回密码
密码			注册

用T12工具钢做的刨刀

浏览过的版块
