关于5轴那些事

shrlyq

林大夫 发表于 2016-5-26 22:22
其实想想，正装上面放个工作台也并不轻，行程够长的话重心偏出去一下样不少。高度还要增加

其实我觉得吧 咱这弄的是铝机器 反装重心偏移的这些重量和直线导轨承受的负荷相比是九牛一毛 也许反装的强度反而比正装时一个大面积工作台只有一点点支撑强度更好
4 \+ N. H5 h: t! `' a: J

徐徐道来

搬个小凳，仔细听课。

林大夫

shrlyq 发表于 2016-5-26 22:31
) G6 b1 Z4 j! ]- Q5 }其实我觉得吧 咱这弄的是铝机器 反装重心偏移的这些重量和直线导轨承受的负荷相比是九牛一毛 也许反装的 ...

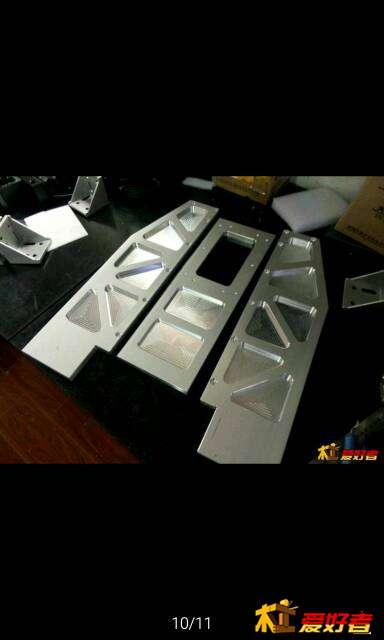

这些都是考虑过的，正装工作台是一张板，倒装是带筋和导轨的板，强度更高

心烧不退

0 u$ q9 |, X: O8 X# N" c0 X! A# w

林大夫 发表于 2016-5-26 22:22
# u7 D6 S0 Y, L" L其实想想，正装上面放个工作台也并不轻，行程够长的话重心偏出去一下样不少。高度还要增加

林大夫你这帖子是要泄露５轴机商业秘密吗？
; \0 _; M# k/ o) O3 ^

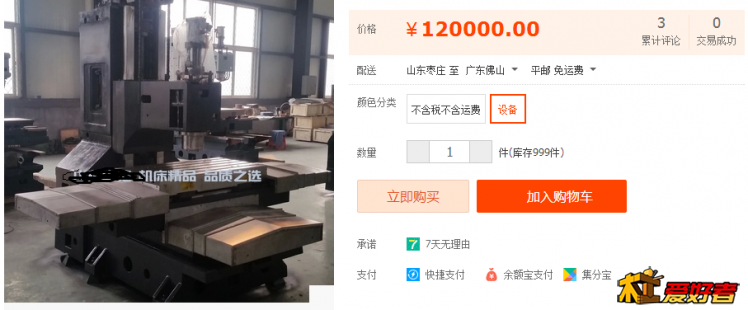

0 D6 g, n3 F% H; i$ ?* s正装重量大，成本增加了，好处是滑块永远在工作台的中心，没有杠杆作用，刚上淘宝看了一下，高档机床用正装也是有的
- p, ^( g* |, @

6 H9 L* d) [  Y- H: {

林大夫

汽油发动机 发表于 2016-5-26 21:50
请问大夫系统选用的是哪个

* @" S( B" t+ x" X( y3 i* X9 u" _& {系统选用故事最多，大家都看了之前一个有关Rtcp的狗血贴了，我是先从朋友那拿到一块带rtcp的扳子，没有资料，说明简陋，就我这种水平的一头雾水找不到北，问也没处问，人急了总会有办法，最后找到阳光又拿了几块，作为一个淘宝卖家我深知被菜鸟买家骚扰什么滋味，就人家卖扳子那点钱不够人工钱所以不能理直气壮骚扰人家，最后的结果就是总算能动了，一些参数我还是能够理解，关键是没有参照。
  S2 H8 G( P: R  ~1 j

林大夫

心烧不退 发表于 2016-5-26 22:51
8 X3 U  h7 I, {! W8 Q: ?  D林大夫你这帖子是要泄露５轴机商业秘密吗？

8 `% l/ ^9 }: _8 I正装重量大，成本增加了，好处是滑块永远在工作台的中心， ...

这都无所谓，讨论得目的就不就是这个吗。想弄明白的想办法也会弄明白，早点晚点的事

林大夫

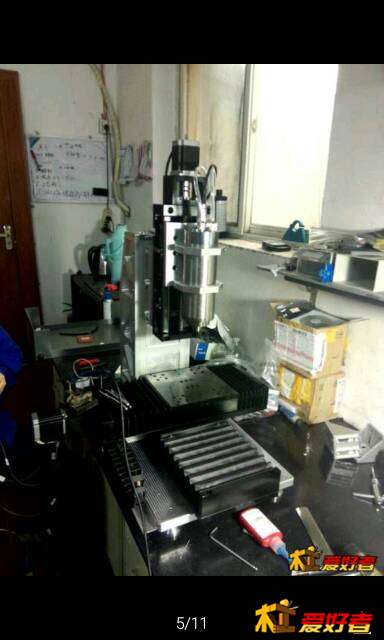

这是以前给儿子做的正装十字滑台机
1 b( h9 {; H+ e6 @

; ?: Z& F& w+ j$ b
/ M9 V" F, C5 r0 H

3KS

我认为导轨正装反装无所谓，就现在的结构强度和产品重量，不会有比较大的区别。
大夫，闭环步进和普通的有多大区别？其他兄弟有用过做对比的吗？

林大夫

9 X9 Z4 M8 I; z* p. M5 C1 V' k

3KS 发表于 2016-5-27 08:19
' s+ [$ K+ i. I# ]我认为导轨正装反装无所谓，就现在的结构强度和产品重量，不会有比较大的区别。
+ |+ ^- a. K  A) g  u9 M: ^大夫，闭环步进和普通的有 ...

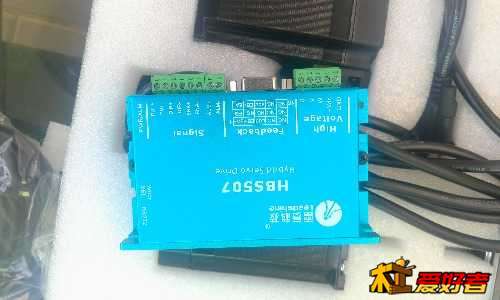

: |0 ~: z2 ?5 [" F3 t# i这个差别十分明显，我用的都是雷赛的产品，一圈最多4000的分辨率，电机是3相的，噪音和平顺性好太多了，发热量更小，5mm导程丝杠的机器稳定空行速度8000不会有问题，一旦暴力租转会给系统输出急停信号，因为安装尺寸和57系列一样，可以直接互换。不少网友都是自己买回去自己换的。

林大夫

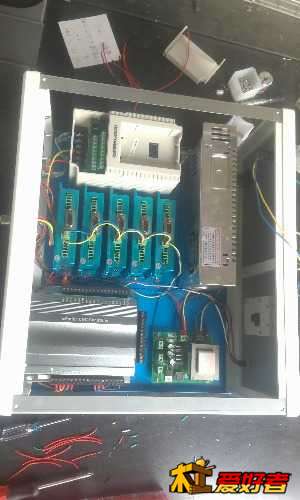

言归正传，控制系统其实也没得什么可选，阳光的带RTCT的板子，也打听了一下，说是抗干扰不好，我倒是没遇到这种情况，一直裸奔，滤波什么都没有接。但是就那个界面的易用性我可就要吐槽，好在卖家的新版软件界面要出来了。
还有一个选择是用多轴usb版本的mach3控制卡

林大夫

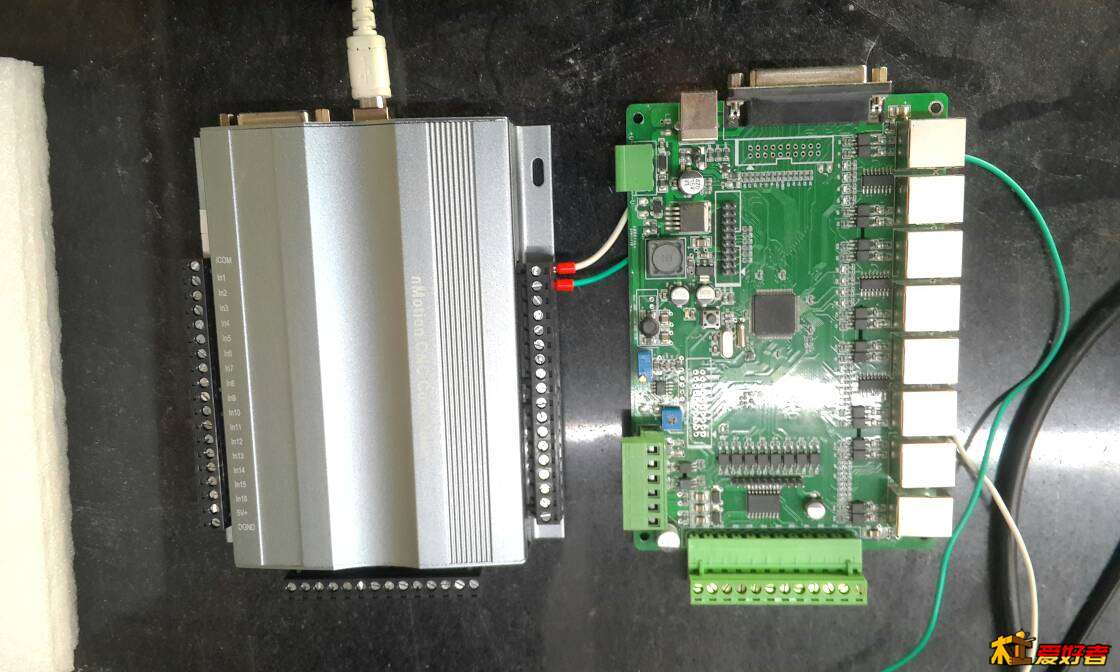

两种控制板和软件界面
; t0 x# I: N  l0 o  h
( b/ g/ U2 M( c) Z
0 H3 T$ ~  d8 P8 ^) ~
8 N( L5 O0 {" _7 C9 T! m" ~

高级会员

不教做刀路，发五轴机就是耍流氓。所以五轴机难卖。
4 f* o6 r7 K( o, Z5 F

林大夫

高级会员 发表于 2016-5-27 09:37
1 n  c5 h, y" B' K. F5 X" Z0 v不教做刀路，发五轴机就是耍流氓。所以五轴机难卖。

5轴必定是少数人的玩的，就是教做刀路几万块的售价也不是谁都舍得

林大夫

机器做出来，手动可以动了，接下来遇到的问题是后处理问题，因为没有参照，后处理拿回来完全不能正常工作，也不知道是控制系统设置问题还是后处理问题，各种郁闷，前前后后折腾了半个月，这里我很赞那位做后处理的技术人员，换我这钱我宁可不赚。
, T0 S) t0 z5 H
后处理通过了，接下来又犯了一个错误，网友发过来一个小白菜的文件，我模拟了一下觉得没问题就直接上机了，结果雕出的东西令我心情跌到低谷，开始各种否定自己，也没别的办法，在一段时间内，对电源，结构，配重都做了调整，机器拆装了几次，结果依然。
雕出的白菜刀痕累累，惨不忍睹

林大夫

忽然想到是不是刀路问题，拿来文件一看，公差0.5，刀尖直径0.4问题找到了，重新设置了公差和刀具后出代码再试。终于成功了。
