今天开始动手做台小铣床，想啃铁的

wuwu老学徒 · 发表于 2016-5-24 19:16:13

本帖最后由 wuwu老学徒于 2016-5-24 19:18 编辑

今天老婆出现了唠叨的迹象，所以只能花费大部分时间来消耗体力，进行体力劳动，用体力来谋生活。看天气预报估计明天下雨，如果下雨的话，打算明天一鼓作气，来完成这项上帝交给我的任务。

ysjaini456 · 发表于 2016-5-25 01:27:28

学习了，也准备D个铣床

娱乐2018 · 发表于 2016-5-25 17:17:30

这个要关注，观望中

wuwu老学徒 · 发表于 2016-5-25 19:28:04

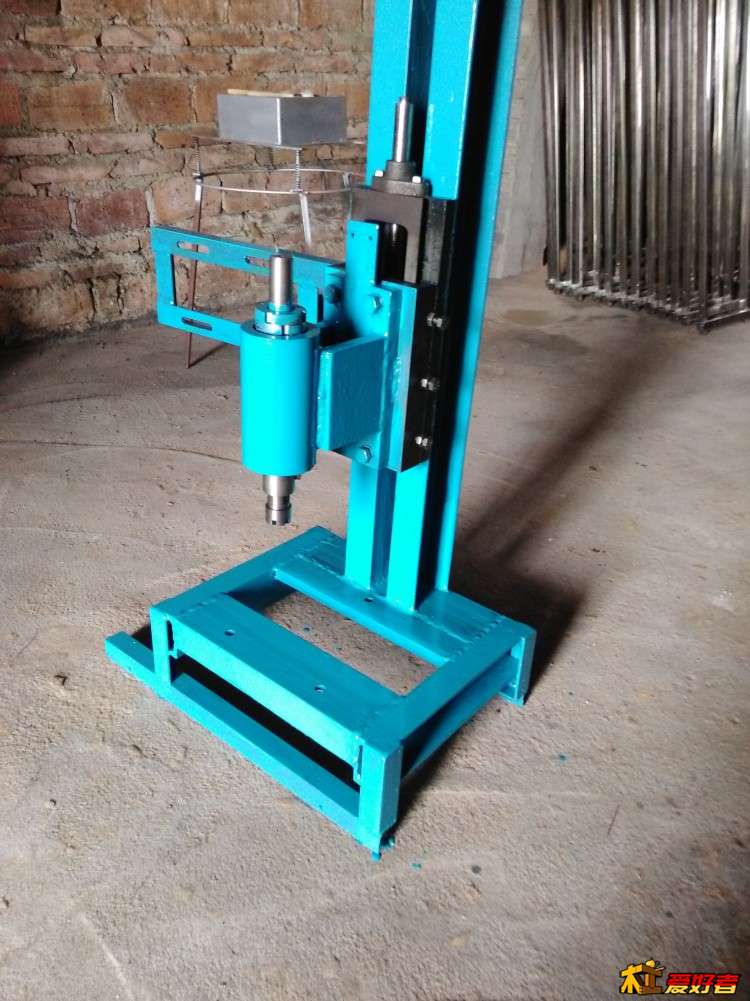

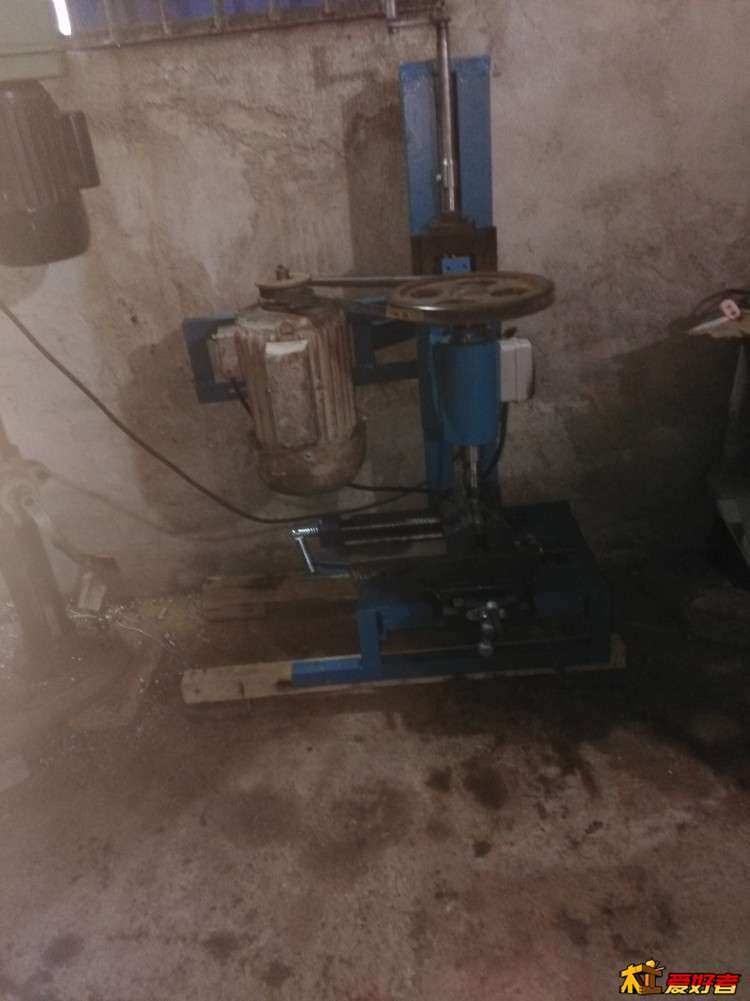

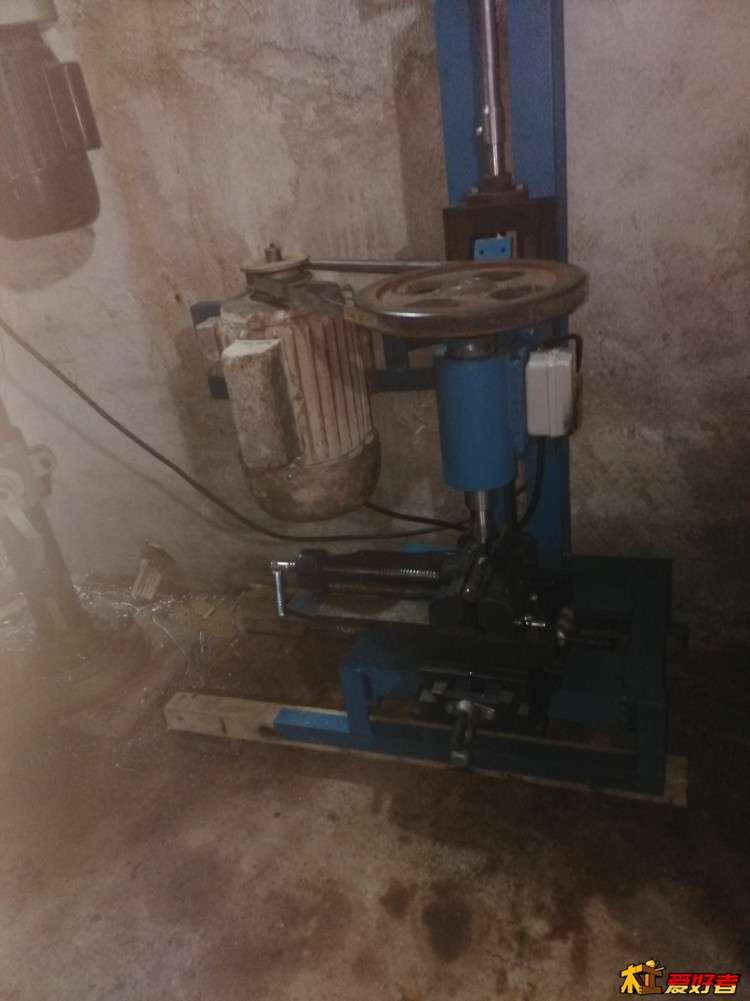

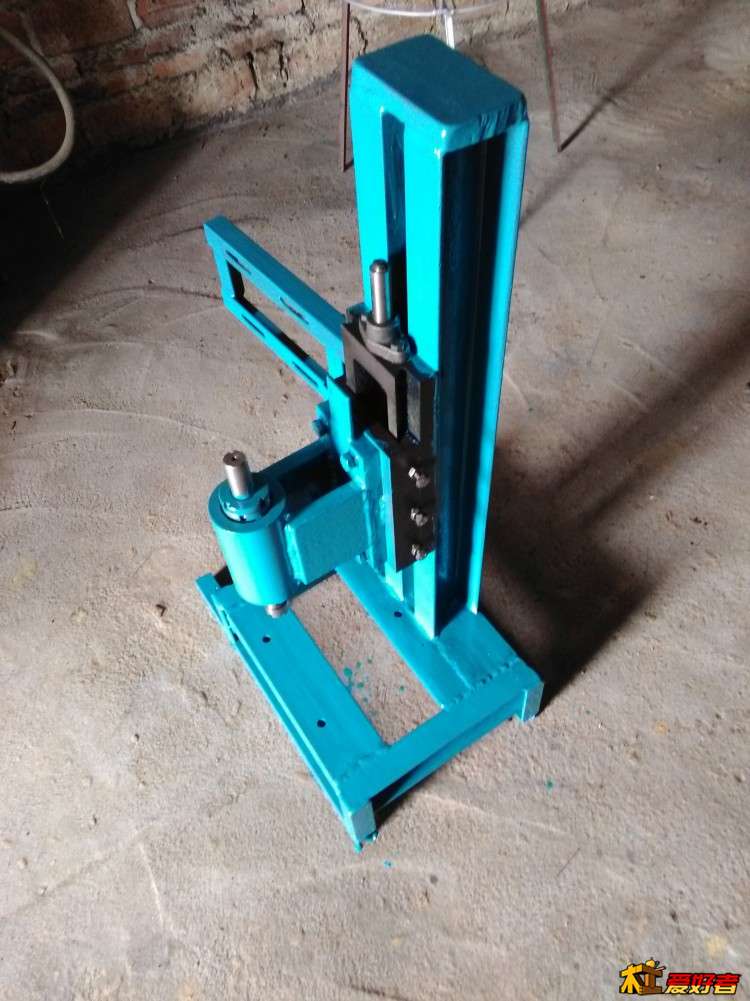

原定电机安装在机架后面的，打算直接用四颗长螺丝作为调节皮带松紧而固定电机底座的，电机皮带轮也有一个约是20cm直径左右来配套使用的，计划用变频器来作无级调速，是一个1.5KW的变频器，但今天没有找到，一打听，是一个亲戚于上个月拿去用了，是我的粗心大意造成的，上次有个木友发帖说用两变频器来换我一个1.5的，我拿出来放桌子上，后来忘记了，估计被亲戚看到顺便偷了，如果重新买一个也不太合算，所以就只能想一个变通的办法，把电机安装在主轴的左边，电机皮带轮用一个好像是7.5cm直径的（刚找到的这个尺寸量了量）算了，如果电机装在机架后面的话，由于电机皮带轮直径太小的原因皮带肯定会与机架相碰的，所以最后决定把电机安装在主轴同向左边，觉得难看点，今天抽空给它穿了一件蓝色衣裳。待油漆干透后组装再试效果，估计要几天时间才能干透。

wuwu老学徒 · 发表于 2016-5-25 19:38:07

电机决定用中速四极电机，主轴转速暂时设置在每分钟400~500转左右，看来这个转速对于铣6mm左右的键槽来说有点高，但主轴皮带轮是22cm，电机皮带轮又只能找到一个7.5cm直径的，那只能将就用用，看看使用效果再作出相应的处理了。最大的败笔就是没有估计到变频器被盗这种恶劣事件的发生。

赶蜗牛 · 发表于 2016-5-25 20:21:41

一看帖子里净是尺寸和型号就知道是行家。

wuwu老学徒 · 发表于 2016-5-28 19:26:23

wuwu老学徒 · 发表于 2016-5-28 19:33:14

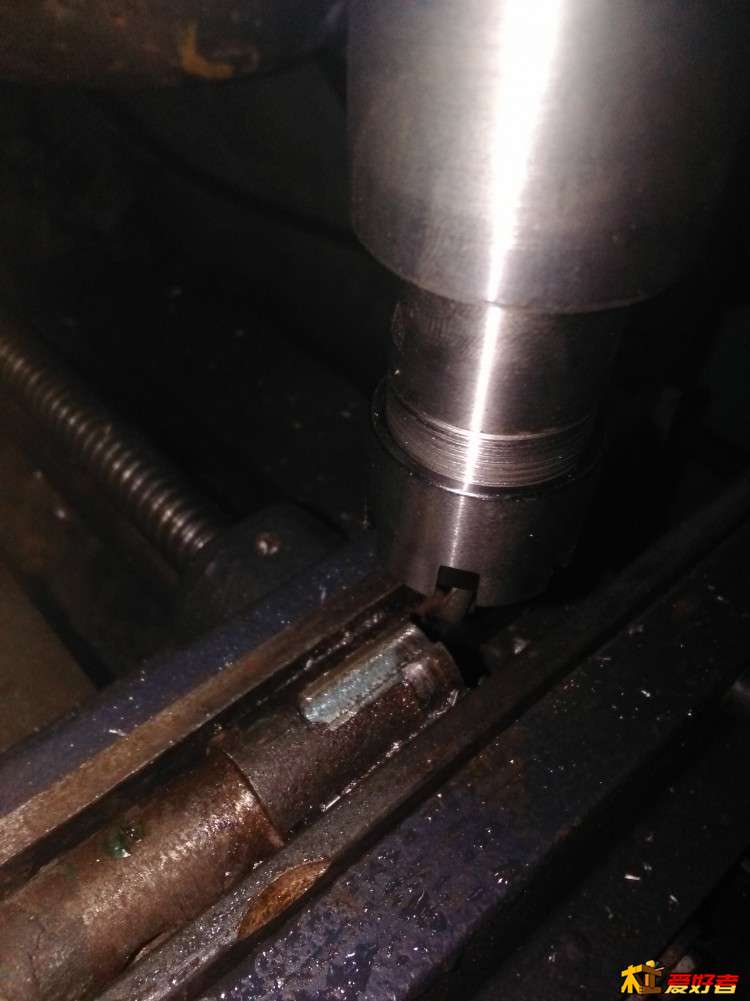

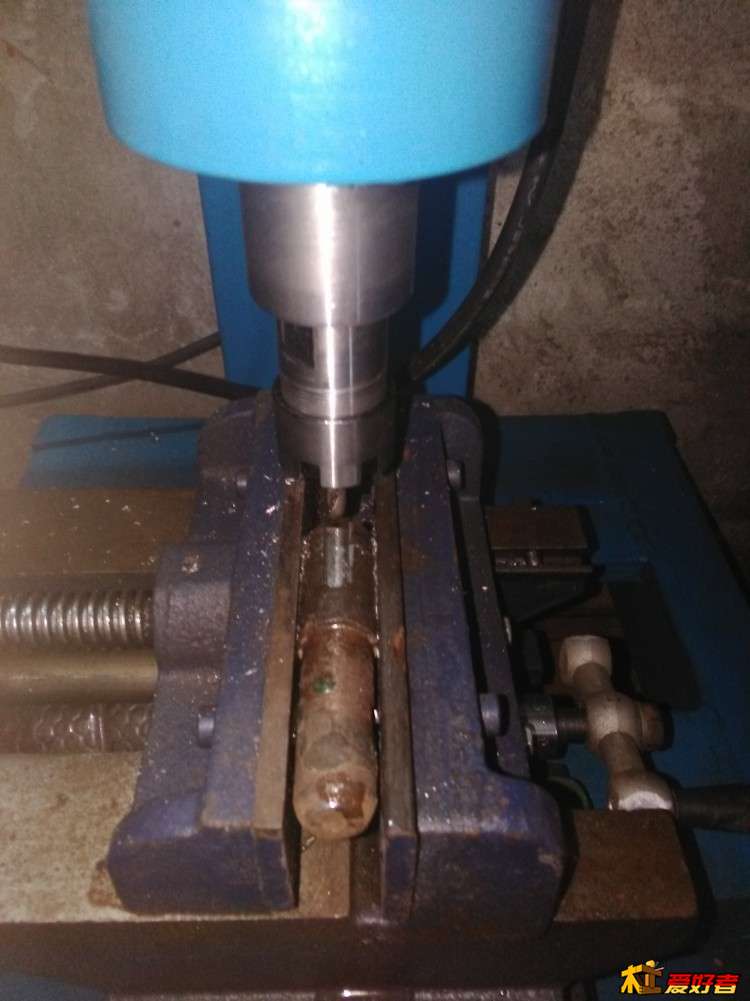

今天大雨，有空就安装完成了，用6mm键槽铣刀铣了一条键槽来试看效果，3mm深的槽一次铣出，本来一直担心的刚性问题经检验完全不存在了，兼试了试暴力进给，而没有丝毫震动现象，键槽光滑平整，效果十分好。

wuwu老学徒 · 发表于 2016-5-28 19:57:39

本帖最后由 wuwu老学徒于 2016-5-28 22:31 编辑

总结一下：材料：1.8#槽钢（非国标但厚度够8cm宽）2米，约150元左右，因是闲置的，具体多少钱忘了。2.角铁和铁板6#槽钢若干。3.无缝管14cm长的内孔36mm外径是75mm，因为是先车床车轴承位，所以不敢用太过于单薄的，防止在焊接底座时候轴承孔产生变形，这种做法是成功的，焊接后无变形现象。4.轴承选用锥度轴承，一个是206，另一个是205，205后用双螺母收紧。因为用的是锥度轴承，主轴基本无任何跳动现象。这种做法也算是成功的。5.因为自己的小车床比较陈旧，兼对自己对于车制弹性夹头座的信心不足，所以淘宝了一条刀柄延长杆约20元一条，然后车床车一个零对零的孔，把刀柄延长杆小心的敲进去就行了。6.底面的十字燕尾拖板是个笑话，也是马云家好像二百多元买来的，结果使用后发现拖板竟然对应的两燕尾槽不平行的，后来重新用燕尾槽铣刀铣过勉强能用，这也是我最担心的刚性问题，但今天竟然没有震动现象，可能归功于重新铣的时候找准了精度的原因，建议那些真正想DIY的朋友，千万别买这种便宜的燕尾十字拖板，这是个笑话。7.主轴燕尾槽拖板是12.5cmX30cm的，连运费是120元，这个不错。

wuwu老学徒 · 发表于 2016-5-28 20:06:00

可以说，做这个东西的最初目的是铣小型键槽和小平面，这个目的达到了，应该说是一个成功的作品，但由于许多的考虑不周全，美观等方面是有大缺陷的，但个人理解，工具的价值在于使用，而不在于美观，花瓶的价值才是美观而不考究实用。所以个人给这个丑八怪的评分是80.算得上是成功的了。

wuwu老学徒 · 发表于 2016-5-28 20:18:18

如果下次有机会再做一个铣床，我相信会做得更好。建议同好在制作之前先把所有用得到的配件一件不漏的用一个箱子先装起来，然后画一个尺寸严谨的图纸，在晚上睡觉前再考虑一遍，再动手未迟，这样才能出好的作品，成功的作品美观兼实用的作品，我发此贴的目的不是博取大家一笑，是希望同好能汲取我的教训，避免不应有的错误，以节省国家的钢材资源，这是我发贴的目的所在。

wuwu老学徒 · 发表于 2016-5-28 20:19:10

wuwu老学徒 · 发表于 2016-5-28 20:19:36

咸书生 · 发表于 2016-6-25 23:17:58

楼主好样的。好好好。

木七木八 · 发表于 2016-6-26 04:44:35

wuwu老学徒发表于 2016-5-28 19:570 H' w o p# G$ s- O! A
总结一下：材料：1.8#槽钢（非国标但厚度够8cm宽）2米，约150元左右，因是闲置的，具体多少钱忘了。2.角铁 ...

感谢分享

请教木友D这个小铣，用到哪些母机？从字面看楼主有个车床，有没有用上就不知道了
楼主可能有机加工的便利或者外协了部分制作？

单从工具看楼主平时玩铁疙瘩比较多

小白不懂请教几个问题

：

机架的焊接估计到第2天才算结束的吧？大概有多少重（不包括主轴及燕尾）？
主轴座的底面看似没有精磨过？这样焊接起来主轴和背板是否平行先不考虑？
电机没能摆在立柱后面，应该是最初的架构没设计好吧？不过皮带怎么过是个问题
主轴燕尾板原打算是立柱上可拆卸？结果是因为定位销没做成功？
