玩ＧＲＢＬ软件的大师请帮看看这我的grbl参数设置有什么问题？

snyygy · 发表于 2016-5-19 17:29:42

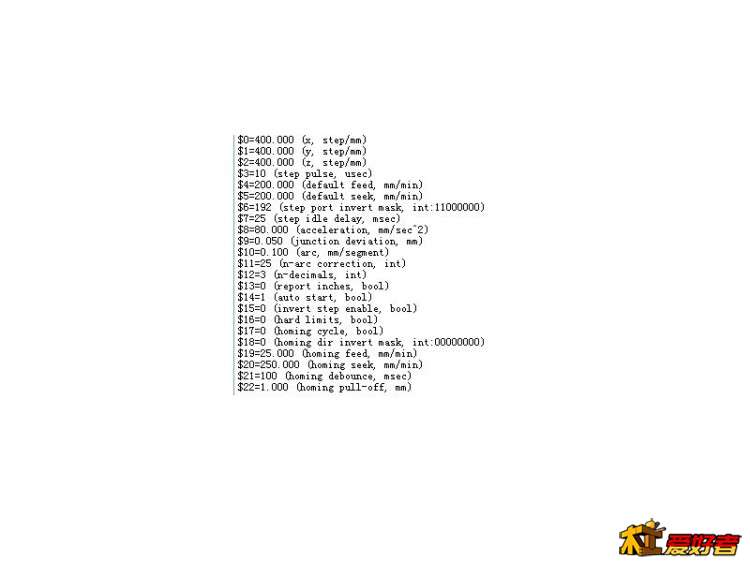

电机走快了，就会失步，请帮看看grbl那个地方设置有问题，我是玩具ＣＮＣ，Ｍ８的普通丝牙作丝杆,42 1.8度电机，1/2细分

jn_roger · 发表于 2016-5-19 20:56:16

$0~$2 太高了吧 $8是加速度

jn_roger · 发表于 2016-5-19 20:56:55

本帖最后由 jn_roger 于 2016-5-19 21:10 编辑

$0~$2 太高了吧 $8是加速度，1.8度电机转一周是200脉冲，1/2细分的话是400个脉冲，如果你的导程也是8的话，除去你的导程，应该是50

红星星 · 发表于 2016-5-19 21:01:12

加速的不要设置这么快吧

snyygy · 发表于 2016-5-20 11:19:14

那加速的要设成几？

企鹅弟弟 · 发表于 2016-5-20 16:02:00

我也是用这个软件刻东西，但是每次刻东西刀都乱七八糟的跑。

xian5186 · 发表于 2016-5-20 16:20:49

你的各轴F值不丢步最高是多少。你的默认F值是200（XY轴的）加工速度快慢是出刀路软件中的刀具设定，太高了当然会丢步，所以你要试出你的机器不丢步的F值是多少，在出刀路里不要设超过你的机器的最高F值。

47okey · 发表于 2016-5-20 20:55:02

M8丝杆怎么消回差的？速度不能快，不知是不是阻力大了，步进电机小了。另外，M8的螺距是1.25，你的单位脉冲400怎么算出来的？（不过，这个不影响失步，只是加工出来尺寸不对）

47okey · 发表于 2016-5-20 20:57:30

jn_roger 发表于 2016-5-19 20:56' k& ?) x2 O0 {- D" S2 N
$0~$2 太高了吧 $8是加速度，1.8度电机转一周是200脉冲，1/2细分的话是400个脉冲，如果你的导程也是8的话， ...

M8的普通牙条，导程不会是8，梯形牙的才可能8。LZ说是普通丝，不知有没说错

snyygy · 发表于 2016-5-21 22:40:22

xian5186 发表于 2016-5-20 16:20, j( Z5 d6 L3 r
你的各轴F值不丢步最高是多少。你的默认F值是200（XY轴的）加工速度快慢是出刀路软件中的刀具设定，太高了 ...

兄弟可以教教我怎样设各轴的Ｆ值吗?才会不失……

snyygy · 发表于 2016-5-21 22:41:02

47okey 发表于 2016-5-20 20:557 ^- q' C. U7 C/ N7 b; ^3 v0 ]) s
M8丝杆怎么消回差的？速度不能快，不知是不是阻力大了，步进电机小了。另外，M8的螺距是1.25，你的单位脉冲 ...

脉冲400是卖驱动主板的帮我算的，这个我不会算，请问那脉冲值要设多少

47okey · 发表于 2016-5-22 16:50:55

snyygy 发表于 2016-5-21 22:41
9 g/ d" u! Q6 T5 t8 e脉冲400是卖驱动主板的帮我算的，这个我不会算，请问那脉冲值要设多少

单位脉冲=360*细分/（步进角*丝杆导程）

snyygy · 发表于 2016-6-3 23:20:46

各位$5是什么设置，有知道的请说一下，谢谢

hekun203211 · 发表于 2016-6-3 23:58:48

路过学习

jn_roger · 发表于 2016-6-4 00:07:58

snyygy 发表于 2016-6-3 23:20! O, O% ?, t& z1 b( u
各位$5是什么设置，有知道的请说一下，谢谢

$5 seek是快速移动到某个位置所用速度。
