请教高手们这菱形怎么做的

我踏夜色而来

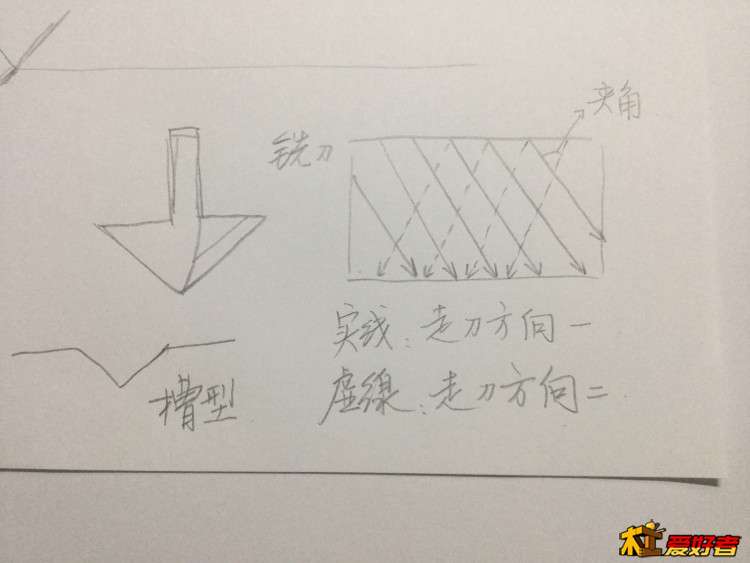

示意图
  R; g' r% P8 k% k5 O

我踏夜色而来

角度太大，台锯斜切那个刀盘恐怕做不到

我踏夜色而来

心乐 发表于 2016-5-18 14:26

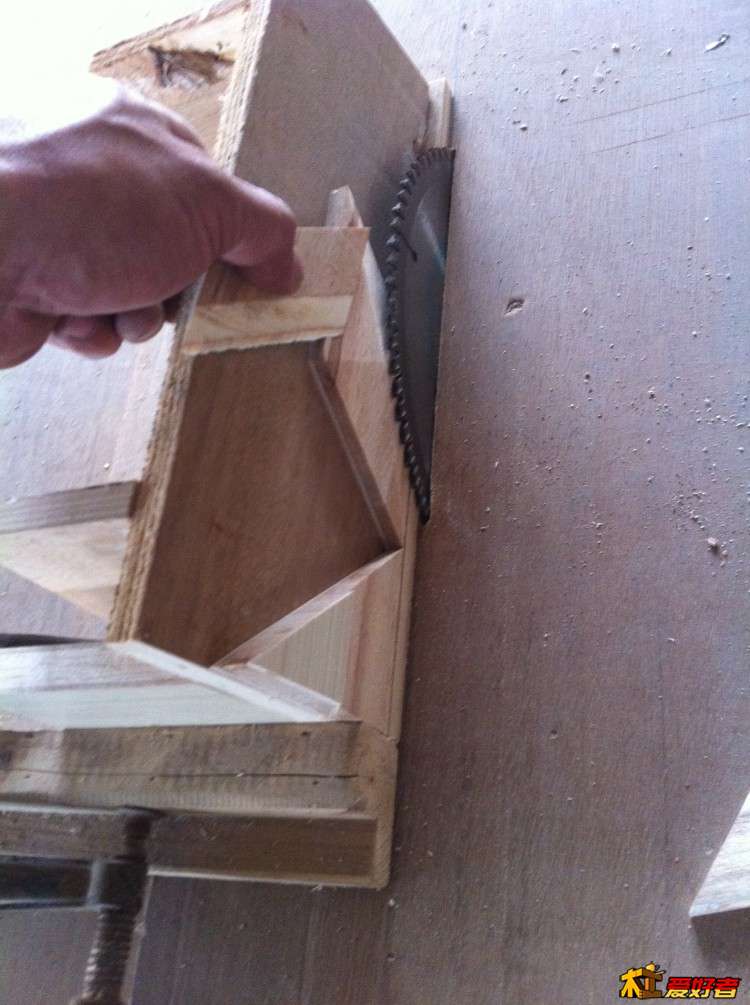

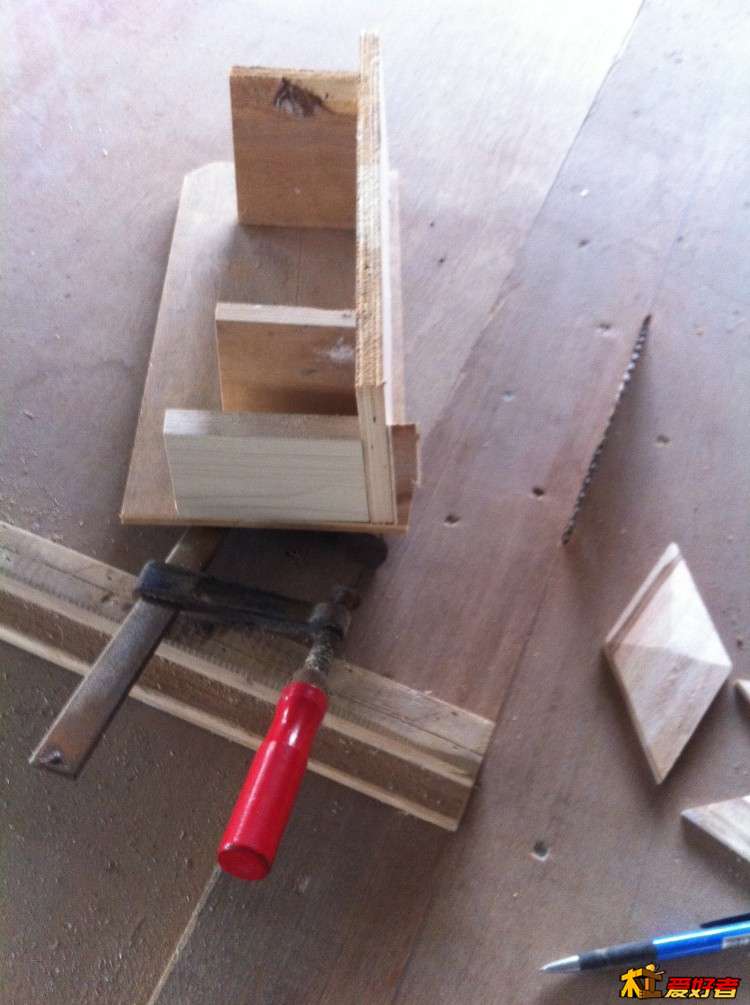

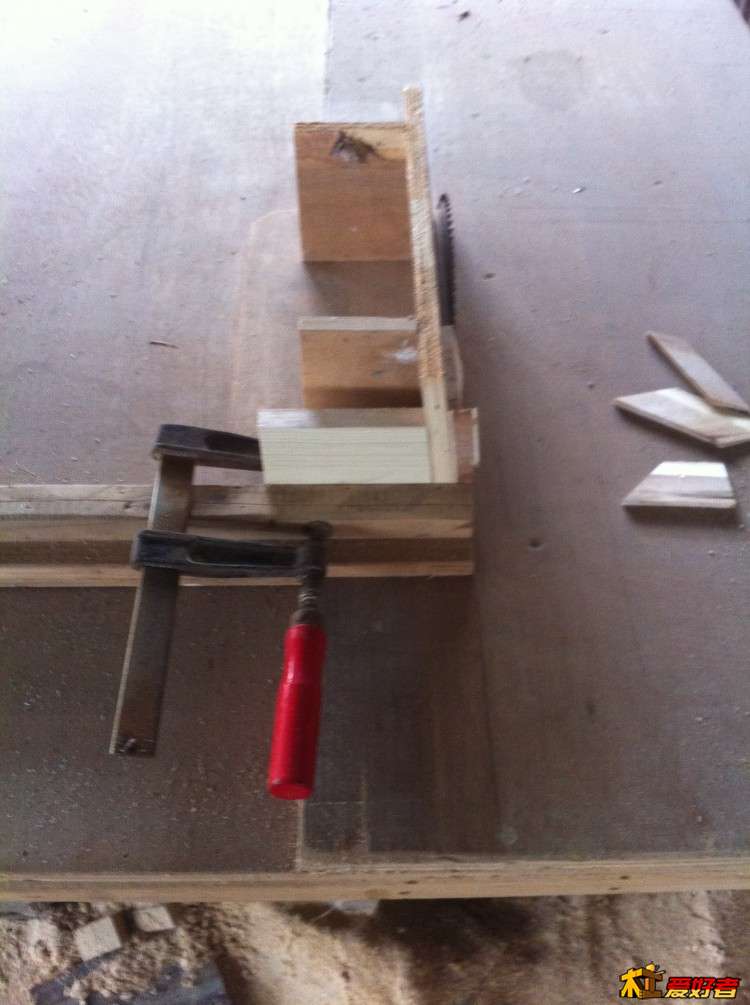

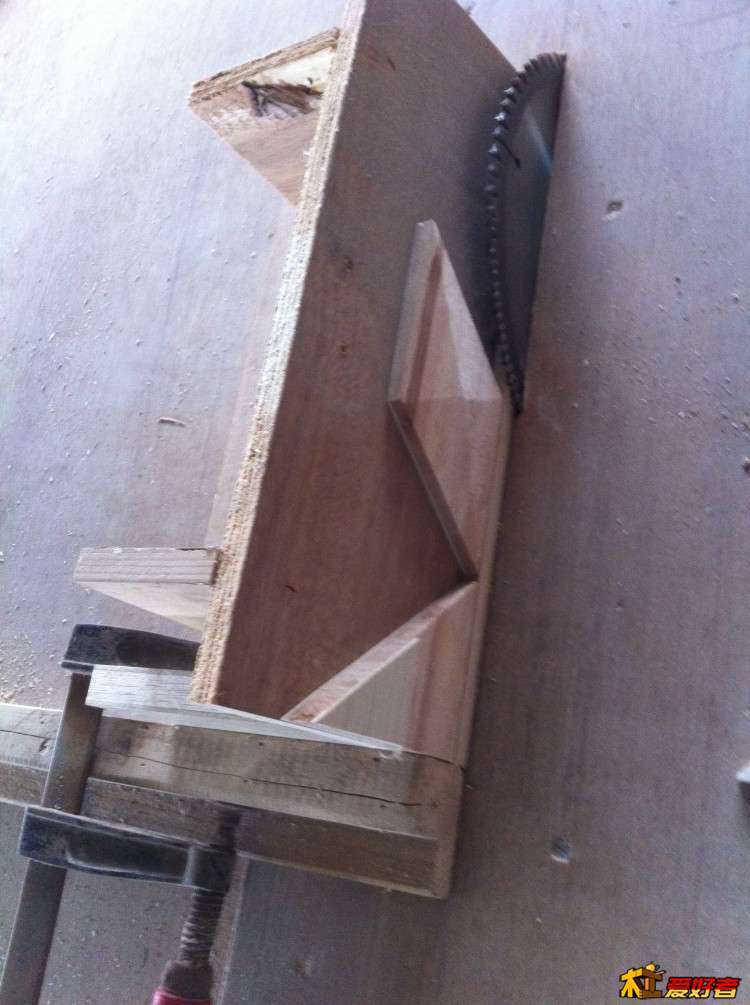

' O( w# p( y. K8 @1 r辅具这样做斜可行吗

) x) ]7 N) ~. w( b$ f用铣刀不需要夹具，只要靠山，斜切锯做不到那么平坦，况且那样的斜度刀盘很恐怖，你做夹具，单根槽没问题，工件位移成问题，等于做一个专门设备，用铣刀、立铣实现起来容易。

alin999

哪里有辣么大的铣刀？

我踏夜色而来

你做个试验：拿一个土豆，切出一个平面，在平面上划网格线（要等距，其实就两个方向的线），用小刀以线为中心，左一刀，右一刀，切出V型槽，最少四根线切好（即左右相邻，两个方向交集的那个面）就是一个菱形体。

我踏夜色而来

twt12315 发表于 2016-5-18 14:12
0 q  C* }! X) Z7 W会精雕的就好办，先走线条雕刻，然后用把宽刀，角度大的刀沿线再走一次就出现这样的效果了，有点像波浪板！

同意！就是你属于手工，机加工和你同理。
  C# `' y. S; C* \

心乐

我踏夜色而来 发表于 2016-5-18 22:31
示意图

没有那么斜吧，还要用开凿
* Y4 s& Y# |0 C& M1 k

我踏夜色而来

心乐 发表于 2016-5-18 15:12
没有那么斜吧，还要用开凿

斜是由你要什么样的菱形决定的，用铣刀不需要凿，你看我第一条回复：两组固定夹角、同向等距平行的V型槽相交，其交汇自然形成菱形！如果你有木工雕刻机，有V型刀头，你去找一块洗衣服用的搓板，和原槽有一定夹角铣上两条V型槽，你需要的菱形就出来了，当然，搓板上的菱形不规则是有可能的，因为刀不一定一样，但是那床板就是这么简单的两个方向的V型槽交错而形成的。
7 B" [3 P! W/ a; x8 U' g# W, o  h

心乐

我踏夜色而来 发表于 2016-5-18 22:48
. |' L1 R1 y. I% Q  L你做个试验：拿一个土豆，切出一个平面，在平面上划网格线（要等距，其实就两个方向的线），用小刀以线为中 ...

问题是没有这么大的铣刀

我踏夜色而来

心乐 发表于 2016-5-18 23:32
8 {& g7 ?! L# H7 ]: z6 z1 T7 F问题是没有这么大的铣刀

不定制铣刀的话，你用大的平底刀两面铣，这菱形件，你只想仿制一件的话，用电木铣就可以，想必你已经明白菱形图案形成的条件了，施工不是问题。
+ z( Q# _2 j1 ]2 l, ]4 Z: Q

心乐

我踏夜色而来 发表于 2016-5-19 07:59
不定制铣刀的话，你用大的平底刀两面铣，这菱形件，你只想仿制一件的话，用电木铣就可以，想必你已经明白 ...

" D9 ~8 e, ^2 ^' c谢谢
" y4 i) z9 P+ h# V3 e7 }% v1 o

KNZH666

大概做了个模具，你做参考。
. b( t# {9 b8 L. V# U% \6 y, k/ u

: N! e  N) I* y5 ?; b- H$ u& j, v9 F

心乐

KNZH666 发表于 2016-5-19 11:09
大概做了个模具，你做参考。

& r3 y6 _5 A& _帮帮忙嘛
$ X4 g# w; ]7 Q% G

多多多

有点麻烦
3 W( p' w, s9 J& e$ O9 L- [

心乐

多多多 发表于 2016-5-19 20:09
有点麻烦

$ O" ~) f: M6 A" X4 h帮帮忙嘛
