退休老汉DIY台3040雕刻机，有问题请教大家……

yong123fan · 发表于 2016-5-19 10:34:55

1、USB接口应该接电脑或用适配器供电；
2、是采用共阳接法还是共阴接法，根据情况设置低电平有效栏是否打钩；
3、各端口设置是否正确，可对应板上标注的P1-P17设置；
4、打印端口是电脑原带的还是PCI或PCI-E插卡，如插卡应到硬件资源中查看，并设置成相应端口。
我刚做了一台，还没最终完工，但试运行没问题了，希望对你有帮助

wjl992006 · 发表于 2016-5-19 10:34:57

学习了

xian5186 · 发表于 2016-5-19 10:52:38

最小系统试机，排除法，电脑到主控板能否连机，连接正常，按照教程设置好软件，然后接一路步进电机和步进控制，只接一路，先让一路转起来，然后再接其他的测试，一起接容易因其他出错而造成软件锁死保护。

轻轻风 · 发表于 2016-5-19 10:53:36

佩服老汉DIY精神！
1、石墨铜套还是不错的，不过一般用在大型、载重、或者无法润滑的机械设备上，好是好，不过需要很好的后期调教，这玩意没法调整间隙。
2、龙门太高了，“日”字的龙门结构的话，下面和Y轴接触的地方希望能酌情加强点。
3、x和Y都是4轴结构，都这样做了，哎，如果后面在做的话，建议用加粗的2在根就好了，4根的话，受力很难平均，也给加工和后期调试带来很多麻烦。
4、非常重要一点，也是很多人忽略的一点，就是做好防尘，防水是非常重要的，非常重要的！！
以上个人愚见，有说的不对的地方，大家包含，互相学习。

雕刻机迷 · 发表于 2016-5-19 11:12:47

柳州的师傅吗要是在南宁就好了

请更换用户名 · 发表于 2016-5-19 11:21:22

路过看看

林大夫 · 发表于 2016-5-19 11:27:18

建议楼主做个小的调整，把龙门和底座固定成一体，y轴滑台上直接上工作台，改成固定龙门移动工作台的，这样y轴电机只负责工作台移动，你现在这个结构龙门太高，惯性大，稳定系差，y轴电机符合过大。
关于驱动器，网上很多tb系列的ic驱动我几乎都试过，不管质量工艺如何，那个东西先天性能太差。一个轴多花100来块钱买个dsp的驱动，性能会大幅度提升，不管是噪音，振动还是速度，稳定性

wysh_2004 · 发表于 2016-5-19 11:34:26

一口吃不下一个胖子，建议分部分来调试，先试驱动板及步进电机；可以先用一个NE555做脉冲发生器，发脉冲给驱动板+步进电机，逐个试好了再上MACH3。

xiantian · 发表于 2016-5-19 11:35:42

老当益壮，加油

强哥光头噜 · 发表于 2016-5-19 11:41:32

林大夫发表于 2016-5-19 10:34' H) a7 ^4 L3 n2 S( C
楼主第一次做成这样比我第一次做不知道好到哪里去了

谢谢大夫夸奖，其实做这台机子我在论坛里看了好多您的贴，学到不少雕刻机的知识，以后还请您多多指教哦......

强哥光头噜 · 发表于 2016-5-19 11:42:58

/db北方的狼发表于 2016-5-19 09:017 F% M2 }+ z" X- z0 y
已经花了这么多了不如直接弄个脱机控制器吧

还没入门，入门了一定升级！

强哥光头噜 · 发表于 2016-5-19 11:43:45

slqin2418 发表于 2016-5-19 09:10, f9 @6 x) A/ R0 n
老师傅，走线真漂亮

谢谢

cyberfan · 发表于 2016-5-19 11:54:47

材料不错，做工精良呀。

zhuzhuyu119 · 发表于 2016-5-19 12:01:14

做的真是漂亮呀，就是成本有点高啊，

强哥光头噜 · 发表于 2016-5-19 12:04:57

yong123fan 发表于 2016-5-19 10:34 \4 C( q) g* t
1、USB接口应该接电脑或用适配器供电；
. S6 {; r, C. F8 E+ G7 ^2、是采用共阳接法还是共阴接法，根据情况设置低电平有效栏是否打 ...

1、USB线已连接电脑，同时24V开关电源供电，这样可以吗？

2、供阳接法，软件汉化不彻底，看不懂英文，要请师傅帮设置。

3、设置完成后，诊断功能下8个端口绿灯亮，三个输出信号已激活，但是多了一个数字化的绿灯亮起，不知哪里设置错了…….

4、电脑是后补装的25针打印机并口卡，请电脑师傅帮安装的驱动，不知是否正确，我也看不懂…….

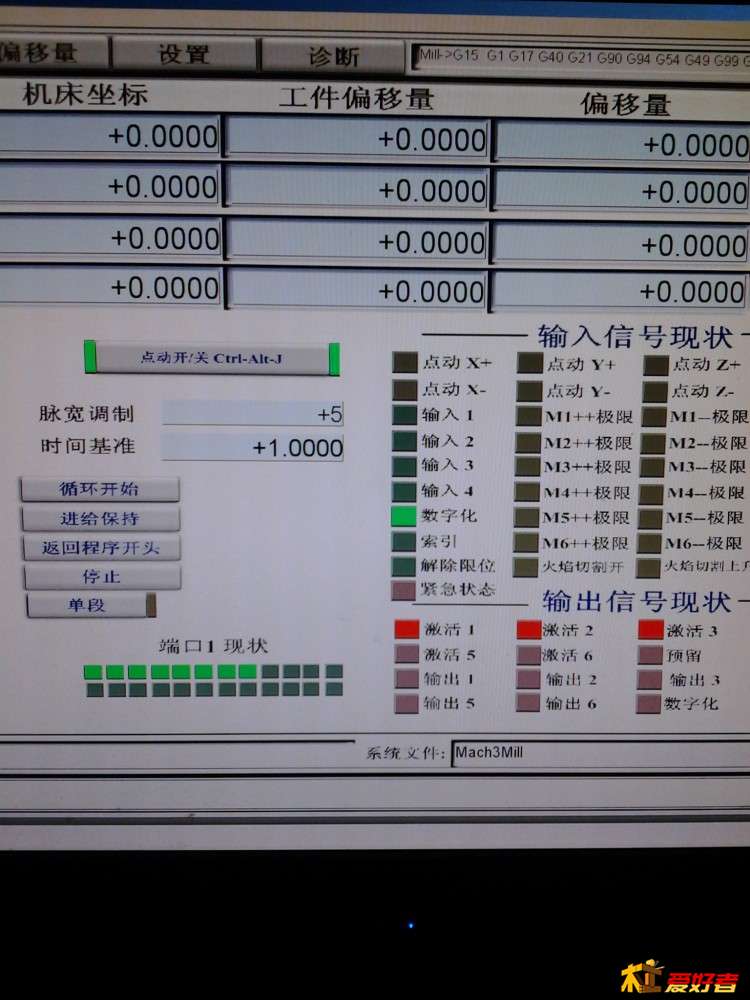

下面是诊断窗口：
