关于燕尾楔有一问

zhuangkeke · 发表于 2007-2-20 22:32:46

sketchup软件确实好
我正在学

beijing · 发表于 2007-2-20 22:33:30

楼上误会了,不是软件绘图与手工绘图的问题,而是我依照<<最佳精细木工>>介绍的画楔步骤,画出来的头楔与尾楔比是1:1.
您是如何确定尾楔数量呢?

beijing · 发表于 2007-2-20 22:47:47

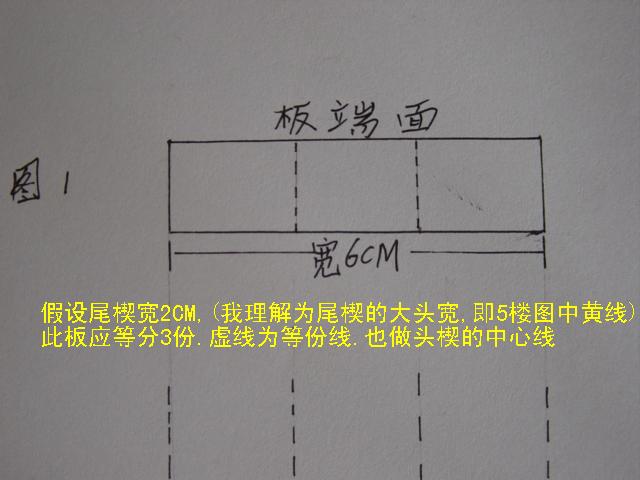

我的困惑是以下两点,在已知板宽的前提下
1.如何确定尾楔数量.
2.确定尾楔数量后,再做等分,以等分线做头楔中线.这时头楔窄端的宽度怎样界定,依据是什么?

笨手笨脚 · 发表于 2007-2-20 23:03:21

我想这个数量和尺寸并不是非要有一个标准数据，只要你觉得能够达到强度要求或者比例合理等条件，就可以了，这是我自己的观点，仅供参考！

严丝合缝 · 发表于 2007-2-20 23:51:49

我看了半天还是倒腾不清楚着个规则

着个东西最好固定一下尺寸，然后板子的高度也固定一下，这样比较好干活。俺们要学习老外的先进经验SYSTEM32非常好，有很多值得借鉴的东西。

谁能给提供一个比较固定的尺寸，比如用多大的燕尾榫刀，开多大的榫， N个榫用多高的板子，以后就按着个规则做，大家都省事

[ 本帖最后由严丝合缝于 2007-2-20 23:56 编辑 ]

zhuangkeke · 发表于 2007-2-20 23:59:47

你忽略了重要的一点,燕尾的角度是1:6,确定了起点就可以画了
分多少要根据板的厚度和长度估计,我是这样想的

zhuangkeke · 发表于 2007-2-21 00:08:08

原帖由 beijing 于 2007-2-20 22:33 发表- ]+ w; t) u( |0 n! p/ G- T% I
楼上误会了,不是软件绘图与手工绘图的问题,而是我依照<<最佳精细木工>>介绍的画楔步骤,画出来的头楔与尾楔比是1:1.
) {7 E7 n4 v- C- N# y1 K5 J5 X$ n您是如何确定尾楔数量呢?

你的图和精细木工的图画的不一样

beijing · 发表于 2007-2-21 16:53:48

<<最佳木工>>里用1:5的角度.
拙园阿三用1:6或1:7,理由是1：7比1：6容易施工，但是视觉美观以1：6比1：7漂亮.
有三个角度都试过的木友吗?可以谈谈.......

beijing · 发表于 2007-2-21 17:14:24

向大家汇报,问题搞清楚了.是翻译文件讲的不够细(原文应该也漏了一步),由此产生了一些误导.以至按文画图结果不同.

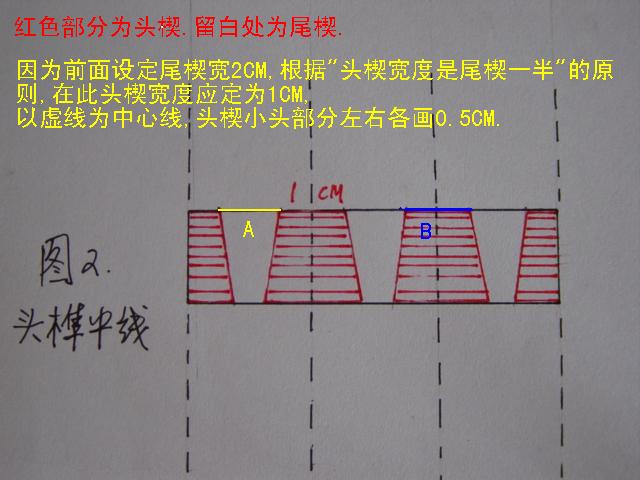

解决方法是:在确定尾楔数量并做等分后,每一个等分单位再做3等分,这样就产生中间一个尾楔及左右两个半头楔.此时头楔就是尾楔的一半了.

zhuangkeke · 发表于 2007-2-21 18:12:06

原帖由 beijing 于 2007-2-21 17:14 发表9 P: P7 ^6 \$ X
向大家汇报,问题搞清楚了.是翻译文件讲的不够细(原文应该也漏了一步),由此产生了一些误导.以至按文画图结果不同.
* ]2 E4 T$ s) B9 N" w8 |解决方法是:在确定尾楔数量并做等分后,每一个等分单位再做3等分,这样就产生中间一个尾楔及左右 ...

这个帖子好,我也一直在琢磨做燕尾榫,2005年底做了几个,没有资料指导,都不成功
后来就放弃了,知道看到最佳精细木工才比较清楚.

我的解决方法和你的道理应该是一样的,按照最佳精细木工的办法:先确定头榫小边的尺寸,再把板头N等分,先确定半头榫,然后在等分线确定头榫,定好点后就按1:6画线,头榫和尾榫就确定了.对吗?

beijing · 发表于 2007-2-21 18:45:03

其实,很多东西并不复杂,面对面交流,几句话就能解决的问题.拿到网上后用文字图片很难表达清楚.就这么一个画楔问题,困了我三天........
有条件还是多见面交流比较好...

zhuangkeke · 发表于 2007-2-22 23:14:35

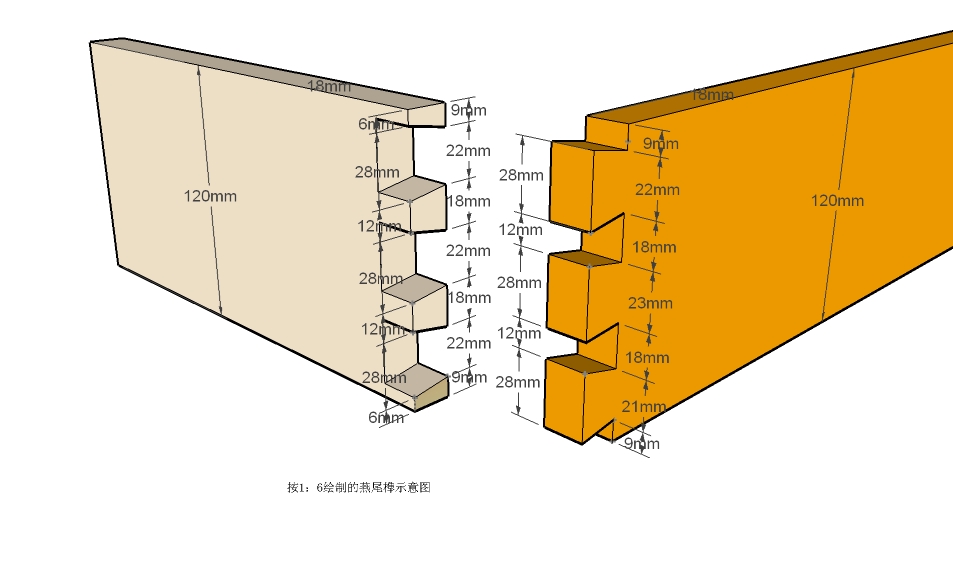

我画的图

笨手笨脚 · 发表于 2007-2-23 17:27:06

画的好！我的图是不是画错了？

beijing · 发表于 2007-2-26 12:56:32

1管理员应该开一个软件交流专栏了!
2.zhuangkeke 弄个教程吧,网上查了些都是起房子的.用不上,这里都是学细木工的.
3.另,该软件怎样让这两块板对接起来?

严丝合缝 · 发表于 2007-2-26 13:25:06

原帖由 beijing 于 2007-2-26 12:56 发表* r) \. W. p& r% \1 d" c
1管理员应该开一个软件交流专栏了!
4 J9 o& K) Z d; v4 I/ |: T2.zhuangkeke 弄个教程吧,网上查了些都是起房子的.用不上,这里都是学细木工的.
A8 N) @) H! J- {# G5 G3.另,该软件怎样让这两块板对接起来?

每个工件都创建模型，然后移动模型就可以了。他自己的那个教程挺管用的，看看就会了。
