有一个铁皮制的旋风集尘器配件，送给网友

shychico · 发表于 2010-3-28 20:04:24

铁皮制旋风集尘器配件测试报告

今天是周日，下午花点时间对木友福建莆田红星寄来的铁皮制旋风集尘器样品进行了测试，测试过程进行了拍照及摄像，下面将测试过程还有测试结果发表上来~~

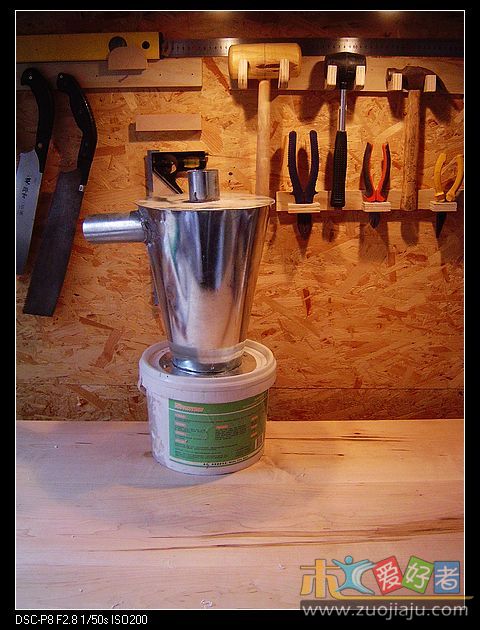

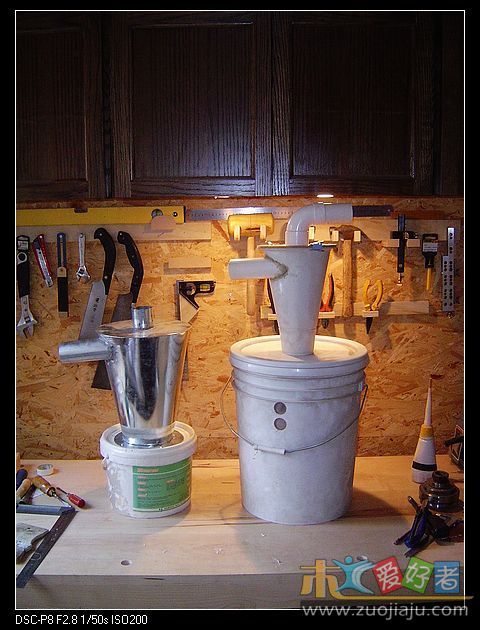

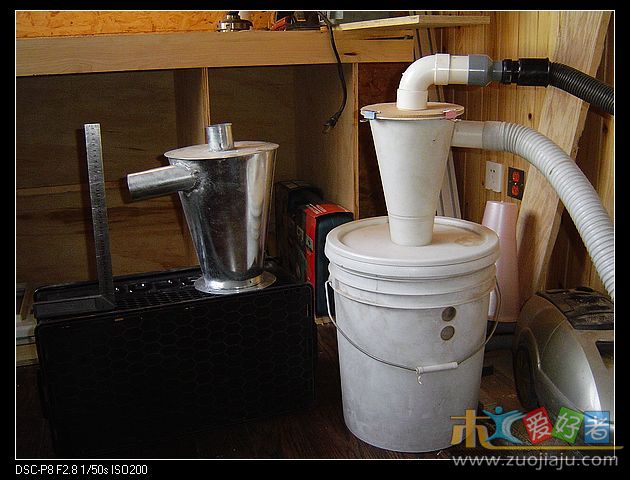

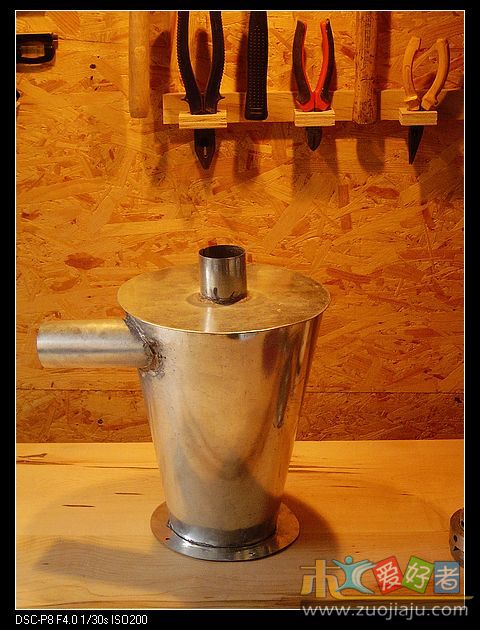

集尘器外观（第二章图片是铁皮集尘器与我自己的花盆集尘器的大小对比））


argone · 发表于 2010-3-28 20:13:16

说实在的。我今天去领我的礼物的时候。发现一人家仓库里面有一个大的。我一眼就发现哪个东西是旋风式集尘。只不过是人家农业机械上边的。。真想偷偷过去拆了。朋友们啊。农业机械（貌似是碾米机）上有这个玩意儿

shychico · 发表于 2010-3-28 20:17:23

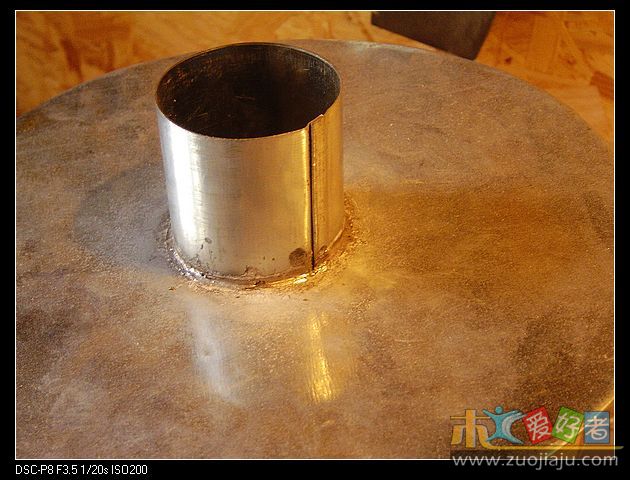

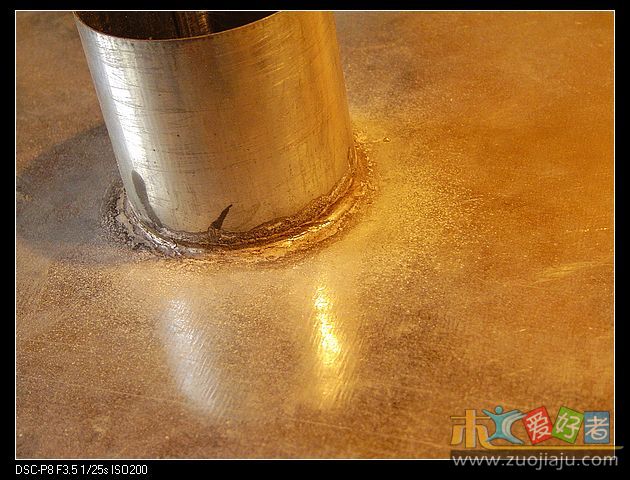

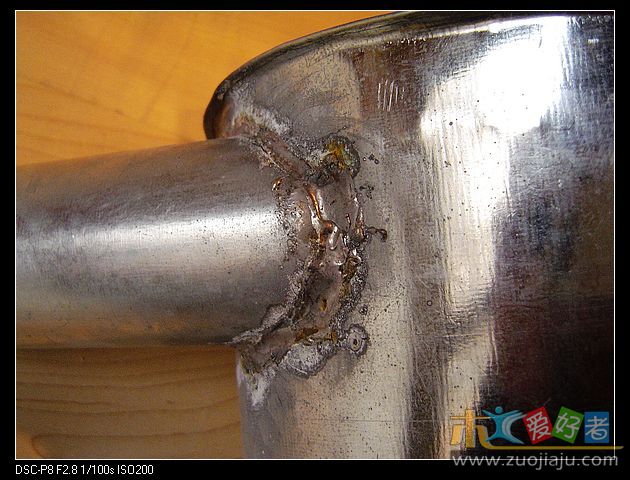

这个铁皮制集尘桶是使用镀锌铁皮制成的锥桶的接缝及锥桶、2个进排风细管、与圆盖板的接缝是采用传统白铁匠的折边咬合方法，锥桶与进排风细管之间是采用焊锡焊接方法~~

shychico · 发表于 2010-3-28 20:25:52

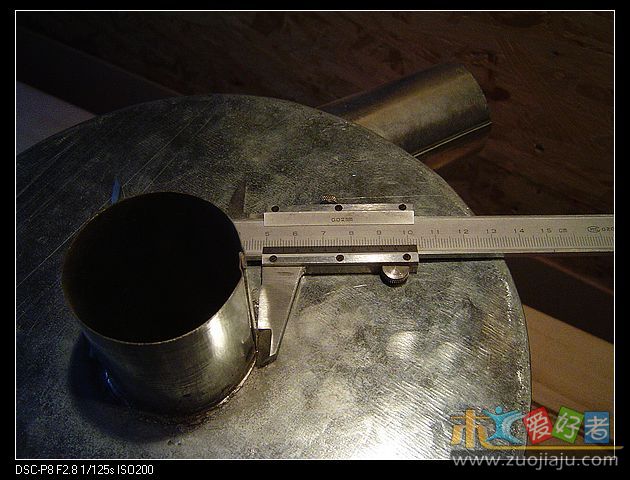

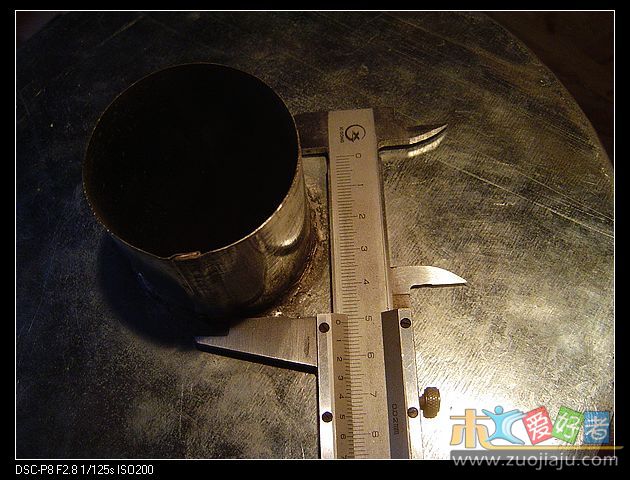

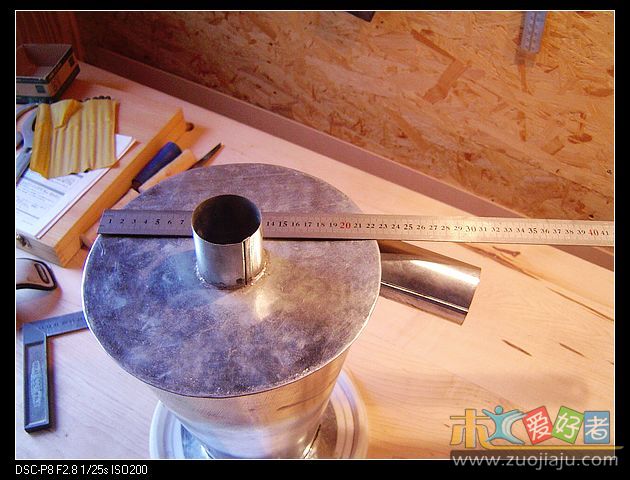

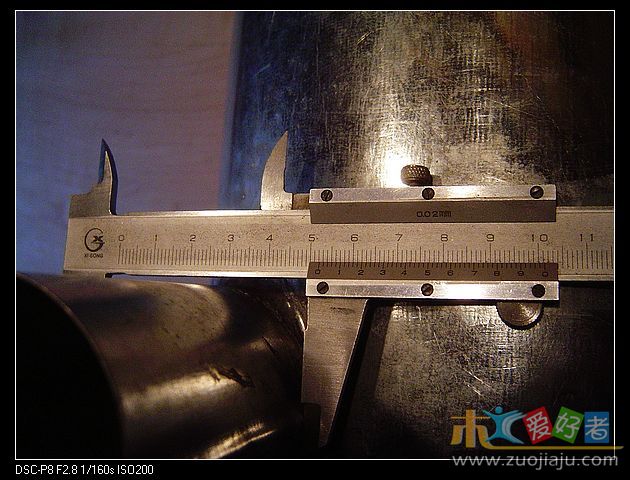

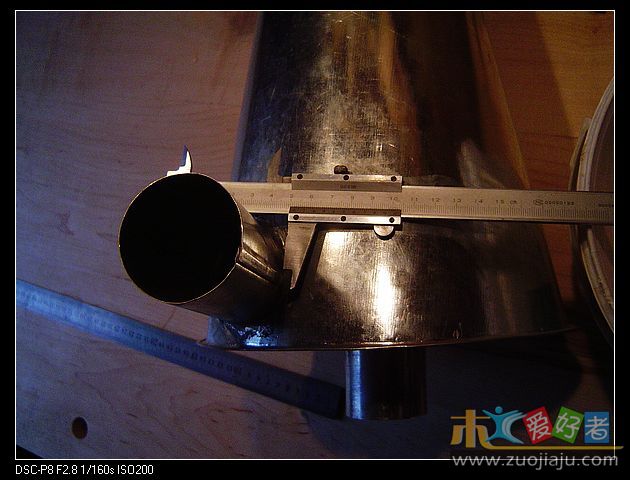

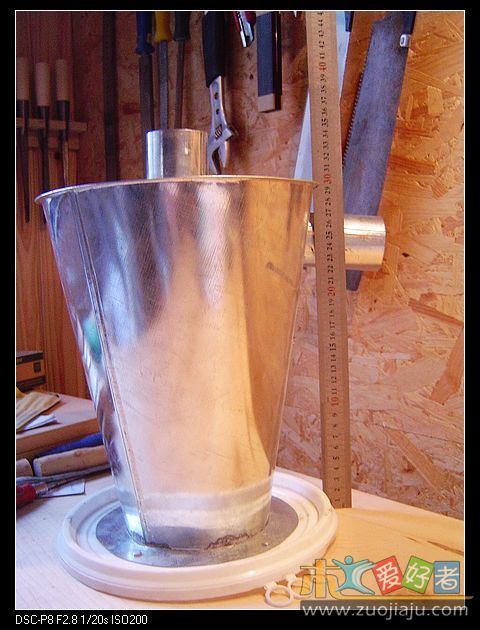

锥桶桶身高30cm，顶部直径约23cm，底部直径12cm，进排风细管直径约5cm（51mm~53mm，估计是手工打制直径稍大一些了，这样一来50mm的pvc接头就无法套进去了）

一地猫毛 · 发表于 2010-3-28 20:27:51

看小黑测试报告

shychico · 发表于 2010-3-28 20:30:08

由于这个铁皮集尘桶的底部开口直径比我的换盆集尘桶直径大很多，所以无法使用我原来的25L塑料桶。于是找来一只体积较小的装933胶的塑料桶，桶盖的密封性很好，不会发生漏气的问题。

shychico · 发表于 2010-3-28 20:32:05

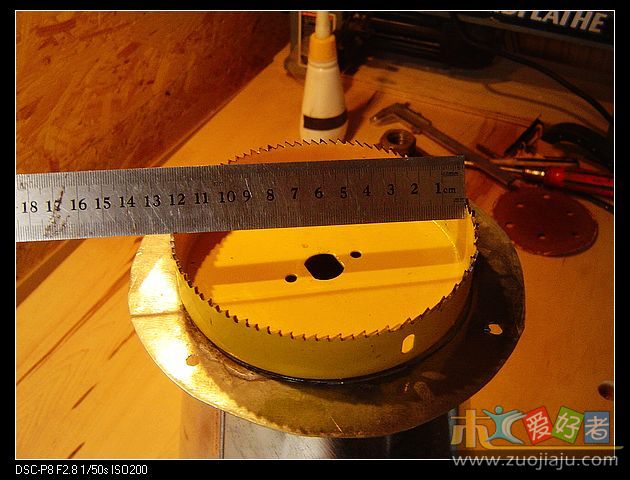

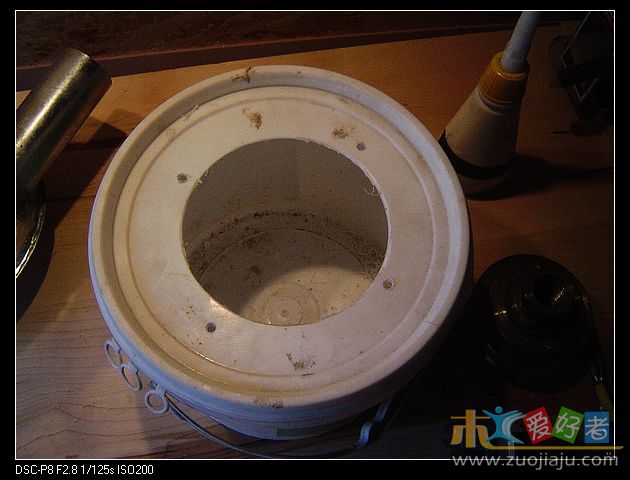

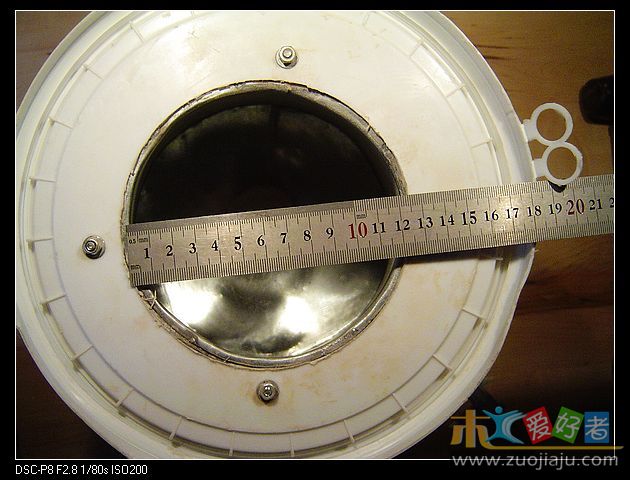

用尺寸适合的开孔器在桶盖上开孔~~

shychico · 发表于 2010-3-28 20:36:05

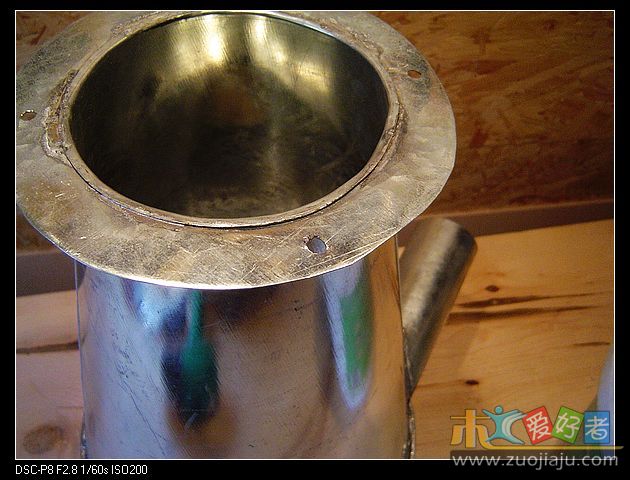

铁皮桶底是法兰结构，已经开好了4个6mm的孔，我感觉4个孔少了点，再多一点，比如8个应该更合适~~

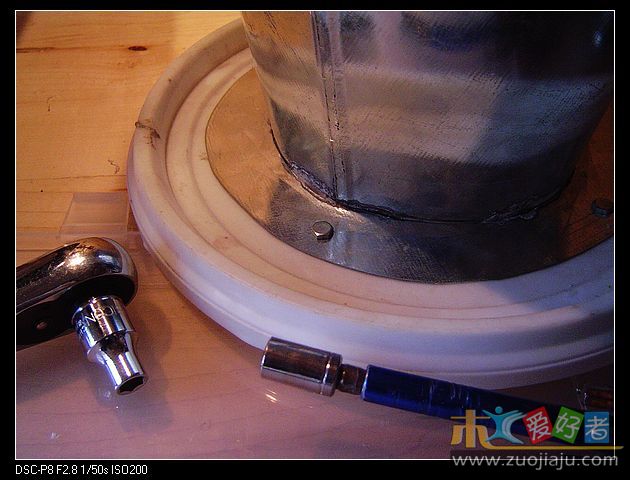

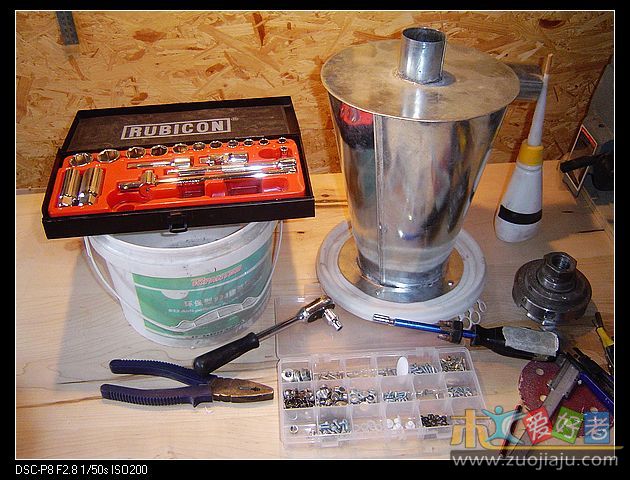

使用螺丝将锥桶与塑料桶盖连接好

wixmm · 发表于 2010-3-28 20:39:42

好的，没有问题。我出邮费@@！！！

shychico · 发表于 2010-3-28 20:45:12

将桶盖盖好~~
盖子很紧，需要用橡胶锤敲打边缘才能盖好，非常紧不会漏气~~

相对于铁皮锥桶的尺寸，塑料桶太小了，外观看起来有些头重脚轻，估计要100升的大桶才能配的上这个铁皮锥桶吧。不过现在这样倒是不会影响集尘效果~~

shychico · 发表于 2010-3-28 20:49:18

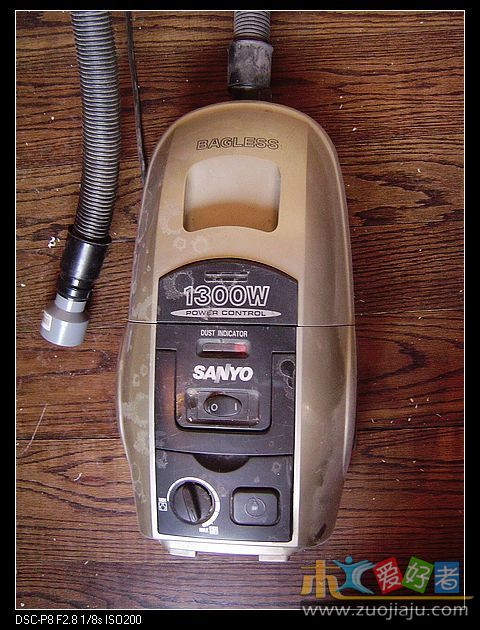

我使用的吸尘器是三洋1300W吸尘器，原来的花盆集尘器一直使用它，吸力很强劲~~

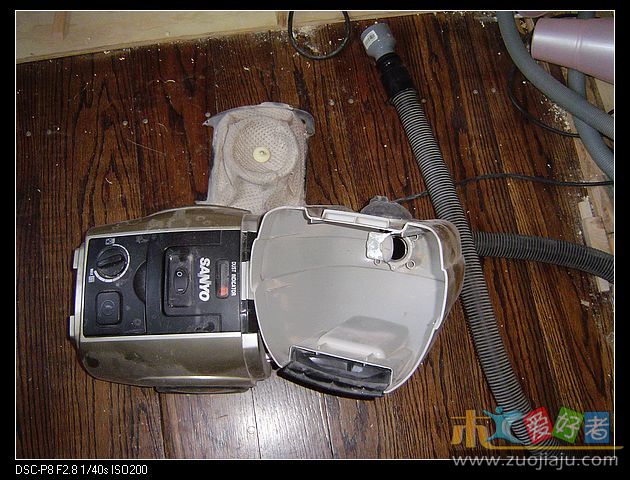

打开吸尘器，内部很干净，没有锯末~~

shychico · 发表于 2010-3-28 20:54:06

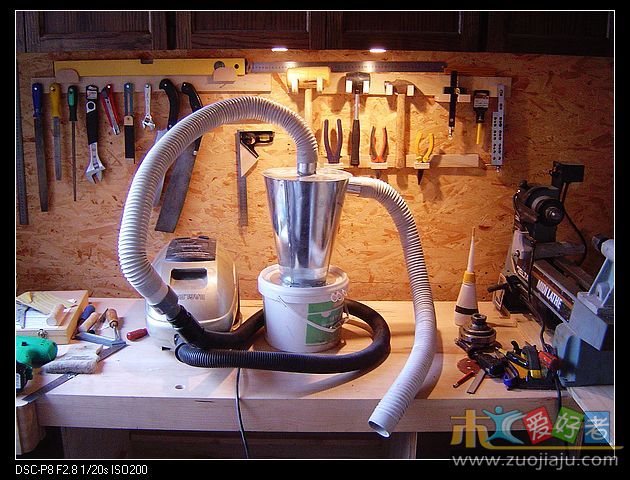

连接吸尘器~~
由于铁皮集尘桶的进排尘管口直径略大于50mm，所以集尘器管口的50mmpvc变径接头无法直接连接它。不过直径50mm的白色塑料软管倒是能够套进去，然后塑料管再与集尘器管连接

shychico · 发表于 2010-3-28 20:58:29

准备工作做好之后，开始进行集尘测试~~

shychico · 发表于 2010-3-28 21:13:47

打开吸尘器开关，用手放在白色吸尘管口，可以感觉到吸力很强，吸力与（不连接集尘器）直接放在吸尘器管口前是一样的~~
然后将管口接近锯末，锯末迅速被吸走~~

shychico · 发表于 2010-3-28 21:16:38

打开集尘桶盖，大半桶的锯末~~
