开榫机模板的制作原理

006685 · 发表于 2010-3-14 16:36:03

刚来论坛不久，一直潜水。潜心学习吸收老木匠们的工作经验。
前一段时间，看了“太阳鱼”的自制开榫机的帖子
http://www.zuojiaju.com/viewthread.php?tid=13608&extra=&highlight=%BF%AA%E9%BE%BB%FA&page=1
心想，等以后有时间，也做一个。

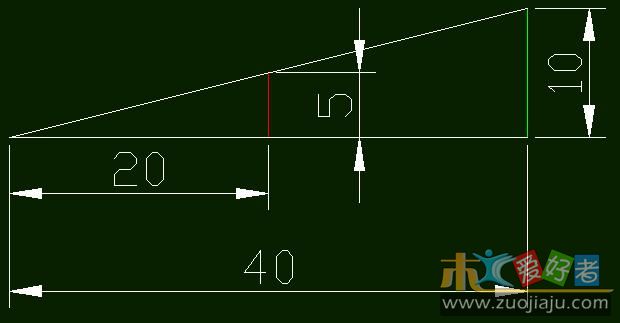

这段时间考虑模版的制作，原理应该是这样的。（初中三角形的基本公式）

可以看出，绿线长度是红线的2倍。

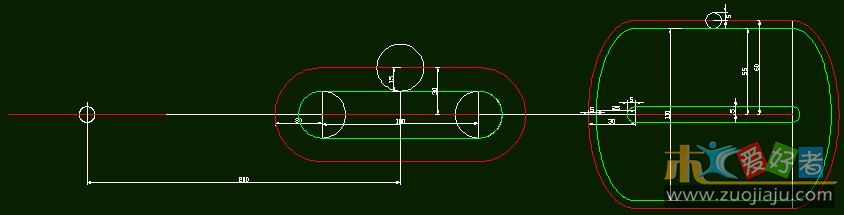

图1.

这个是一张总图
左边：活动杆的槽。中间：开榫雕刻机的位置右边：模板的位置

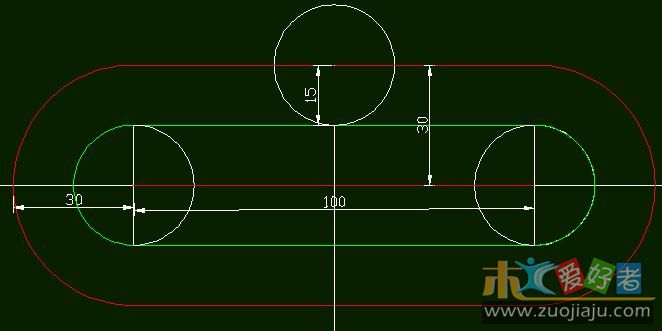

图2.

绿线是榫的样子，红线是铣刀圆心的轨迹。（假设铣刀半径是15）

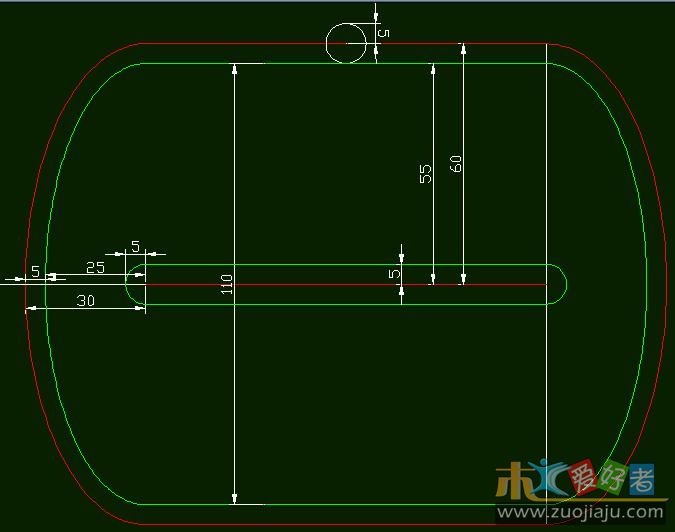

图3.

绿线是模板的样子，红线是活动杆的圆心轨迹。（假设活动杆半径是5）

大家能看明白吧，欢迎拍砖。

006685 · 发表于 2010-3-14 16:37:26

沙发，这可是我的第一帖

迈登宝 · 发表于 2010-3-14 19:11:20

先响应下，坐着慢慢看

退休学木匠 · 发表于 2010-3-14 20:01:23

做什么用

马马 · 发表于 2010-3-14 20:20:52

这个一定要研究一下

马马 · 发表于 2010-3-14 20:58:49

楼主，你这个什么意思大概懂。
不过我想问的是那个摸板两头的曲线，是个什么轨迹，椭圆吗，他是根据什么画出来的

as408_2009 · 发表于 2010-3-14 21:23:52

等着。

changxin0317 · 发表于 2010-3-14 21:58:42

留个脚印

qinghaitao · 发表于 2010-3-14 22:08:02

谁给批量生产点我买个好了我笨看不懂

生記 · 发表于 2010-3-14 22:56:00

谁给批量生产点我买个好了

严丝合缝 · 发表于 2010-3-15 00:55:28

本帖最后由严丝合缝于 2010-3-15 01:00 编辑

我也研究过，大致明白一些了，但是想做出来，太难了。。诶

我一直没搞明白的问题是，如果榫眼的直径是 5（中间绿圈的那个圆），那么模板的椭圆是 10×5么？或者是个其他的弧线？我不知道应该这么算，只是从图里看感觉应该是个高度2倍，宽度相同的椭圆。。。

http://www.zuojiaju.com/thread-33229-1-1.html
我发的帖子

rosegun · 发表于 2010-3-15 15:59:02

不懂

驴木匠 · 发表于 2010-3-16 20:36:11

这个俺也不懂。也没时间仔细研究了，但对楼主德国人般认真仔细表示钦佩。特此设精。以资鼓励。
发小红花一枚。

驴木匠 · 发表于 2010-3-16 20:36:19

这个俺也不懂。也没时间仔细研究了，但对楼主德国人般认真仔细表示钦佩。特此设精。以资鼓励。
发小红花一枚。

闪闪红星 · 发表于 2010-3-16 23:34:21

这样不行，不能用
