求教：明式木几（琴桌）榫卯结构

长沙木脑壳 · 发表于 2010-3-11 16:51:55

看不懂,如有图更说明问题.

argone · 发表于 2010-3-11 20:40:48

太神奇了。等各位大侠弄清楚揭秘了我再跟着做吧。。哈哈哈。。因为我幻想不出来他是怎么做的。

phoenixu · 发表于 2010-3-11 21:31:24

坛子里没人做过这种吗

pureyes · 发表于 2010-3-12 09:36:02

回复 14# 玩木者
再次求教老师指点。

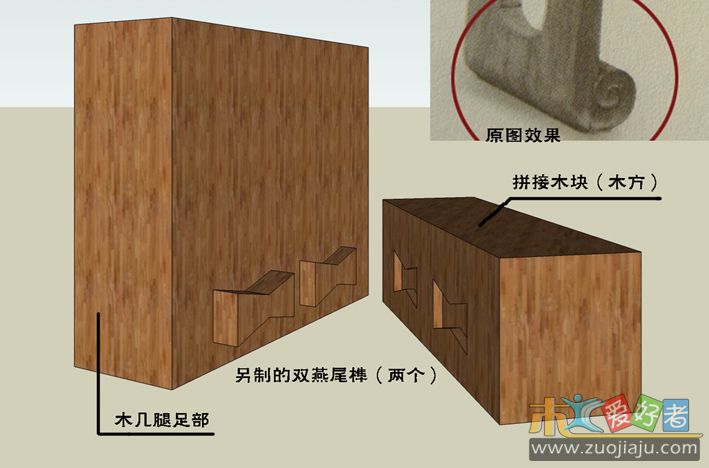

自己回家继续琢磨并画出效果图，以便后续加工，不知是否理解正确还望指正。


左边木材为腿足的大概效果（模拟净料）右面木块为拼接木材，两个净料都开同样的槽。双燕尾榫另制。

玩木者 · 发表于 2010-3-12 12:35:06

本帖最后由玩木者于 2010-3-12 12:36 编辑

回复  玩木者
$ v) J  s5 L; w, L( x! F8 K( i再次求教老师指点。* ^& V9 M/ R# V; ^& ?
自己回家继续琢磨并画出效果图，以便后续加工，不知是否理解正确还望指 ...
) v  M/ ?6 p+ Z7 Y0 [" A4 d! zpureyes 发表于 2010-3-12 09:36

回老兄：

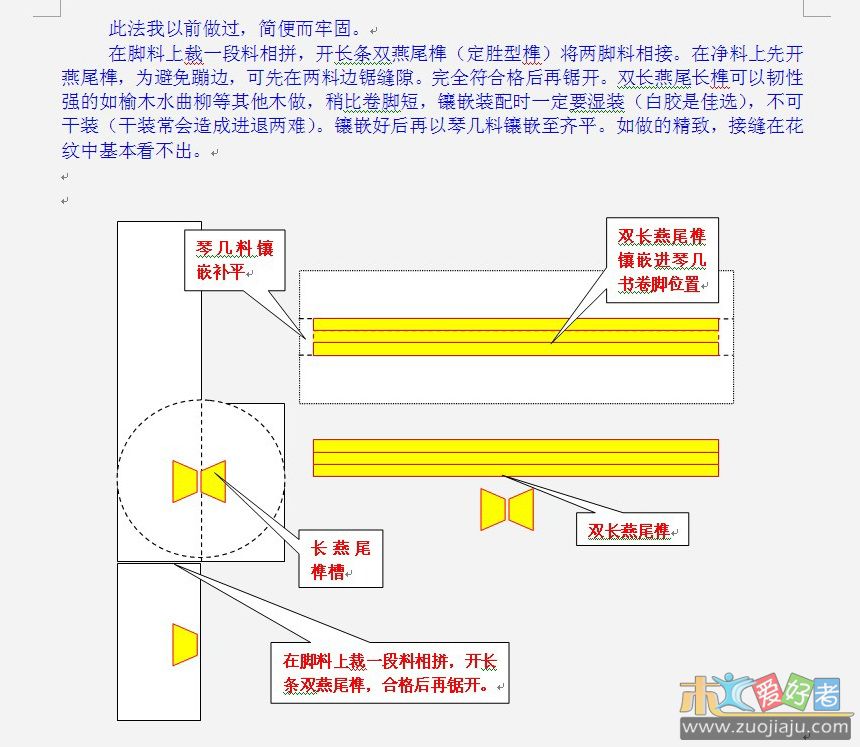

老兄的图上做法用在琴几上不牢靠，方案不是很佳，我画个图解供参考。

此法我以前做过，简便而牢固。

在脚料上裁一段料相拼，开长条双燕尾榫（定胜型榫）将两脚料相接。在净料上先开燕尾榫，为避免蹦边，可先在两料边锯缝隙。完全符合格后再锯开。双长燕尾长榫可以韧性强的如榆木水曲柳等其他木做，稍比卷脚短，镶嵌装配时一定要湿装（白胶是佳选），不可干装（干装常会造成进退两难）。镶嵌好后再以琴几料镶嵌至齐平。如做的精致，接缝在花纹中基本看不出。

pureyes · 发表于 2010-3-12 13:17:39

回复 20# 玩木者
感谢老师画图指点。如梦初醒，呵呵。看来要用搜锯开槽了。

胖老头 · 发表于 2010-3-12 13:26:02

跟着学习！{:1_213:}

五行 · 发表于 2010-3-12 13:31:03

我个人认为腿足连接用挂销的形式不错
大概分布三到五个挂销,均为大底边向桌面的倒梯形
这样书卷脚从下向上装好后,可以很好的受力,因为大边在上,还可以限位,不用担心受力强度问题
而小边在下,在拆的时候由上向下反向踢出即可
平时有胶,不会有搬起时掉落的危险

pureyes · 发表于 2010-3-12 13:36:04

回复 23# 五行

感谢老师点拨。请教“挂销”是否是栽榫？

五行 · 发表于 2010-3-12 13:49:31

回复 24# pureyes

用挂销的形式,是否采用栽榫的方式看加工的方便程度和料的特点

如图右竖条就是挂销的形式,这是控制牙板用的
防止牙板过低的下落,也防止牙板被横向掰下来.
这是一个从上向下落的正梯形,作为挂销在厚度的方向也要有燕尾榫的特点
即向外宽,向内窄,防止横向受力
作为桌腿很少会受到这种力
直接作梯形挂销就行了
这次是倒挂

baishuilhs · 发表于 2010-3-12 14:14:10

越来越糊涂！

pureyes · 发表于 2010-3-12 17:32:06

回复 25# 五行

感谢五行老师，让您费心了。
看来继续深入学习《明式家具研究》并动手实践还是必要的。

ninx · 发表于 2010-5-12 14:06:47

失传了失传了

天津宝来007 · 发表于 2010-5-27 08:31:46

看来继续深入学习《明式家具研究》并动手实践还是必要的。

rzfz60601 · 发表于 2016-4-24 09:31:30

pureyes 发表于 2010-3-11 13:52
C+ b& i+ h5 e" C! E回复 12# 玩木者 4 s7 H; ~! ]' V; |4 Q' w
b# Y- R ~5 o" x0 {
感谢老师指教，拟采用裁料方法加工，双燕尾榫（定胜型榫）是否如效果图所示，谢谢。

其实也可以考虑采用走马销的方法，很多翘头案的翘头就是用的走马销
