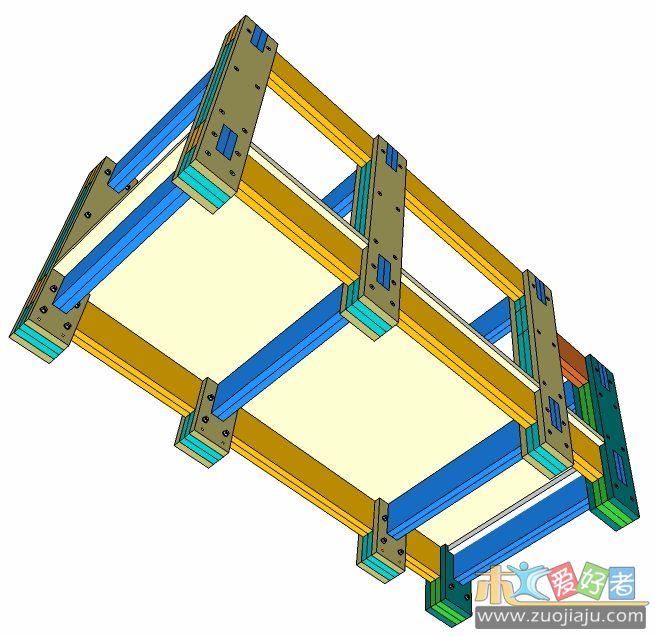

继续发我设计的重型工作台的设计图

magpig · 发表于 2010-2-26 08:29:30

实物要一步一步来做啊，问题是如果图都没有画出来，设计都没有成型如何出实物

shychico · 发表于 2010-2-26 09:02:37

最初做的作品随着时间的推移会发现很多要改进的，如果lz先做个简单的用一段时间总结一下，然后再做个完美版本的，可能会更理想。因为设计得再完美，实践中也会发现很多不理想的部分，实践出真知~~~~~

横州仔 · 发表于 2010-2-27 19:11:31

可惜我找不到防潮板。
不过呢，可以借鉴用在指接板上来制作。

magpig · 发表于 2010-2-28 00:57:32

实木板会变形的

lizhong191 · 发表于 2010-2-28 23:11:11

老大，您制作设计完成了，把SU的图纸上传上来呀，愚弟我抄袭下{:1_215:}

倒霉的吉他工匠 · 发表于 2010-2-28 23:15:54

横轴肯定会塌哈哈

magpig · 发表于 2010-3-1 00:20:36

哦是么说说你的理由

ZAZ · 发表于 2010-3-1 12:24:49

回复 13# magpig

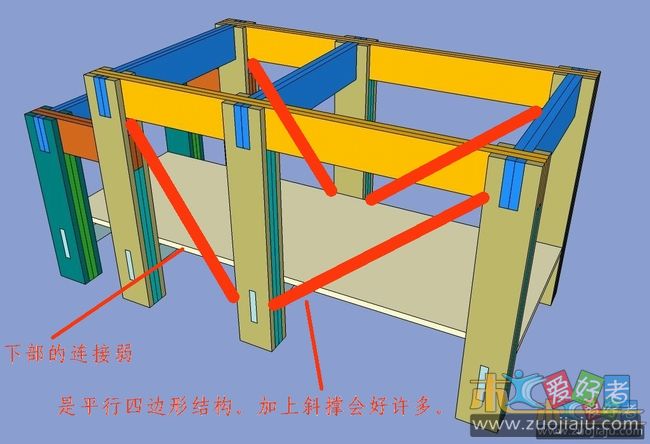

架子的晃与不晃，与台面宽度和长度没有根本性的关系。这道理要细说还真有点麻烦，不过如果你看一看有关机械运动学原理，就会明白了。我只能简单提示几点，也许有用。
绝对刚体在自然界是不存在的。任何物体、构件（比如你的架子）在外力的作用下，其尺寸、形态总会有不同程度的改变，也就是变型。
此外，组成机构的各部分称为机构的构件，比如你的架子中的立柱、横梁等等。构件可以是一个单一的另件，也可以是若干彼此不能产生相对运动、刚性连接的另件组成的。
还有，一个刚体在空间所能进行的独立运动的数目称为刚体的自由度，就是决定空间刚体位置的独立参数的数目。空间刚体对任一选定的坐标系都具有六个自由度，也就是沿X、Y、Z三轴的移动和绕X、Y、Z三轴的转动。要限止一个自由度，就要有一个约束。
你的架子是由许多构件组成的，为使彼此的位置固定，形成架子，成为刚体，用了不少螺栓、榫连接，但在理论上这不是永久性联接，这些联接在外力的作用下会松动。也就是会失去某些约束，导致架子的晃动。

可能有的太书生气了，仅供参考吧。祝你成功！
