菜鸟DIY得伟925电池及平衡充

ztcmfk · 发表于 2010-1-27 04:54:10

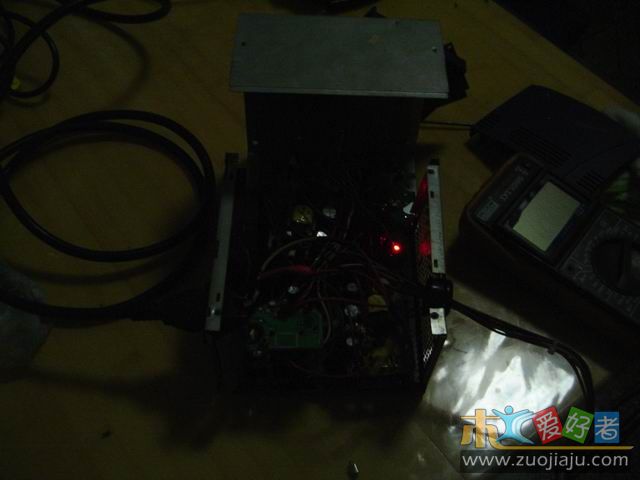

把充电板和电源基本安装完了。还差一个电源，没在家，今天拿回来安装上充电器就完工了。再上几张图！

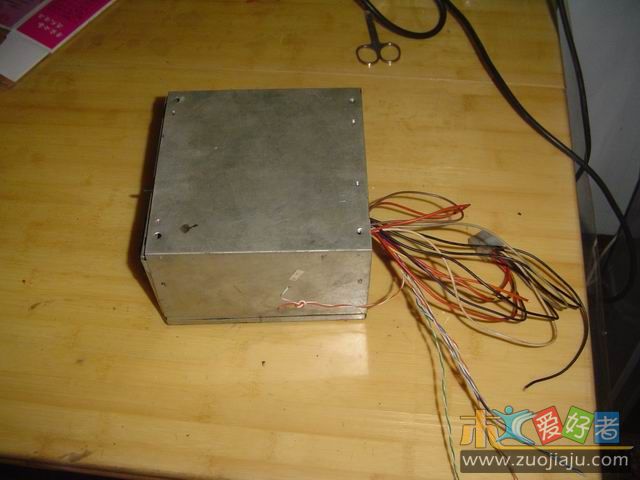

还好地方可以放下，不过220接头要处理下，可能没地方安装9V电源了

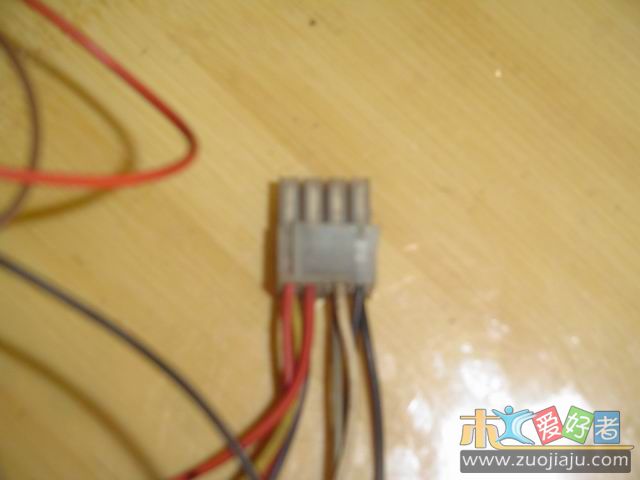

平衡头，用ATX电源主板接头改装。座还没有呢，今天得记得整了

安上外壳看下，还可以！不过得做下防漏电处理，晚上再干吧！

家有开心果 · 发表于 2010-1-27 21:44:14

平衡插头太大了，换小的吧，找旧电路板上都有成套的

huanyu · 发表于 2010-1-27 23:36:49

本帖最后由 huanyu 于 2010-1-27 23:38 编辑

看我以前发的帖子，我的得伟电钻，电锯都是充电的，电池是5并4串20只18650，现在的充电器是和我模型飞机充电器通用，就是专用4S全独立充电器，电池检测用的是模型4S电池检测模块16元一个，可以检测总电压，每一组电压，自动循环。（航模都是大电流，可以借鉴、学习)

ztcmfk · 发表于 2010-1-29 06:16:29

这个充电板平衡线细了电流起不来，这个我试过了，本来想用网线头做的不过充电电流才0.6A所以才用的这个，不过也不算大了！

ztcmfk · 发表于 2010-1-29 06:17:46

看我以前发的帖子，我的得伟电钻，电锯都是充电的，电池是5并4串20只18650，现在的充电器是和我模型飞机充电 ...3 Q) N4 e) ]$ t! x2 d
huanyu 发表于 2010-1-27 23:36

你的钻不是18V的吧不过你做的挺狠啊，那样电池的重量有些太高了，而且如何平衡呢，并的电池不是只要有一块到4.2就停充了吗！

ztcmfk · 发表于 2010-1-30 05:24:36

电池昨天也到了，平衡基本完成，来几个图大家看看，手工不好，有些乱

下载 (44.49 KB)
2010-1-30 05:21


看到红灯了吗，正在充电
为了试电池的容量，现在只对一节进行充电，还有个开关电源有问题了，郁闷今天还得修！昨天放了下电效果还可以。

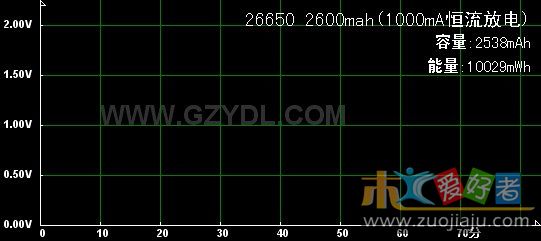

倒，放电的图上不来，说说吧，这次放电的图再上初始电压4.5左右，让我但心，放了2个多小时放出2538MAH电压3.8左右实在是想睡了就没在放电现在电池在充电，充完再放一次试下，怕是JC特意过充的

26650 2600mah(1000mA恒流放电).jpg

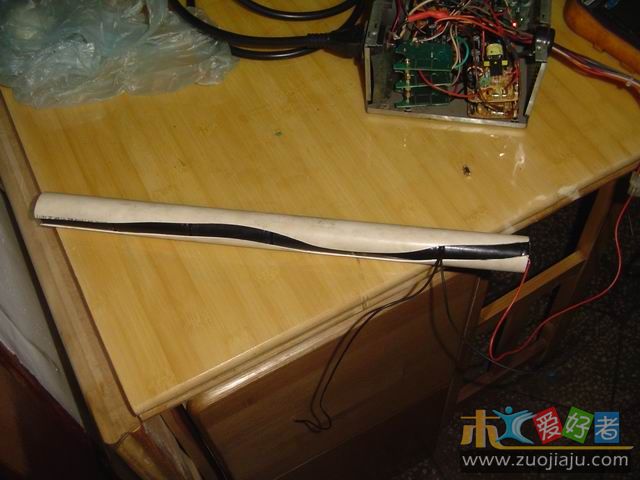

临时的电池棒，卖家没有在线，怕上焊不给退换货，所以只能这样试下了。条件还是很艰苦的，呵呵，一会充完电还要再放次电，到时候把图给大家上来

下载 (34.31 KB)
2010-1-30 05:21


ztcmfk · 发表于 2010-1-31 04:30:18

再上个二次放电的图，里面有些起落，是电池接触不好引起的，大家别为但心，电池效果我还是满意的。
26650 2600mah(1000mA恒流放电).jpg

现在在对两节电池同时进行放电测试，一会完工再上图

ztcmfk · 发表于 2010-2-13 05:21:50

有几天没有上图了，这几天老有事，也没什么心情
今天电池完工了，发几个图给大家看看

下载 (80.33 KB)
2010-2-8 17:01

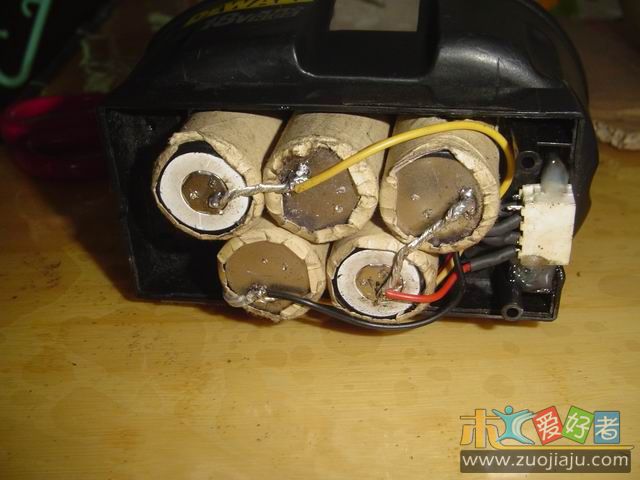

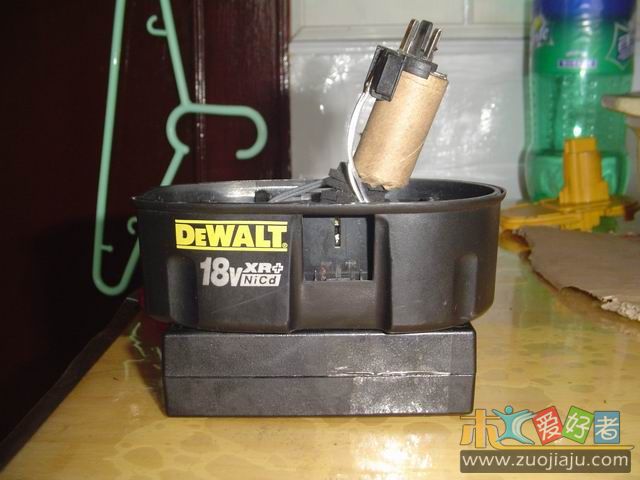

电池的内部，上面的是原电池坏的，做占位用的

下载 (76.02 KB)
2010-2-8 17:01

电池底图，手工不好！

下载 (52.96 KB)
2010-2-8 17:01

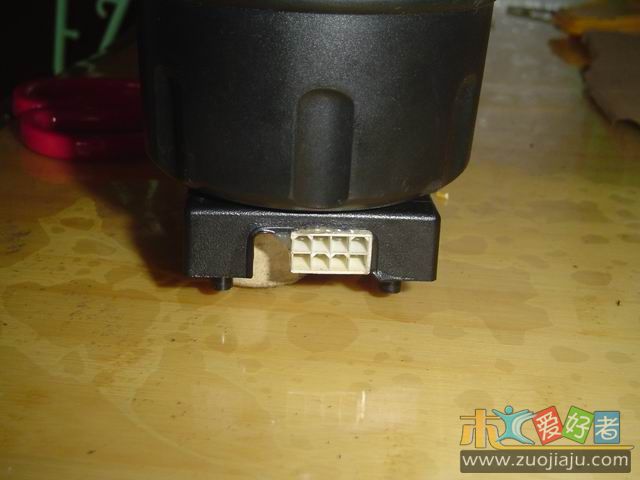

平衡充接头放在这里，原来的电池座，用塑料胶固定！

下载 (73.09 KB)
2010-2-8 17:01

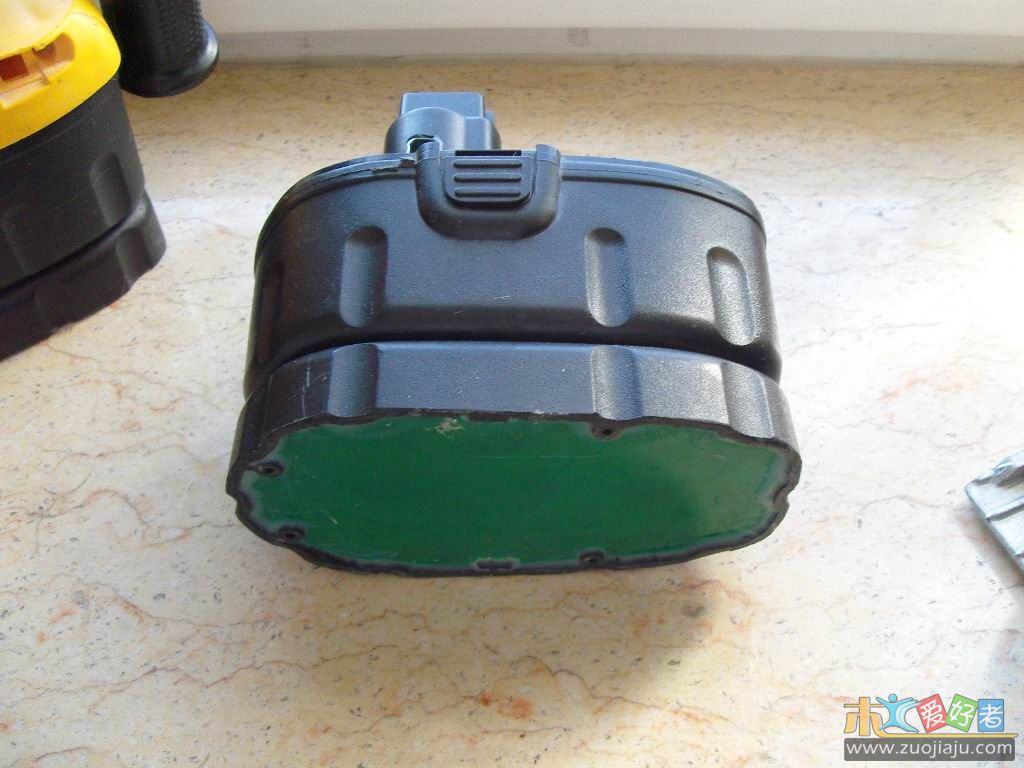

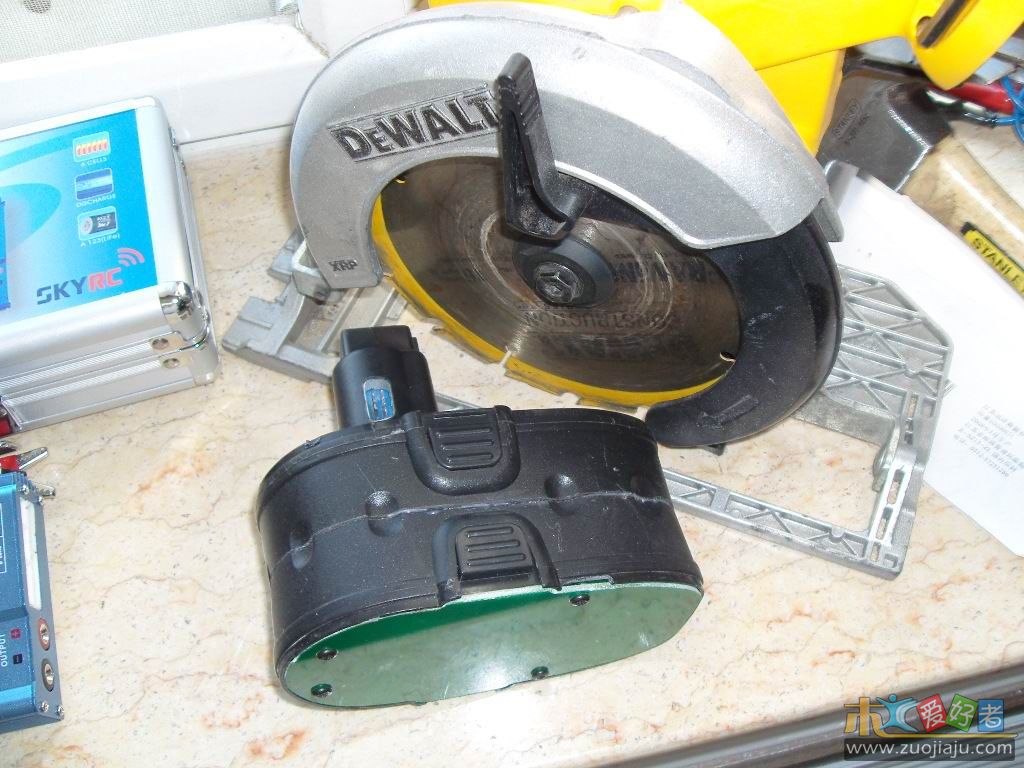

长个后的电池合，呵呵，有些高，不过重量应该比原来的轻了，至少我感觉是这样！

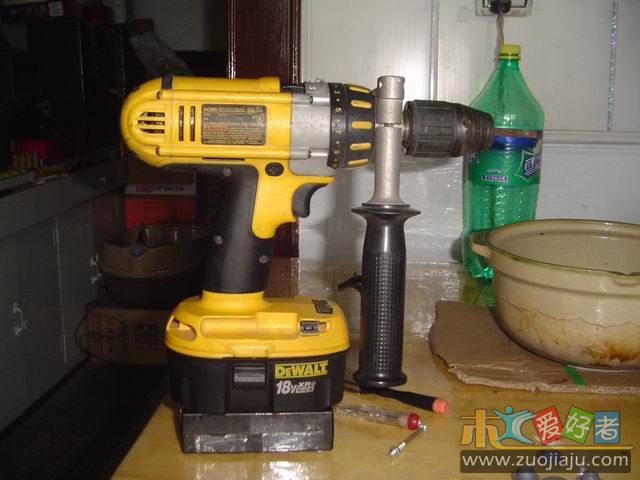

来个925的全家福，可算是搞的差不多了。
电池盒是原来电源的外衣，电源坏了，整好用在这上了，在下面用3个镙丝和925的电池盒固定在一起，现在还有个小问题就是电池盒现在有些三条腿，打算在下面加个角垫。不过怕钻的太高，用几天试试再说吧。
下面给出总造价
电池6节+运费=141
充电板6块+运费=45
放电器+银线+运费=43
电源+运费=45
一共花了274，其它的都是原来的费品上拿来的！好了，此贴到此结束！
说些题外话，我做平衡充时和卖家联系比较多，要不多还好，卖家知道我是要做平衡后才说他可以设计出平衡充变压器，还可以定做，太让我郁闷了。不过还真是个好的买家，现在把他的淘宝号发给大家，认为广告的可以忽略 tsyszmtzq 有需要的可以直接找他去！

长空一鹤 · 发表于 2010-2-13 22:00:29

感觉偏复杂，电池我不是很弄的懂。学习了

阳光下的帆 · 发表于 2010-2-13 23:15:44

6串A123横放18V电池

6串A123 立放18V电池

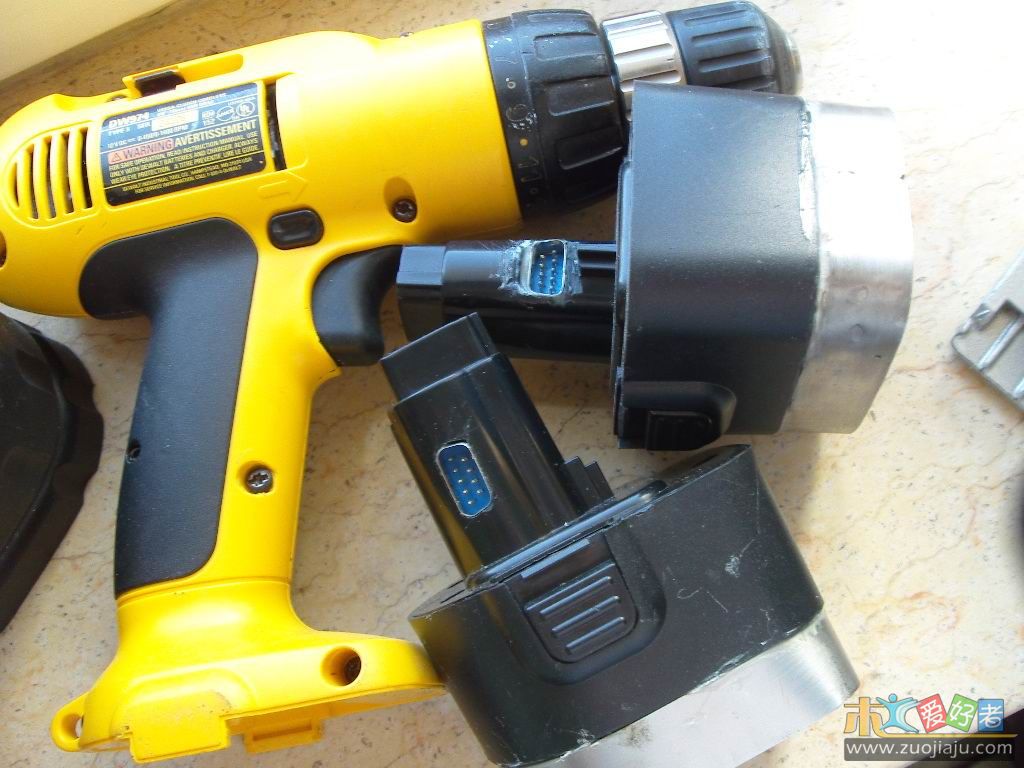

4串A123横放12V电池-232接口为平衡接口

长空一鹤 · 发表于 2010-2-14 00:17:23

上面这个更奇特，VGA视频接口都用上了，真崩溃

ztcmfk · 发表于 2010-2-16 05:57:23

感觉偏复杂，电池我不是很弄的懂。学习了
' U5 k+ w8 ~+ ?- `+ |长空一鹤发表于 2010-2-13 22:00

只要想动手，其实没什么难的，只不过想不想动手是了。动手之前多考虑下有什么问题，多想想解决的办法是了

ztcmfk · 发表于 2010-2-16 06:00:09

阳光下的帆发表于 2010-2-13 23:15

你的改装我以前好像看过，其实也就是看了你们的改装我才有改装的想法的，不过手头没有其它的电池盒！所以下面才加了个电源的盒，其实我认为也无所谓啊，要是和其它人的都一样，那就不是DIY了，关键要看自己的想法，和手头的东西有没有合适的，再就是成本低些就OK了，呵呵，本人想法
早说过了，本人水平不好，包括改装的所有方面！

阳光下的帆 · 发表于 2010-2-19 16:20:43

回复 43# ztcmfk

DIY是一种乐趣，加油！

阳毒007 · 发表于 2010-2-20 01:00:34

回复 14# ztcmfk

弄个汽车的电流表吧，不过使用要小心，很有杀伤力
有一次用这玩意试功放电源板放电能力，结果“叭”一声把电路板都烧了一大块
