新手第一件真正工具完工,制榫台完工发贴庆祝一下

外来者 · 发表于 2010-1-11 23:59:19

红圈是不是用来固定用的

树叶开心 · 发表于 2010-1-12 20:07:03

没看明白如何做榫头啊

不能登录 · 发表于 2010-1-13 10:07:21

没看明白如何做榫头。此装置似乎只是让雕刻机能够二维运动，但是怎么能够做出精确匹配的榫头和榫眼，我怎么也看不出来。还是请楼主出来给大家解释一下吧

不迟 · 发表于 2010-1-13 13:05:09

期待楼主发个制榫过程图。

呆呆 · 发表于 2010-1-13 16:12:57

新手，没看懂

qwe8660027 · 发表于 2010-1-13 20:26:34

没看明白！

yuanmimi · 发表于 2010-1-15 11:16:17

没看明白！楼主表述能力太差。

独脚狩 · 发表于 2010-1-15 22:00:41

不是我惜字如金啊,实在是卡,写了半天也

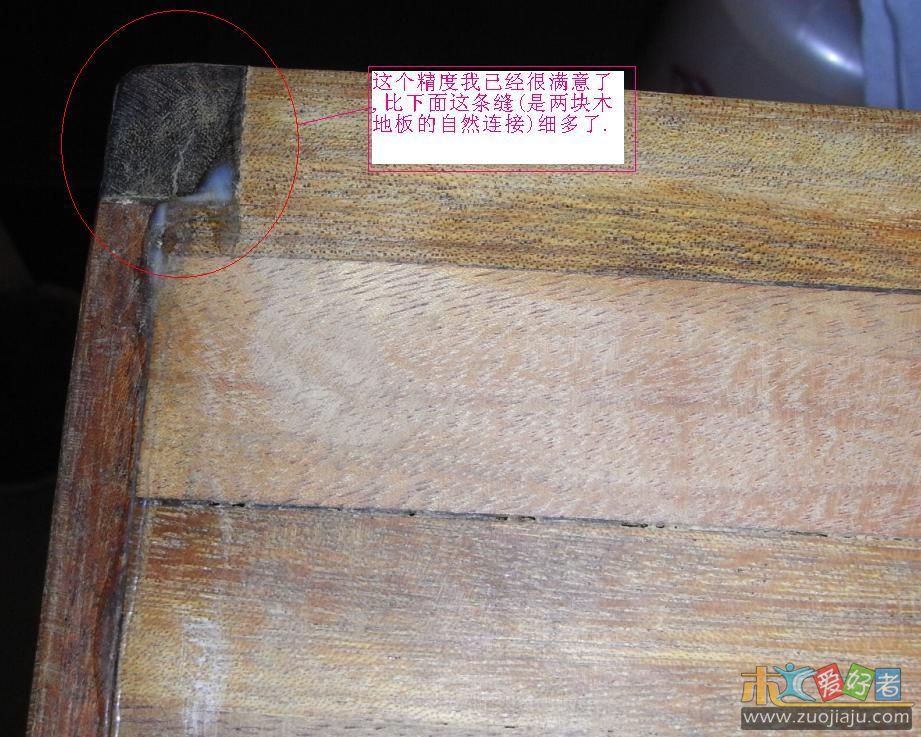

发不出去,今天都出作品了,用工具是第一件啊,算是幼儿园
的毕业照吧.精度还算满意,过程三天完成.

独脚狩 · 发表于 2010-1-15 22:23:37

其实这个机器这样装不是真正的开榫机,纵向四条轨道,保证精度,横向就是电木铣自带的手持靠山反过装就可以了.
所有固定都采用"井"字形,保证稳定.可以开任何角度的榫,但是没有做圆弧,只有直线.要开圆弧也很简单,只要在电木铣低盘上部安装延伸至模具的杆子就可以了.这个方便接板开榫,可以横开坚开.

独脚狩 · 发表于 2010-1-15 22:32:31

全部使用地板废料制作,厚度所以全部一样

独脚狩 · 发表于 2010-1-15 22:48:05

这样做成本很低而已,全部控制都是手动的,也不用什么特殊的材料,只要有卡尺,自然就能做出准确的作品来.DIY哪里能用全套的设备玩啊,看看别人成功的经验,却也不想照抄而已.

独脚狩 · 发表于 2010-1-15 22:50:32

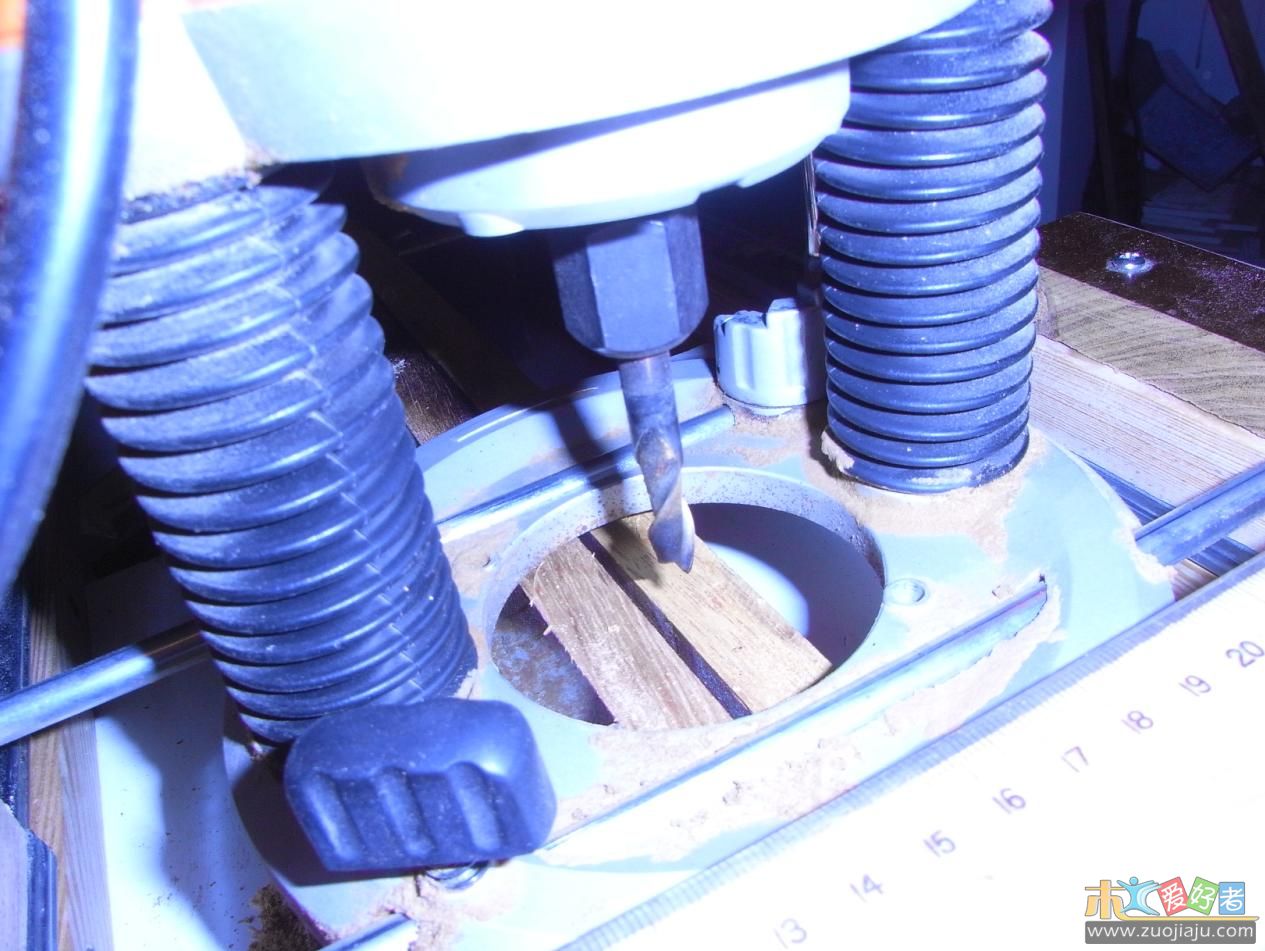

我使用的唯一的一把金工8MM的铣刀

独脚狩 · 发表于 2010-1-15 22:53:53

使用两条不同方向的轨道

独脚狩 · 发表于 2010-1-15 23:06:06

回复 16# 外来者
红圈子里的螺丝拆下就可以抽出电工铣了,方便手持使用

独脚狩 · 发表于 2010-1-15 23:07:18

现在好象速度好了?
