问下大家Z轴只用一根光杆行不行？

hanglas · 发表于 2016-5-11 22:47:08

你的机子刚度很差。进刀量大点或切轮廓时你会有深刻体会。

金宇科技 · 发表于 2016-5-11 23:14:35

呵呵。见笑了。几百块钱买的材料来练手的。我知道钢性差，等回老家了再做个纯钢十字滑台的。现在这个也就平时下了班玩点轻木料应该是够用了。年底估计就进废品收购站了

fanli1102 · 发表于 2016-5-12 00:45:30

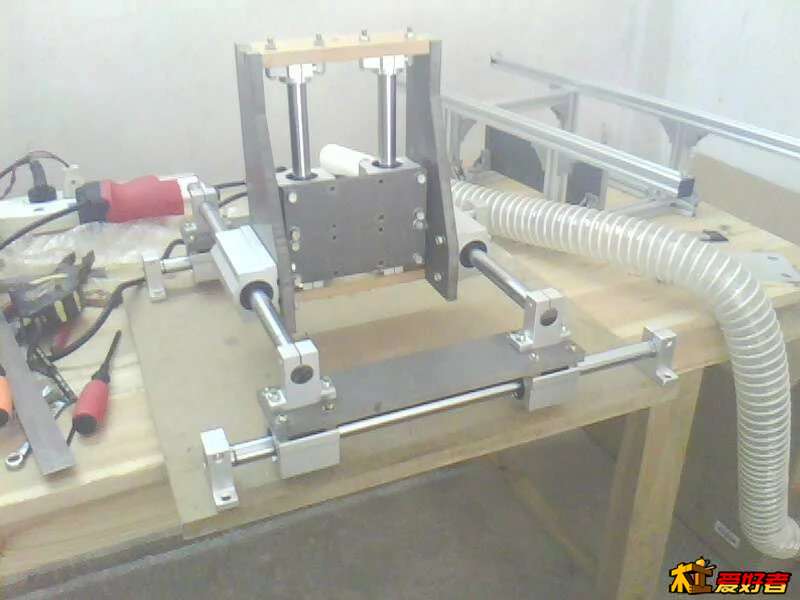

给你看下这个是样品

WWL1215 · 发表于 2016-5-12 00:57:22

确实能工作，但最终的结果你会把这些当废铁买了。

fanli1102 · 发表于 2016-5-12 01:00:33

你那个设计后具体做什么用我不是很清楚
我建议
边框用30*60铝材比较轻而且尺寸标准
配个底板至少2厘米厚的做固定
你只有前后左右，没有上下
现在不做上去以后要是想改比较麻烦
还有你做这么大的话滑杆至少要20以上的不然时间长了会变形的
建议你最底下的轨道要用轨道托

做这样一个辅助件造价要600～800
不要嫌贵真的做小了没用，材料凑活了用不长

fanli1102 · 发表于 2016-5-12 01:05:42

最好是吧前后左右做在一起
管机器上下的另外做一个
前后左右的一部分放你要加工的材料移动方便吃力小
这样那部分坏了也好处理

fanli1102 · 发表于 2016-5-12 01:19:13

还有你们着么都想着机器动来动去的那？
像你这样的话装吸尘口碍事不装木屑到处飞
这个机器工作的时候木屑都是往上跑的吸尘口要从上往下对
跑来跑去不碍事吗
底下支架要承受整机器上半截支架和你加工料的重量
料小没撒，事料要是大那？
比如你加工个床帮2米长10厘米宽4厘米厚的
你的底座没2次肯定报销

金宇科技 · 发表于 2016-5-12 07:25:42

fanli1102 发表于 2016-5-12 00:451 [/ P. l1 g9 ]: Q
给你看下这个是样品

厉害厉害、、我就是一直想去焊一个槽钢的框架跟你这个一样把十字滑台和主轴固定在上边、Y轴用直线导轨固定在钢梁上承重，X轴也加上一块钢板承重，Z轴在下、工作台板在下边、这样做出来钢性和精度一定挺喜人的。不过嘛现在没条件，因为在外地不是在家，做好的东西到了回家的时候也就扔掉了、所以不值得花太多钱，先花千多块做个先玩着。纯当练手，以后肯定能做出精度和钢性更高的来。我设计的是Y轴上下四根16光轴四个滑块来承受龙门的重量。板材用的也是6061的12MM铝板。总的来说不算太差。就是我在的地方太偏僻。只有一家做数控的、我抱着一堆材料和图纸去让他帮忙打孔什么的，他一看我这里一个孔那里一个孔的规格还不一样，直接给我一句他没空、没辙只有自己手工做了、做的还好、误差角尺量出来确实有相差，还好没超过一毫米

金宇科技 · 发表于 2016-5-12 07:50:02

fanli1102 发表于 2016-5-12 01:19" f' d+ y: n) w
还有你们着么都想着机器动来动去的那？& o1 K9 ~. C( p0 Q3 ?
像你这样的话装吸尘口碍事不装木屑到处飞
1 U6 `7 _: p4 y t& u' W- ~5 I1 L这个机器工作的时候木屑 ...

还有两根光轴没有加上，设计在龙门的左右两边，中间那块板只起到稳固拉伸和支撑龙门的作用。承重的最终还是会是四根光轴一起。还在做的过程，成品稳定的话大家伙也可以试试，毕竟相对直线导轨成本不高，多了几十块钱而已。

jhb52 · 发表于 2016-5-12 08:19:52

这鸡鸡真干活会让你抓狂，建议：1、找一块差不多大的大理石板坐地板，或者铁板也可以。2、Y轴的前后板用角钢连起来成框性结构，固定在地板上。3，龙门的上边，X轴部分背后加一块5mm厚的铁板。4、看样子好像X Y轴都是单滑块，改双滑块。5、Z轴就不说了，重新做吧。

fanli1102 · 发表于 2016-5-12 11:27:02

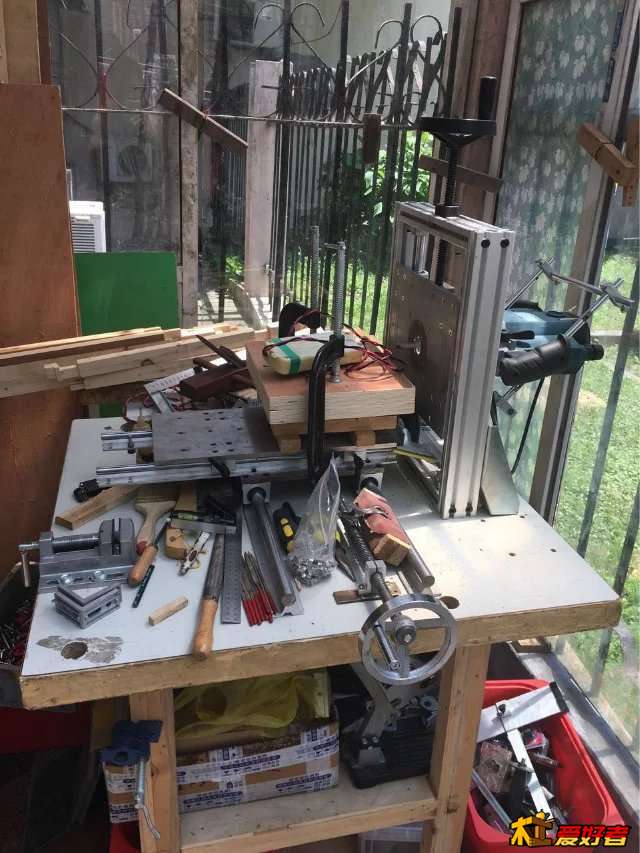

这是我做的用到现在直径40高70的圆木我都加工过没一点问题
要是按照楼主的做这样个圆木上去绝对成废铁

马甲49 · 发表于 2016-5-12 11:37:45

金宇科技发表于 2016-5-11 18:07& O1 u- c! [. t1 U7 h* |
我也觉得能正常工作，就是不知道实际用的时候会不会出现跑偏。

光杆与丝杆距离应近一点要好

金宇科技 · 发表于 2016-5-12 18:20:23

fanli1102 发表于 2016-5-12 11:27
2 f6 [# _7 p5 k! q" k, V这是我做的用到现在直径40高70的圆木我都加工过没一点问题8 i6 N3 D: D6 h; N" k: @, j: C
要是按照楼主的做这样个圆木上去绝对成废铁

真的得谢谢你的意见、跨度是35\40的。实际加上了两端的长度和螺母已经超出去了好几公分。Y轴原来想的是用角铁开孔来连接螺丝固定在桌面上，做着做着确实发现变得头重脚轻根底浅了、真动起来没准几个螺丝真扯不住它。。改是可以改、本地市场我去看过能够买到槽钢和轻钢板。做的时候我是画好孔的位置图打印出来后贴上去打孔的。做数控的不帮忙加工只能自己来、打孔真的好费劲深有体会、弄不好还会打偏一点、偏一毫米螺丝就没法装。听你一说我还真想去做成槽钢用直线导轨承重的了、不知道焊接的强度能不能经受住？

金宇科技 · 发表于 2016-5-12 20:10:00

fanli1102 发表于 2016-5-12 11:27$ s* [: q- `) C4 {8 G9 H* ]- M
这是我做的用到现在直径40高70的圆木我都加工过没一点问题
7 X, k% y, l9 E; y% Y+ _要是按照楼主的做这样个圆木上去绝对成废铁

兄弟。谢谢提醒。你一直在很专注的提醒着一点。钢性！钢性！钢性！。这个真的很重要，没有刚性的支持追求精度无异于痴人说梦！我想到了一个再花几百块钱就能改造的方法，光轴不用了，留着以后改一个台钻吧，我去画图，光轴全部换成直线导轨，铝板留着做台板吧，扔了怪可惜的。全部用槽钢来做框架。

bellemfg · 发表于 2016-5-12 21:47:04

刚性差，精度会不够。
