请大师指教这个线条的浮雕用ac怎么设计啊？？谢谢

aweixinga

# j( j5 w# }+ ~0 O

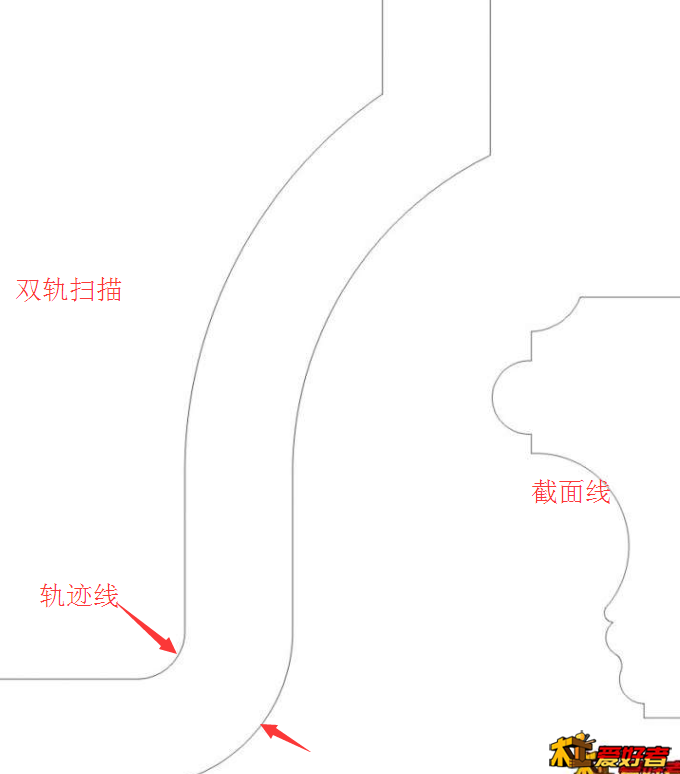

" d  F3 a  M5 A- }6 R大致就是这个意思，你描好线，双线扫描下就成了，不难理解吧

hu568884

- x9 h: R5 S) B, y

yvvk 发表于 2016-5-9 16:21

大师能指教下吗 做下步骤，可以吗？？
& S# L: @' i6 W/ r0 b4 u, Q8 V) K" s

阿余

精雕中, 干这个的功能叫扫掠面, AC中也有对应的功能, 只是不太用AC,名字忘记了.

hu568884

aweixinga 发表于 2016-5-10 11:27
) S# B0 E* L8 H# c- Q; {4 M% P大致就是这个意思，你描好线，双线扫描下就成了，不难理解吧

! a1 t) g* w( C4 S我做出来的，雕刻出来的一点都不细致，是怎么回事啊？？？

yvvk

hu568884

aweixinga 发表于 2016-5-10 11:27
0 w4 }& n0 |" u' H2 |7 A1 {大致就是这个意思，你描好线，双线扫描下就成了，不难理解吧

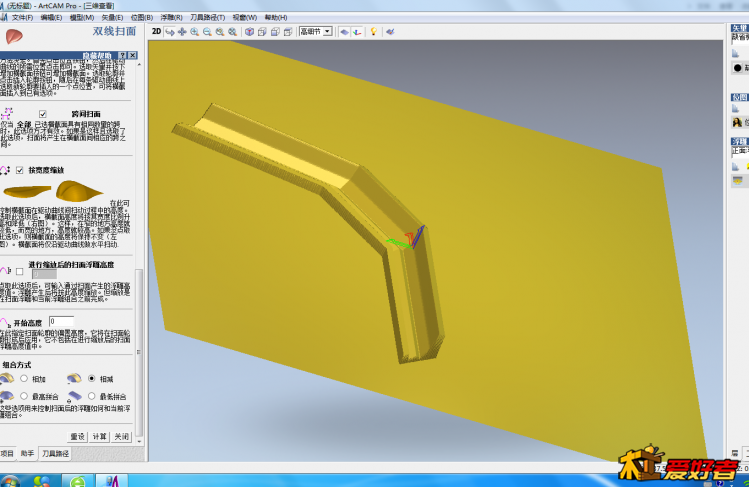

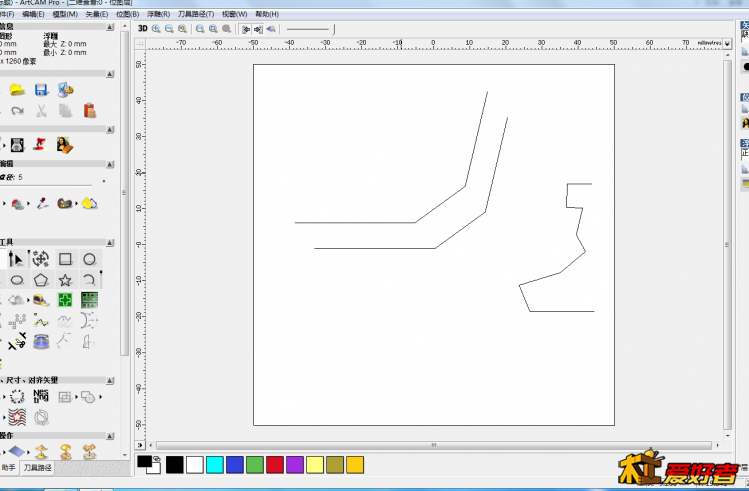

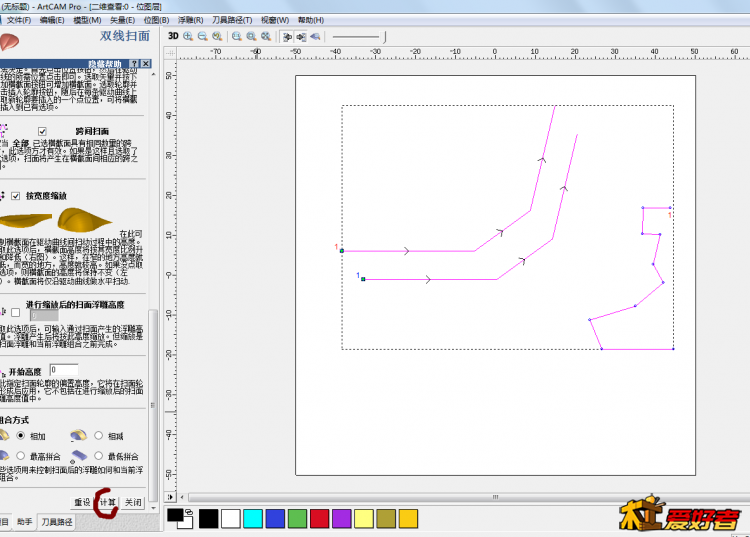

2 A$ ]1 O2 Z1 \5 t# e我根据你的方法做了个图，但是雕刻出来一点都不对 是哪里出错了吗，大师

aweixinga

hu568884 发表于 2016-5-11 11:43
& h0 _5 `  `4 l- N' C( v. t我根据你的方法做了个图，但是雕刻出来一点都不对 是哪里出错了吗，大师

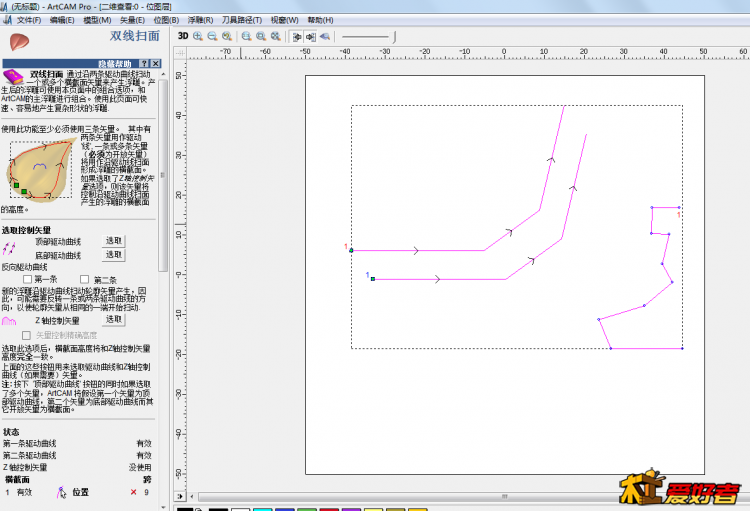

轨迹线和截面选对了没有？相加还是相减选对了没有，你多试试，AC上面的说明还是比较详细的

yuayuayu

yvvk 发表于 2016-5-11 08:26

/ i7 V, u* f; R0 }1 D- @( E第一个折角的位置应该断开，分两次扫描就对了。
