高人帮忙看看做了个旋风集尘器不知道问题出在哪了？

铁木匠 · 发表于 2010-1-5 08:51:40

这个风扇真的不行

cj6211 · 发表于 2010-1-5 08:51:45

你选的什么做的锥形桶，我也想做一个，就是找不到合适的锥形桶。

jmsnail · 发表于 2010-1-5 10:53:42

为什么还有洞洞？

风压不行。。。。有压力和没压力，差别大了。。。。

佳宾 · 发表于 2010-1-5 11:30:44

1. 你这个结构有一个很大的致命的问题，你怎么会在你的筒底添加了一个过滤网。这就叫做画蛇添足，你去看一下我的那个旋风筒的运做过程。

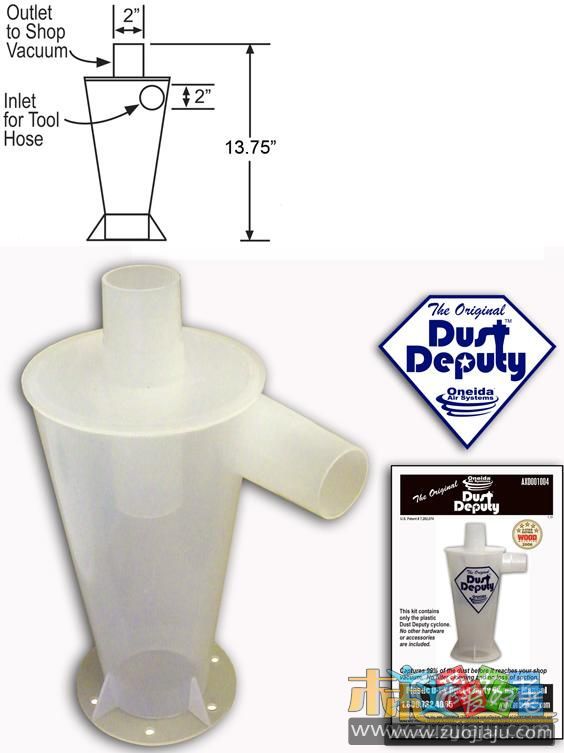

http://www.zuojiaju.com/thread-48487-5-1.html

2. 你可以很清楚的看到被吸入的垃圾是沿着锥形筒壁被旋下去的，当它旋到底时如果被你这个过滤网挡住了，那它当然旋不下去了。
3. 你上面的风机是小了点，这样的装法也是错误的。你不可以直接把风机放置在顶上面。你可以学习一下我的装置，上面一定要有一根管子插入的。而且管子的入口高度一定要比你的进口高度要低，如果高的话吸进来的刨花很可能直接被你的出口给吸走了。而不是沿着筒壁旋下去。
4. 其实如果你的装置是正确的，哪怕你的风机力小点的话它也会工作的。最主要的原因就是的装置不正确。你可以试一下，但是还是用这个风机，工作应当还是工作的，只是你的吸力太小了。还是改换家用吸尘器吧,一举二得。
5. 如果没有的话也可以跟DIY之家打听一下，听说他要进一些二手的三洋吸尘器。而且它这个二手跟用旧的二手是不一样的概念，它是仓库库存的二手。不过我也没有看到过东西，但是三洋的电机是很有名的。

七月十四 · 发表于 2010-1-5 12:15:14

透风的地方好像太多，吸力就小了

evans · 发表于 2010-1-6 11:20:08

回复 15# 沙河

谢谢，大家不用再关注那几个小洞洞了，那几个小洞是因为测试时风量小，记得有朋友说过抽风口的直径要小于进风口的直径而临时贴上张纸扎了几个小洞进行试验的。测试结果是无论全径还是贴纸扎洞风量没变化。

evans · 发表于 2010-1-6 11:21:33

回复 16# baishuilhs

接受建议，先换吸尘器试下。

evans · 发表于 2010-1-6 12:11:28

1. 1. 你这个结构有一个很大的致命的问题，你怎么会在你的筒底添加了一个过滤网。这就叫做画蛇添足，你去看一下我的那个旋风筒的运做过程。
5 i0 t4 X3 R& M" \2. 你可以很清楚的看到被吸入的垃圾是沿着锥形筒壁被旋下去的，当它旋到底时如果被你这个过滤网挡住了，那它当然旋不下去了。
8 J5 l- ^4 |9 m3. 你上面的风机是小了点，这样的装法也是错误的。你不可以直接把风机放置在顶上面。你可以学习一下我的装置，上面一定要有一根管子插入的。而且管子的入口高度一定要比你的进口高度要低，如果高的话吸进来的刨花很可能直接被你的出口给吸走了。而不是沿着筒壁旋下去。2 a2 V; y& t. R+ u- H
4. 其实如果你的装置是正确的，哪怕你的风机力小点的话它也会工作的。最主要的原因就是的装置不正确。你可以试一下，但是还是用这个风机，工作应当还是工作的，只是你的吸力太小了。还是改换家用吸尘器吧,一举二得。! v' k. x: l0 X$ ?) |
5. 如果没有的话也可以跟DIY之家打听一下，听说他要进一些二手的三洋吸尘器。而且它这个二手跟用旧的二手是不一样的概念，它是仓库库存的二手。不过我也没有看到过东西，但是三洋的电机是很有名的。7 K, G. s) Z' c R: H

* g" x/ s5 W& Z. B) f/ n; t/ U: w6 z佳宾发表于 2010-1-5 11:30

感谢“佳宾”
1过滤网是不存在的，你看到的所谓滤网是为了测试抽风口大小对吸力的影响而临时加上的，拍照时忘了撕下。
2的问题也不存在，锥型桶是两层，一大一小，小的套在了大的上面，看第张图，你看到的有滤网的这个相当于你视频是的抽风直管，我只是用小锥桶替代了。
3抽风适宜于口的高度确实低于进风管口的高度，抽风管口大约位于大锥桶的1/3处，这个位置不知道是否正确。
4吸尘器我有，一是噪音大，二是不能长时间工作，不过我打算接上吸尘器试一下。

shychico · 发表于 2010-1-6 12:55:39

感谢“佳宾”
9 O% S7 ~9 _( |: Y) v1过滤网是不存在的，你看到的所谓滤网是为了测试抽风口大小对吸力的影响而临时加上的，拍 ...: M& ?4 y) T' z1 t! Z. F5 c
evans 发表于 2010-1-6 12:11

楼主用小锥桶代替直筒管，我认为是不合理的，会影响到大锥桶内的气旋，换成直管试试吧~~~~
旋风集尘器是非常成熟的工业产品，中间都是直筒的，如果像lz这样结构更合理，相信早就得到应用了。所以估计你做得不合理，当然也有可能这种结构更好，我猜这种可能性非常小~~~~

佳宾 · 发表于 2010-1-6 16:38:33

如果你是完全安照这个的思路的话那是肯定不会有问题的。

外来者 · 发表于 2010-2-5 23:14:29

你这个转速慢，我在家里按照网友提供的信息，做了一个非常好用。

008wer · 发表于 2010-4-10 14:19:41

这种风机没有吸力的，只有吹力

evans · 发表于 2010-4-10 20:52:30

谢谢诸位，早就改用吸尘器加锥桶做旋风集尘了。这个风机真的不行，不过还在研究叠加问题，二级风机要比一级转速高，扇叶密，角度也更大，正在找合适的电机。

njz · 发表于 2010-4-11 21:28:04

电机应用离心式风机
