留个位置等待海威锯台到来

秋后算帐 · 发表于 2010-1-11 19:11:57

本帖最后由秋后算帐于 2010-1-11 19:16 编辑

第五关，初查（粗查）推把的快速定位，分别是90度，左45，右45，其中90度只是用金工尺靠一下，目测还好，左右2个45度其中一个是存在很大误差的，（用推把切木线条然后用角度卡尺量出得知），其中一个45度还行，卡角度迎光不见漏光，表示已经角度吻合了。第五关需要精修复那些快速定位，那位大哥知道如何修，给个指引，，，帮帮俺

第五关不通过，

秋后算帐 · 发表于 2010-1-11 19:38:01

第6关，查T型槽平衡度，发现既第五关的bug之后连续而来的第二个bug，，
T槽与碟片不平衡，
测试道具；
1，经过0缝隙调整推把，
2，百分之一毫米游表，
3，磁铁万向表杆套装，

测出误差路径；
1，左操作槽，
2，经过游表验证的堞子的身体，

测出误差数值；
接近前锋位置：0忽米
接近后锋位置：-45忽米
左操作槽误差总值0.45毫米，误差相对很大，

重复检查右操作槽，刚好得出的数据是左槽的相反，也就是前锋0，后锋+47（接近45数值）
由此得知台面双槽是平衡的，还好，，，如果双槽不平衡，，那可以判断这个台面是不合格品，这个T槽跟堞片不平衡估计是安装不认真，，或者在运输时候摔过所致吧，我宁愿希望是安装不认真所导致，中午回家吃饭时候将此事情告知刘先生，提问该如何调整，得到答复是松开其中3棵台面螺丝，轻敲台面令它前端部分往左转微量，再查，，，

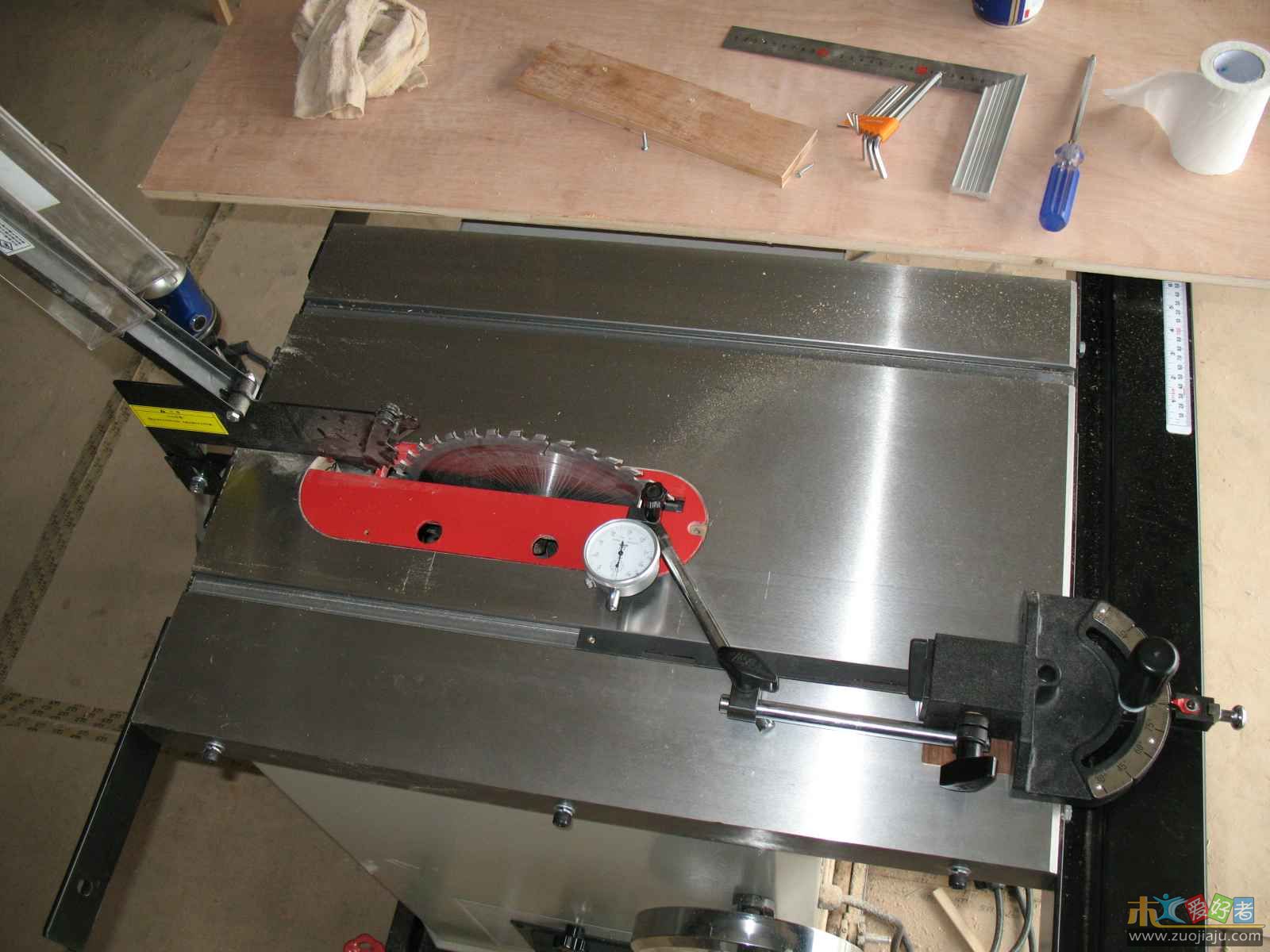

下图是我的游查图片，

秋后算帐 · 发表于 2010-1-11 19:43:29

本帖最后由秋后算帐于 2010-1-11 19:47 编辑

后锋误差已经达到-45

秋后算帐 · 发表于 2010-1-11 22:34:49

下午根据指示，松开3个螺丝，一边观察着表，一边用力扳动那条大棍棍，，，可是连推都不朝我希望的方向走，，更不用说轻轻敲打了，无奈把4个螺丝旋下大部分看，看到螺丝与孔洞已经干涉住台面往方向的移动，，，

因此判断这应该是产品部件尺寸存在误差，然后安装线的人员未能发现又没有上报，继而调试线的工人也不上报，存在不认真调试的可能，觉得运输造成的桌面移位的可能性太低了，，因为螺丝孔洞的不对位，导致调试工作得不到充分的余量，调试工瞒报合格继而出厂，，，希望厂方调查调查，让产品质量更精益求精。

秋后算帐 · 发表于 2010-1-11 22:42:19

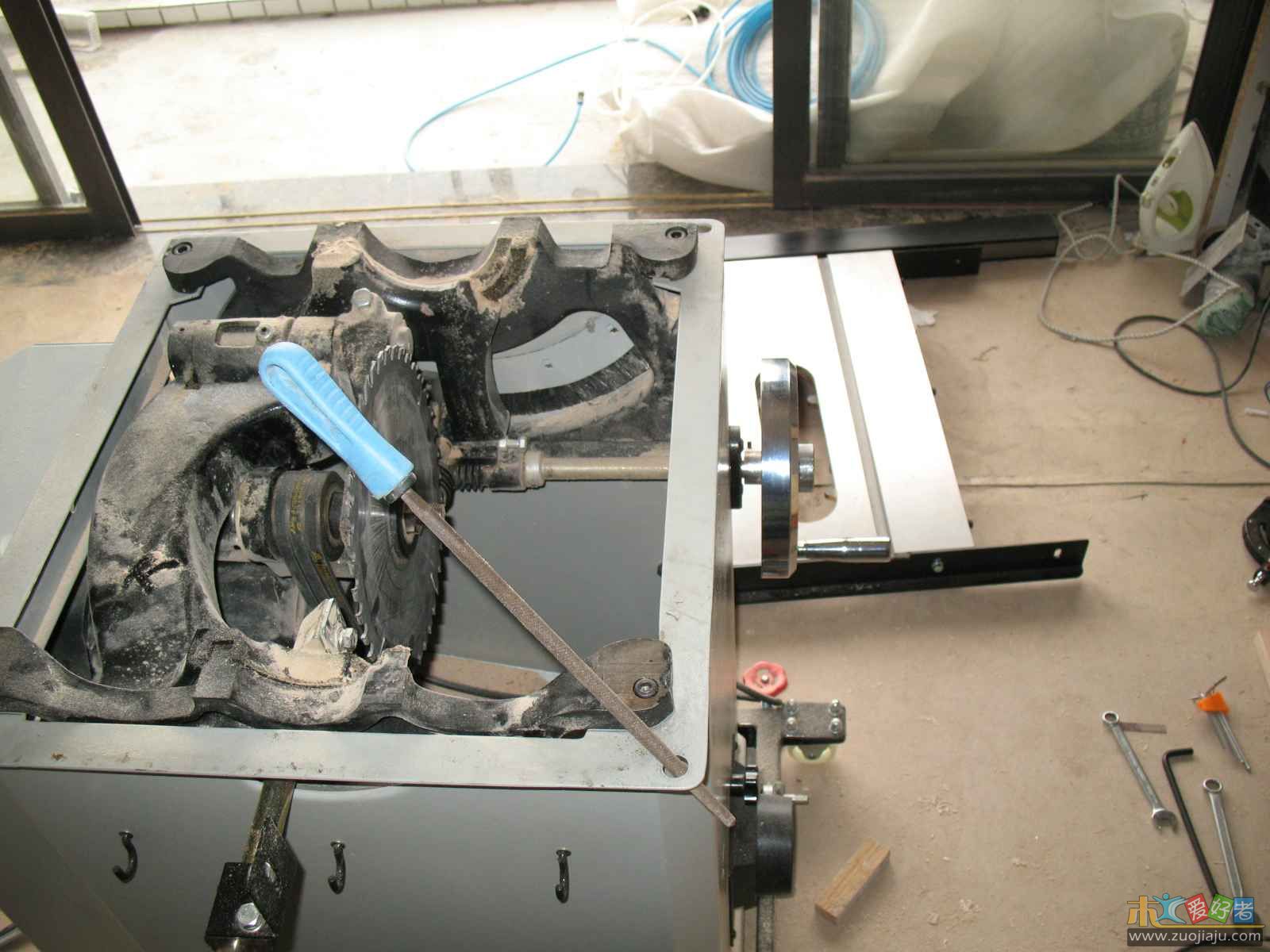

手工扩孔，把干涉桌子往调整方向的孔扩大一些。

秋后算帐 · 发表于 2010-1-11 22:44:54

本帖最后由秋后算帐于 2010-1-11 23:43 编辑

挫完后，把桌子重新拆散，，因为把桌子拿下来时候特别重，而且还拖着大棍棍，再拿上去肯定不行了，然后就可以根据刘先生说的，用手都可以轻拍桌子，看着表针转动，我知道调试接近成功了，，，，

调试完成后，锁紧4个桌子螺丝，，，继续组装，一个人组装，，一个字，累，

图示一个人上棍棍，只能是这样单边上了，先固定一个螺丝，然后才提起另外一边，

秋后算帐 · 发表于 2010-1-12 00:19:43

经过一番努力，第六关通过，重新拧上一块大芯板条，然后开机器锯之，，，剧断后，前后移动推把，听到木头经过前锋与后锋的声音都是轻微的丝丝声，就知道T槽这次跟锯片平衡了，

一番努力之后的成果，拍照留念，只有就只有剩余3个测试没有完成，一个是大靠尺与桌面90度测试，一个就是推把的快速定位修复问题，还有一个就是经过揉捏之后的锯片到锋误差率测试，还有就是缺了的部件到达的安装，
过几日才作终极汇报，现在继续等待中，，，机器照用，就不等了，
