出掉全新得伟618就是为了它，瑞士ACIERA 万能铣床 F3

铁木匠

工业级的

ZAZ

这床X轴行程大概300毫米，Y轴行程150不到，120-130毫米吧，Z轴行程也是300毫米左右，以上都是目测的，没有拿 ...
, ^) O- F" X! }8 U6 s5 K$ f$ Itongbaoa 发表于 2009-12-30 20:07

8 |8 }% u: X1 [
       这是一台万能工具铣床，增加一些附件，如分度头、迥转工作台、挂轮架等，可以干许多活，加工复杂的另件。以前北京仪表机床，昆明铣床厂，丹东机床厂等都生产过类似的机床。是台好床。
0 u+ D" S5 K1 l2 j) [+ }
: d7 W1 b' a% K    另外，看到给你的短消息没有？

横州仔

天啊。
: t& _' |, W; g) h, }都专业级了。
4 D& L1 z# k  ?, A. N9 [呵呵，我们只能望其项背了。

keira6699

真的很专业啊

小强子

好大。。。。。。。。。

老鼠二号

慢慢玩吧，你才是刚开始，这个机床用于木头就不是很划算了，要是金属加工就要配上很多的刀具和辅助工具了。机床好回家，附件就麻烦了。

bsbbxy

这是个老式的工具铣床，成色一般，适合粗加工。不适合木工转速太低

ZAZ

LZ很幸运，淘到一台好床子。这是一台老床子了，瑞士的ACIERA公司是家老牌机床厂，1987年时F系列的万能工具铣床已有F35、F45、F55了，这些都是数控的。看图：
8 G& W) v# P6 ?# ^


5 p! A6 g0 h- Z1 \( y LZ淘到F1型适合于小型机修车间使用，也适用于教学和学徒练习用。

ZAZ

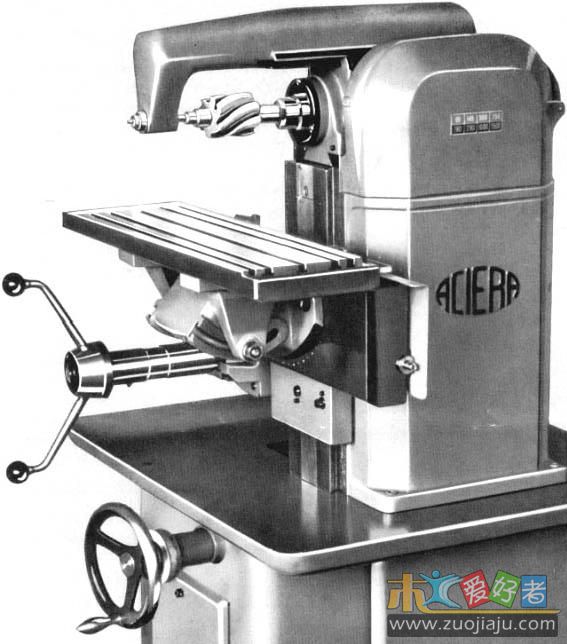

刚才我打错了，应当是ACIERA F3。

tongbaoa

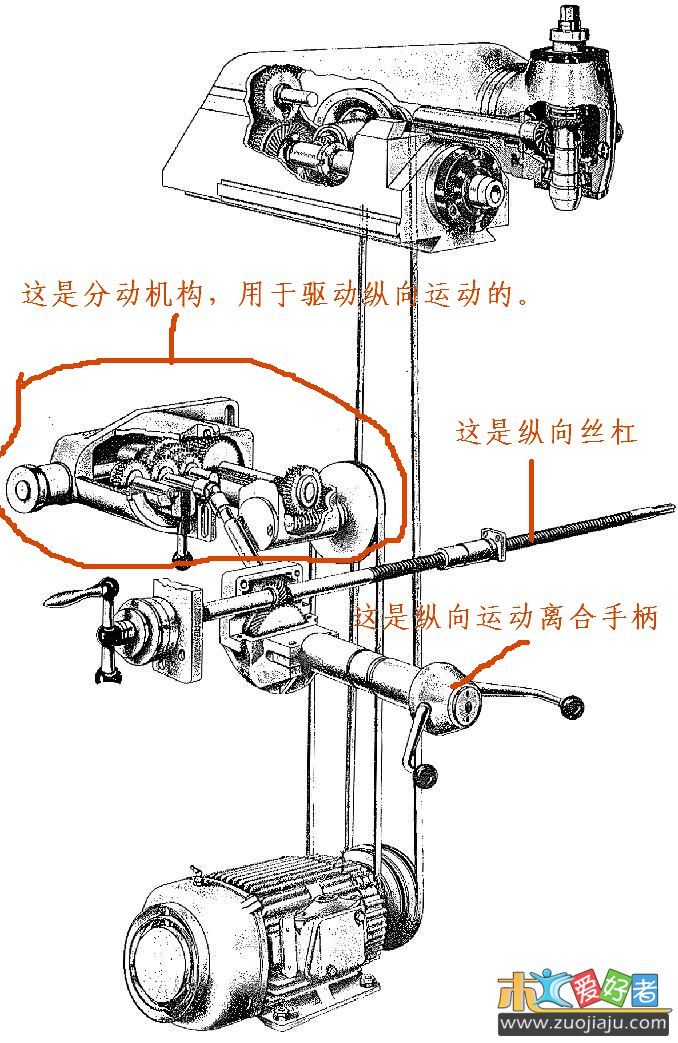

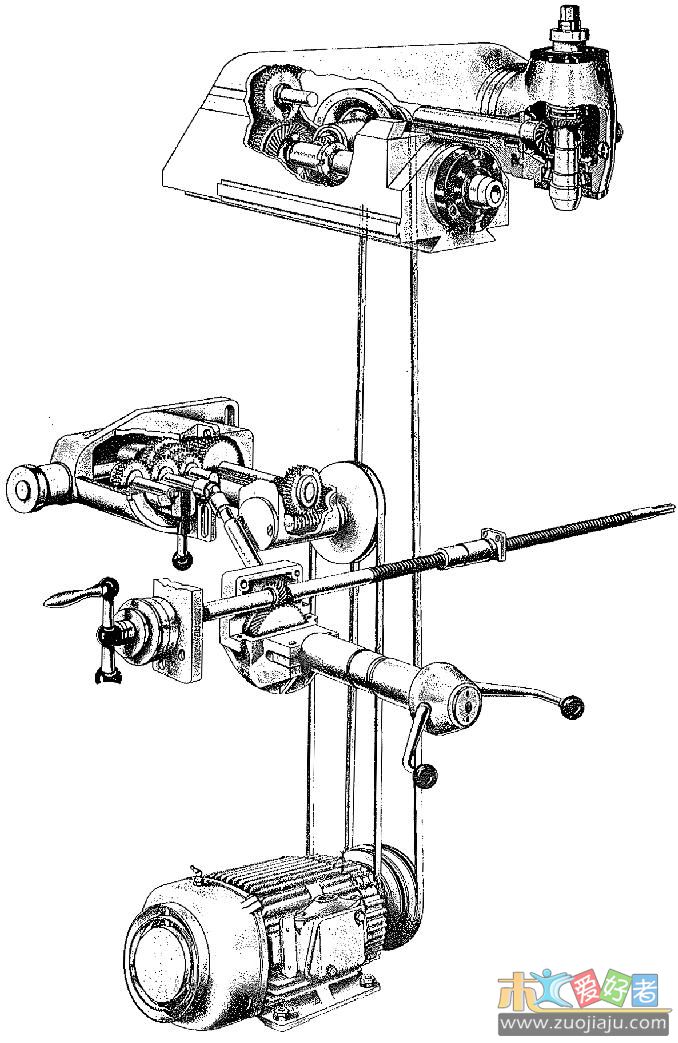

可惜少了一些重要的配件，需要自己加工的话还有点难度了，不过这个铣床刚性很好，看看卧铣刀的直径宽度就知道了，可惜没有这个重型卧铣刀支撑架，只好以后有条件使用钢板焊接一个了，难事不难的，要铸造就有点难度了

ZAZ

这回看得更清楚了。


) b1 a5 `& k. [0 E+ O) X, q- c& x$ X

ZAZ

在上个世纪七十、八十年代之前，特别是数控技术，加工中心大规模出现之前，万能工具铣床曾经是金属切削机床的一个重要机种，它的主要功能是在铣、镗、钻方面，特别是配备大量附件之后，在一次装夹工件之后能完成各种复杂的精密另件加工工序，在军工、机修车间都能看到它，一些大型的万能工具铣床，西方曾对华禁运。

# p, T' Z$ s2 H6 x' P8 z      当时德国的MAHO公司、DECKEL公司，瑞士的SCHAUBLIN公司、MIKRON公司，ACIERA公司、意大利的RAMBAUDI公司等都是顶尖的万能工具铣床生产厂家。加工中心出现后，依赖于人工操作的万能工具铣床的优势逐渐减弱，现已逐步退出历史舞台。但在一些小型加工厂，仍能见到万能工具铣床。
# U; O1 K" O' a* @

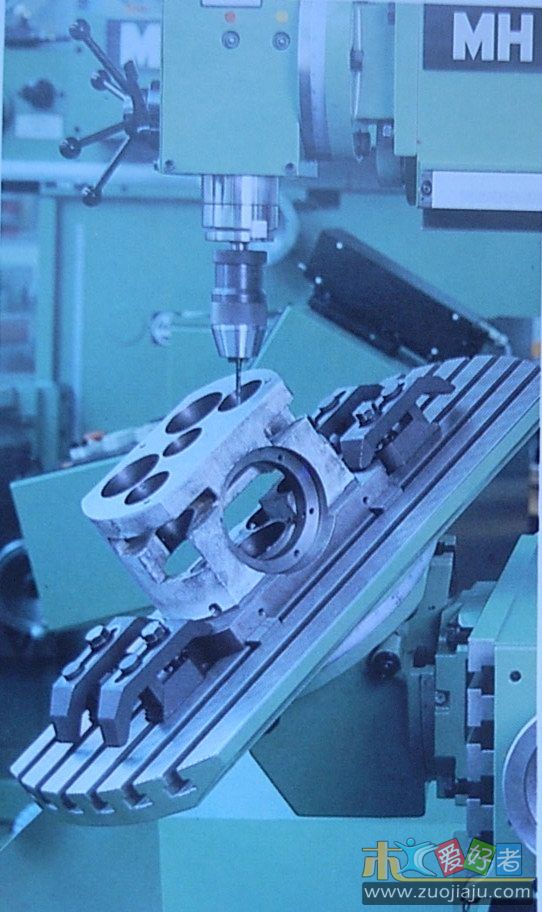

MAHO公司的 MH400P

" @7 q) j/ e; J8 h

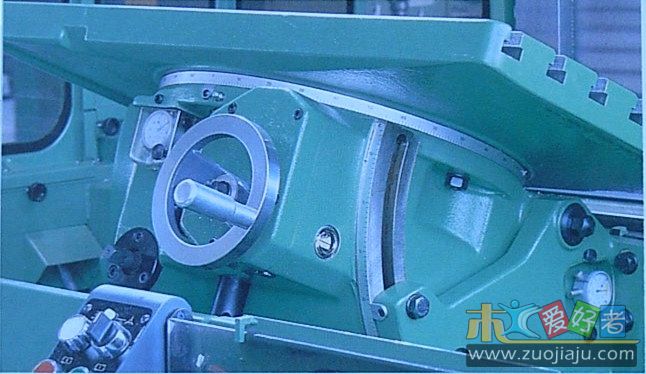

万能工作台

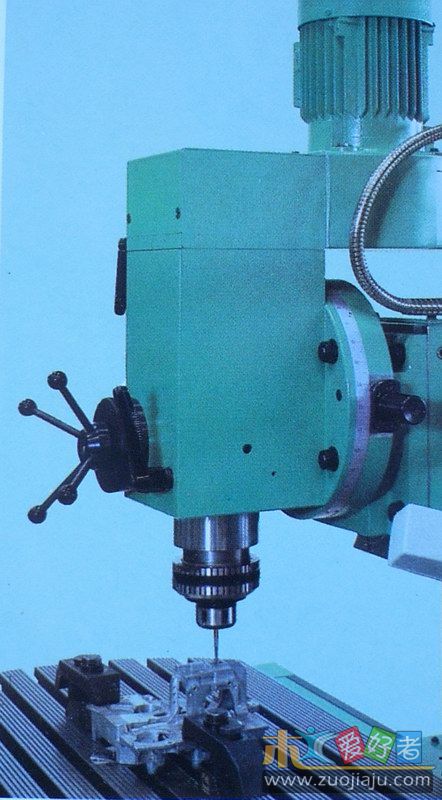

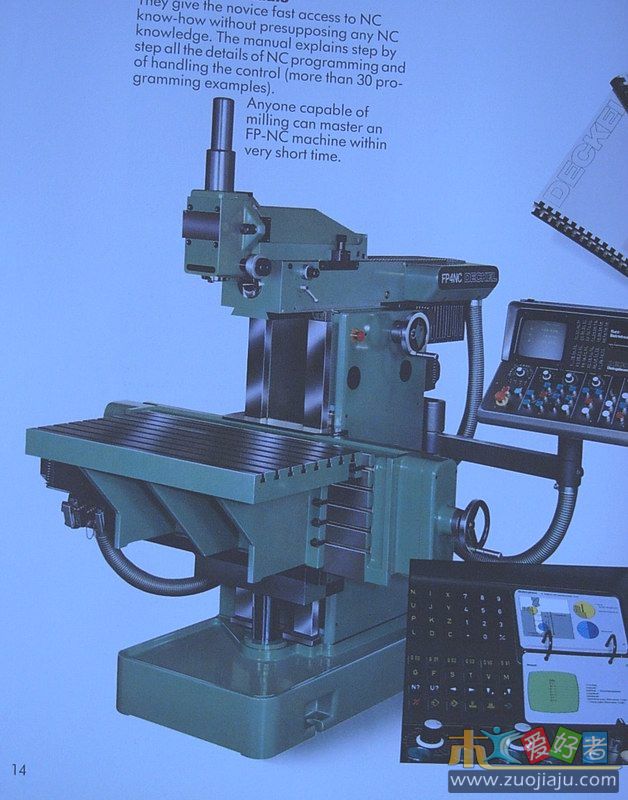

DECKEL公司的 FP4NC
2 q& L8 Y, E) ?9 d* S9 V
  n) T- R+ X0 p8 N5 r* w
0 P$ [3 n5 F, J- F- E0 }

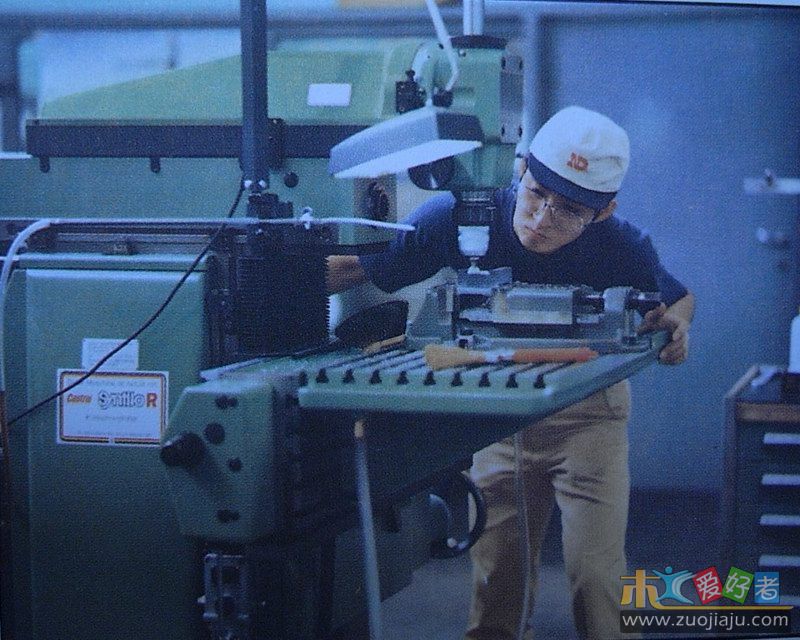

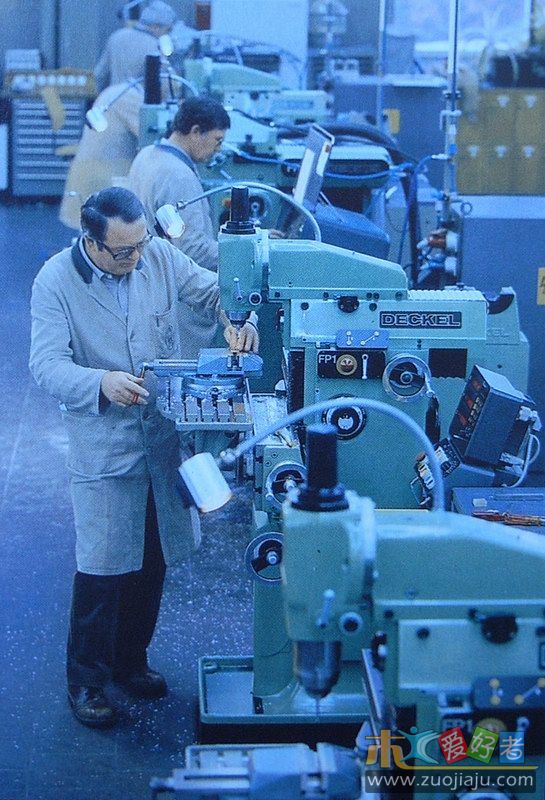

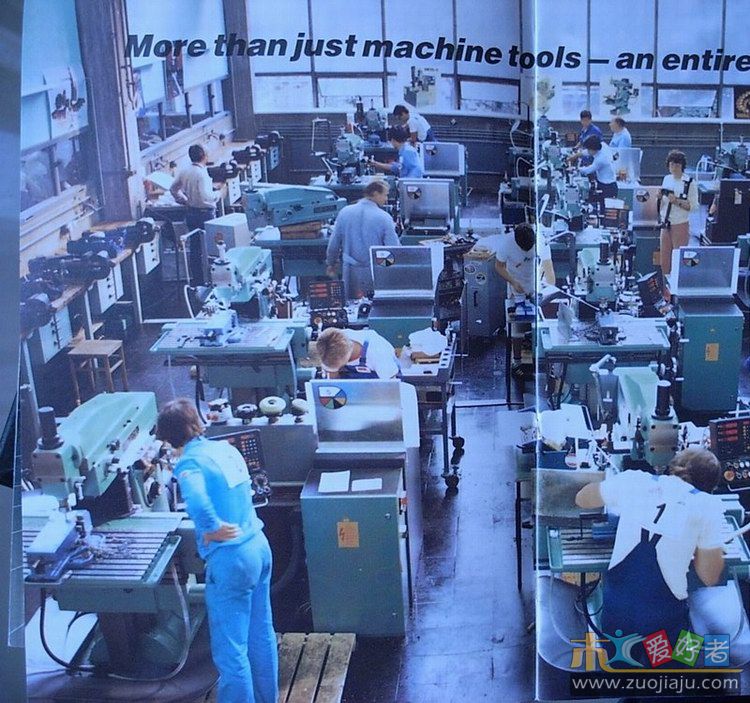

# N. Z1 g( t/ {* }DECKEL公司的装配车间 试车

% v7 t, s; u" R1 h, @# M
# z# y7 R( O3 ?4 |
& R7 j  q8 r" ?6 e5 l6 ?

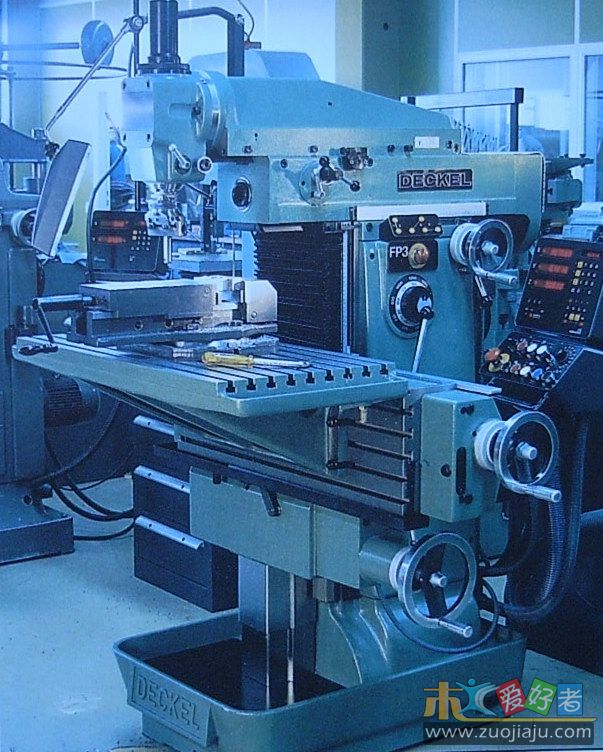

8 l, x: v: e1 i* |DECKEL公司的 FP3
/ N! V* k3 |5 d, I0 a
9 W# u) b" A4 M/ Z7 z2 _

tongbaoa

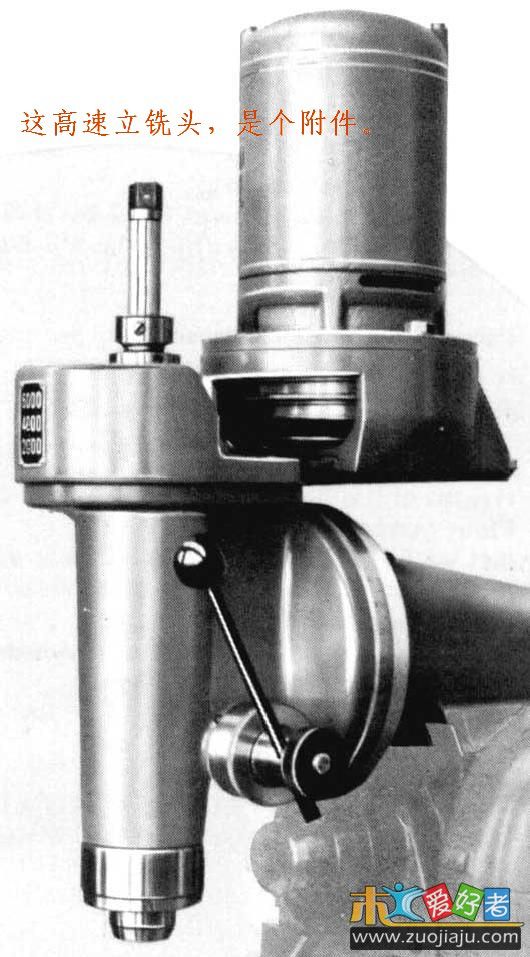

是的，高速立铣头，我也很想弄一个，今天又跑了一次机电市场，看到上海产的与丹东产的多台工具铣床，X8127的，82年出厂的，比我这台要大一级，我这台相当于X8120，以后如果看到其他工具铣床如果价格合适我还要弄来，这个东西对于小作坊之类的用处还蛮大的，数控铣床还是不能取代它

ZAZ

是的，高速立铣头，我也很想弄一个，今天又跑了一次机电市场，看到上海产的与丹东产的多台工具铣床，X8127的 ...
" m- {6 T6 k% ]3 }% x2 Z" R( wtongbaoa 发表于 2010-1-2 20:31

3 N8 p( |! p: T" n7 R
+ F) w( D5 k+ ~7 E5 e     北京仪表机床厂曾生产过一系列万能工具铣床，有X8125、X8130、X8140，有手动的，也有数控的，好像现在还在生产。当时（20多年前），一台X8130，也就一万多元，不到二万。
* ?) Y4 Q3 a" ^9 y4 `" Y   X--为铣床， 81--为工具铣床。

ZAZ

是的，高速立铣头，我也很想弄一个，今天又跑了一次机电市场，看到上海产的与丹东产的多台工具铣床，X8127的 ...
" z7 w- I7 W8 Q: n" M- Gtongbaoa 发表于 2010-1-2 20:31

1 f5 r( P1 ?+ i+ L' b) v5 x    LZ的这台床子如果能配一些附件，将发挥神威。看一些附件的图片：
$ ]+ {% X% y' q3 W6 J! s( g
4 P' d) \( \% z+ u! K* ^8 r0 w万能螺旋铣削装置
+ C$ i& i/ q( v. q5 e
+ P; c# O$ q' I7 P) V

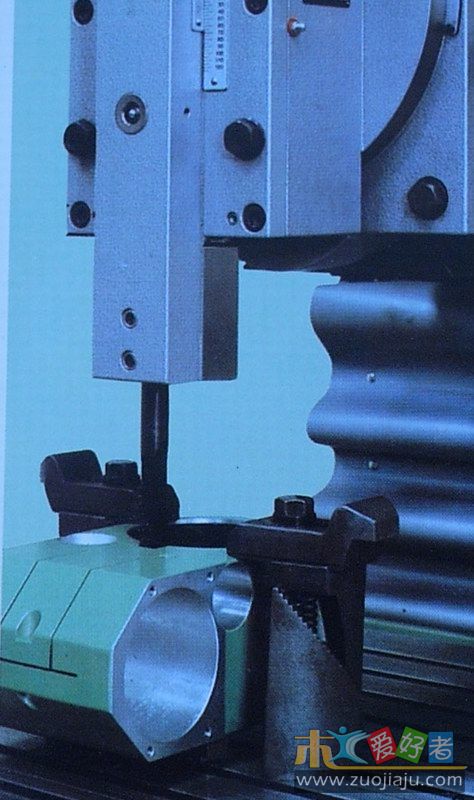

插头，可用于插槽

) W+ R/ ~5 Q5 _8 k. W0 I

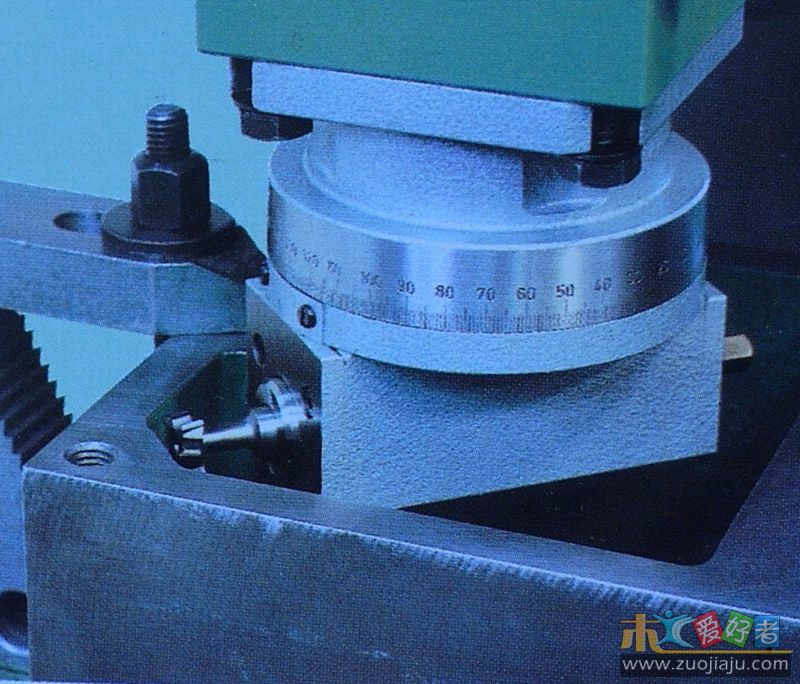

斜角铣刀头

' r, T3 W! y3 }4 o. N9 C' F
园角铣刀头
" Z! ~5 x4 ~! J" I- c
" E* Y, S& l1 i' X. l7 \

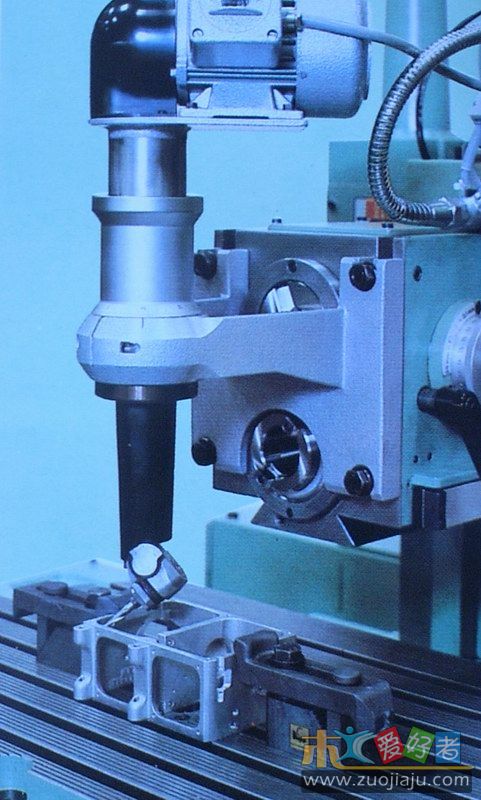

# ?* U0 l- T2 A& e高速立铣头
6 i# B4 g  |$ c# b3 V$ }" |

" l) _+ u0 Q$ i6 t7 J* G旋转工作台
6 p+ z' i6 A1 O! p4 ?4 \
& s+ F( K/ y* x$ S

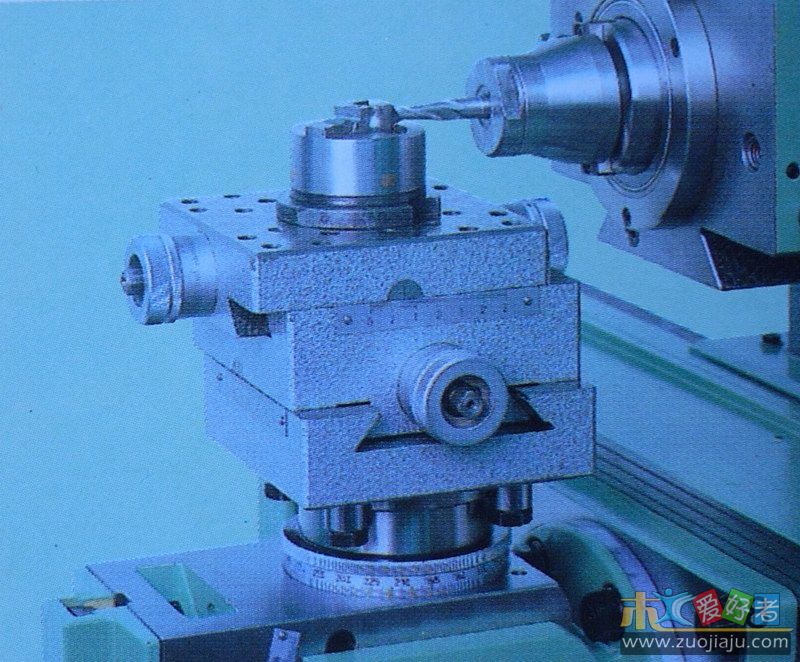

双十字双迥转装置
1 y( A- N( P* v
$ o; D  @" W4 y2 x) L
4 _1 \7 T) V" a/ W/ a: l% E7 n6 \) W
* c" b% C) G2 B2 {立式迥转装置
. G0 w4 `' M( W$ H5 G/ p% I$ e

& L; l9 P: ?+ L& `! d8 T
水平工作台
4 w! U5 A1 M+ f0 S6 y/ N! J: e
2 X' I, g1 g* a6 A

! x0 F' d4 F' W2 J6 N万能迥转工作台



圆工作台
