深夜思考，5轴木工机的RTCP是不是用来装的？

barcodearchitec · 发表于 2016-5-8 01:46:29

林大夫发表于 2016-5-8 01:16( _' w- |( e, W5 i# ~
您对木工雕刻普遍使用的平底尖刀怎么看，RTCP对多曲面光洁度的优势是否应该和刀具形状有很大关系

只要是打磨就会有凹陷，而用平底尖刀加工过后又必须要打磨。
跑曲面用球刀可以有更好的光洁度.RTCP对多曲面光洁度的优势是否应该和刀具形状有很大关系？
没有， RTCP只是对多次加工之间曲面的连接能更精准的处理，不会出现明显的接刀

k52433 · 发表于 2016-5-18 09:59:03

林大夫发表于 2016-4-26 23:20
8 s# m8 \9 w" N" O% P最后总结一下讨论结果，希望指正 _; ?, y" v: ^4 W+ u
1、rtcp大家认为最大的方便在于编程不用考虑摆长，这个摆长可以在 ...

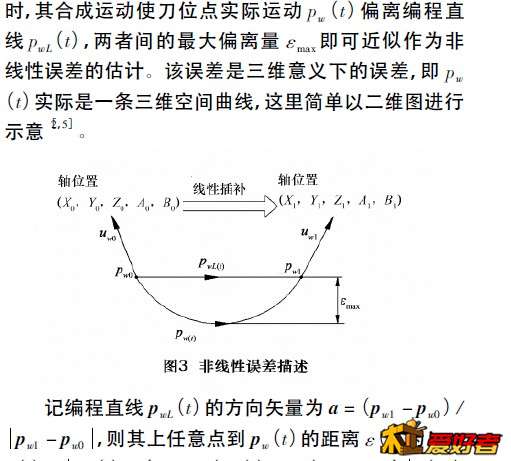

RTCP不管使用什么刀具，刀具中心管理功能，可以有效减小非线性误差，提高加工精度。

林大夫 · 发表于 2016-5-18 10:27:13

谢谢参与讨论，无论结果如何，讨论总能让人知其然知其所以然，我还在进一步试验对比

汽油发动机 · 发表于 2016-5-19 10:06:36

林大夫发表于 2016-5-18 02:27. i5 o( Q! `. h, f. r( ?4 k* r1 V
谢谢参与讨论，无论结果如何，讨论总能让人知其然知其所以然，我还在进一步试验对比

RTCP对于我来说，如果在不影响系统运行性能，且运行稳定的情况下，我非常希望有。我目前的系统没有RTCP功能，在实际加工雕刻时对工件的原点很麻烦。首先你在出路径时就要考虑好工件的原点位置，在安装毛坯时必须要对好这个原点，经常是要用垫片来调整（因为我的毛坯无法保证一致性）。大夫机器使用的五轴控制卡我应该一直在关注，但使用后的效果反馈褒贬不一，这也是我迟迟没有出手购买更换系统的原因。希望大夫在实际测试后能给出一个切实的测试评论。关于RTCP是否会对曲面的光洁度有影响，这个我在实际雕刻中感觉应该是刀具的刀尖形状造成影响，与RTCP应该无关。

林大夫 · 发表于 2016-5-19 10:24:46

目前阶段可选的带RTCP的卡不多，而且那个钱，那个级别，那个效率大家也能猜想的到，即使有不同品牌其底层代码来源也都是同一个地方，板子也是互相抄袭盗版，关于对比，也在测试，另个不带rtcp的系统今天晚上后处理可以拿来，我具体再试

lzqwq · 发表于 2016-5-19 11:44:21

大夫讨论问题的态度很令人钦佩，不光提出问题、讨论问题，还把自己的理解进行公示，这是无私的，这样的讨论对于很想入门的人是非常非常有益的，我是非常感谢林大夫

zhuzhuyu119 · 发表于 2016-5-19 11:59:53

只能学习中

lzqwq · 发表于 2016-5-19 13:24:42

本帖最后由 lzqwq 于 2016-5-19 13:27 编辑

多讨论技术为好

x27427 · 发表于 2016-5-23 10:26:09

如果RTCP就只是单独的对刀和后处理方便的话，真是日了狗了，为什么新代、广数等厂家带RTCP的系统比3+2的五轴要贵好几倍，难道就是为了让操作者舒服？五轴系统都具备3+2功能，那为啥海德汉iTNC530系统要做成7种方式可以选择（空间角、投影、欧拉角、矢量、三点、相对角、轴角），海德汉的RTCP（TCPM ）已经可以用M128控制了，那为什么还要做一个 FUNCTION TCPM优化控制？难道五轴联动的时候不要优化算法，改善运动方式、加工效率、曲面质量？这些才是最主要、最重要的好不好。

林大夫 · 发表于 2016-5-23 15:26:01

讨论的目的就是让更多人知其然还要知其所以然，我觉得这个东西可能本身不需要讨论，如果没用就不不会出现了，之所以在木工坛子里讨论更多原因可能是这个东西在木雕行业到底有多大影响，如果没有一个好用的价格能接受的带rtcp的控制板，能不能用我们熟悉的不带rtcp的板子舍弃一些东西来替代，对加工质量有什么目视可以接受的影响。这个是讨论的目的。

林大夫 · 发表于 2016-5-23 15:42:29

现在已经有人舍弃带rtcp的控制板改用mach3了，主要原因我觉得不是成本问题，盗版的几百块价格还能接受，主要是现在阶段软件界面和易用性太差了

hsrl · 发表于 2016-9-18 08:07:05

坐车的发表于 2016-4-25 07:44
3 a8 b) J5 q5 q6 O. O/ E6 a, URTCP是啥？

刀尖跟随

hsrl · 发表于 2016-9-18 08:54:43

还好才6层楼···每层都看完了，最近正在和群里的朋友抱团 D5轴机比较关心 RTCP功能，在此先对楼主表示感谢，感谢楼主让我抱着看娱乐新闻的态度逐层细读···最终评定RTCP 功能要有，此帖为造势贴+娱乐贴+疑似科普贴

木头cc · 发表于 2017-2-21 09:14:14

带rtcp 的控制器，还有一点应该比较容易实现，就是刀尖的运动速度，
而在很多低端的多轴控制系统里面，刀尖在工件表面划过的速度完全是不管不顾的，
连角度摆动或者转动的速度都是完全不管不顾的，
甚至角度头的速度直接是用设定的F值除以个360，就出来一个转速，
在转台机床中的表现，就是完全不考虑工件直径，在工件周长刚好在 360 MM左右的圆柱体表面做浅层浮雕，还没什么问题，

木头cc · 发表于 2017-2-21 09:17:54

维宏类的软件是部分考虑了这个问题，可以设置一个工件直径，内部换算了F值对应的转速，
但是相对的，F值在加工方料表面浮雕的时候，拐角联动旋转的时候，（编程的时候垂直表面模式），这个F值更多的是限制机床机械线性轴的速度，而没法顾及刀尖在工件表面的实际速度，
