D床之路很辛苦。最懊恼的是没有铣床……

木工爱好118 · 发表于 2016-4-27 00:33:12

这几天也在备材料说的很对主要考验个人能力我的园轨25带座 160槽钢磨床铣平中托班15线轨丝杠用1202销会差丝杠主轴550W无刷电机卡盘100 楼主你的呢

july1993 · 发表于 2016-4-27 01:36:13

木工爱好118 发表于 2016-4-27 00:33! q- S& ?' a7 m/ r3 N. \
这几天也在备材料说的很对主要考验个人能力我的园轨25带座 160槽钢磨床铣平中托班15线轨丝杠用1202销 ...

因为我走了弯路，所以我的材料估计有好多不能用，不过还好，做铣床能用得上、槽钢还是选择120的槽钢，加上一块160mm宽，10mm厚的钢板，铣平槽钢，还有钢板也铣平。滑轨打算也是用燕尾槽。正打算先做铣床再做车床，因为我设计的床头钢性算还可以，打算造的是金工车床，以后还会继续再造两台比现在要大的床。更重，钢性更好，做工更精细的，能横向还有纵向走刀的床。目前做的车床估计以后就是给朋友做珠子用了。

july1993 · 发表于 2016-4-27 01:38:21

木工爱好118 发表于 2016-4-27 00:33* y1 f" m! I d. Y+ x. o
这几天也在备材料说的很对主要考验个人能力我的园轨25带座 160槽钢磨床铣平中托班15线轨丝杠用1202销 ...

如果你也是造金工车床，记得一定得要在槽钢背面加焊钢筋，槽钢正面一定要加铁板，否则钢性真的不够。建议参照热爱DYI大师的作品。

july1993 · 发表于 2016-4-27 01:42:15

木工爱好118 发表于 2016-4-27 00:33
: f( F& ]8 l9 S2 `% v* F, a这几天也在备材料说的很对主要考验个人能力我的园轨25带座 160槽钢磨床铣平中托班15线轨丝杠用1202销 ...

丝杆用普通的螺杆也可以了，刚好之前买的丝杆都是硬度很高的。而且也便宜。目前中拖板我没有尺寸。打算造好滑轨再想中拖板。电机我用的是550W交流电机。在找大师求教怎样调正反转。速度是不用想了，估计不能调。除非用齿轮加上变速箱。我只能怎么简单怎么来，用减速皮带轮，要高速或者慢速的时候只能放停调一下皮带了。

13388398093 · 发表于 2016-4-27 04:03:20

持续关注,学习一下经验

木工爱好118 · 发表于 2016-4-27 19:12:35

july1993 发表于 2016-4-27 01:42* m9 q. f* ]6 e! [1 x6 l/ W
丝杆用普通的螺杆也可以了，刚好之前买的丝杆都是硬度很高的。而且也便宜。目前中拖板我没有尺寸。打算造 ...

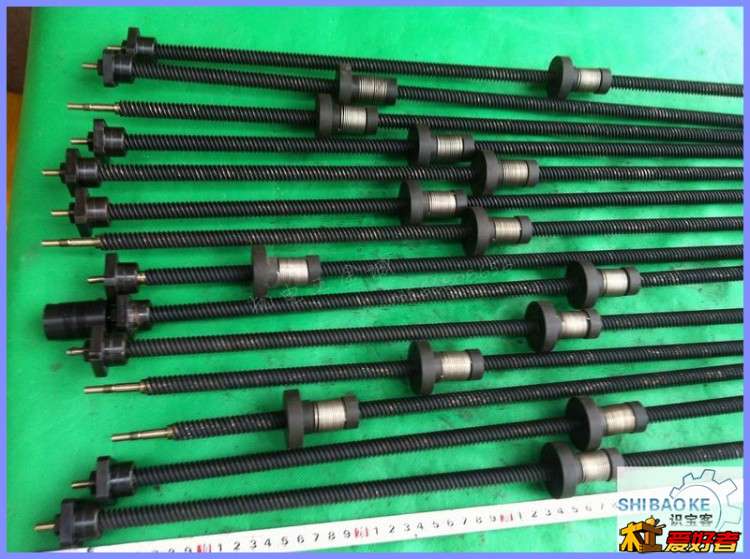

建议还是销会差丝杠普通丝杠看似强度高那只是暂时的用一段时间间隙越用越大销会差的300行程带座鬼子的才18元也不贵只是塑料螺母我已经测试了拉力70KG没问题运转丝杆可以提动看情况塑料螺母并不是普通的材料

木工爱好118 · 发表于 2016-4-27 19:13:27

木工爱好118 发表于 2016-4-27 19:12
建议还是销会差丝杠普通丝杠看似强度高那只是暂时的用一段时间间隙越用越大销会差的300行程带座 ...

最主要升级数控不用销会差那是不行滴嘿嘿

木工爱好118 · 发表于 2016-4-27 19:14:32

july1993 发表于 2016-4-27 01:387 n* s4 a W( Z
如果你也是造金工车床，记得一定得要在槽钢背面加焊钢筋，槽钢正面一定要加铁板，否则钢性真的不够。建议 ...

纯木工呵呵

july1993 · 发表于 2016-4-28 09:43:20

木工爱好118 发表于 2016-4-27 19:14. g h5 d5 T6 |4 m& j, Q K
纯木工呵呵

木工的话，那更简单了。不用像我那么麻烦。

july1993 · 发表于 2016-4-28 09:44:48

木工爱好118 发表于 2016-4-27 19:12
% g: a8 V$ `3 D/ a9 s3 P% r建议还是销会差丝杠普通丝杠看似强度高那只是暂时的用一段时间间隙越用越大销会差的300行程带座 ...

待研究出怎么自动横向和纵向走刀之后再更换好一点的丝杆。现在只是手动走刀，所以用普通的。

ysx999 · 发表于 2016-4-28 23:22:57

支持一下。

holyland · 发表于 2016-4-30 17:10:11

做车床之前需要铣床？。。。做铣床之前需要磨床的。要弄好铣床各配合面，需要单独学一年铲刮。。。。。兄弟，你的思路不对，自己diy机械，由于加工能力的不足，许多时候要利用现有的有精度的配件，必要时还是需要外协加工的。除非家里有加工中心，否则还是不要从铁块干起。那张图上的钢管、铁棒、轴承是准备做主轴箱？还要去加工？直接买个仪表车的二手车头不就好了？便宜的200块搞定，精度和刚性比diy的强N倍。还有250w的电机配40mm直径的主轴和160的卡盘？然后轨道用光轴和滑块？目测光轴的直径应该还不超过18mm。这等好有一比：小马拉着坦克然后在独木桥上走。
看楼主的描述，楼主应该是真心喜欢上了机械，希望你能走的更远，而不是被挫折弄成3分钟热度，所以忍不住泼了点凉水降降温，建议楼主再加强学习基础知识，这样可以少走很多弯路，少交很多学费。

热爱DYI · 发表于 2016-4-30 23:16:39

自己做床的很多都没有铣床，所以做床之前必须考虑现成材料，尽量购买有铣、磨过平平面的。其他的只能利用一切办法来满足精度要求。做床彻忌脱离现实的贪大，过于贪大往往失败。

july1993 · 发表于 2016-5-1 02:08:55

holyland 发表于 2016-4-30 17:104 K L& m( G' R! {; b) J3 F7 h; n
做车床之前需要铣床？。。。做铣床之前需要磨床的。要弄好铣床各配合面，需要单独学一年铲刮。。。。 ...

谢谢你的意见，这些问题在你未提出来前我已经考虑到。所以滑轨不打算用，参照热爱dyi大师的作品。改用燕尾滑轨。铣床在本地二手市场有很多小的，价格在500至一千左右，精度行，到手能用，有些便宜点的仅是缺失小部件或者电机。这个问题不难。所以考虑入一台小铣床。

july1993 · 发表于 2016-5-1 02:11:42

热爱DYI 发表于 2016-4-30 23:16
: i6 c$ P* R- C4 M1 C3 j( f自己做床的很多都没有铣床，所以做床之前必须考虑现成材料，尽量购买有铣、磨过平平面的。其他的只能利用一 ...

谢谢老师傅的指点，确实我过于贪大。所以这几天都在考虑把目前现有的材料放弃，只留下床头。然后再重新设计。尽一切最大的可能利用所有一切已有的材料。而且本地的机床加工有些小贵。所以打算入一台二手小铣床。
