2把弹簧钢制作的锛，详细介绍焊接及热处理工艺过程

机械师学木工

本周用弹簧钢制作了2把锛，采用焊接工艺将A3钢与弹簧钢对接，半加工半手工制作，现介绍制作过程。

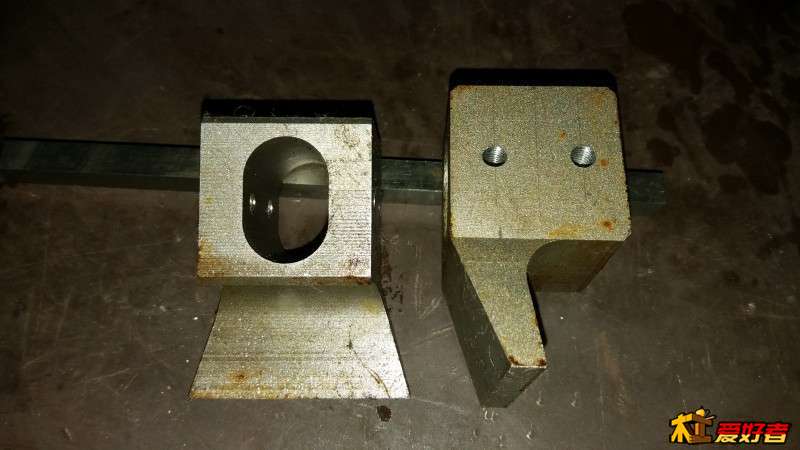

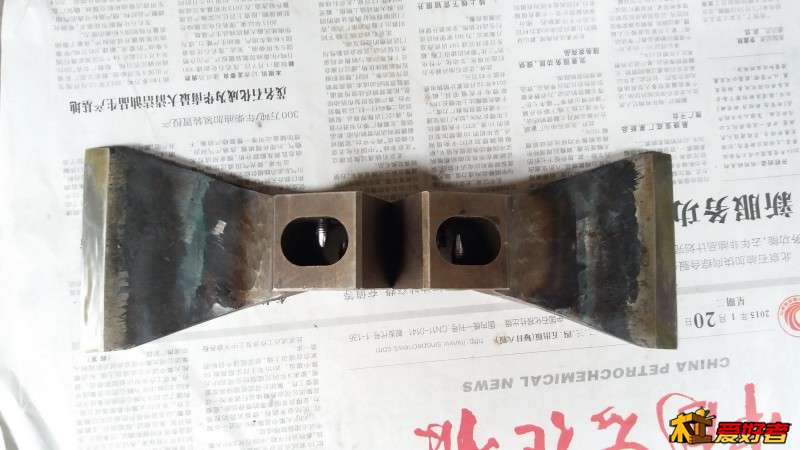

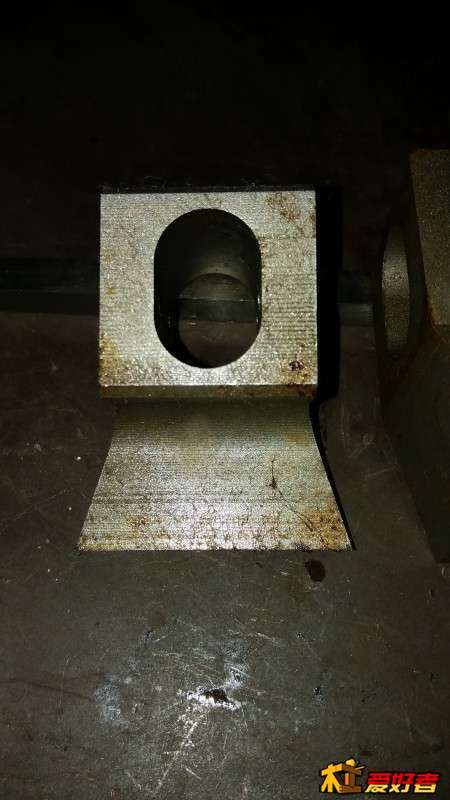

1.找机加工单位加工了2个锛体，加工厂家采用的是线切割工艺，非常漂亮！

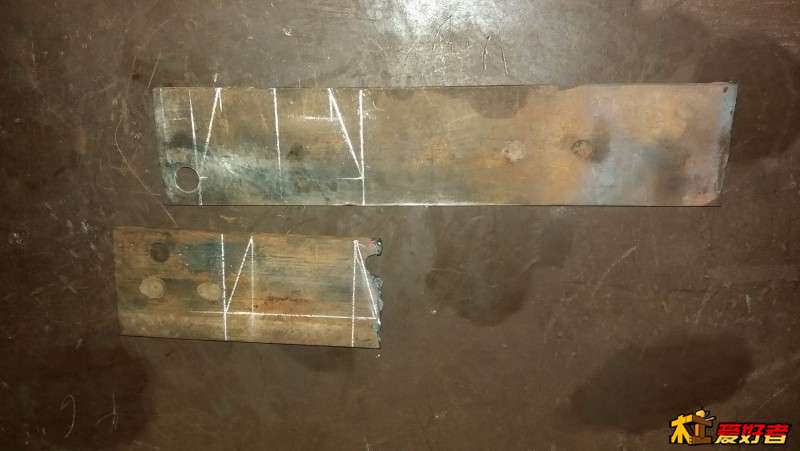

2.在“切割金属用的弹簧钢刀片”上划线，氧乙炔切割所需的材料。

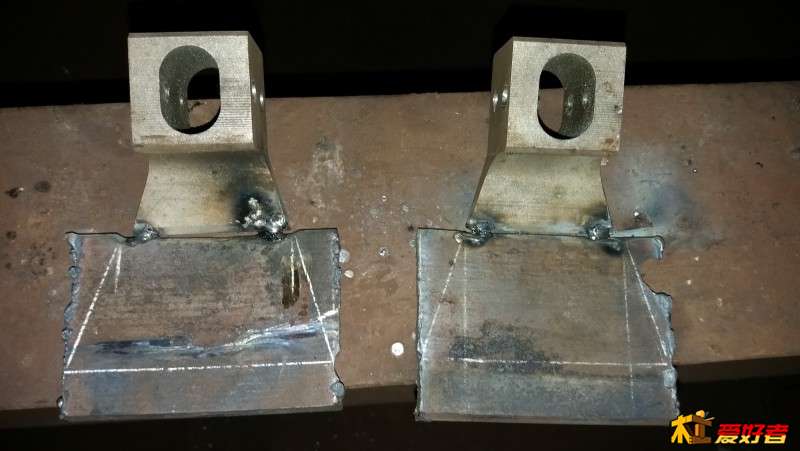

3.将弹簧钢刃口料与锛体点焊，两面要开坡口，对接处留3mm间隙，留间隙是为了在打底焊时单面焊双面成型，是保证焊透的必要条件。

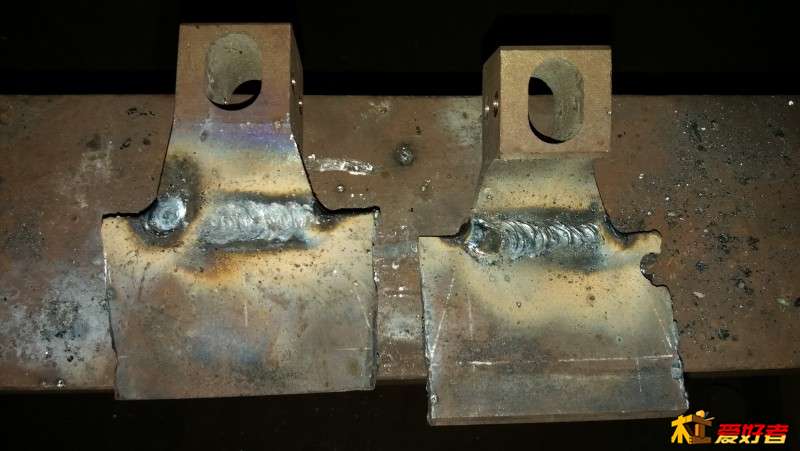

4.两面全部焊完，焊接时不能连续把一个面2道焊缝填满，对称翻面分2面4次焊接，以防对接焊缝横向收缩造成变形，另需小电流焊接，焊条最佳用不锈钢焊条，其次为J557或J507，用J422也行（毕竟是手工施力，不影响使用强度），我选用的是J557焊条，以就高不就低的焊材选择为原则。焊缝必须要高出母材，两边不能有咬边缺陷，否则磨平后就会留下焊缝的痕迹，焊缝内部不能有夹渣、气孔等缺陷，外观不一定需要连续美观，因为焊缝是要被磨平的，我这个焊的就很不错，符合设计要求。

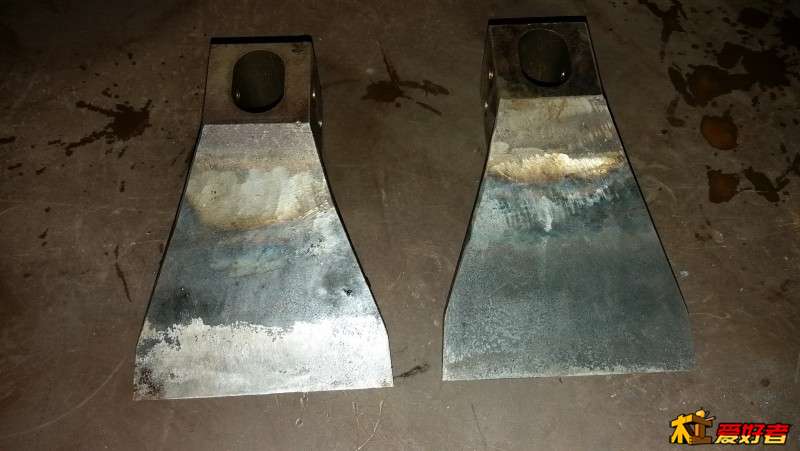

5.将凸起的焊缝磨平，打磨焊缝同时检查是否有裂纹，如果有裂纹就需要沿裂纹切出坡口再次焊接，我焊接的很成功没有裂纹，打磨要在焊后温度约200~300度时就开始，很多人因焊接件含碳量较高采用保温做法，等到凉透后再打磨，我采用焊后立刻用角磨机打磨，因为焊后的整个工件大约温度是200~300度，焊缝局部温度大约在400~500度左右，焊缝的裂纹往往在这一温度区间产生，此时不断的用打磨产生的温度，会减缓焊缝热量的散发，全部焊缝打磨平整后的温度大约维持在200~300左右，此时焊缝直接空冷，是不会产生裂纹的，另外连续不断的摩擦产生高频振动，正是消除焊缝应力的有效措施。

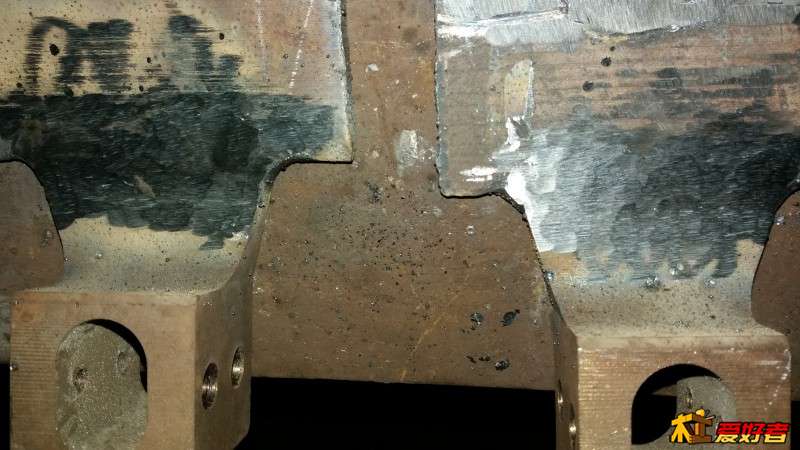

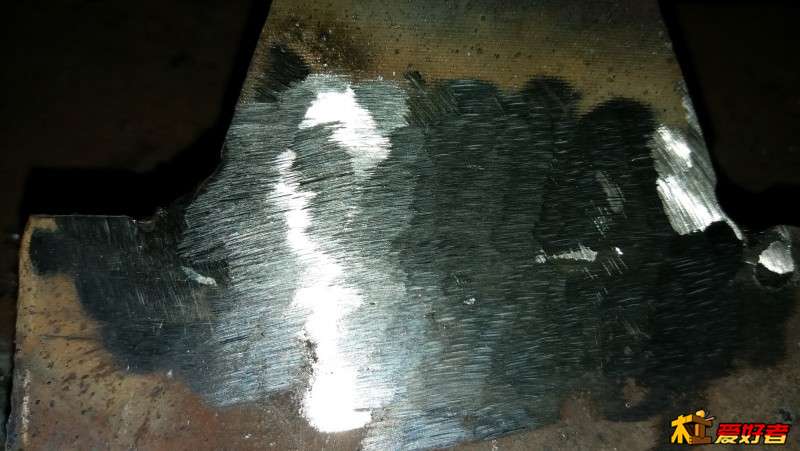

6.反面磨平焊缝的效果。

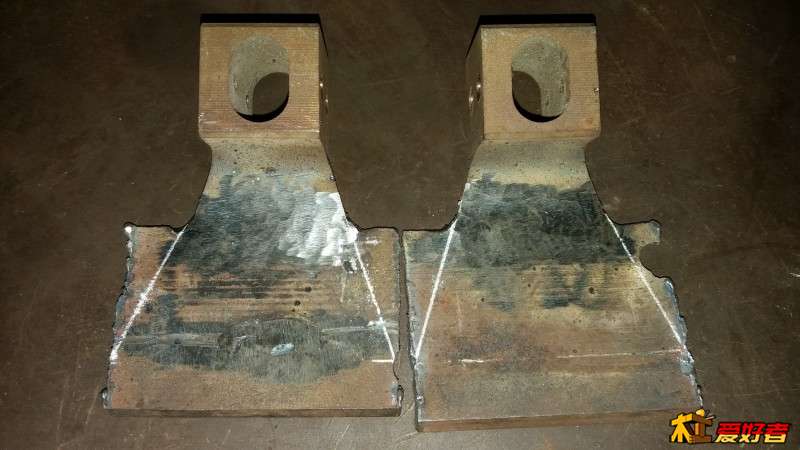

7.画外形切割线

8.将多余的材料用氧乙炔割枪切除，锛的雏形已现。

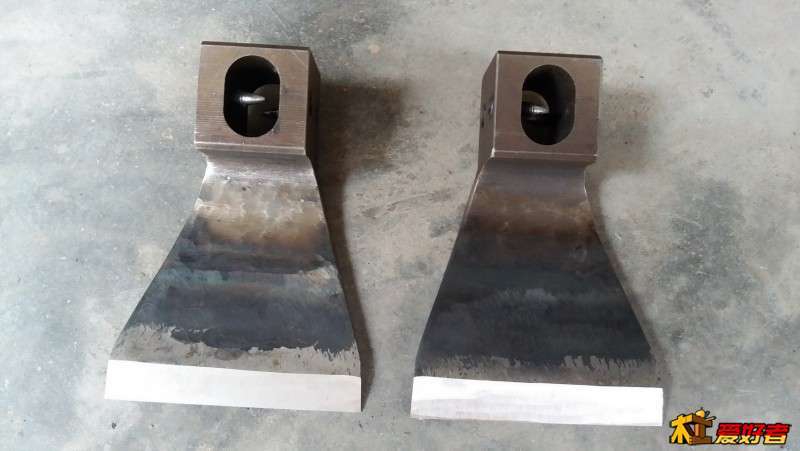

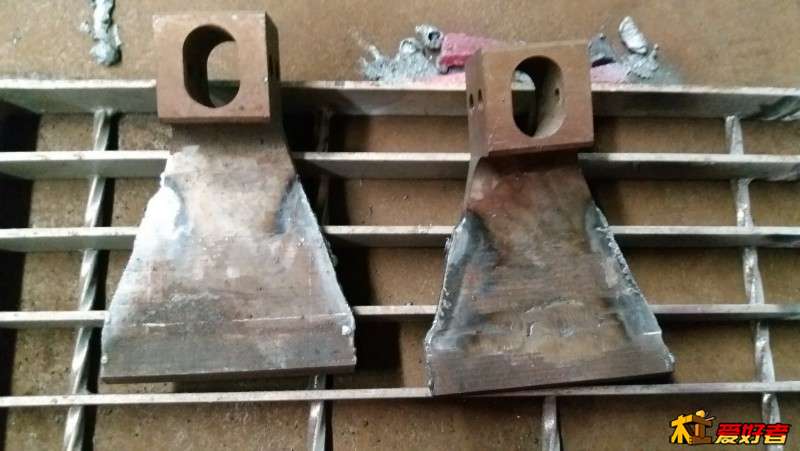

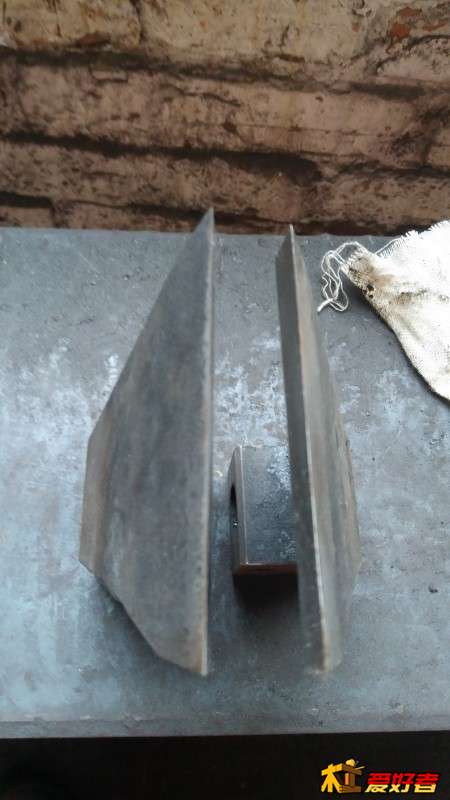

9.砂轮机粗磨整形后，刃口留3mm厚，不能一次将刃口磨的太薄，然后进入淬火阶段。2把淬火后的锛，右边的是第一个淬火的，淬火温度较低些，背面刃口呈黑色，左边是第二个淬火的，由于淬火温度较高，有白化现象。

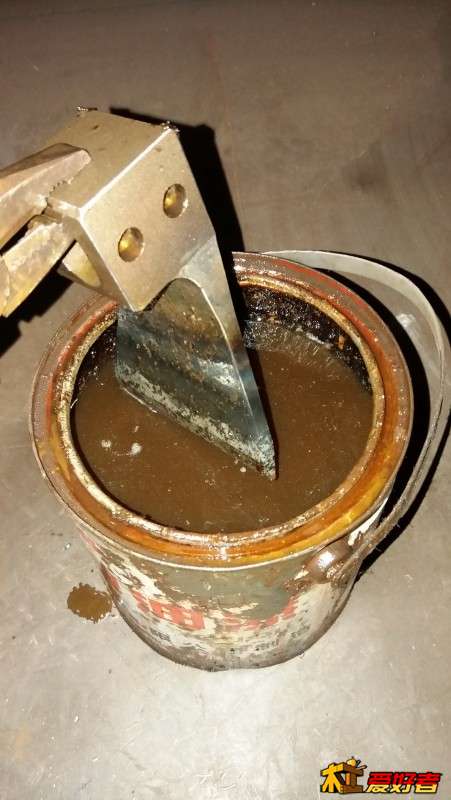

10.淬火工艺：第一个锛的淬火采用通常工艺，870度油淬，第二个被淬火的锛被放入液压油中，此时液压油表面有少量白色泡沫是油液开始沸腾的现象，我用的是2.5公斤油漆桶装的液压油，油量较少而锛整体相对的是比较大的，液压油被2次 冷却过程加热后就开始沸腾，此时的油液温度已经达到200度左右（液压油沸腾温度在180~280度之间），之所以第一次选用较低温度（约870~900度）是因为初始的油液温度只是室温，两次后的油温决定着锛的淬火冷却温度只能降低到200度且500度以下的降温速度就已经很慢了，热处理也要灵活运用，基于以上原因，第二个锛的淬火加热温度我选择1000度，有很多的朋友淬火不成功往往是因为这里做的不是很好，太注重与理论温度（840~870度），而淬火是需要灵活运用的，提高淬火温度就会产生淬火白化现象，如果我选用的是15公斤的大油桶装油，那就没有必要升高加热温度了，因为油多，基础温变化不会很明显，不过一般个人可能找不到这么多的油，我这没有问题就是180KG都有，关键是提的累人。

11.余温回火：因为油液沸腾，锛的温度就是在200度左右，直接将淬火的锛从油液中捞出，置于空气中进行空冷，这个过程就是余温回火，就是这么简单。

12.淬火后的锛，刃口白化，理论上这种现象是淬火温度达到1000度，表面碳化层在冷却中自动脱落现象。

13.留有3mm厚的刃口淬火成功

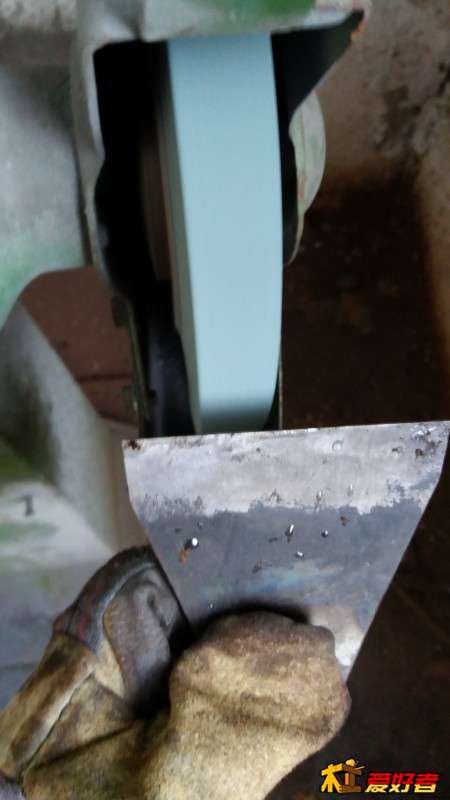

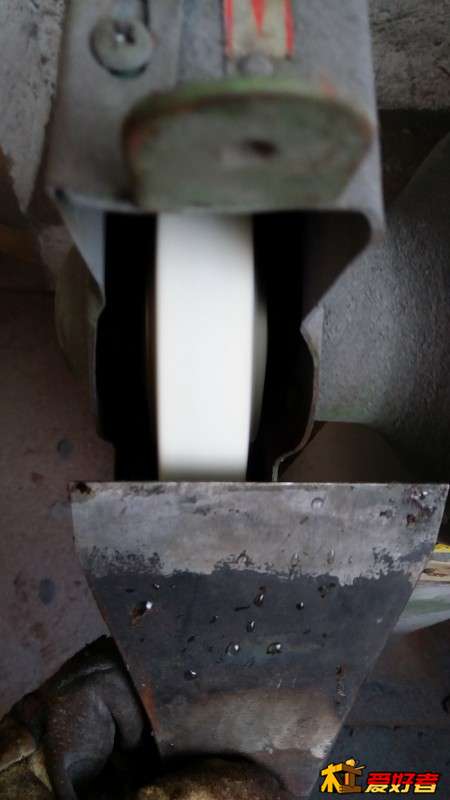

14.淬后用粗砂轮初磨，经常沾水冷却，以防砂轮产生的摩擦热将刃口退火。

15.砂轮机初磨后留1mm的刃口。

16.改用细砂轮精磨，同样经常沾水冷却，以防刃口退火。

17.两把砂轮机精磨开刃的锛

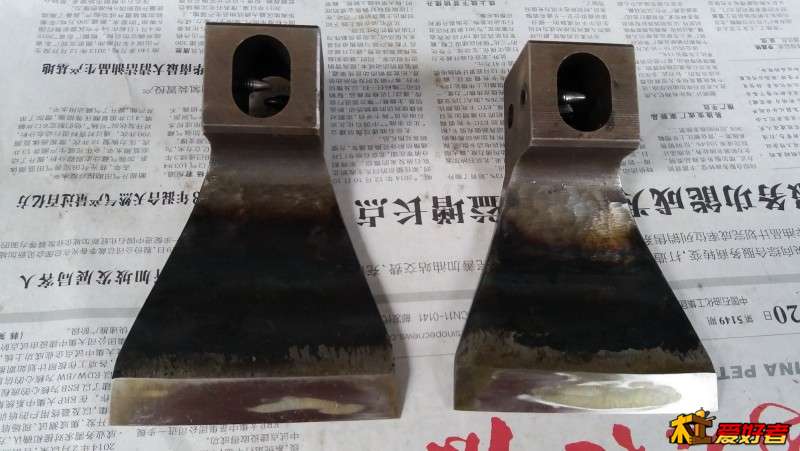

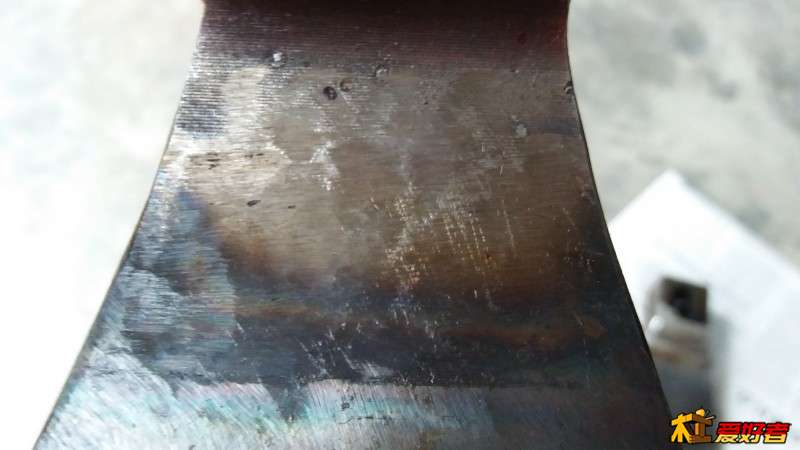

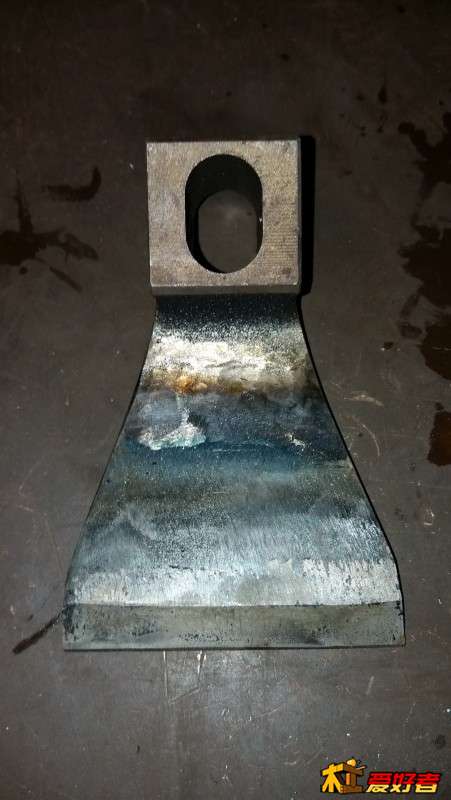

18.精磨完，看看整体效果，锛的正面磨平焊缝后也没有焊缝痕迹，这是焊缝内部无气孔、夹渣，外表无咬边等缺陷才能磨出这种效果。

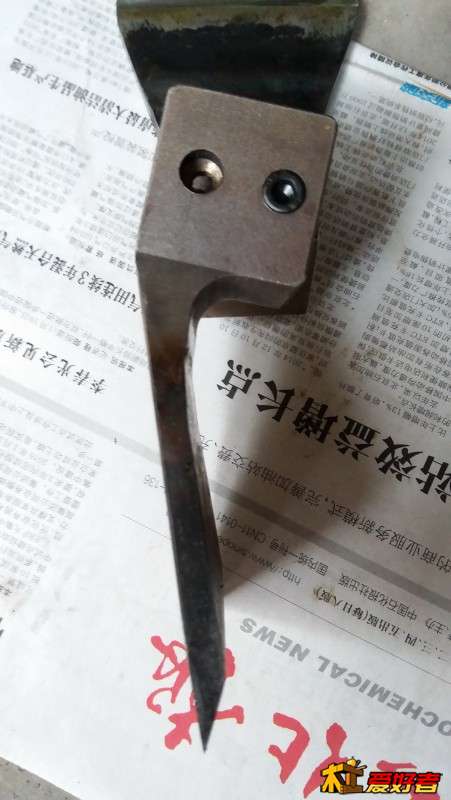

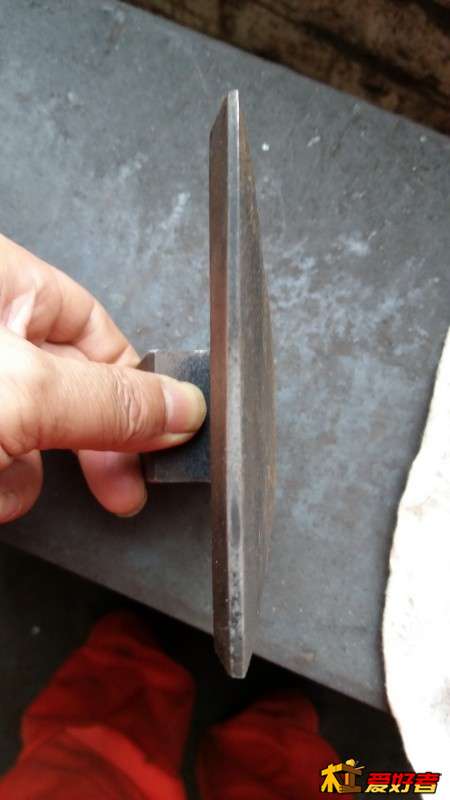

19.侧面看不出接缝，这是要求焊缝内部无缺陷，焊缝首尾堆填饱满的结果。

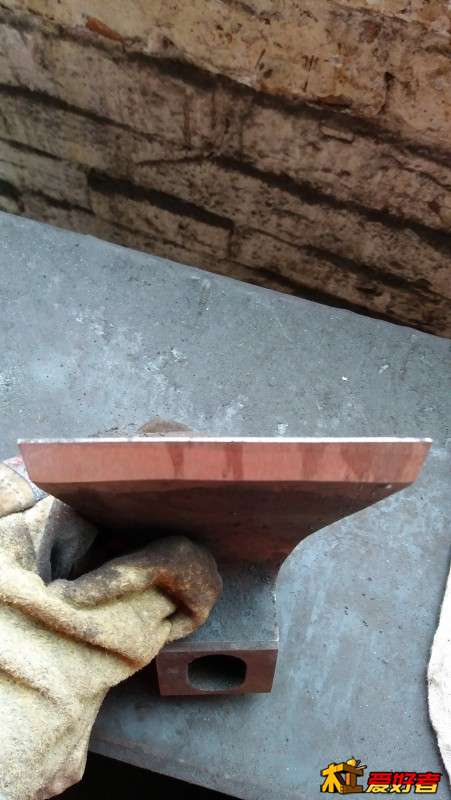

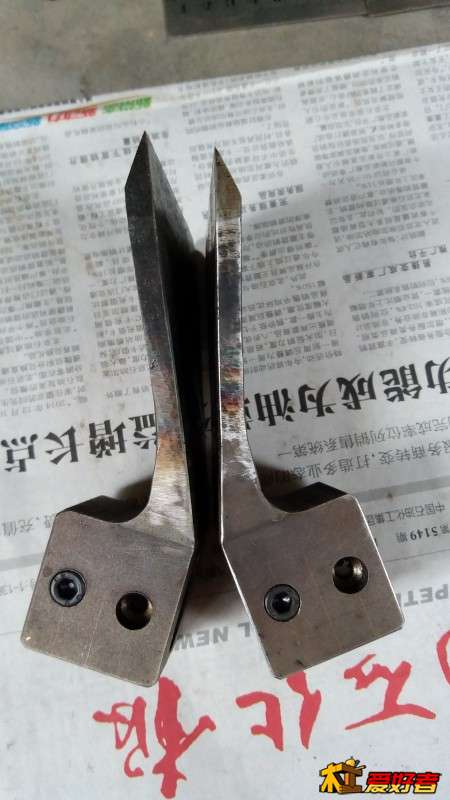

20.侧面角度效果，每个面都有2课M6的螺丝销钉，可以任选2颗装入销钉，其余2颗备用，用以固定木柄，以防脱把。

21.油石精磨，刃口中间有纹理没有被完全磨去，是因为砂轮机的外圆磨出的是一个反弯的弧面，刃口全长都精磨到，能够保持很好的锋利，就没有必要再磨下去了，因在日后的使用中慢慢刃磨自然就会消除。

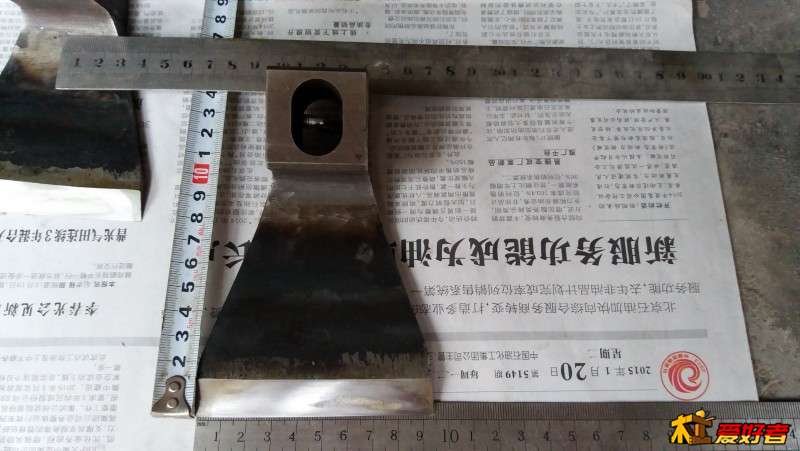

22.完工的锛，刃口宽95mm，全长145mm.

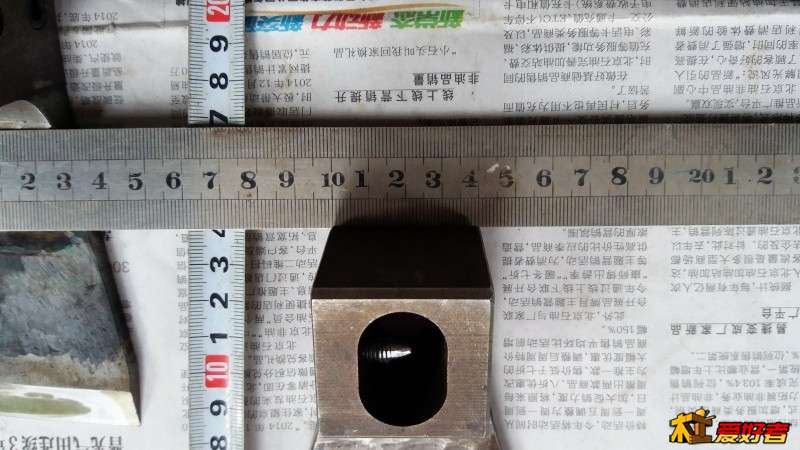

锛身40mm宽

为了做出这一贴，我处理相片都花了不少时间，写出图的配文搞了2晚，都可以再做2把凿子了，下一次我该做T12工具钢的刨刀了。
