楼主: tjshbx

用密度板 DIY 开榫机~~(之模版计算)

 荐  火.. [复制链接]
底朝天
发表于 2010-7-3 20:57:04 | 显示全部楼层
这东西太层次高了？？？闪了
回复 支持 反对

举报

cs3699
发表于 2010-7-12 22:27:31 | 显示全部楼层
偶顶啊   浪费泡花N多
回复 支持 反对

举报

mdflyy
发表于 2010-7-16 20:33:06 | 显示全部楼层
回复 1# tjshbx 的帖子( a+ F* U. S& }( t1 h1 `

: o/ b7 V+ {) I8 Q, A  x1 |0 R9 c0 s4 m2 E0 q3 o3 p
    左右两边的弧应该是对称的。上下宽度与雕刻机在的位置与到两端的距离是用一个比例关系的，到两端的距离比决定了模板上下的宽度比。如果正好在中间，加工出来的榫上下宽（即榫厚）与模板上下宽度为１：２；而榫头的左右宽度与模板的左右宽度是一样的，即径向方向的长度是保持不变的关系。  J: j+ D4 p9 f0 V
回复 支持 反对

举报

mdflyy
发表于 2010-7-16 20:39:13 | 显示全部楼层

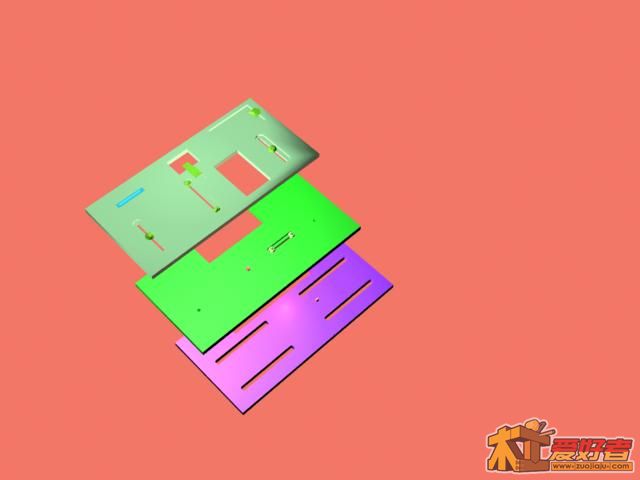

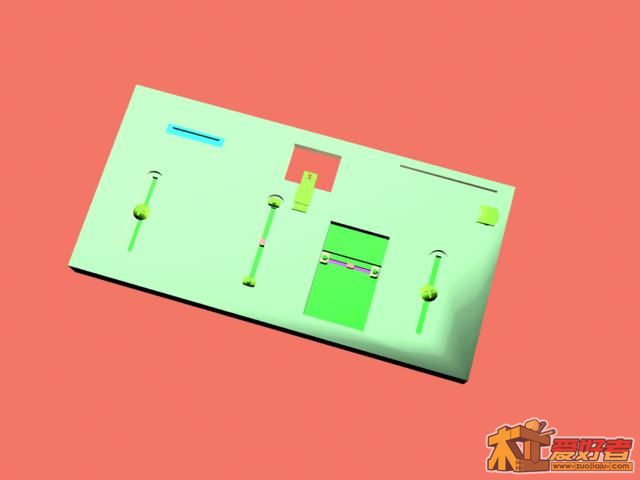

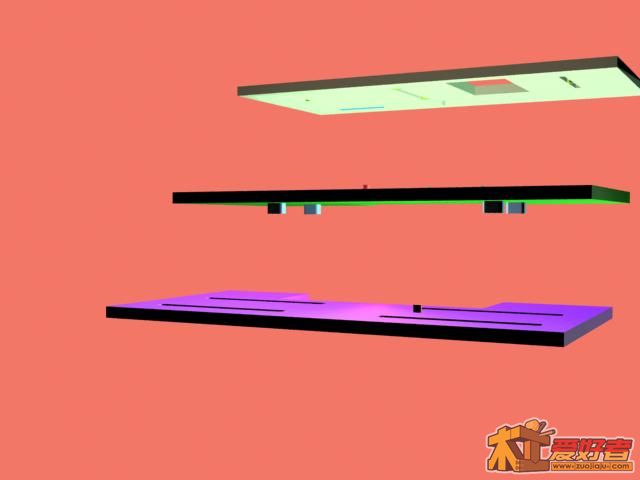

开槜机结构6.jpg 角度2.jpg 开槜机结构1.jpg 回复 39# mdflyy 的帖子
+ }5 \; h! W' u# S- G; y. y9 J3 x/ a6 h3 h0 u' O
我用3DSMAX做了一个结构图，希望对大家能有所用。
% C- c% P- o1 U% J' U
回复 支持 反对

举报

mdflyy
发表于 2010-7-16 20:55:04 | 显示全部楼层
回复 40# mdflyy 的帖子

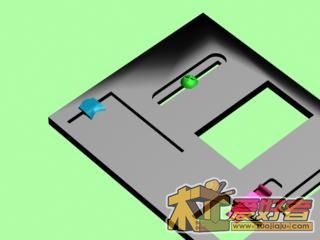

7 F5 M! z* f9 O! @5 B" O, E6 _& S最上层结构图特写1 }# b- l0 l/ [# Z. H$ I1 U
回复 支持 反对

举报

mdflyy
发表于 2010-7-16 20:57:28 | 显示全部楼层

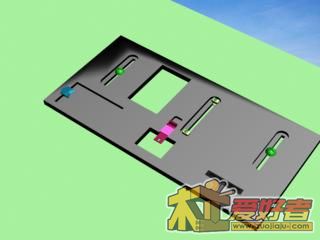

最上层特写２
回复 支持 反对

举报

mdflyy
发表于 2010-7-16 20:59:59 | 显示全部楼层
回复 42# mdflyy 的帖子2 t. h9 G+ e, N) o# D6 \3 L- n- G
$ u, b; w' _& [; Q( m
6 I* Y& ?4 Q/ _
  本来生成了一个视频文件，不知怎么传上去。
回复 支持 反对

举报

紫塞风华
发表于 2010-7-16 22:20:09 | 显示全部楼层
先记下以后再来下载
回复 支持 反对

举报

一筒
发表于 2010-7-17 09:25:01 | 显示全部楼层
雕刻机的模板不用画，做出1：1榫头的模板，用雕刻机就可以刻出来了。我的电话：027-62386069
回复 支持 反对

举报

一筒
发表于 2010-7-17 10:09:43 | 显示全部楼层
我说的是要经过计算的榫头模板。
回复 支持 反对

举报

一筒
发表于 2010-7-17 10:13:39 | 显示全部楼层
楼主的三层模板图是非常需要的。
回复 支持 反对

举报

一筒
发表于 2010-7-17 10:35:27 | 显示全部楼层
开榫机的原理是，通过模板上左右两个点的移动得到中间榫头的图形。那么做出中间榫头的模板，通过左边和中间两个点的移动，雕刻机就可以刻出右边的榫头模板了。
回复 支持 反对

举报

一筒
发表于 2010-7-17 10:43:01 | 显示全部楼层
要cnc生产准确。我的是手工刻，要和计算结果一样是相当费力
. V7 ?/ \! C7 D2 p2 J( K% r太阳鱼 发表于 2009-12-17 20:21
' |, h* \2 i0 a8 x, _

: F# J( A7 i0 b+ t5 J- F1 T5 c
用我说的方法就不费力了。
回复 支持 反对

举报

笑笑木工
发表于 2010-8-10 21:43:57 | 显示全部楼层
正找这东西,留个脚印
回复 支持 反对

举报

笑笑木工
发表于 2010-8-11 21:12:22 | 显示全部楼层
计算左右两个弧的椭圆宽度的过程及结果均未看懂，好像不对哈
