USBCNC Z轴输出改成继电器控制激光 中间还用加驱动板么？

德安邦尼

sdwyg 发表于 2016-4-15 17:15
这些不是三极管，是三端稳压集成块
9 z7 K! _3 N+ O% r% a0 U; Y8050,1815,9012,9013,9014,这些都可以，其实只要是三极管，都可以。但 ...

请教一下老师，我的A轴切换到继电器输出。。为啥不能直接控制激光？貌似点不亮。

sdwyg

德安邦尼 发表于 2016-4-16 23:08
+ l: G  H8 t' I2 H1 H6 {请教一下老师，我的A轴切换到继电器输出。。为啥不能直接控制激光？貌似点不亮。

/ O& ~$ e1 L4 w2 t0 F1 O2 g' E& b) A这个具体要看你的控制卡了。转换时能听到继电器吸合的咔吧声吗？有咔吧声，是你的激光电路有问题，没声是你的控制卡接的不对。
别叫老师，一起交流学习，我也是新手
8 N3 m4 y2 g; n# z8 Z

sdwyg

雕刻机改激光雕刻机：
0 R" `, T+ B" \3 E+ B5 i  r; D$ j1、我讲的用z轴控制激光，是说的用z轴的方向脉冲控制，是控制卡上的信号，不是驱动板上的，USB、LPT的控制卡上面都会有这个接口的，一体的驱动板也有，但是可能没有单独标注出来，这个信号一般是5v的，电流很小，不能直接驱动激光头发光。这个要注意，否则烧激光。
2、继电器控制激光，触点易打火，烧激光头，注意！所以用三极管软开关较好。
3、激光供电最好用电池，稳压电源也不能保证不烧激光头。
4 k5 Q9 x( a) x9 Y( a; }4、激光头长期（20分钟以上）工作，发光功率会下降，寿命缩短，建议加装散热！

mojianghai

德安邦尼 发表于 2016-4-16 23:05
6 I0 T- l( c/ ]9 j" U我把激光连接在主轴继电器 。。貌似点不亮。。测了一下继电器输出貌似没电压的。。所以才想到了Z轴。。而 ...

2 ~2 ~7 _$ [- T你是买哪家的控制板？我的是SKY的，要用继电器需要外接12V电源，不然用不了

德安邦尼

sdwyg 发表于 2016-4-17 08:18
* k6 S5 g; q' v: C8 f雕刻机改激光雕刻机：
1、我讲的用z轴控制激光，是说的用z轴的方向脉冲控制，是控制卡上的信号，不是驱动 ...

6 t& ?" ~3 O. B' \  g2 ~; |& b) l周末定了200个三极管一包。。。包邮。。明天我瞅瞅怎么弄。。。

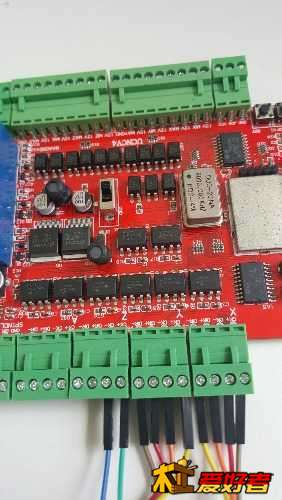

我的是USBCNC， X Y Z 标的挺清楚的。。。

- e9 b7 R( c4 T" _( u
4 X8 E9 c, w& j2 Z9 Y我就不管Z轴的方向位  把三级光的两个插上 另一个接激光头 的阴极。。激光头正 直接 接 电池盒 就行了 对吧

德安邦尼

mojianghai 发表于 2016-4-17 20:25
你是买哪家的控制板？我的是SKY的，要用继电器需要外接12V电源，不然用不了

3 m3 G0 O+ X& r) R4 e$ D% }1 T我买的是。。。哎。。我都不知道。。。
  k; ~3 z. q8 [# s
) X  ^1 {# d5 {) ]+ O5 F9 O# R说明书就写了  USBCNC 4.0

1 b% ]0 d9 Z: M. @* e0 e5 ]+ X; C
* X4 A; n5 V) g9 g0 |* v! ]; L说明书就是个 灯片

mojianghai

德安邦尼 发表于 2016-4-17 20:39
我买的是。。。哎。。我都不知道。。。
2 [: O- I7 y! H! J4 T
说明书就写了  USBCNC 4.0

没配有说明书吗？在哪里买的？看看

德安邦尼

额，看了下有个厂家名称，飞斯特

德安邦尼

sdwyg 发表于 2016-4-17 08:18
# w$ c0 S" A" t' w' b+ g雕刻机改激光雕刻机：
1、我讲的用z轴控制激光，是说的用z轴的方向脉冲控制，是控制卡上的信号，不是驱动 ...

( O+ p- m" E* U再请教一下，图纸上控制三极管开关的端口是一条线信号。。。我的卡上脉冲是两个一个+，一个-  ，。。。这样如何给三极管中间脚，发射信号呢。。

德安邦尼

谢谢。。。我试试

sdwyg

德安邦尼 发表于 2016-4-18 13:55
8 t; a" V& q2 ]( Q; j再请教一下，图纸上控制三极管开关的端口是一条线信号。。。我的卡上脉冲是两个一个+，一个-  ，。。。这 ...

- r9 B2 _* |, p1 A5 Z8 N: G1 L9 C你可以看看mach里的设置，z轴方向是lpt的那个接脚，就连接那个就可以了
- D2 s* L6 Y" P4 g

mymy3344

sdwyg 发表于 2016-4-17 08:18
雕刻机改激光雕刻机：
1、我讲的用z轴控制激光，是说的用z轴的方向脉冲控制，是控制卡上的信号，不是驱动 ...

一体板，怎么改激光啊
0 E; o; M. b) a

mymy3344

sdwyg 发表于 2016-4-17 08:18
0 q- E% n$ E4 x: u$ q) F0 l雕刻机改激光雕刻机：
1、我讲的用z轴控制激光，是说的用z轴的方向脉冲控制，是控制卡上的信号，不是驱动 ...

2 s( U. T8 v) H; C三极管采用z轴方向脉冲控制激光头。就是z轴无论抬高或者降落过程，都有个脉冲信号，激光头都是关闭的是吗？是关闭还是打开的呢？
