纯新手交流分享——阳台党的木工凳制作过程【63楼更新尺寸】

pt996

好厉害！学习的榜样，今天刚画好婴儿床的图纸，准备购买木材加工了。

戈壁黄杨2016

制作细心，支持。

zhu_h_l

谢谢大家参与。
尺寸来了，中午抽空摸索了一下sketchup，真TMD好用啊，越专一的软件，越好上手。
4 f2 ?( W5 M) g+ C

3 U  n- [9 k) o- j3 V

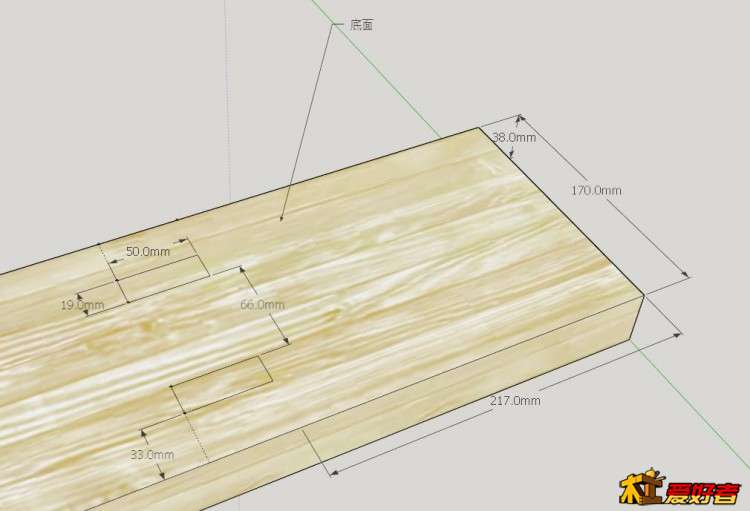

1 b! H( M/ h0 p2 b4 z, q6 i这是凳底的详细尺寸。
我的凳面整长1200mm，宽170mm，厚38mm，这是受到空间、材料和加工工具限制，我自己乱定的。谈不上美观！
2 w6 j% n0 Q2 L. t& c" H

zhu_h_l

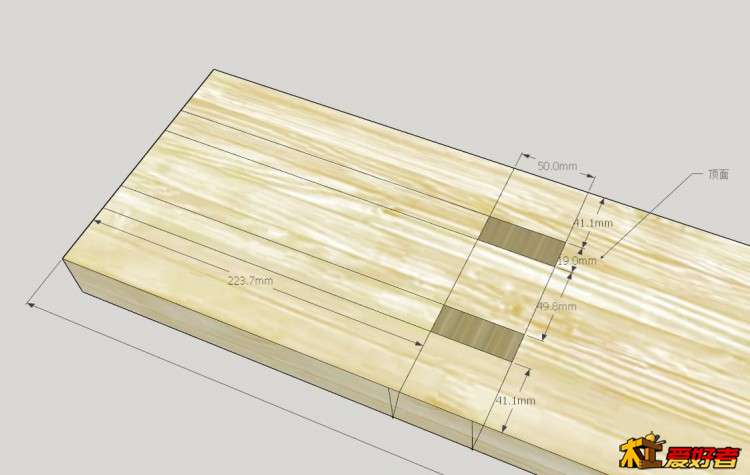

0 @, V6 Y9 u' T% b这是凳面，从侧面看，向凳面中心倾斜12度。从正面看，向内倾斜10度。
最后垂直相交的两个长方形，周边的尺寸是软件精确测量的，不会错，呵呵

zhu_h_l

/ ?) r/ E/ z$ w
然后是腿的尺寸：

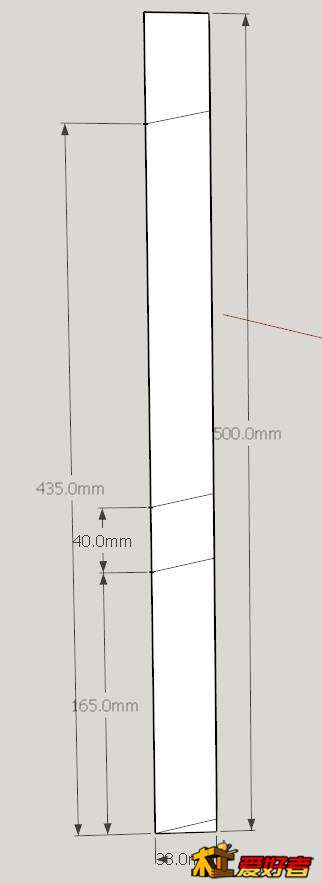

首先从38mm面来画，左侧从500mm最底处开始定点，然后上仰12度，画四条线。
完成后倾斜度+榫头，这个凳子实际高度为470mm高。

zhu_h_l

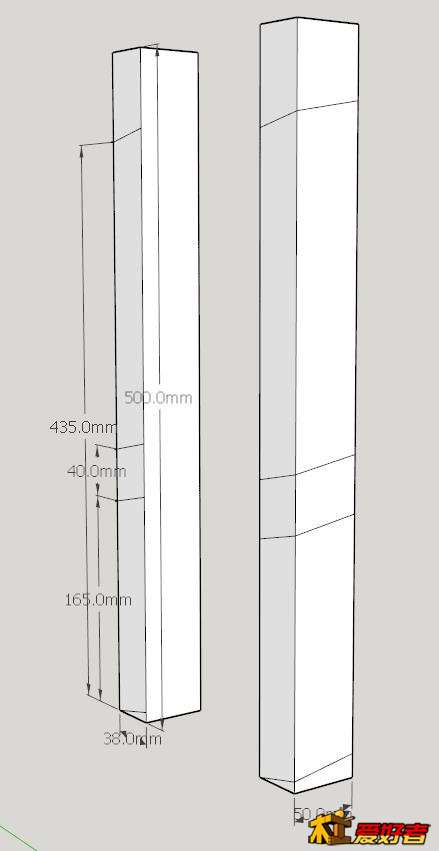

第二步：在50mm的面，接之前画的线的点，上仰10度，再画4条线。
图中我把第一步的腿复制过来的。

* i3 ^* B! ~2 H" x

zhu_h_l

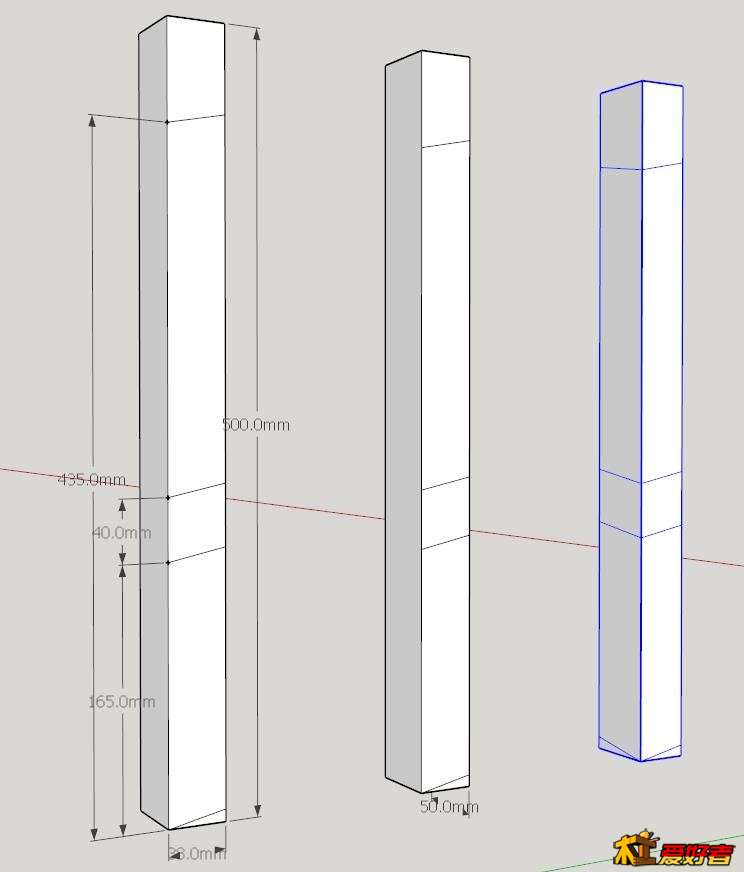

第三步：对面的50mm宽的面，一样，上仰10度，四条线。

! r! n! p- G' s& O: l  U
2 O  t- k4 v1 F

zhu_h_l

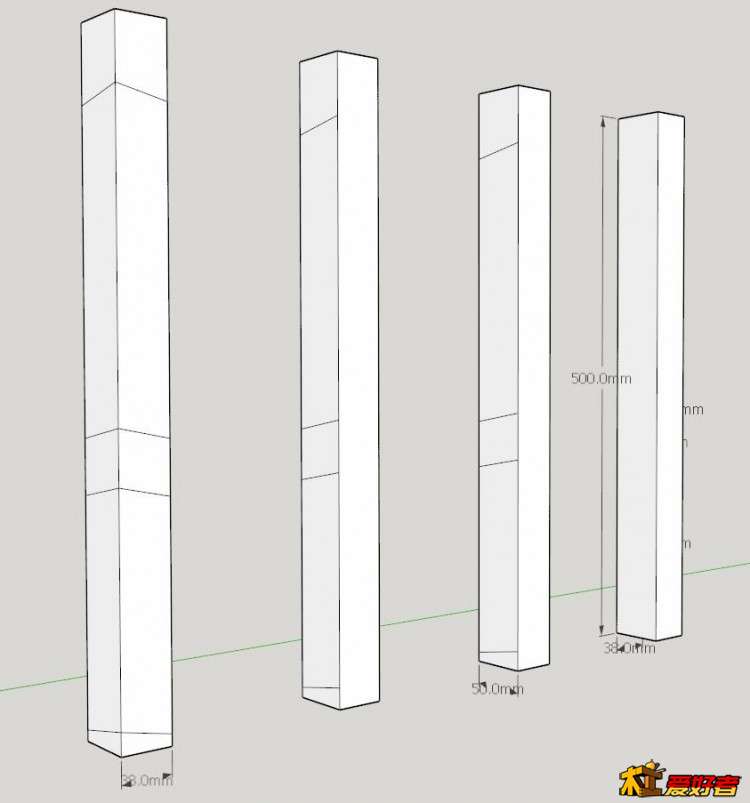

第四步：最后一个38mm的面，直接将两边的点连接起来就行了。可以用12度来检验一下

2 @+ `" x* \" |  |$ ]9 `

bioyang

四脚八叉凳，我现在也在做

zhu_h_l

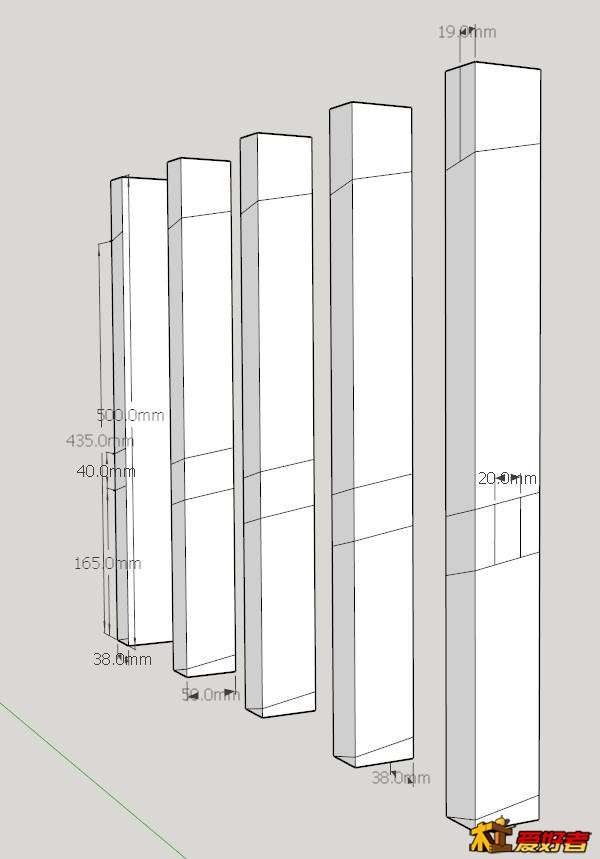

7 O% g: v# e/ B) s9 v第五步：38mm顶部，中部画榫头线。50mm面，中部画横衬的眼，我这里定的是20mm的孔

zhu_h_l

最后的横衬嘛。。。我不会算，也不会在sketchup中把这些零件拼起来，所以现在给不出尺寸。之后会了再传吧
  s2 G) g/ y- [8 H
另外，我的等级一天只能发20贴，今天又差不多用了一半了，各位不能及时回复请见谅

zhu_h_l

欲死欲仙 发表于 2016-4-12 08:14
( k$ w. T4 w, b/ O0 g" w7 @腿是不是细了？看着不太协调

6 `# h0 s: ]3 M6 ~" o3 u我是依着材料的尺度定的，没有更厚实的木方了，呵呵

zhu_h_l

不一南京 发表于 2016-4-12 09:14
/ Z8 f& i1 m( L/ A' c狂顶，弄的我痒痒的，也想做个凳子。兄台3DMAX学的不错啊

3dmax太复杂了，我只懂点皮毛。我发现sketchup这个软件超级好，是画设计图的绝佳工具
/ G6 U8 S, z8 O: }! a, O+ F

zhu_h_l

winnerid 发表于 2016-4-12 13:51
凳面的斜孔是从两边分别凿直孔? 还是直接就凿成斜的啊，怎么保证凿穿就是要的角度啊?

我是从底面和顶面重合的地方开始掏，掏穿了之后慢慢扩大，修出斜度。有经验的人直接斜着上凿子，也不画重合线框

zhu_h_l

胡滨 发表于 2016-4-12 11:27
长度方向岔开的角度小了点，最好把凳子两头锯短，对地面投影不超过脚，要不干活容易翻。我就是偷懒做了个长 ...

我跟着坛子里的帖子学的，也不知道长度方向为什么要100:18，软件里画着看，差别不大，就照着做了
