自制电圆锯导轨

好好他爹 · 发表于 2016-4-12 21:33:20

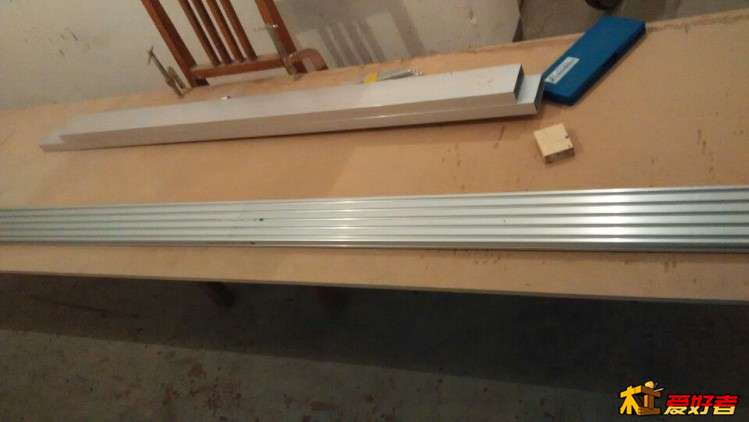

两根工业铝合金20100，用一字槽条连起来，总长2.7米。

好好他爹 · 发表于 2016-4-12 21:34:40

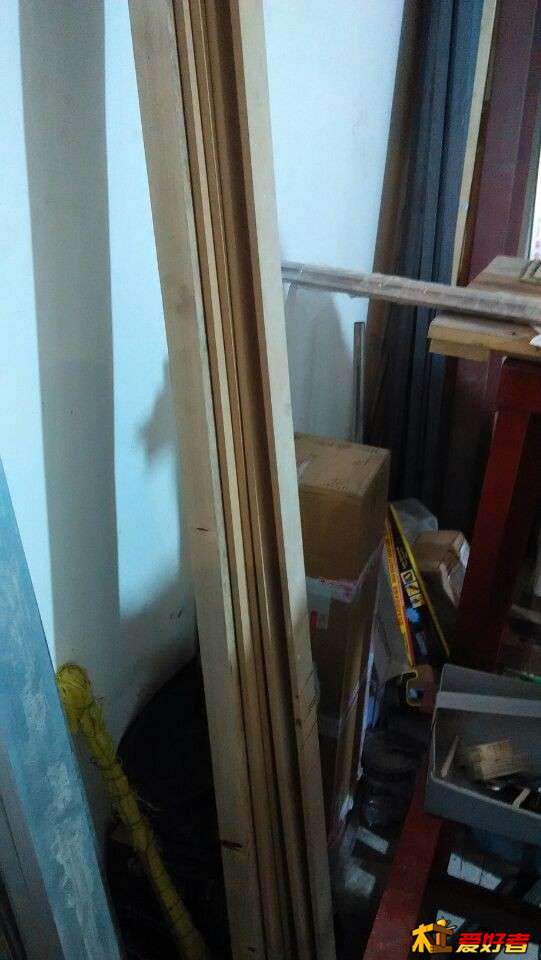

割了4根。割不麻烦，麻烦在固定密度板上了。我图省事，固定在椅子上，不稳定。

好好他爹 · 发表于 2016-4-12 21:35:30

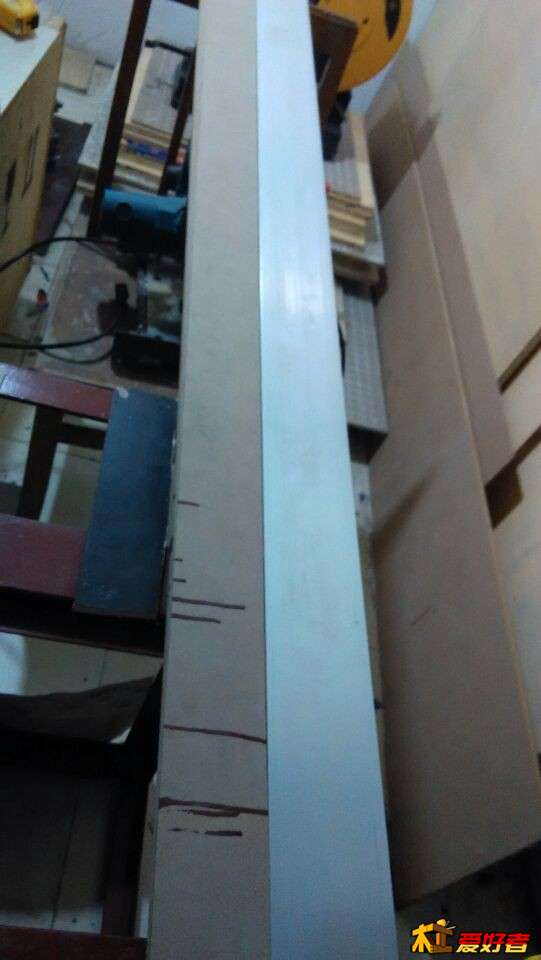

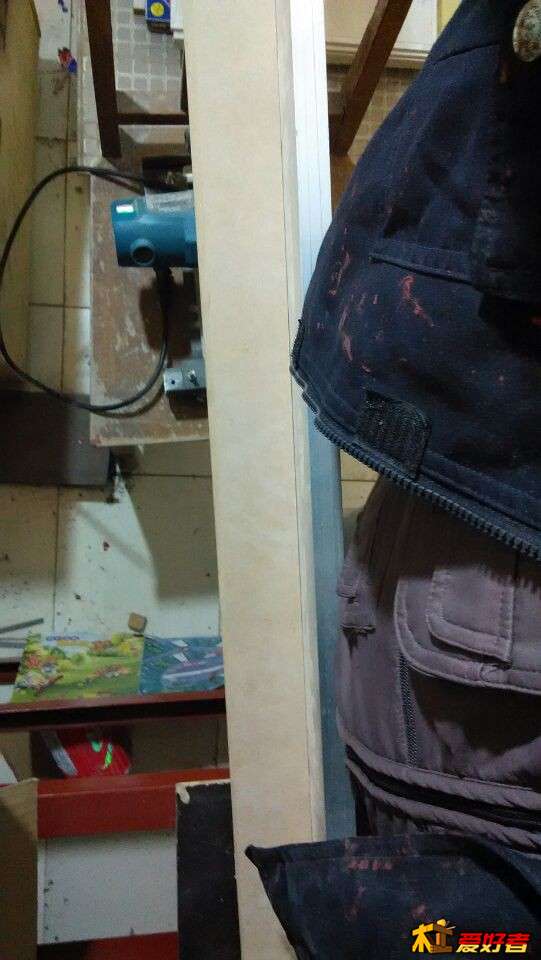

用一根铝合金方管做参照，看看精度。

好好他爹 · 发表于 2016-4-12 21:40:07

简单选了3、4个点，用卡尺测了两根，一根是6500,6498,6496，呈线性关系，看来不是精度不好，是测量的问题。另一个是650,650,6497，6495，整个误差在0.5毫米。精度很好。代替吴新导轨完全没有问题。一共花了120元多一点。要是用2080，能能便宜1/4，大约在90元左右，此次尝试，非常成功！

好好他爹 · 发表于 2016-4-12 21:43:29

椅子面太小，密度板两头耷拉，用20100硬直起来的。呵呵。椅子又太轻，压不住，锯在左，右端翘，走到右端，左端翘。没办法，用手提着锯走的。

最帅一刀 · 发表于 2016-5-20 15:17:18

请问你这个有没有用到滑块？

vpcsd48e · 发表于 2016-5-20 15:53:32

这个不耐磨吧？

好好他爹 · 发表于 2016-5-21 10:35:31

最帅一刀发表于 2016-5-20 15:17) Z) z% }4 P$ @! P9 I% g j* c
请问你这个有没有用到滑块？

用的是工业铝合金的标准一字连接条。

好好他爹 · 发表于 2016-5-21 10:37:06

vpcsd48e 发表于 2016-5-20 15:53# @/ a/ ]5 M( n
这个不耐磨吧？

耐磨不耐磨不知道，反正我的使用强度不大。

liumin · 发表于 2016-6-15 16:02:45

学习，谢谢！

s7200 · 发表于 2016-6-15 23:02:39

请问您的误差测量是怎么测的？是不是锯下一根比如2厘米的条子，再测量前，中，后选的三个点的宽度是19.5，19.5，20mm吗？

s7200 · 发表于 2016-6-15 23:05:07

补充一句，比方锯下一根长度是1.22米的标准版板材边条2厘米宽，再测量前，中，后选的三个点的宽度是19.5，19.5，20mm吗？

小包子爸爸 · 发表于 2016-6-22 00:47:17

用雕刻机挂板铝型材能好点吧

木工小跟班 · 发表于 2016-6-22 12:33:04

如果商家的异轨不那么贵谁还去自己搞啊，靠700的价格上加工中心搞都用不了700，

卷毛哥 · 发表于 2017-2-9 12:09:15

不错，也打算diy一套，这个主要开大板用，使用频率不高，磨损不用担心，个人玩玩足够了，打算1.25米两根拼接，平时不用还能当尺子划线，当靠山等等，谢谢楼主分享！
