科普一下关于三轴，三轴半，假四轴，四轴，五轴的分类。若不认同欢迎积极探讨。

yuanzhendong_wh

啊拉拉 发表于 2016-4-10 23:34
' ]" Q- Q( I+ \% V- Y摆动才是真四轴？？

摆头四轴是真四轴的一种常见形式。
2 ~& G( S. R% x# z只要是四轴四联动的，都可以称之为真四轴。
" L. k8 E% s: r4 I; o! f/ E

yuanzhendong_wh

睿智宝 发表于 2016-4-11 08:09
' J" l$ i& k1 P, r& ~楼主给我们讲讲什么是真四轴，四轴联动呗，我也是不太明白，最好形象生动，容易理解

3 w& n8 T1 z7 \木问题啊！ 我这几天专门发一个帖子来阐明什么是四轴四联动的。敬请关注！
, i, R! G* `: v6 K0 C0 N7 m当然发帖之后也会第一时间在此回复的。

星火yd

yuanzhendong_wh 发表于 2016-4-11 09:11
木问题啊！ 我这几天专门发一个帖子来阐明什么是四轴四联动的。敬请关注！
当然发帖之后也会第一时间在 ...

严格意义上来讲没有真假四轴的区别，从硬件上来讲机器只有三轴和四轴，在使用的过程中人们喜欢把X或者Y代替A轴这样一种做法说成是假四轴，其实本质也是三轴，造成这种假四轴的根本原因还是因为加工方式，旋转精加工是四轴加工中用的最多的一种加工方式，由于这种加工方式就是XZA或者YZA三轴联动才导致了假四轴的产生。总结起来就是有三个控制卡的机器只能做旋转精加工这种方式，有四个控制卡的可以做旋转精加工和曲面投影精加工（XYZA四轴联动的一种加工方式）这两种加工方式，以上纯属个人见解。
  Y( n  p$ K3 F! e

睿智宝

yuanzhendong_wh 发表于 2016-4-11 09:11
, u' |: g' E9 p, i木问题啊！ 我这几天专门发一个帖子来阐明什么是四轴四联动的。敬请关注！
当然发帖之后也会第一时间在 ...

1 i- Z  g5 b+ _那太好了，期待楼主的后续大作

睿智宝

星火yd 发表于 2016-4-11 10:24
严格意义上来讲没有真假四轴的区别，从硬件上来讲机器只有三轴和四轴，在使用的过程中人们喜欢把X或者Y代 ...

3 g+ U3 ~& E' [6 Y. ]! Q楼主讲解非常到位。一听就明白了

永远的学徒工

不错，学习了。
; ~, ]9 i2 U# h4 A" g

捷丰泰

楼主请问下什么是真四轴，什么是假四轴呢？真假四轴有什么区别？能说下吗？谢谢

trombone

这个什么几轴和用哪种控制卡也有关系吗？mach3的没有4轴5轴的机器吗？不懂

topeathwp

楼主能详细说下旋转轴吗？我三轴机不知能否改四轴

yuanzhendong_wh

topeathwp 发表于 2016-4-22 00:52
% o8 u0 p- @7 q( Z* p: D楼主能详细说下旋转轴吗？我三轴机不知能否改四轴

1. 你好，你用的什么控制系统？
2. 机器尺寸多大？
. D& ^0 _1 Z% P! o
可以改四轴的。。。 如果有兴趣，可以加我QQ 276565641

林大夫

刀尖投影加工的时候能离开旋转轴轴心线的是真4轴，但是是不是联动是编程问题，不是机器问题。到头投影加工的时候始终在轴心线的方式就是所谓假四轴，有的机器是真4轴的，但是玩家出的刀路都是假4轴的

hfjx

1，  机器的控制系统支持4轴联动运算2，  具备3个直线轴+1个旋转轴，且各轴都具备独立的控制电机和驱动器
4 Z- b! ]; ^4 T5 D3 h这样的机器就具备4轴联动能力

实际使用中4轴联动与否取决于刀路代码
5 V4 e2 e6 H- o' ^. x( g0 H1 A

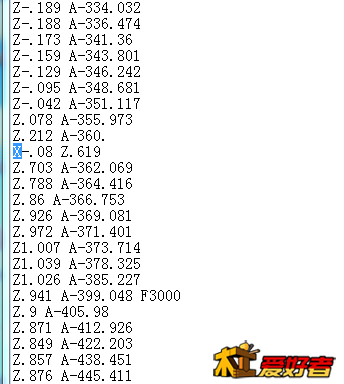

( g2 B( y+ \3 a: M; i2 L这是普通4轴，也就是所谓的假4轴刀路截图

# {. Q5 X1 i  Y! _Y轴动
# i" [# ?; X1 kX轴间歇动作
3 R* q! D8 j: a/ Y6 aA/Z联动
; h1 i. j. `/ i: P0 [
. v( e" s' r. ?
8 }* f% A, B" z3 g- z' U& P) b

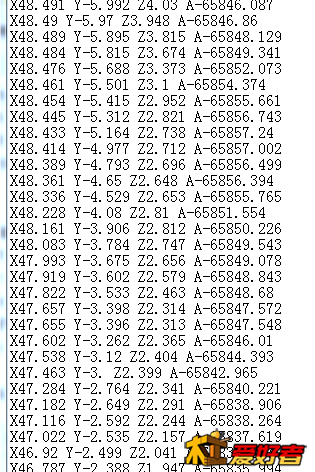

/ |3 D6 V- z6 F# p" V这是4联动，也就是所谓的真4轴刀路


: W. ^/ ?& X3 a4 }% }1 U  x

hekun203211

有软件吗，分享一下
  m) {: t" h( d6 X* O* [" Z% ~

ingeniouser

真四轴的加工方式能详细讲解一下吗？

木友木友

继续听课
